ГЛАВА III

УСТРОЙСТВО ШАХТНЫХ ПОДЪЕМНИКОВ

§ 14. Классификация

По назначению шахтные подъемники делятся на грузопассажирские и грузовые.

По конструкции грузонесущих органов грузовые шахтные подъемники подразделяются на подъемники с платформой, клетью и саморазгружающимся ковшом для бетона (бетоноподъемники).

По способу установки различают шахтные подъемники с креплением к зданию настенными опорами (см. рис. 1,в) или с раскреплением при помощи оттяжек и свободностоящие.

По конструкции шахты различают подъемники с шахтой, разбираемой при демонтаже на отдельные элементы (раскосы, стойки, направляющие) или на секции.

В зависимости от количества клетей в одной шахте различают одноклетевые и многоклетевые подъемники.

Основные параметры шахтных подъемников приведены в табл. 2 приложения.

§ 15.

Шахты подъемников - часть 1

Шахты одноклетевых подъемников. Шахта одноклетевого строительного подъемника (рис. 44,а) представляет собой металлоконструкцию. Она служит направляющей для вертикального движения грузонесущего органа. Шахты бывают решетчатыми из

уголков и труб. Металлоконструкция шахты обычно имеет прямоугольное сечение. Она состоит из четырех вертикальных стержней, расположенных по углам шахты, которые называются поясами, диагонально расположенных стержней-раскосов 4, а также горизонтальных стержней-поперечин 5. Раскосы и поперечины обеспечивают жесткость шахты.
В некоторых подъемниках шахты при демонтаже разбираются на крупные элементы-секции длиной 2—4 м, в других полностью демонтируются на отдельные стержни (пояса, раскосы, поперечины). В шахтах секционной конструкции трубчатые пояса соединяют друг с другом на сварке и при помощи соединительных втулок, а раскосы и поперечины — на сварке или на болтах (на стыках секций). В шахтах, которые разбираются на стержни, трубчатые пояса крепят на втулках, а раскосы и поперечины—на болтах.

Внутри шахты установлены вертикальные направляющие 6 на противоположных сторонах шахты (рис. 44, б, в, г). Направляющие из швеллеров или уголков жестко прикреплены к раскосам и поперечинам шахты. В некоторых конструкциях шахтных подъемников в качестве направляющих используют пояса шахты (рис. 44, д, е, ж). Шахта внизу опирается на раму и сверху на головке шахты расположена рама 1 (см. рис. 44, а) с отводными блоками 2 для грузового каната.

Рис. 44. Шахты подъемников:
а — общий вид, б — сечение шахты с поясами из уголков и направляющими из швеллеров, в —то же, с поясами и направляющими из труб, г — то же, с поясами из уголков и направляющими из труб, д — то же. с поясами (направляющими) из уголков, е — то же, с поясами (направляющими) из швеллеров, ж — то же, с поясами и направляющими из труб; 1- верхняя рама, 2 — отводные блоки, 3 — пояс, 4— раскос, 5 — поперечина, 6 — направляющая

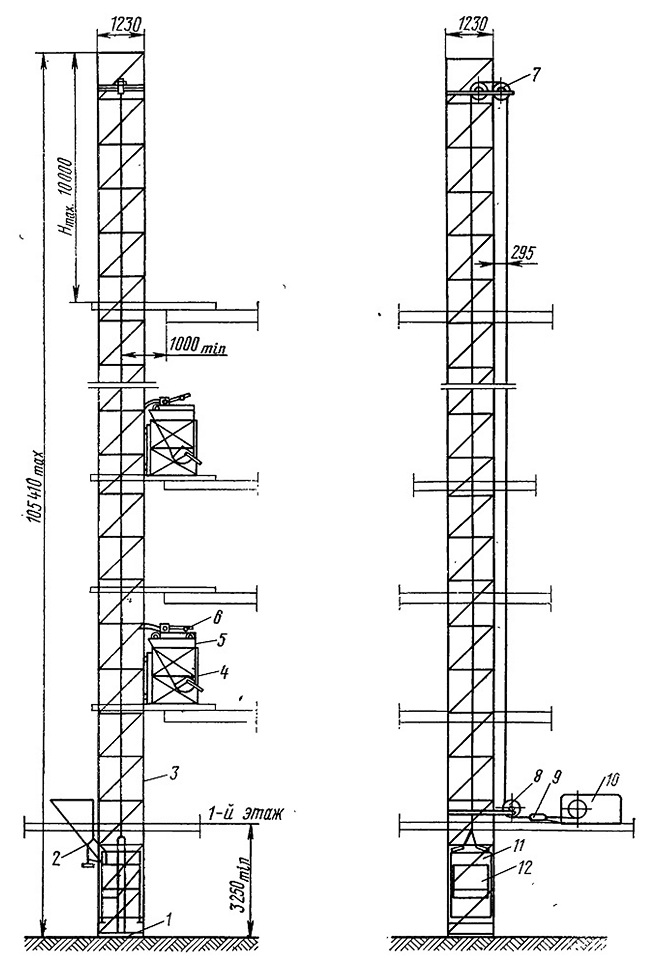

Рис. 45. Шахтный бетоноподъемник БП-0,5:
1 — опорная рама, 2 — приемный бункер с откидной течкой. 3 — шахта, 4 — эстакада, 5 —этажный бункер, 6 — рычаг, 7 — головной блок, 8 — отводной блок,
9 — ограничитель грузоподъемности, 10 — грузовая лебедка, 11 — грузовая каретка,
12 — ковш

В шахтном бетоноподъемнике БП-0,5 (рис. 45) шахта опирается на раму / из швеллеров. Габаритные размеры поперечного сечения опорной рамы и шахты 1390X1390 мм, по осям трубчатых поясов 1230x1230.

Шахта состоит из элементов, изготовленных из труб 0 60 мм, стоек и поперечин длиной 1250 мм и-поясов длиной 1760 мм. Внутри по бокам шахты установлены напротив друг друга две направляющие, изготовленные из отрезков труб длиной 1070 мм. Отрезки направляющих соединяют между собой телескопически при помощи соединительных втулок длиной 180 мм. Они входят внутрь трубчатых направляющих. Сами втулки при помощи хомутов крепятся к поперечинам. Трубчатые пояса также крепятся телескопически при помощи соединительных втулок, внутрь которых вставляют трубчатые направляющие. К втулкам диаметрально примыкают под прямым углом сплющенные участки раскосов и поперечин. Их крепят к втулке двумя болтами, которые проходят насквозь через два диаметрально расположенных взаимно перпендикулярных отверстия.

На опорной раме сделаны стаканы, в которые вставляются направляющие и пояса шахты. Шахта ограждена со всех сторон навесными панелями, обтянутыми металлической сеткой. В местах выгрузки грузонесущего органа на этажах оставлены разгрузочные окна и установлены эстакады 4 с этажными бункерами 5. Высота ограждений от междуэтажного перекрытия

2 м. К нижней части шахты на уровне загрузочной платформы прикрепляют нижний отводной блок 8, а на верху шахты устанавливают раму с двумя верхними головными блоками 7. Шахту крепят к зданию настенными опорами через каждые 10 м.

Шахтные подъемники специального назначения предназначаются для строительства дымовых труб, башен. Конструкции этих подъемников имеют ряд особенностей.

Подъемник ПШ-4-1150ХП50 (рис. 46) используют при возведении кирпичных дымовых труб высотой до 100 м. Ша*та 4 подъемника образована четырьмя поясами, которые раскреплены системой поперечин и раскосов. Через каждые 5 м по высоте пояса шахгы прикреплены к внутренней поверхности трубы 3 гибкими связями 6. Пояса изготовлены из труб 0 89 мм и соединяются на втулках 0 102 мм. Элементы решеток, так же как и смежные секции,, крепятся между собой болтами. Направляющие изготовлены из труб 0 60 мм, их крепят к поперечинам шахты. Для того чтобы можно было извлечь клеть из шахты без полной разборки направляющих, в их конструкции предусмотрены вставки.

На уровне загрузочной площадки 1 в шахте с помощью балок и деревянного настила образована опорная подушка для установки клети 2 в нижнее положение. Часть шахты, находящаяся ниже уровня загрузочной площадки, имеет боковые раскосы, благодаря чему увеличивается опорная площадь шахты. На загрузочной площадке сделана дверь. Когда дверь открывается, отключаются привод механизма подъема и отводной блок для грузового каната. Отводной блок может самоустанавливаться по направлению каната. С боковой стороны шахты установлена секционная лестница с ограждением.

В подъемниках для строительства дымовых труб шахта несет на себе подвижную подъемную головку 5, расположенную на верху шахты и охватывающую ее снаружи. На подъемной головке смонтированы три площадки: верхняя, средняя (рабочая) и нижняя.

С верхней площадки наращивается шахта по мере строительства трубы. На ней установлена также рама с блоками, через которые запасовывается канат для подъема клети.

На рабочую площадку подают материал для кладки трубы. Материал можно подавать из клети на две стороны. Проемы для выдачи материала закрыты подъемными дверями с противовесами. Когда дверь открывается, автоматически отключается привод механизма подъема. Рабочая площадка оборудована двумя откидными башмаками, на которые опускается клеть для выгрузки материалов.

Нижняя площадка представляет собой четыре откидные площадки, которые прикреплены шарнирно к металлоконструкции подъемной головки и подвешены к ней на винтовых стяжках. С нижней площадки крепят пояса шахты гибкими связями к стволу трубы. Все площадки соединены между собой лестницами. Подъемная головка опирается на поперечины шахты опорными башмаками. Головку поднимают с помощью четырех винтовых домкратов; при этом их вращают одновременно. Подъемная головка поднимается относительно шахты до уровня, на котором опорные башмаки располагаются. над следующей поперечиной и головка осаживается вниз, пока башмаки не опустятся на поперечину.

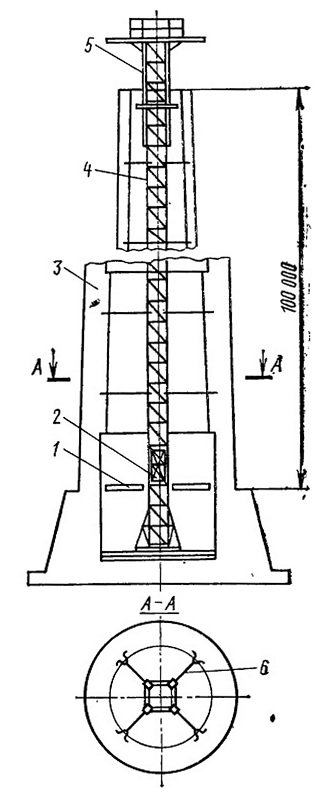

Рис. 46. Шахтный подъемник ПШ-4-1150X1150:
1—загрузочная площадка, 2 — клеть, 3 — ствол трубы. 4 — шахта, 5—подвижная подъемная головка, 6 — гибкая связь для раскрепления1 шахты
