ЗИЛ-5301 Бычок. КОЛЕСА И ШИНЫ

ЗИЛ-5301 Бычок. КОЛЕСА И ШИНЫ

На автомобиле установлены стальные, дисковые, штампованные колеса размером 6.5J-16H2. Центровка колес производится по центральному отверстию. Колеса крепятся к ступицам шестью болтами М 18x1,5

На автомобилях ЗИЛ-5301 применено крепление колес по стандарту ISO № 4107. Задние сдвоенные колеса крепятся одной гайкой, а гайки крепления всех колес - взаимозаменяемые.

На новом автомобиле и при каждом снятии колес надо подтягивать перекрестно колесные гайки через каждые 100...150 км пробега до стабилизации момента. Момент затяжки гаек колес должен быть 360...440 Н.м

В дальнейшем, момент затяжки гаек стабилизируется и подтягивание их при регулярных проверках не требуется.

Шины - пневматические, радиальные, беска-мерные, размером 225/75R16C, мод. И-359, Я-439, М-253 или М-203 с универсальным рисунком протектора. Допускается применение шины с камерой.

Демонтаж шины с колеса должен производиться в основном на специальных стендах и только в исключительных случаях вручную.

Внимание! Перед демонтажем наружного заднего колеса надо освободить удлинитель вентиля внутреннего колеса от скобы его крепления.

В случае необходимости при неравномерном износе шин следует произвести перестановку колес по схеме приведенной на рис. 25.

Не допускается эксплуатация шин при износе протектора до высоты рисунка протектора менее 1 мм или до индикатора износа на протекторе шины.
Индикаторы износа шин расположены по дну канавок рисунка протектора в его центральной части в шести зонах. Сечение, где расположены индикаторы износа имеют на боковине буквенное обозначение "TWI”.

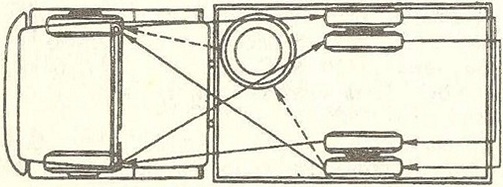

Рис. 25. Схема перестановки колес

Демонтаж шины надо производить осторожно, без больших усилий, не допуская повреждения бортов. Начать демонтаж следует от вентиля, передвигая лопатки на короткие расстояния. В случае значительных повреждений, шину надо заменить.

Перед монтажом бескамерной шины колесо надо тщательно осмотреть и проверить. На колесах не допускается наличие погнутости, глубокие царапины, наплывы сварного шва и коррозия. Колеса должны быть хорошо окрашены.

Особое внимание следует обратить на подготовку поверхности полок и бортов колеса, то есть мест герметичной посадки бескамерной шины на колесо.

Перед установкой вентиля в колесо надо надеть на его корпус резиновое уплотнительное кольцо, затем вставить изнутри в отверстие колеса и затянуть гайку с наружной стороны.

Перед монтажом новой бескамерной шины надо удалить распорки и смазать борта шины, а также полки и борта колеса мыльным раствором.

При установке шины на колесо нужно следить за тем, чтобы балансировочная метка на шине, указывающая ее наиболее легкую часть, расположилась у вентиля для частичной компенсации дисбаланса шины массой вентиля.

.Монтаж надо производить осторожно, без больших усилий, не допуская повреждений бортов колеса и шины. Монтажные лопатки должны быть гладкими и чистыми, без зазубрин. Заправку бортов шины на колесо следует начать со стороны, противоположной вентилю, равномерно приближаясь к нему с обеих сторон и передвигая монтажные лопатки на короткие расстояния.

Для создания герметичности, необходимой для накачивания шины, надо обеспечить предварительную посадку бортов шины на полки колеса. Для этого шину нужно обжать по протектору с помощью специальной стяжной ленты или закручиванием прочной веревки.

Иногда достаточно после монтажа обстучать шину на ободе так, чтобы борта шины несколько разошлись.

Обжатую шину накачать (от компрессора) при вывернутом золотнике. После плотной посадки бортов шины на место, стяжное приспособление надо снять.

Для полной посадки бортов на колесо, шину нужно накачать до давления 0,6...0,7 МПа, затем ввернуть золотник вентиля и выдержать шину под указанным давлением в течение 30 мин., после чего уменьшить давление до нормы.

Нормальное давление в шинах при эксплуатации автомобиля должно быть 0,46...0,48 МПа в передних шина и 0,50...0,52 МПа - в задних.

Для проверки герметичности шины надо опустить колесо с накаченной шиной в ванну с водой и следить, не появятся ли пузырьки воздуха у бортов шины, у места крепления вентиля и по наружной поверхности колеса.

Герметичность посадки шины на колесо можно проверить также заливая воду между бортами шины и бортами горизонтально лежащего колеса.

При эксплуатации автомобиля надо регулярно следить за давлением воздуха в шинах, так как движение автомобиля с пониженным давлением в шинах ведет к их быстрому износу и разрушению. Снижать давление воздуха в шинах, возросшее из-за их нагрева при движении автомобиля, нельзя.

Проверку давления воздуха в шинах надо производить на непрогретых шинах. Для удобства проведения этой операции задние сдвоенные колеса оснащены удлинителем вентиля внутреннего колеса. Стоянка автомобиля на спущенных шинах не допускается.

Кроме особенностей, изложенных в настоящей инструкции, следует соблюдать действующие общие правила эксплуатации автомобильных шин.

Модель шин всех колес должна быть одинаковыми. Допустимая разница по износу между шинами одной оси - 1,5 мм; между шинами осей - до 2,5 мм.

Допускается установка в шину камеры соответствующей размерности.

3 процессе эксплуатации автомобиля из-за неравномерного изнашивания шин нарушается заводская балансировка колес в сборе с шинами. Поэтому рекомендуется через 15... 16 тыс. км пробега проверять дисбаланс колес и устранять его с помощью балансировочных грузов. Дисбаланс колеса не должен быть более 300 г.см для каждой стороны. Суммарная масса грузиков - не более 80 г в каждой плоскости.
