318

5.  Расшифровка кодов неисправностей двигателя.

P0030

Подогревающий резистор переднего лямбда-зонда. Обрыв цепи

P0031

Подогревающий резистор переднего лямбда-зонда. Короткое замыкание

P0032

Подогревающий резистор переднего лямбда-зонда. Короткое замыкание

P0036

Подогревающий резистор заднего лямбда-зонда. Обрыв цепи

P0037

Подогревающий резистор заднего лямбда-зонда. Короткое замыкание

P0038

Подогревающий резистор заднего лямбда-зонда. Короткое замыкание

P0053

Подогревающий резистор переднего лямбда-зонда. Некорректное сопротивление

P0054

Подогревающий резистор заднего лямбда-зонда. Некорректное сопротивление

P0106

Датчик разряжения во впускном коллекторе. Неисправность

P0107

Датчик разряжения во впускном коллекторе. Короткое замыкание

P0108

Датчик разряжения во впускном коллекторе. Короткое замыкание

P0112

Датчик температуры всасываемого воздуха. Низкое напряжение

P0113

Датчик температуры всасываемого воздуха. Высокое напряжение

P0116

Датчик температуры охлаждающей жидкости. Неисправность

P0117

Датчик температуры охлаждающей жидкости. Низкое напряжение

P0118

Датчик температуры охлаждающей жидкости. Высокое напряжение

P0122

Датчик положения дроссельной заслонки. Низкое напряжение

P0123

Датчик положения дроссельной заслонки. Высокое напряжение

P0130  Лямбда-зонд передний. Неисправность
P0132

Лямбда-зонд передний. Напряжение высокое

P0134

Лямбда-зонд передний. Короткое замыкание

P0136

Лямбда-зонд задний. Неисправность

P0138

Лямбда-зонд задний. Напряжение высокое

P0140

Лямбда-зонд задний. Короткое замыкание

P0201

Форсунка первого цилиндра. Обрыв цепи

P0202

Форсунка второго цилиндра. Обрыв цепи

P0203

Форсунка третьего цилиндра. Обрыв цепи

P0204

Форсунка четвертого цилиндра. Обрыв цепи

P0261

Форсунка первого цилиндра. Короткое замыкание

P0262

Форсунка первого цилиндра. Короткое замыкание

P0264

Форсунка второго цилиндра. Короткое замыкание

P0265

Форсунка первого цилиндра. Короткое замыкание

P0267

Форсунка третьего цилиндра. Короткое замыкание

P0268

Форсунка первого цилиндра. Короткое замыкание

P0270

Форсунка четвертого цилиндра. Короткое замыкание

P0271

Форсунка первого цилиндра. Короткое замыкание

P0301

Отсутствие искры в первом цилиндре

P0302

Отсутствие искры во втором цилиндре

P0303

Отсутствие искры в третьем цилиндре

P0304

Отсутствие искры в четвертом цилиндре

P0321

Шестерня датчика коленвала. Повреждение

P0324

Датчик детонации. Неисправность

P0327

Датчик детонации. Низкое напряжение

P0328

Датчик детонации. Высокое напряжение

P0340

Датчик положения распредвала. Неисправен

P0341

Датчик положения распредвала. Обрыв цепи

P0342

Датчик положения распредвала. Короткое замыкание

P0343

Датчик положения распредвала. Короткое замыкание

P0443

Адсорбер. Обрыв цепи клапана

P0458

Адсорбер. Короткое замыкание цепи клапана

P0480

Вентилятор системы охлаждения (для кондиционера). Обрыв цепи

319

P0481

Вентилятор системы охлаждения (для охлаждения двигателя). Обрыв цепи

P0501

Датчик положения коленвала. Неисправность

P0506  Низкий холостой ход
P0507  Высокий холостой ход
P0508

Клапан холостого хода. Короткое замыкание

P0509

Клапан холостого хода. Обрыв цепи

P0511

Клапан холостого хода. Короткое замыкание

P0537

Датчик температуры испарителя. Низкое напряжение

P0538

Датчик температуры испарителя. Высокое напряжение

P0562  Аккумулятор. Низкое напряжение
P0563  Аккумулятор. Высокое напряжение
P0602  ЕБУ неисправен
P0627

Реле бензонасоса. Обрыв цепи

P0628

Реле бензонасоса. Короткое замыкание

P0629

Реле бензонасоса. Короткое замыкание

P0645

Компрессор кондиционера. Обрыв цепи

P0646

Компрессор кондиционера. Короткое замыкание

P0647

Компрессор кондиционера. Короткое замыкание

P0650

Контрольная лампа неисправности двигателя. Неисправна

P0691

Реле вентилятора радиатора. Короткое замыкание (для кондиционера)

P0692

Реле вентилятора радиатора. Короткое замыкание (для кондиционера)

P0693

Реле вентилятора радиатора. Короткое замыкание (для охлаждения двигателя)

P0694

Реле вентилятора радиатора. Короткое замыкание (для охлаждения двигателя)

P2177

Обедненная смесь при средних нагрузках

P2178

Обогащенная смесь при средних нагрузках

P2187

Обедненная смесь при малых нагрузках

P2188

Обогащенная смесь при средних нагрузках

6. Режим самодиагностики.

Рис. 21

Режим  самодиагностики  подразумевает  проверку  оборудования, а  именно
проверку  тестера  и  диагностических  кабелей. Для  этого  необходимо  выбрать
раздел UNIT SELF TESТ (Рис. 21). После  чего  необходимо  выбрать TERMINAL
FUNCTION TEST. Далее последует пошаговая последовательность действий:

320

1. First step: do not connect any adapter, press “enter” to test. Нажмите

«ENTER», подключая диагностический адаптер.

2. Second step: connect any side of self test adapter with test terminal and press

“enter” to test. Подключите адаптер к разъему любой стороной  и нажмите
«ENTER».

3. Third step: remove the adapter and connect its other side with test terminal,

press “ENTER” to test. Подключите  адаптер  другой  стороной  и  нажмите
«ENTER».

4. No fault in system. Ошибок не обнаружено.

Внимание: Для  проверки  тестера, адаптер  необходимо  подключать  к  тестеру.

Если с тестером все в порядке, необходимо проверить диагностический шнур.
Для  этого  необходимо  собрать  следующую  цепь: тестер-шнур-адаптер.  И
провести процедуру, указанную выше.

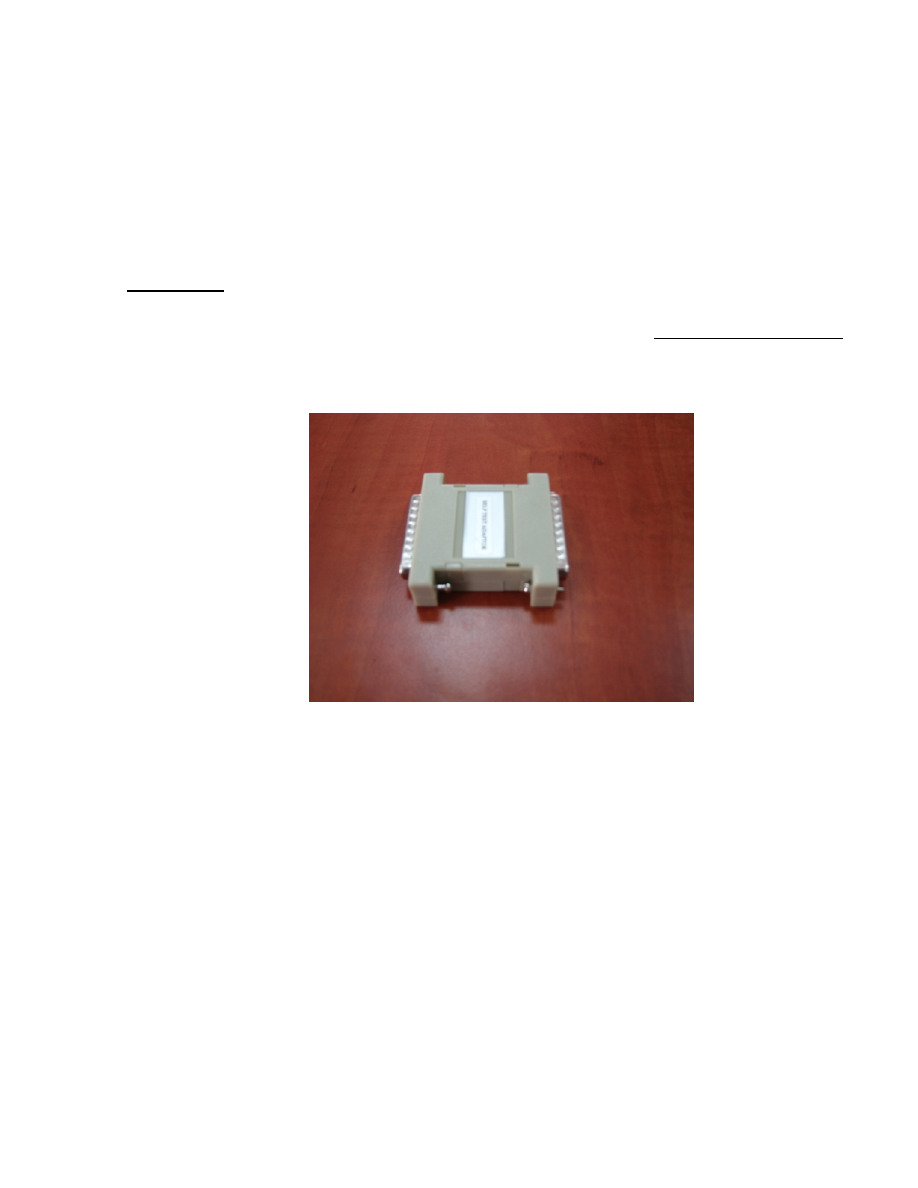

Адаптер для самодиагностики (Рис. 22).

Рис. 22

321

Синхронизация высокочастотного пульта
дистанционного упраления центральным

замком (далее - пульт)

В случае утери или повреждения пульта есть возможность получить новый пульт
и синхронизировать его с блоком управления ЦЗ. При этом, как пульт, так и блок
управления ЦЗ должны быть от одинакового Производителя (указан на обратной
стороне пульта).

Процедура синхронизации.

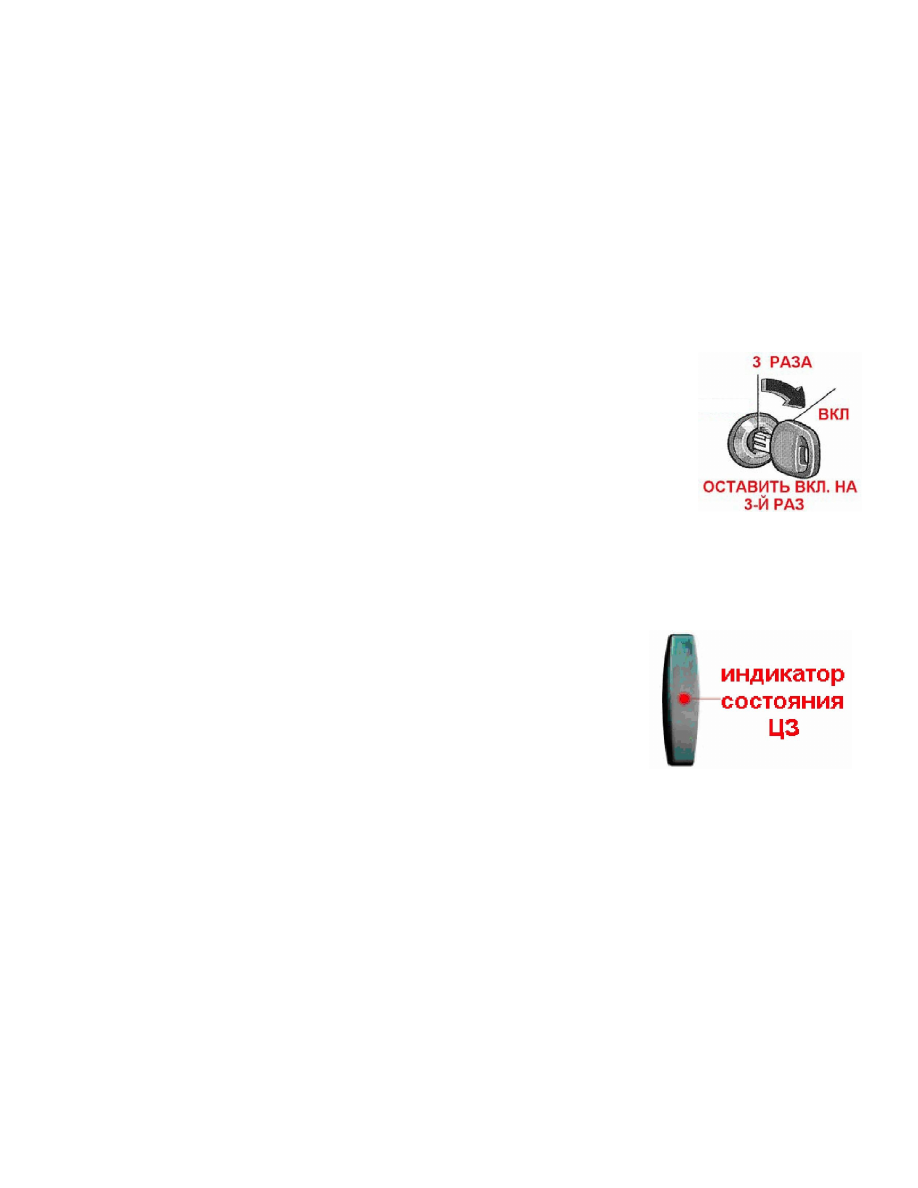

1. В  течение 7 секунд  включить  и  выключить  зажигание 3 раза. На 3-й
раз оставить зажигание включенным.

2. Проследить  за  красным  индикатором  состояния  ЦЗ (рис.). Индикатор
будет  часто  мерцать  в  течение 3 секунд, затем  потухнет  на 1 секунду,
снова  включится  и  потухнет. Далее, выключить  и  снова  включить
зажигание, дождаться звукового сигнала.
