Краткая инструкция пользования диагностическим

прибором К61

для диагностики модельного ряда

Geely

303

1. Подключение тестера.

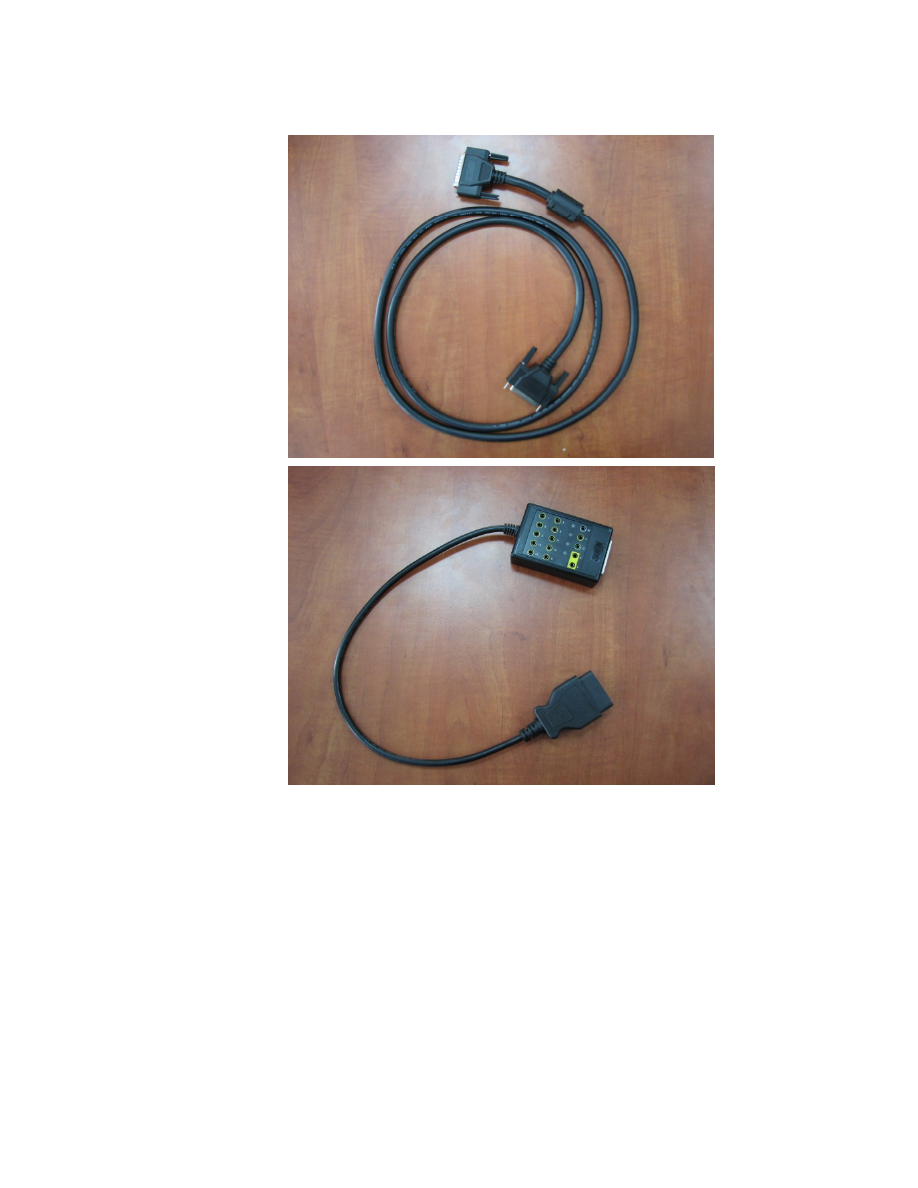

Провода  для  диагностики (кабель  и  диагностический  интерфейс), соединяющие
тестер с диагностическим разъемом (Рис. 1).

Рис. 1

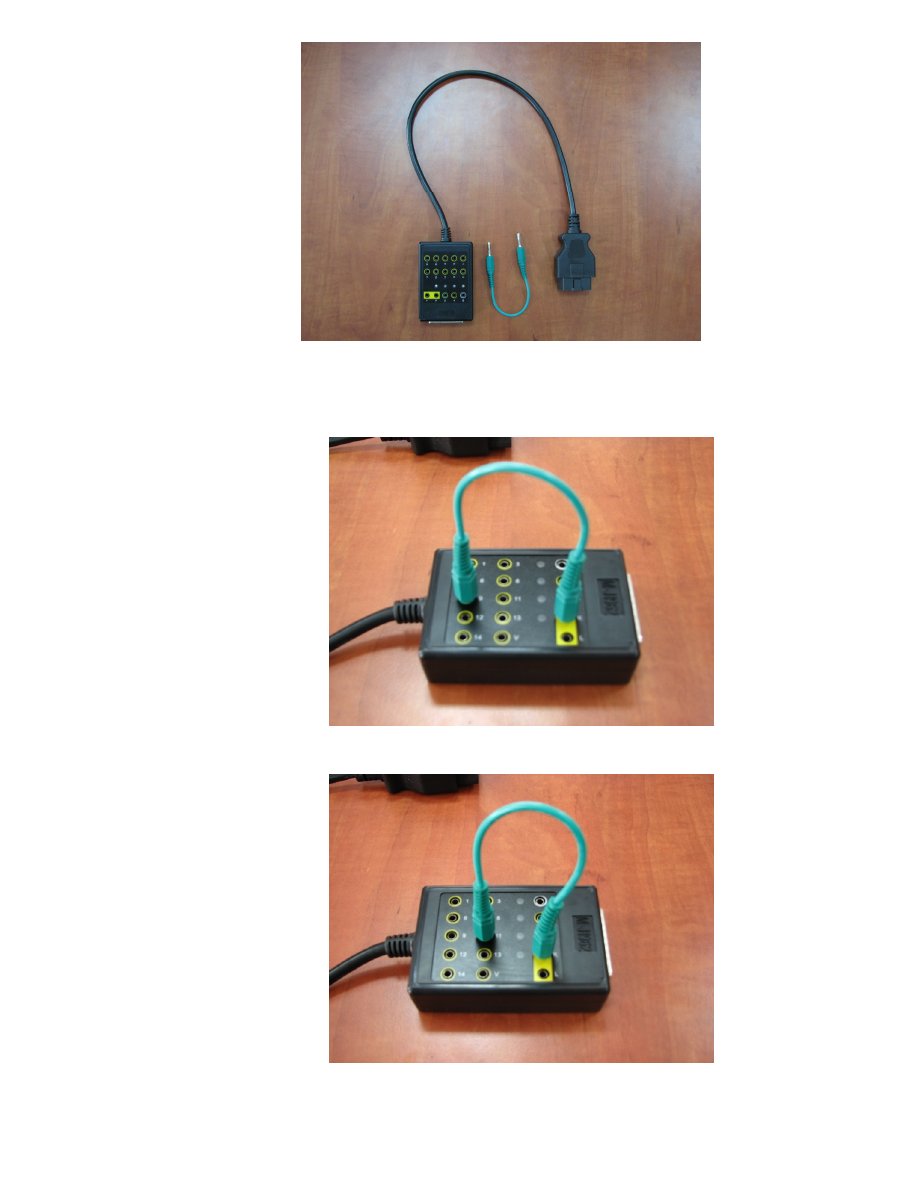

Провод-перемычка, соединяющий  выходы  для  диагностики  отдельных  систем
(Рис 2).

304

Рис. 2

Для диагностики необходимо соединить следующие разъемы:

для диагностики двигателя – К и 9

для диагностики AirBag – K и 11

для диагностики ABS – K и V

305

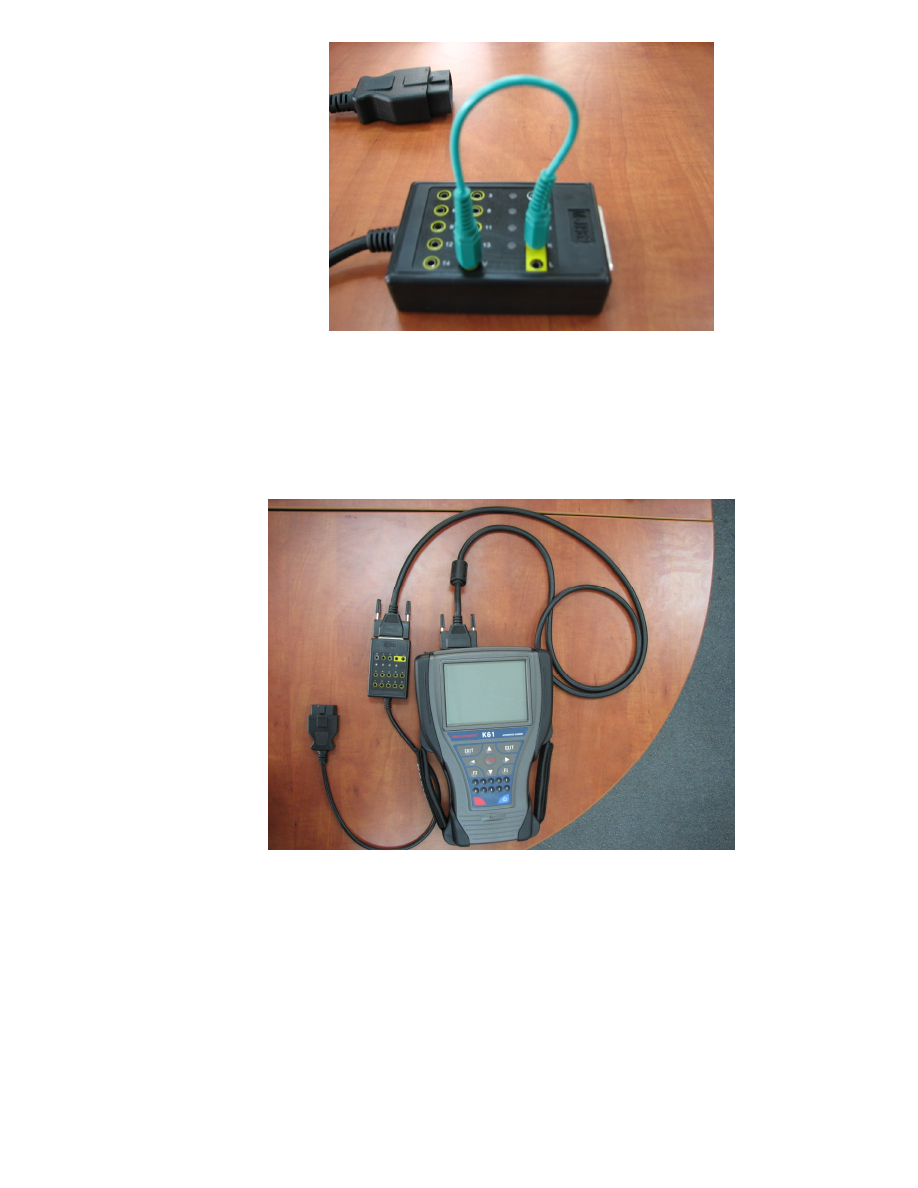

Собранный для диагностики комплект имеет следующий вид (Рис. 3).

Рис. 3

2. Начало диагностики.

Диагностический разъем на автомобиле представлен на рисунке 4.
