306

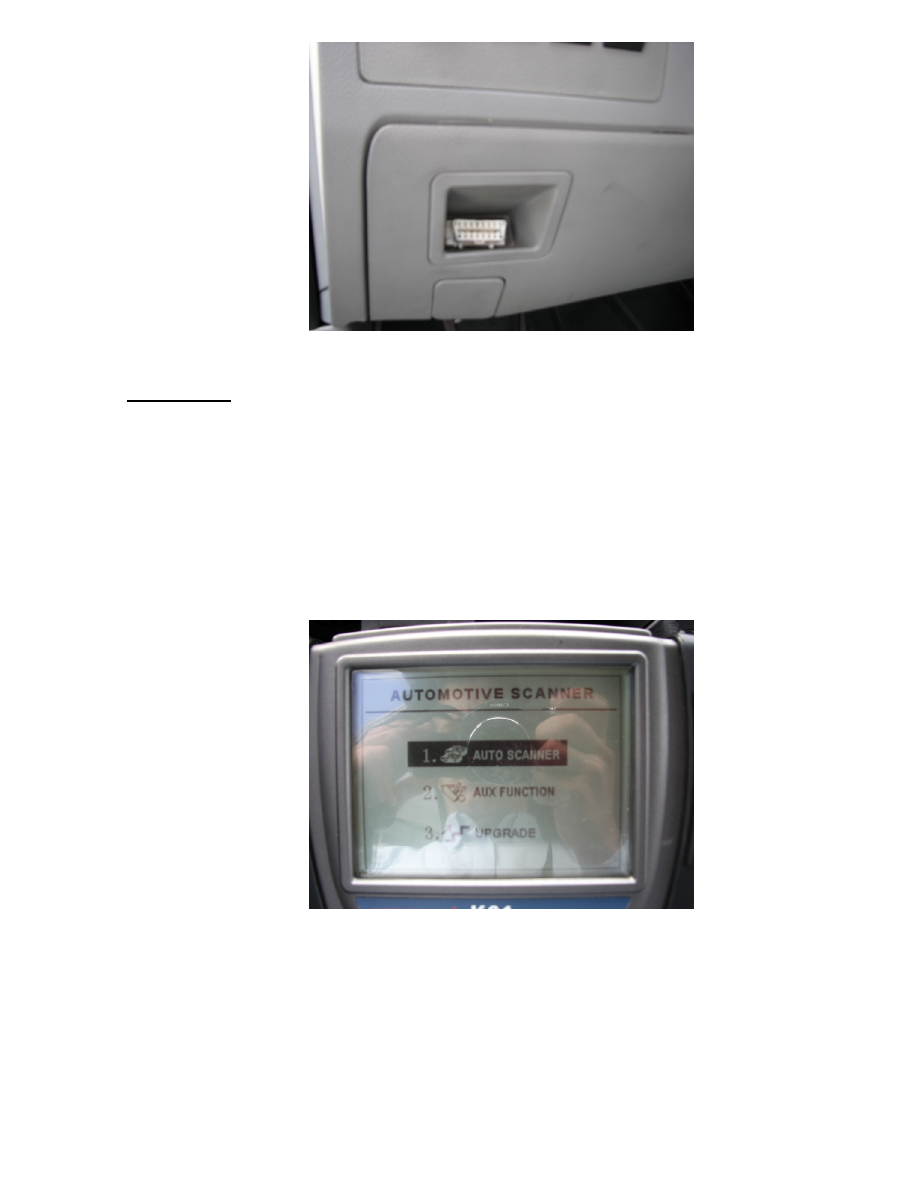

Рис.4

Внимание:  Питание  тестера  осуществляется  через  диагностический  шнур. Нет

необходимости подключать тестер к бортовой сети питания автомобиля или к
внешнему источнику энергии.

После  подключения  тестера  высветится  исходное  меню  тестера (Рис. 5).

Описание:
1. ATO SCANNER. Меню диагностики
2. AUX FUNCTION. Меню настройки изображения экрана
3. UPGRADE. Меню обновления программного обеспечения

Рис. 5

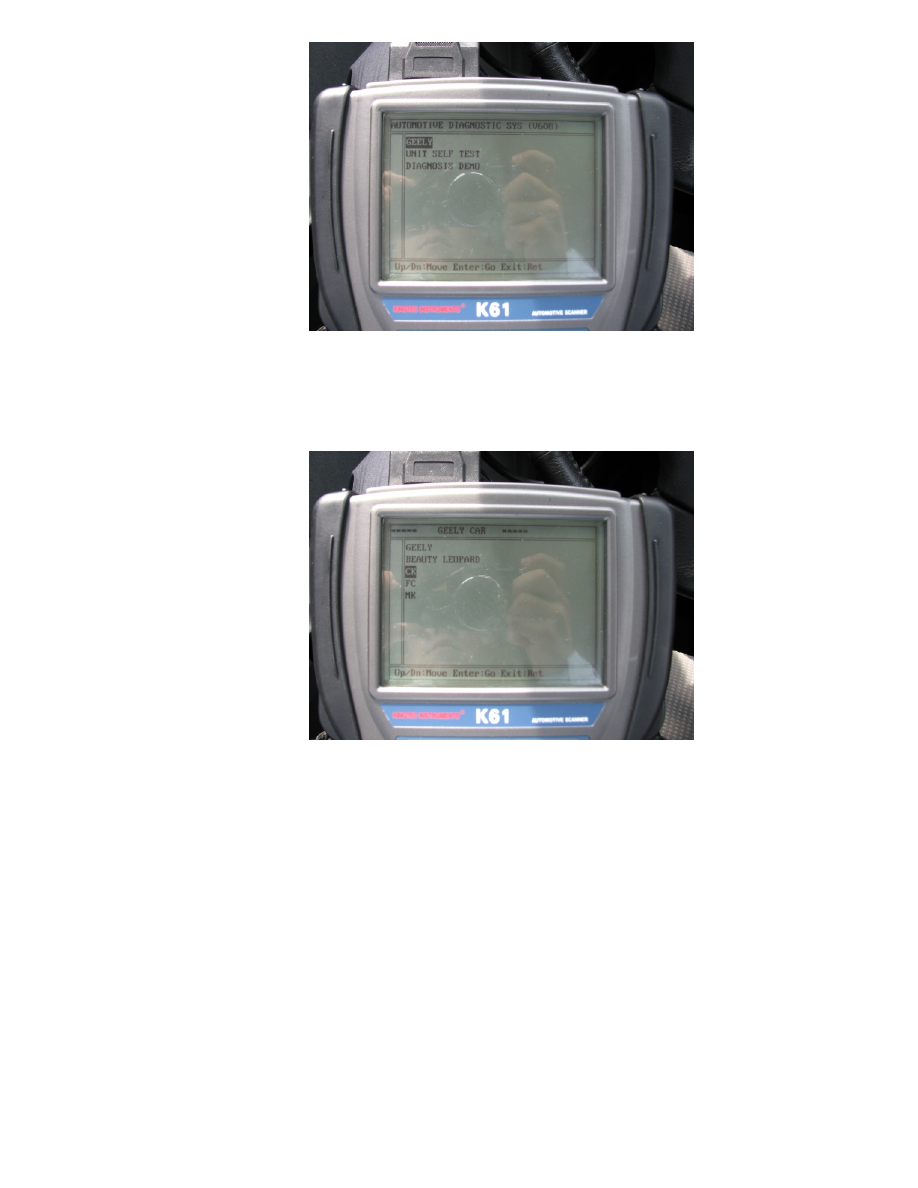

Страница диагностики (Рис. 6). Описание:

1. GEELY – диагностика автомобиля
2. UNIT SELF TEST – самодиагностика тестера и шнура

307

Рис. 6

Страница  диагностики  моделей (Рис. 7). Отображается  модельный  ряд
автомобилей Geely.

Рис. 7

308

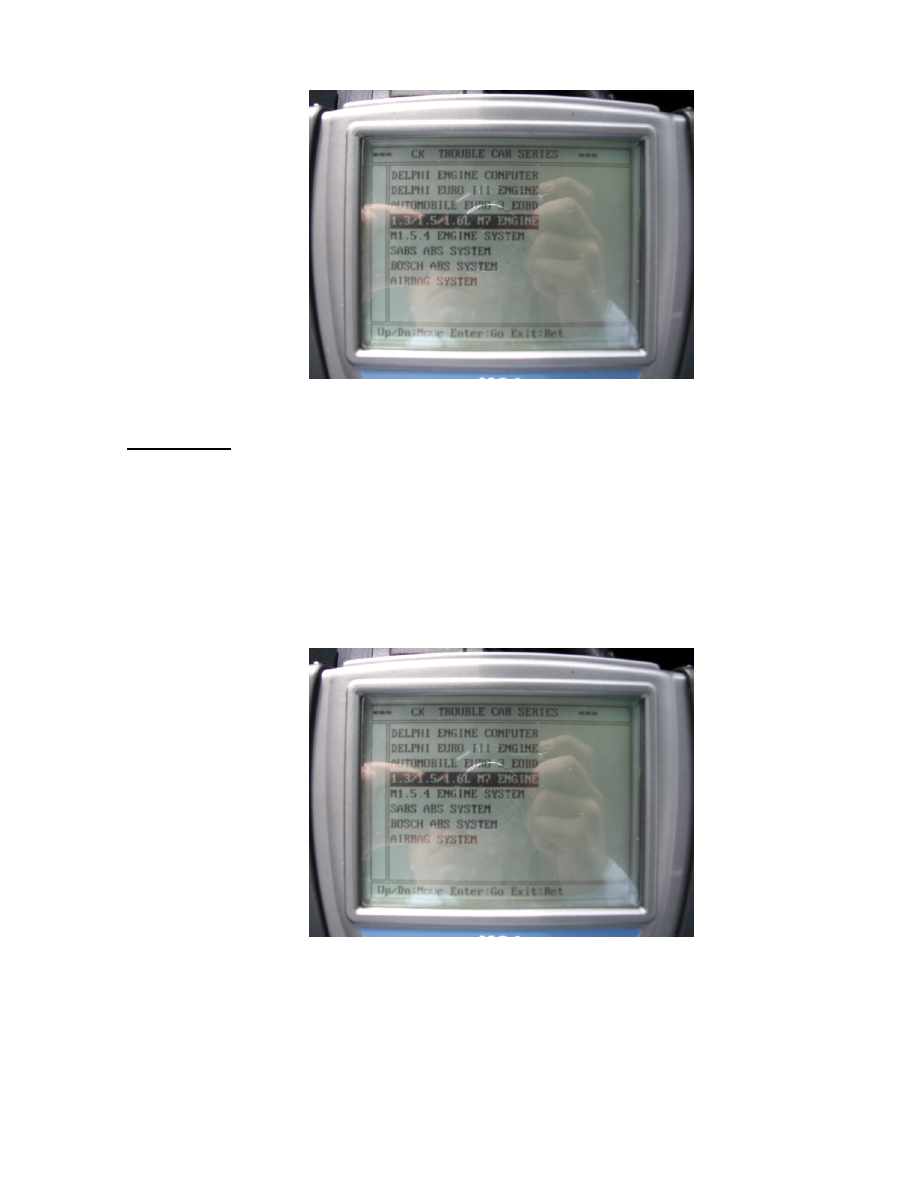

Страница диагностики модели СК (Рис. 8).

Рис. 8

Внимание:  При  смене  положения  провода-перемычки (т.е. при  смене  системы,

которая  подлежит  диагностике), а  также  при  включении  зажигания  или  при
старте  двигателя, необходимо  выходить  из  режима  диагностики  в  исходное
меню.

3. Диагностики двигателя.

Для  диагностики  модели  СК  необходимо  выбрать  указанный  на  фотографии
раздел (Рис. 9).

Рис. 9

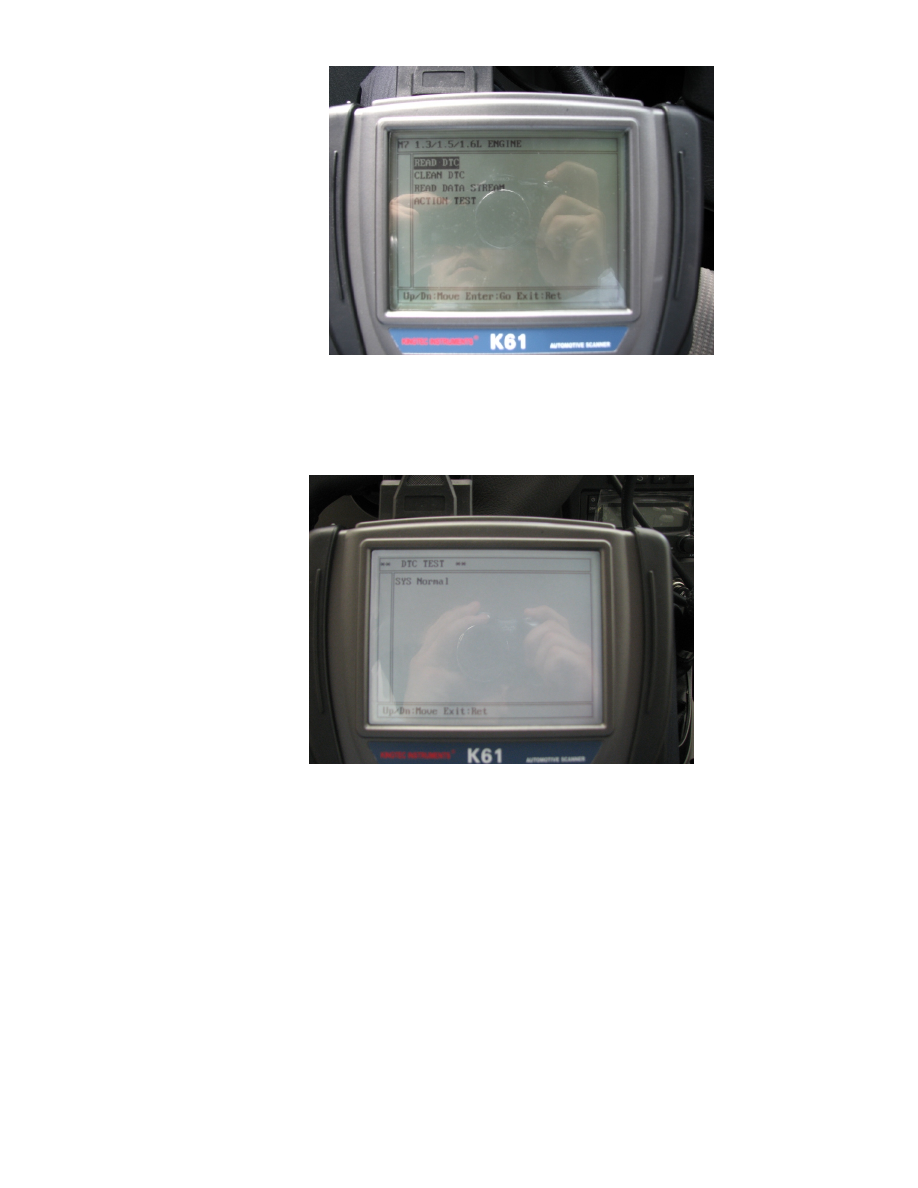

Данный раздел включает 4 пункта (Рис. 10):

1. READ DTC – чтение текущих ошибок в памяти ЭБУ
2. CLEAN DTC – очистка памяти ЭБУ от ошибок
3. READ DATA STREAM – проверка текущих параметров двигателя
4. ACTION TEST – принудительное включение отдельных систем

309

Рис. 10

Если  в  памяти  ЭБУ  ошибок  обнаружено  не  было, будет  выдана  следующая
информация (Рис. 11).

Рис. 11

Если  какая-либо  неисправность  была  зафиксирована  в  памяти  ЭБУ, код  этой
ошибки  с  кратким  описание  будет  отображен  на  дисплее (Рис. 12). В  данном
примере указана неисправность цепи форсунки третьего цилиндра.
