310

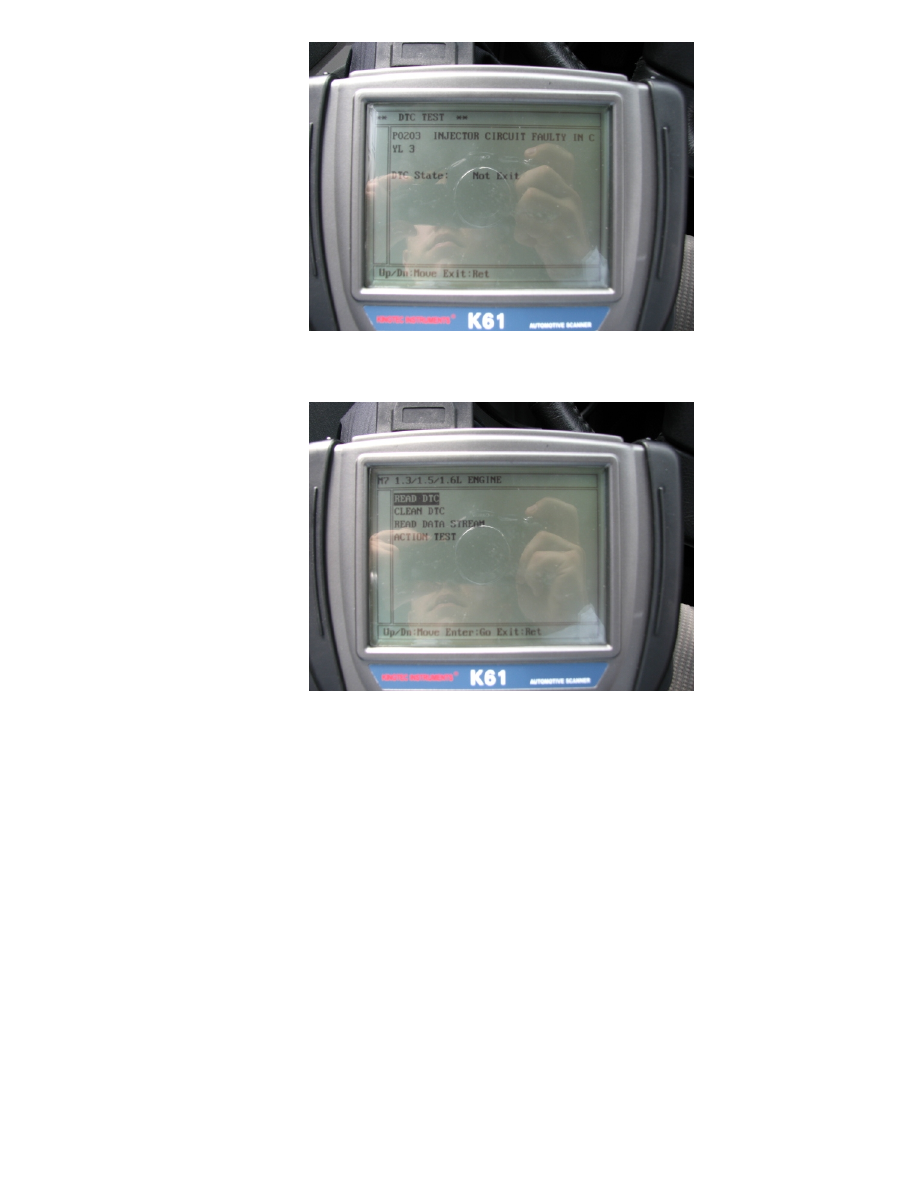

Рис. 12

Для стирания ошибок из памяти ЭБУ необходимо выбрать CLEAN DTC (Рис. 13).

Рис 13

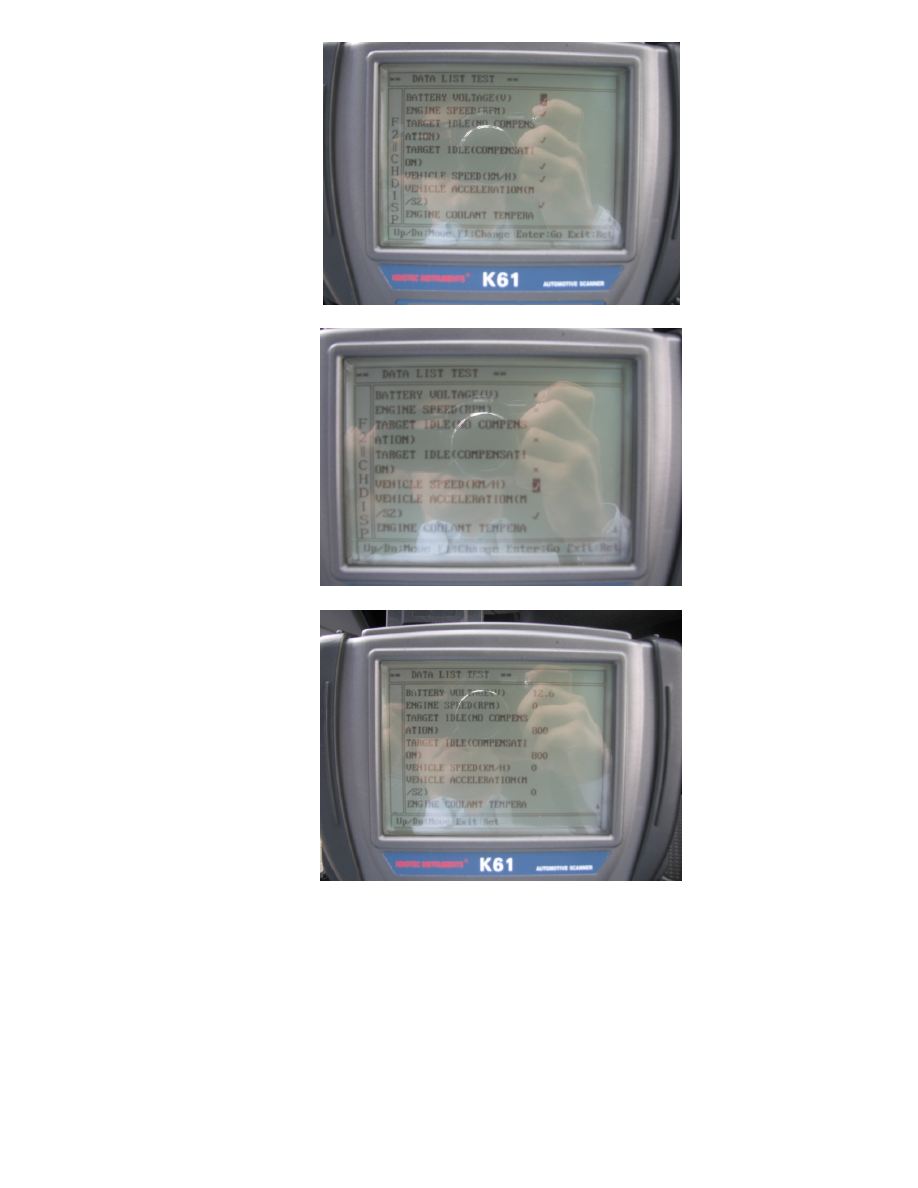

Для  чтения  текущих  параметров  двигателя  необходимо  войти  в  меню READ
DATA STREAM. Появившийся  перечень  пунктов  отображает  всю  информацию,
которую можно  получить о параметрах работы двигателя (Рис. 14). √ - означает,
что  данный  параметр  будет  доступен  для  просмотра, Х – отмеченные  данной
меткой  параметры, отображены  не  будут. Изменение  с  √  на  Х  осуществляется
нажатием  клавиши F1. Далее  для  перехода  к  просмотру  числовых  значений
необходимо  нажать  клавишу ENTER. Для  просмотра  всей  информации
воспользуйтесь клавишами «вверх» «вниз».

311

Рис. 14

312

Battery voltage

V

Напряжение на аккумуляторе

В

Engine speed

Rpm  Обороты двигателя

Об/мин

Target idle

Rpm  Обороты холостого хода

Об/мин

Vehicle speed

Km/h  Скорость автомобиля

Км/ч

Vehicle acceleration

m/s

2



Ускорение автомобиля

м/с

2

Engine coolant temperature
sensor voltage

V

Напряжение

на

датчике

температуры ОЖ

В

Engine coolant temperature

°С

Температура ОЖ

°С

Intake air temperature sensor
voltage

V

Напряжение на датчике
температуры всасываемого
воздуха

В

Intake air temperature

°С

Температура всасываемого
воздуха

°С

Environment temperature

°С

Внешняя температура

°С

A/C evaporator temperature
A/D voltage

°С

Напряжение на датчике
испарителя

°С

A/C evaporator temperature

°С

Температура испарителя

°С

Actual intake air manifold
pressure sensor voltage

V

Напряжение на датчике
разряжения во впускном
коллекторе

В

Actual intake air manifold
pressure

kPa

Разряжение во впускном
коллекторе

кПа

Intake air quantity

Kg/h  Количество всасываемого

воздуха

Кг/ч

Step motor target position

Положение клапана
холостого хода (0 - 250)

Throttle valve angle ADC
signal (%DK)

V

Напряжение на датчике
положения дроссельной
заслонки

В

Count throttle valve position
(%DK)

Degree  Угол открытия дроссельной

заслонки

Градус

Throttle valve motor PWM
control signal

V

Напряжение на приводе
дроссельной заслонки

В

Carbon canister control valve
duty ratio

%

Длительность открытия
клапана адсорбера в % от
максимально возможного (2
мин)

%

Charge time

ms

Длительность открытия
форсунки

мс

Average injection pulse
duration

ms

Средняя длительность
импульса впрыска

мс

Cyl. 1 ignition advance angle

Degree  Угол опережения зажигания

в первом цилиндре

Градус

313

Fuel dimension flux

Liter/hour Расход топлива

л/ч

Deflagrate sensor signal 1

V

Напряжение датчика
детонации №1

В

Deflagrate sensor signal 2

V

Напряжение датчика
детонации №1

В

Cyl. 1 ignition delay

Degree  Цил. 1. Задержка зажигания

Градус

Cyl. 2 ignition delay

Degree  Цил. 2. Задержка зажигания

Градус

Cyl. 3 ignition delay

Degree  Цил. 3. Задержка зажигания

Градус

Cyl. 4 ignition delay

Degree  Цил. 4. Задержка зажигания

Градус

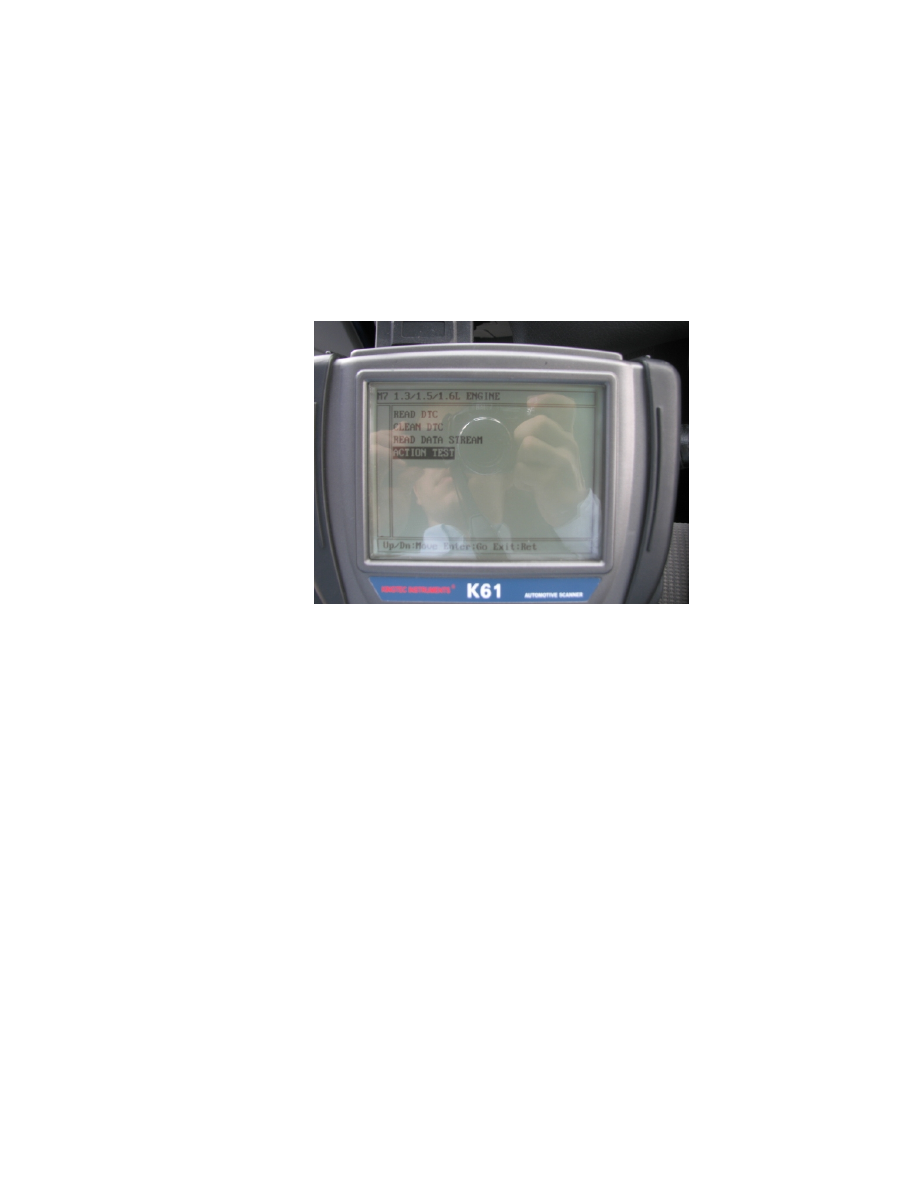

Для  принудительно  включения  некоторых  систем  используется  меню ACTION
TEST (Рис. 15).

Рис. 15
