278

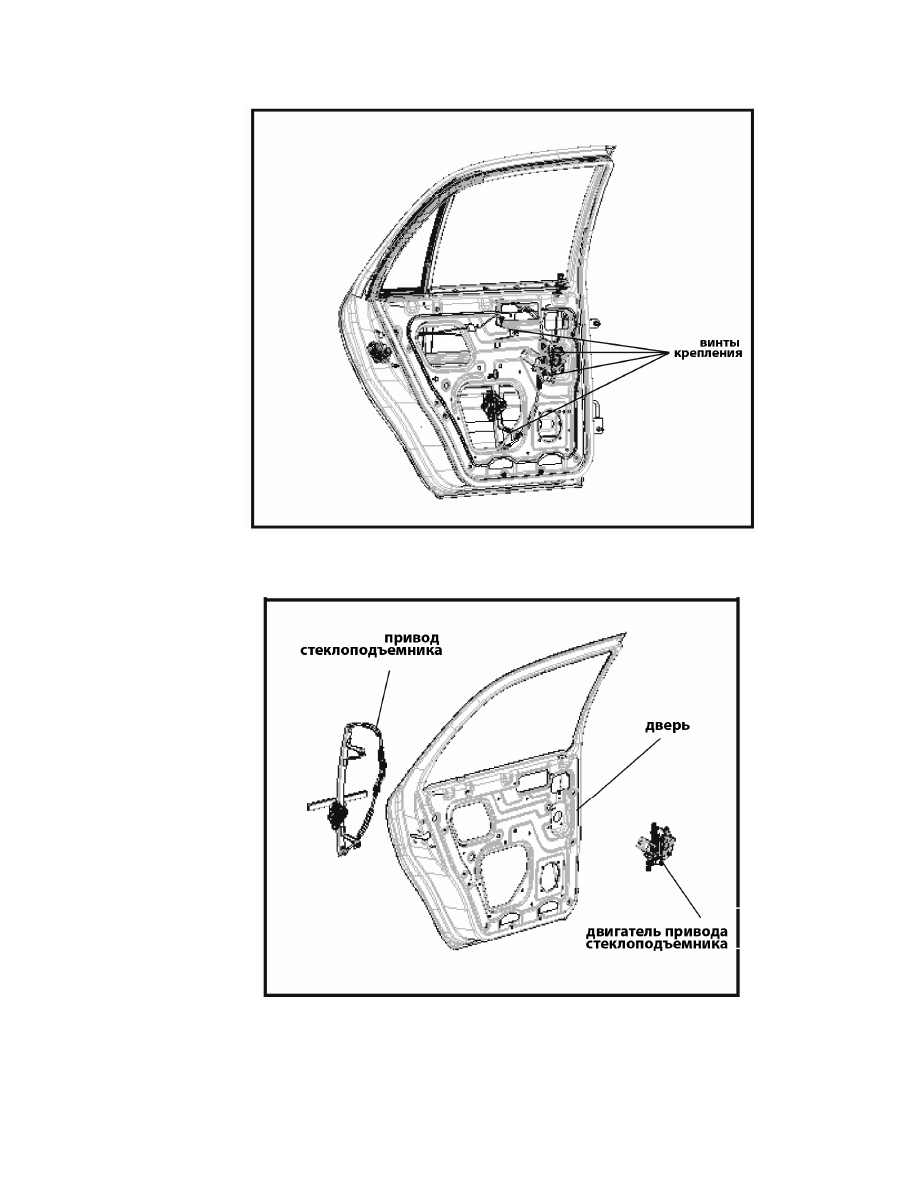

(5)  Снятие\установка стекло подъемника задней двери:

(а)  Снимите болты крепления;

(b)  Извлеките  стеклоподъемник  задней  двери  через  квадратное  отверстие  в  нижней

части двери;

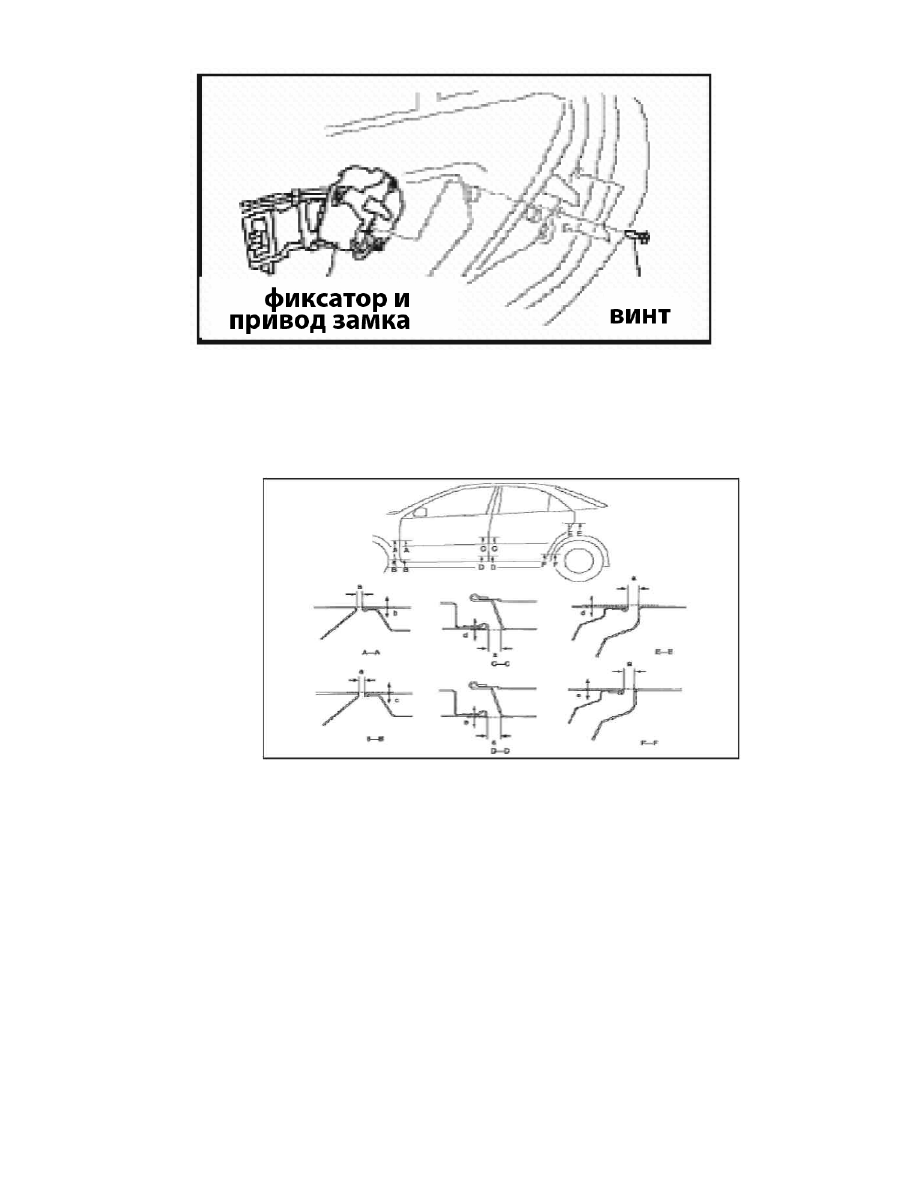

(4)  Снятие\установка привода замка и замка задней двери:

(a) Снимите необходимые компоненты задней двери;
(b) Снимите винт, снимите замок задней двери и снимите привод замка задней двери;
(c) Установку проведите в обратном порядке.

279

(5)



Регулировка двери:

(a) Измерьте зазоры между передней и задней дверью и кузовом автомобиля;
(b) Ослабьте  петли  передней  и  задней  двери  и  отрегулируйте  зазор, если  значения

зазоров не соответствуют требуемому: a: 5 мм; b: 5 мм; c: 4,3 мм; d: 4,3 мм; e: 3,8 мм;
f: 4.6 мм.

280

Часть3. Строение кузова.

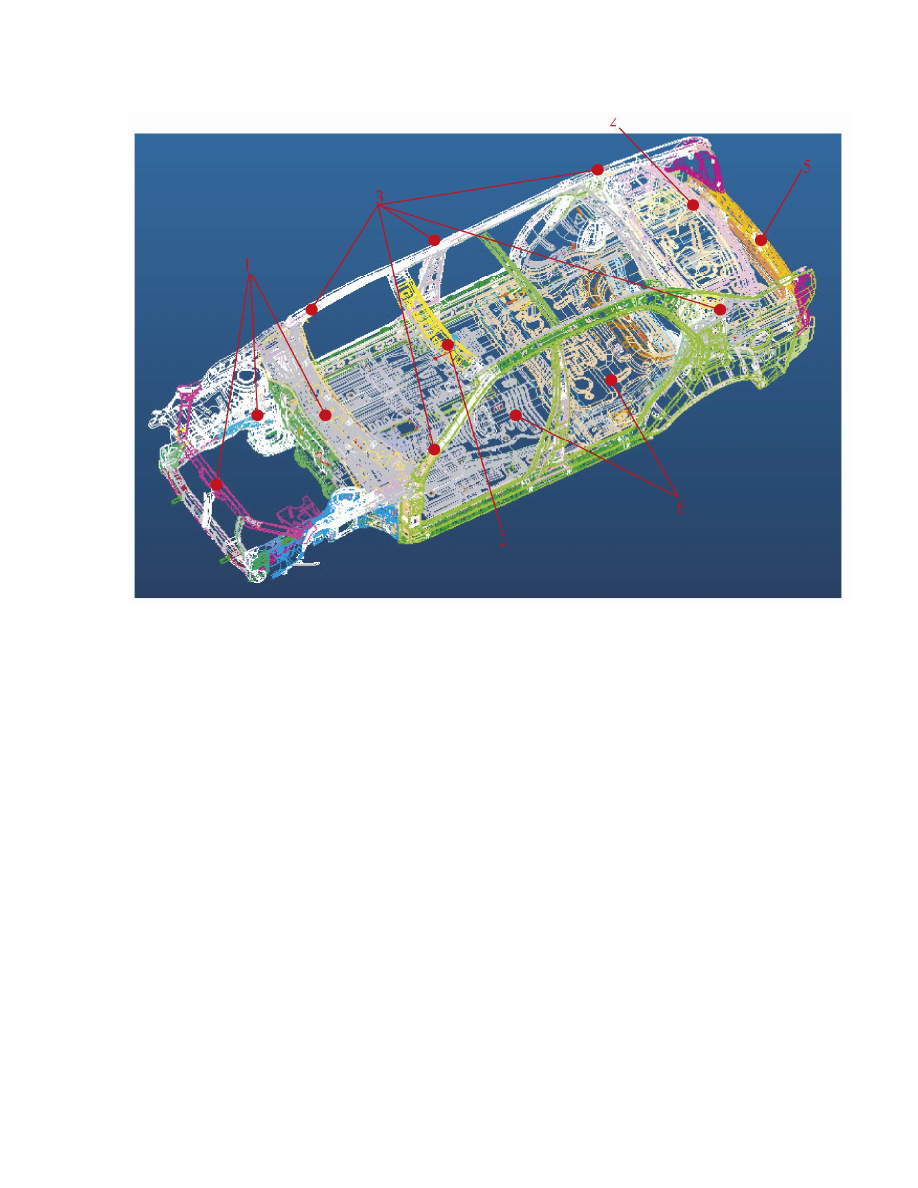

1. Силовой каркас.

1.Передние  элементы 2.Силовой  элемент  крыши 3.стойки
кузова 4.Силовая полка багажника 5.Задняя поперечная панель
багажника 6.Пол

2. Передние панели.

Передние панели кузова формируют моторный отсек, который является опорой для двигателя,

защищает  двигатель, поглощает  энергию  удара  при  столкновении. Моторный  отсек  главным
образом  состоит  из  передней  поперечины, передних  правого  и  левого  лонжеронов, опорного
кронштейна капота, кронштейна замка капота, капота.

2. Передняя поперечина.

Передняя поперечина состоит из поперечины, верхней панели, левого и правого лонжерона,

сваренных вместе.

3.  Левый и правый лонжероны.

Левый и правый лонжероны состоят из брызговиков и лонжеронов, сваренных вместе. Этот

элемент предназначен для монтажа опорных кронштейнов двигателя, подвески и является опорой
передних крыльев.

4. Капот в сборе.

Капот  состоит  из  внутренних  и  внешних  панелей, а  также  нижней  поперечины, сваренных

вместе. Капот, передняя часть кузова, левый и правый лонжероны сваренные вместе, формируют
переднюю  часть  каркаса  кузова  с  высоким  сопротивлением  кручению. Данная  конструкция
эффективно противостоит боковому удару и скручиванию.

281

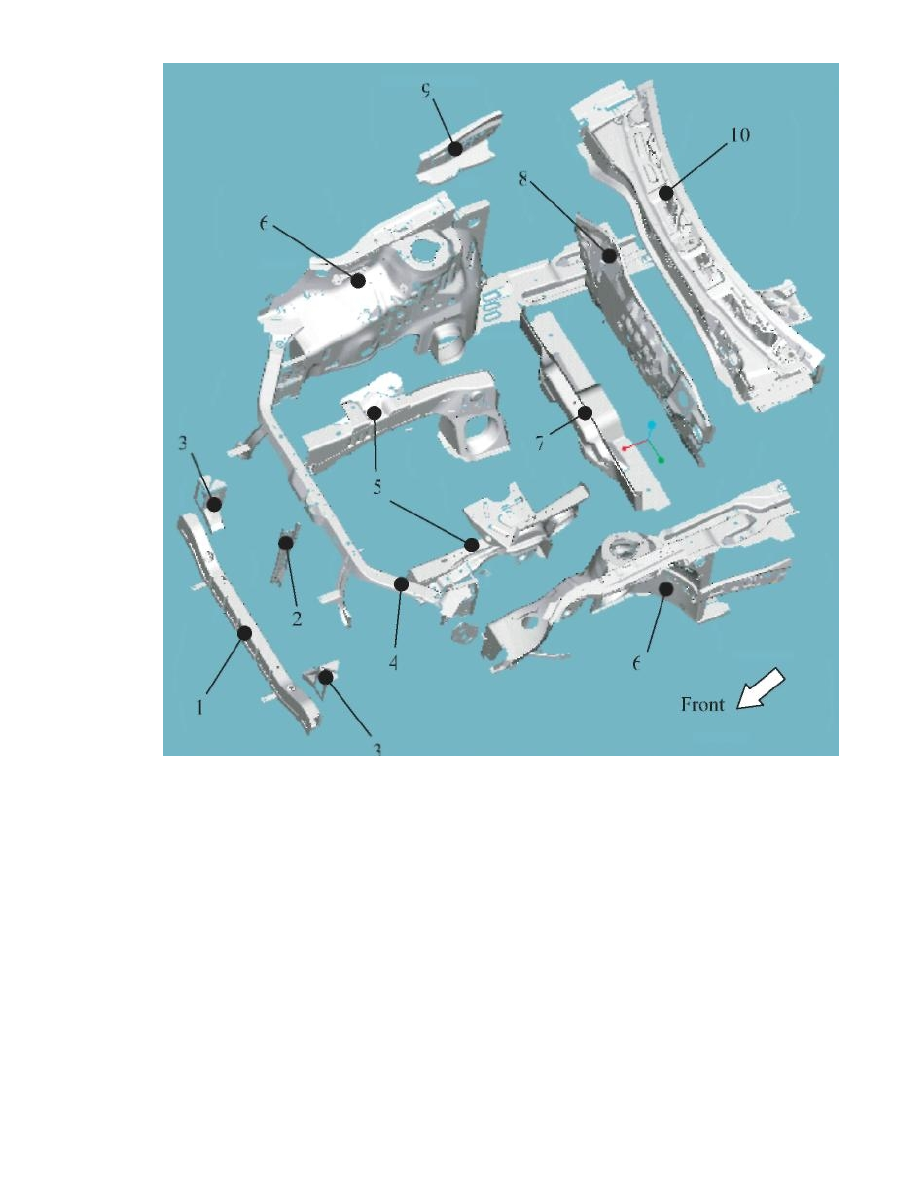

5. Моторный отсек.

1.Передняя  нижняя  подкапотная  поперечина 2.Кронштейн  замка  капота
3.Левый\правый  кронштейн  лонжерона 4.Передняя  верхняя  подкапотная
поперечина 5.Левый\правый  лонжерон 6.Левый\ правый  брызговик
7.Передняя  кузовная  поперечина 8.Моторный  щит 9.Левый\правый
усилители брызговиков 10.Передний щит
