258

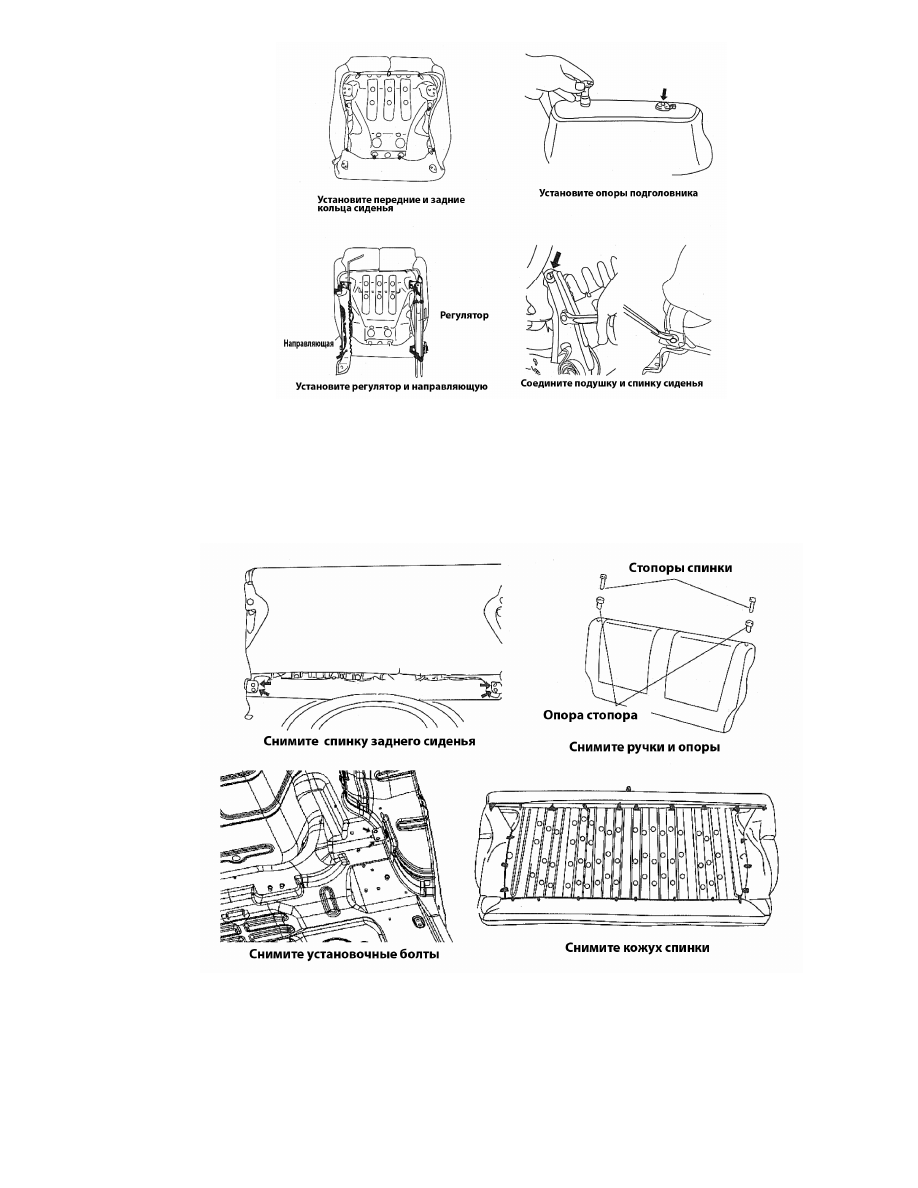

(b)  Установка переднего сиденья:

· Установите  кольца  сиденья. Не  допускайте  загрязнения  кожуха  или
коробления;

· Установите кольца спереди спинки сиденья. Установите опоры подголовника;
· Установите и закрепите болтами направляющую и регулятор в сборе;

· Установите пластиковую прокладку. Подсоедините спинку сиденья к подушке
при помощи болтов и гаек. Установите кольца сзади спинки сиденья;

· Установите и закрепите кожух регулятора при помощи 2 винтов;

· Установите подголовник;

· Установите сиденье и затяните 4 болта крепления. Момент затяжки 15 - 23 Нм.

259

(4)  Снятие спинки заднего сиденья:

(a) Поднимите стопор спинки заднего сиденья вверх. Снимите 4 установочных болта.

Снимите спинку сиденья с кузова автомобиля;

(b) Снимите ручку стопора и опору ручки;
(c) Снимите  кольца  со  спинки  заднего  сиденья. Откройте  кожух  спинки. Снимите

внутреннее кольцо. Снимите кожух спинки.

(5)  Установка спинки заднего сиденья:

(a) Установите кольцо с внутренней стороны спинки сиденья;
(b) Установите кольцо сзади спинки сиденья;
(c) Установите опору стопора сзади спинки;
(d) Установите покрытие багажника и закрепите при помощи 10 зажимов;

260

(e) Установите спинку заднего сиденья и закрепите 4 болтами. Затяните моментом 4 -

7 Нм.

(6)  Снятие/установка подушки заднего сиденья:

(a) Снимите спинку сиденья;
(b) Поднимите  передний  край  подушки  сиденья. Отсоедините  подушку  сиденья  от

пола, толкните назад, снимите с крюка. Снимите подушку с кузова;

(c) Снимите кольца с подушки сиденья;
(d) Снимите кольцо с кожуха. Снимите кожух;
(e) Снимите зажим под подушкой;
(f) Установку проведите в обратном порядке.

6.  Ремни безопасности.

Ремень  безопасности  обязателен  для  водителя  и  пассажира  в  целях  обеспечения

безопасности. Ремни безопасности препятствуют получению травмы или уменьшают травмы при
дорожно-транспортном  происшествии. Переднее  сидение  оснащено  ремнями  безопасности  с
креплением в трех точках с преднатяжителем. Ремень состоит из натяжителя, пряжки ремня и
регулятора высоты.

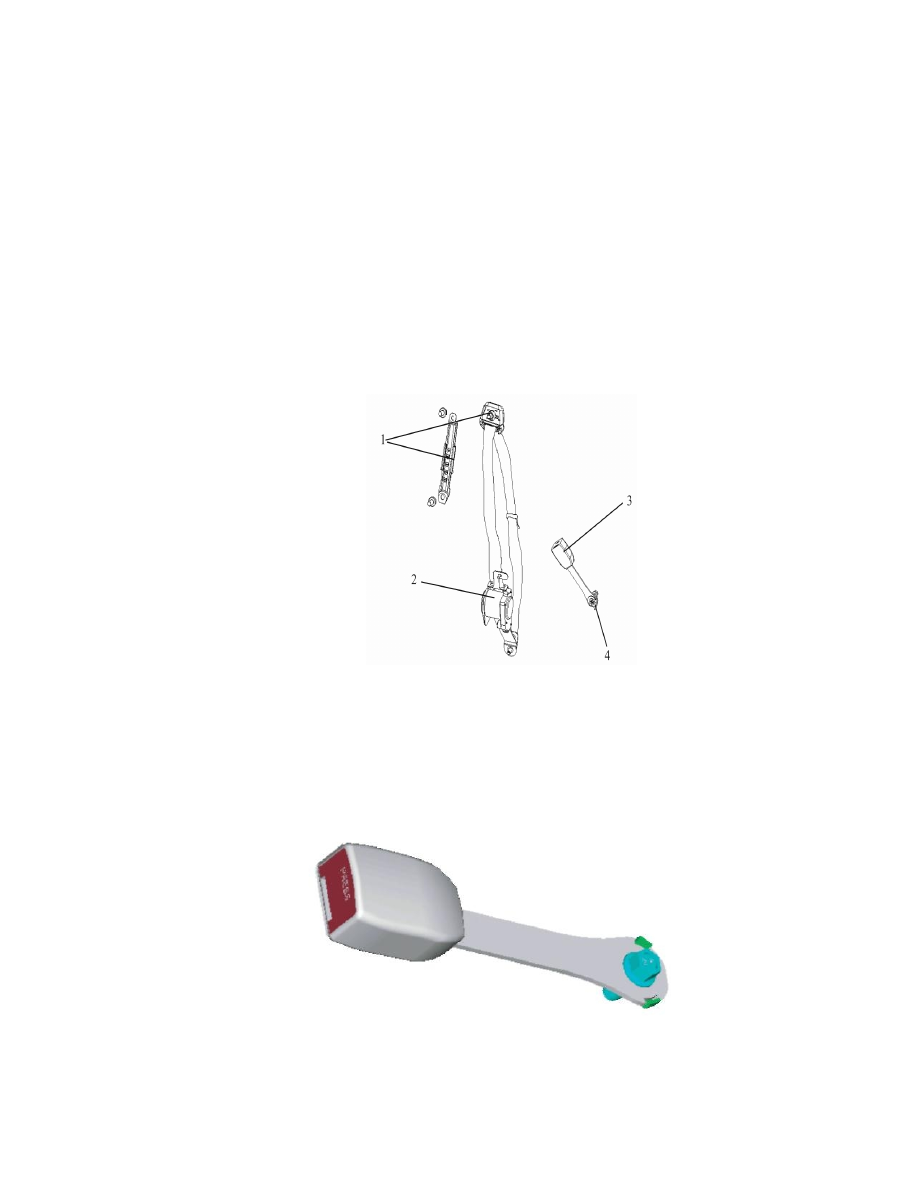

1.Регулятор высоты 2.Натяжитель 3.Пряжка ремня 4.Крепление

(1)  Пряжка ремня. Замена:

(a) Снимите крышку регулятора высоты;
(b) Открутите болт пряжки со стороны сиденья;
(c) Замените пряжку ремня безопасности.

(2) Натяжитель.
Натяжитель  ремня  безопасности  производит  предварительное  натяжение  ремня  при

столкновении. Натяжитель  определяет  ускорение  автомобиля  и  ускорение  вытягивания  ремня.

261

Ремень безопасности можно свободно вытягивать.

Примечание:

·

Перед установкой натяжителя, проверьте его на повреждения, трещины и коррозию;

·

Установите натяжитель вертикально, ремень должен вытягиваться. Проверьте работу
натяжителя в целом;

·

Во время установки натяжителя, проверьте положение датчика. Срок службы датчика
натяжителя – 15 лет с момента установки;

·

Проверьте крепление и работу пряжки ремня безопасности;

Примечание: При снятии ремня не снимайте натяжитель.

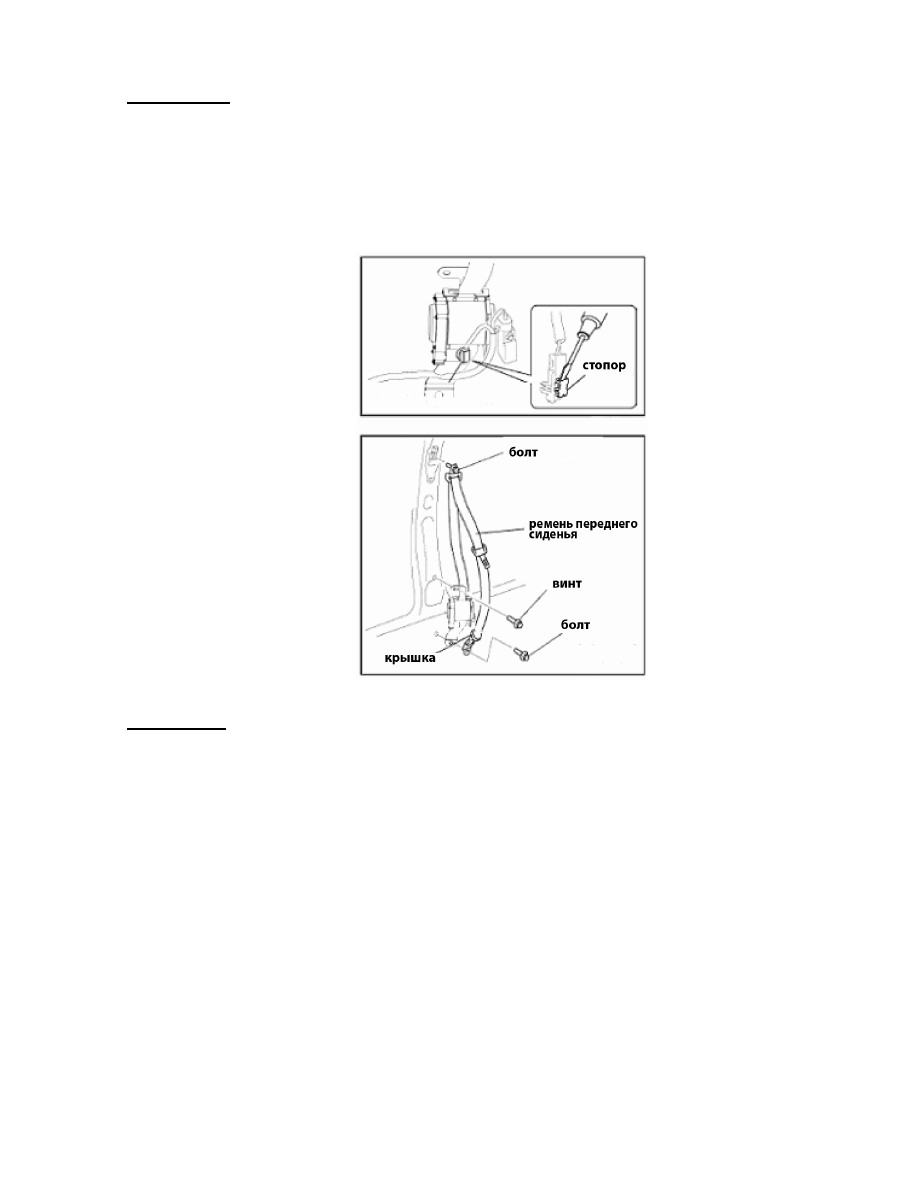

(3)  Снятие и установка ремня безопасности переднего сиденья:

(a) Поверните ключ зажигания в положение «LOCK»;
(b) Отсоедините минусовую клемму от аккумулятора и подождите 1 мин;
(c) При помощи отвертки нажмите на стопор разъема натяжителя ремня безопасности;
(d) Снимите разъем натяжителя ремня безопасности;
(e) Снимите 2 болта крепления кольца и снимите кольцо;
(f) Снимите два болта крепления в натяжителе и снимите ремень переднего сиденья.
(g) Установку проведите в обратном порядке.
(h) Убедитесь в том, что после старта двигателя сигнальная лампа системы SRS горит

6 секунд  и  гаснет. Если  сигнальная  лампа  горит  не  так, как  предписано, это
указывает на неисправность в системе. Проведите проверку системы безопасности.

(4)  Снятие/установка ремня безопасности заднего сиденья:

(a) Сложите спинку заднего сиденья;
(b) Снимите верхнюю внутреннюю панель стойки;
(c) Снимите перегородку багажника;
(d) Снимите крепежный болт;
