(e) Снимите задний ремень безопасности;
(f) Установку проведите в обратном порядке.

(5)  Снятие/установка пряжки заднего ремня безопасности:

(a) Снимите подушку заднего сиденья;
(b) Снимите крепежный болт;
(c) Снимите пряжку заднего ремня безопасности.
(d) Установку проведите в обратном порядке.

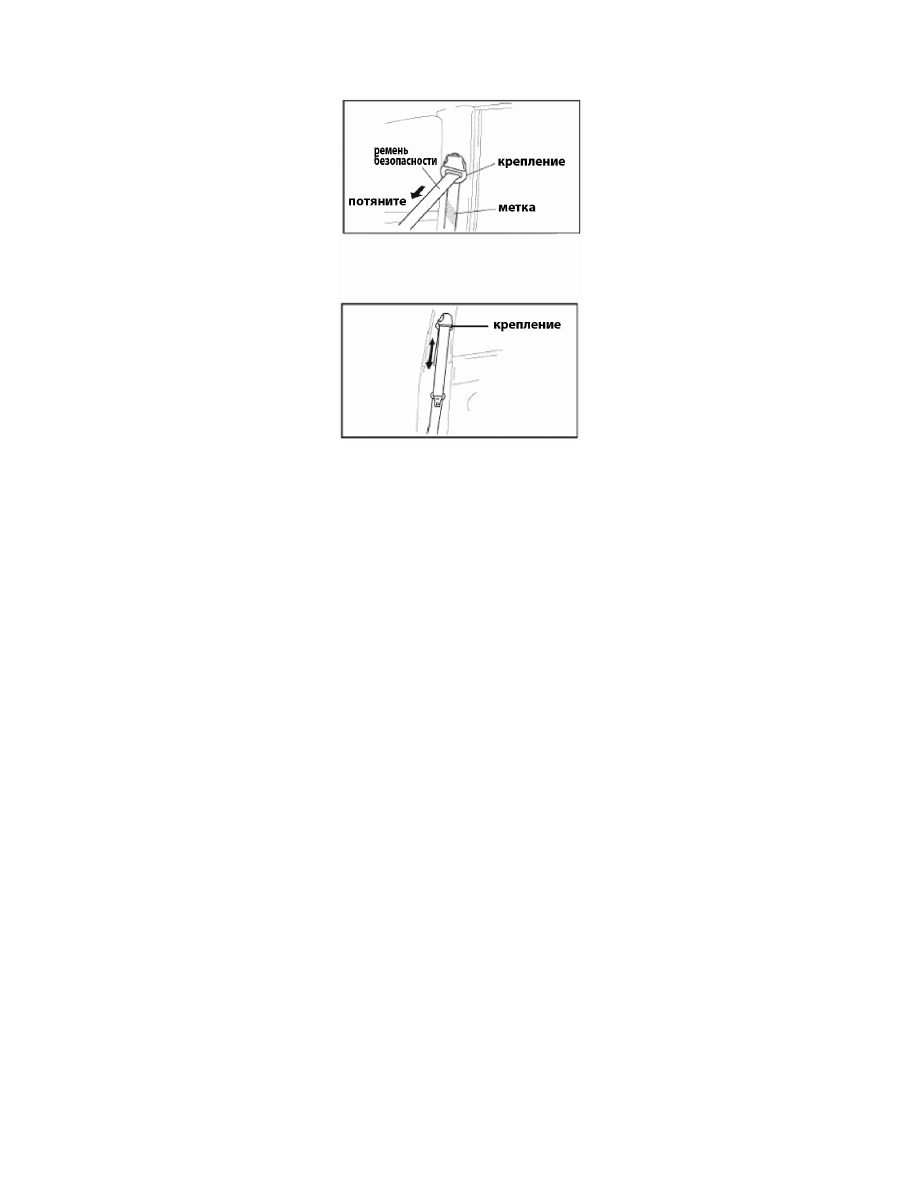

(6)  Проверка ремня безопасности:

(a) Убедитесь в правильности установки ремня безопасности;
(b) Проверьте наличие повреждений металлических элементов крепления;
(c) После  дорожно-транспортного  происшествия  необходимо  проверить  состояние

ремня  безопасности  визуально и  силовым  методом, выведя ремень  из  натяжителя
полностью. Если  состояние  ремня  не  отвечает  техническим  требованиям, его
необходимо заменить.

7. Торпедо и центральная консоль:

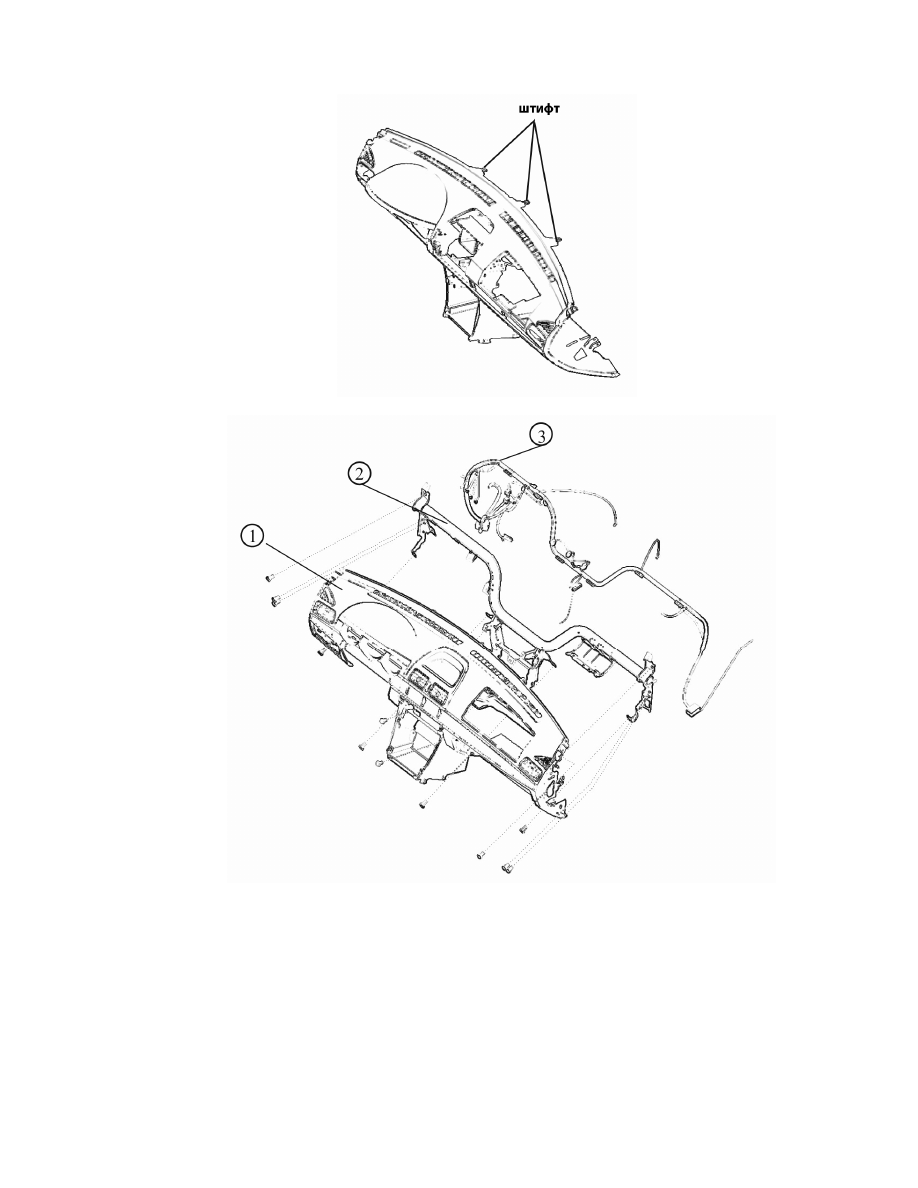

(1)  Снятие/установка торпедо:

(a) Отсоедините минусовую клемму от аккумулятора;
(b) Снимите щиток приборов;
(c) Снимите заднюю и переднюю консоли;
(d) Снимите панель переключателей;
(e) Снимите щиток приборов;
(f) Снимите щиток рулевой колонки;
(g) Снимите нижний щиток;
(h) Снимите рулевую колонку;
(i) Снимите промежуточную панель;
(j) Снимите щиток с правой стороны;
(k) Снимите щиток с левой стороны;
(l) Если  автомобиль  оборудован  системой  управления  кондиционером, то

отсоедините разъем проводов системы управления кондиционером;

(m) Отсоедините разъем проводов панели приборов;
(n) Снимите болт;

263

(o) Извлеките торпедо;
(p) Установку проведите в обратном порядке.

(2)  Снятие/установка центральной консоли:

(a) Отсоедините отрицательную клемму от аккумулятора;
(b) Снимите промежуточную панель;
(c) Открутите винты;
(d) Отсоедините клипсы;
(e) Потяните за консоль и снимите клипсы;
(f) Отсоедините разъем магнитолы;
(g) Установку проведите в обратном порядке.

264

(3)  Снятие/установка перчаточного ящика:

(a) Откройте перчаточный ящик;
(b) Потяните за перчаточный ящик и отделите его от панели;
(c) Установку проведите в обратном порядке.

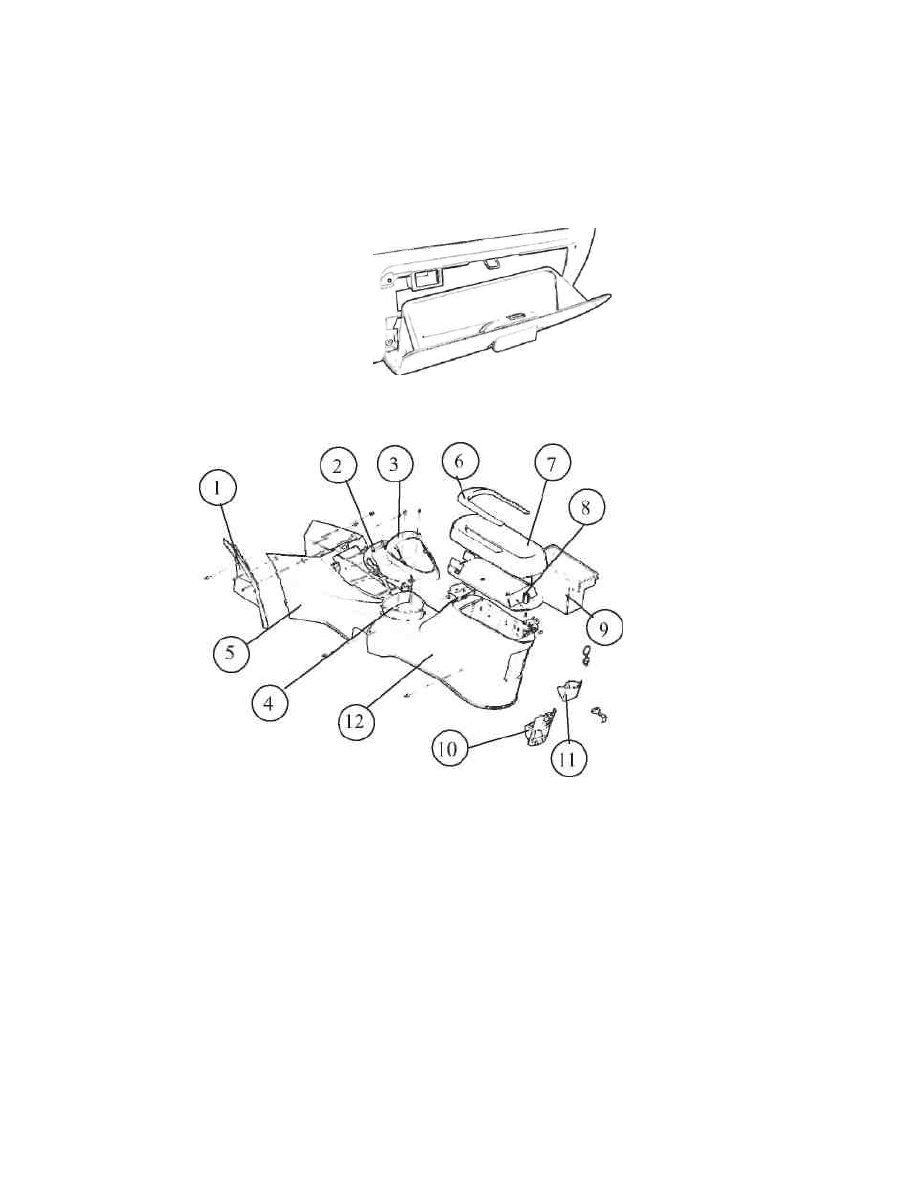

(4)  Снятие/установка дополнительной консоли.

1.Левый  передний  конец  консоли 2.Рамка  чехла 3.Чехол
4.Лоток 5.Передняя  часть  консоли 6.Наружная  верхняя
пластина  консоли 7.Наружная  пластина  консоли
8.Внутренняя  пластина  консоли 9.Отделение  консоли
10.Задняя  панель  консоли 11.Задняя  пепельница
12.Задняя панель консоли

265

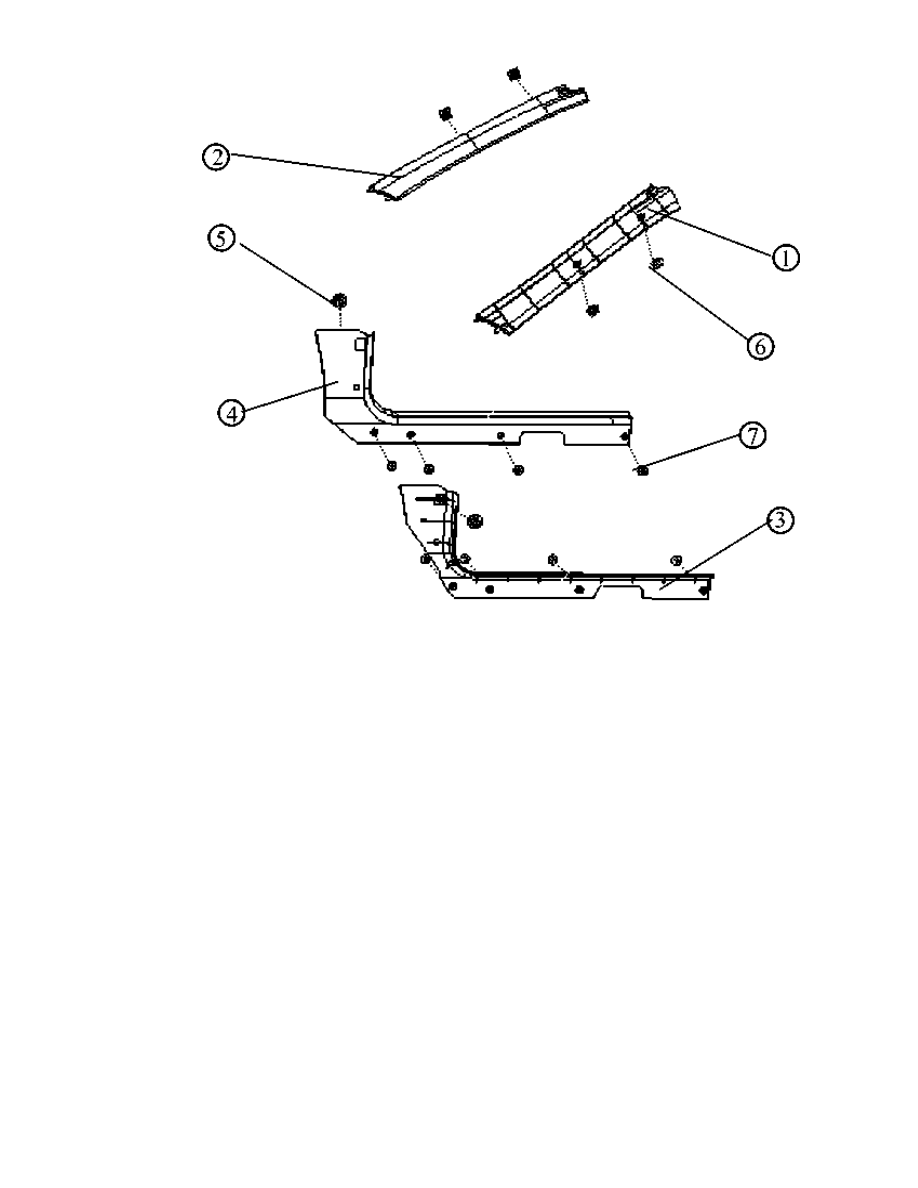

8.  Внутренние панели передней стойки кузова и схема панелей дверного проема.

1.Правая  внутренняя  панель  стойки 2.Левая  внутренняя
панель  стойки 3.Панель  правого  проема  двери 4.Панель
левого  проема  двери 5.D-зажим 6. Металлический  зажим 7.
Саморез

(1) Снятие:

(a) Открутите саморезы крепления панели правого и левого проемов двери;
(b) При  помощи  съемника  снимите  панель  правой  стойки  и  панель  левой  стойки,

панель правого проема двери и панель левого проема двери.

(2) Установка:

(a) Установите панель правой стойки и панель левой стойки, панель правого и левого

проема двери на соответствующие места, зафиксируйте их зажимами;

(b) Зафиксируйте  панель  правого  проема  двери  и  панель  левого  проема  двери  при

помощи саморезов.
