254

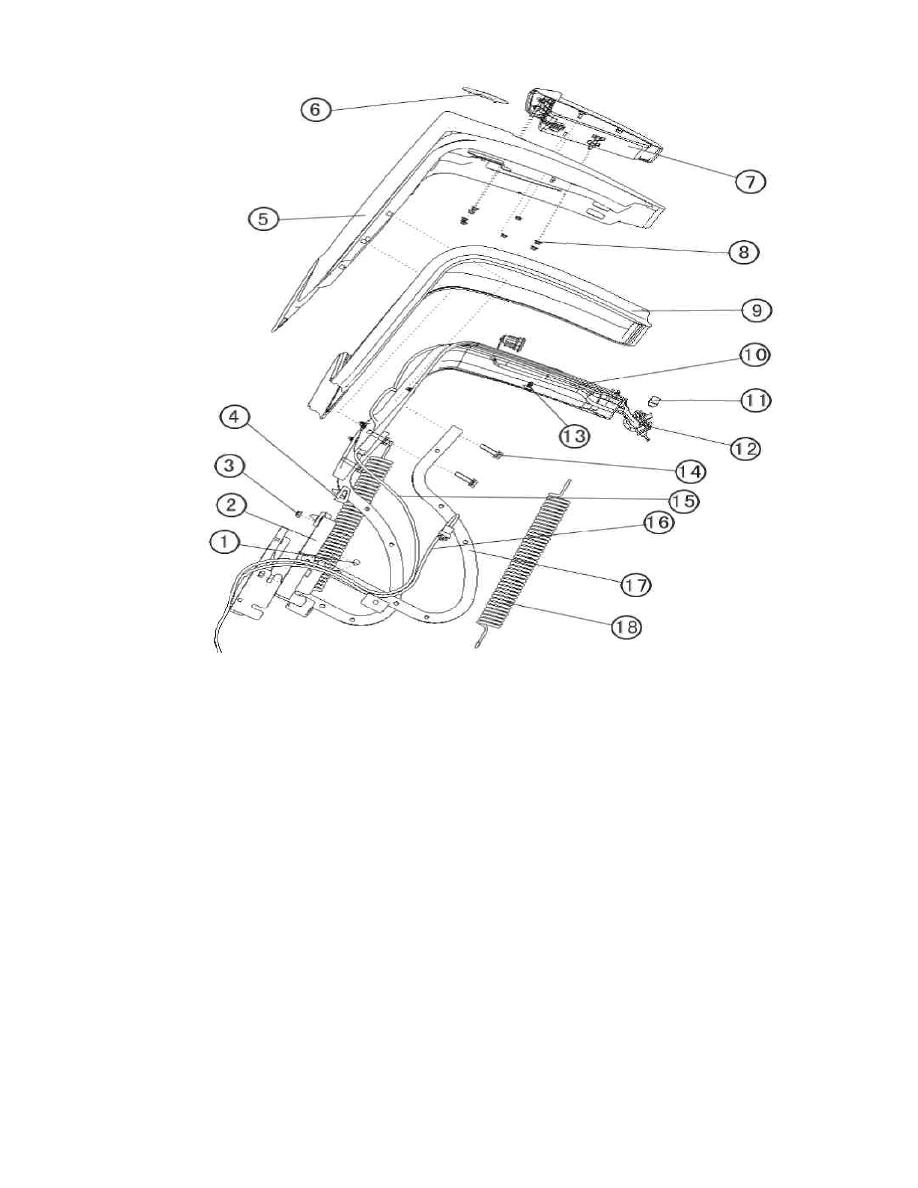

4.  Крышка багажника.

1.Палец  петли  крышки  багажника 2.Фиксатор  петли  крышки  багажника 3.Гайка  фиксатора
петли  крышки  багажника 4.Подушка  петли  крышки  багажника 5.Наружная  панель  крышки
багажника и усилитель в сборе 6.Эмблема «Geely» 7.Панель номерного знака 8.Гайка крепления
панели номерного знака 9.Уплотнитель крышки багажника
10.Внутренняя  декоративная  панель крышки багажника 11.Буфер  крышки  багажника 12.Замок
крышки багажника в сборе 13.Пистон крепления декоративной панели 14.Болт крепления петли
крышки  багажника 15.Провода  замка  крышки  багажника 16.Масленка 17.Петля  крышки
багажника 18.Пружина крышки багажни-ка.

(1) Снятие/установка крышки багажника:

(a) Отсоедините минусовую клемму от аккумулятора;
(b) Отсоедините  разъем  проводов  крышки  багажника. Снимите  провода  с  крышки

багажника;

(c) Снимите замок крышки багажника. Отсоедините трос замка;
(d) Снимите пружины крышки багажника;
(e) Снимите болты крепления петель крышки багажника. Снимите крышку багажника;
(f) Снимите гайки крепления буферов петель крышки багажника;
(g) Снимите буфер;
(h) Снимите палец петли крышки багажника. Снимите петли с кронштейнов;
(i) Снимите уплотнитель крышки багажника;
(j) Снимите пистоны крепления внутренней декоративной панели крышки багажника,

255

снимите декоративную панель;

(k) Снимите  гайки  крепления  панели  номерного  знака, снимите  панель  номерного

знака;

(l) Установку проведите в обратном порядке;
(m) Отрегулируйте положение крышки багажника.

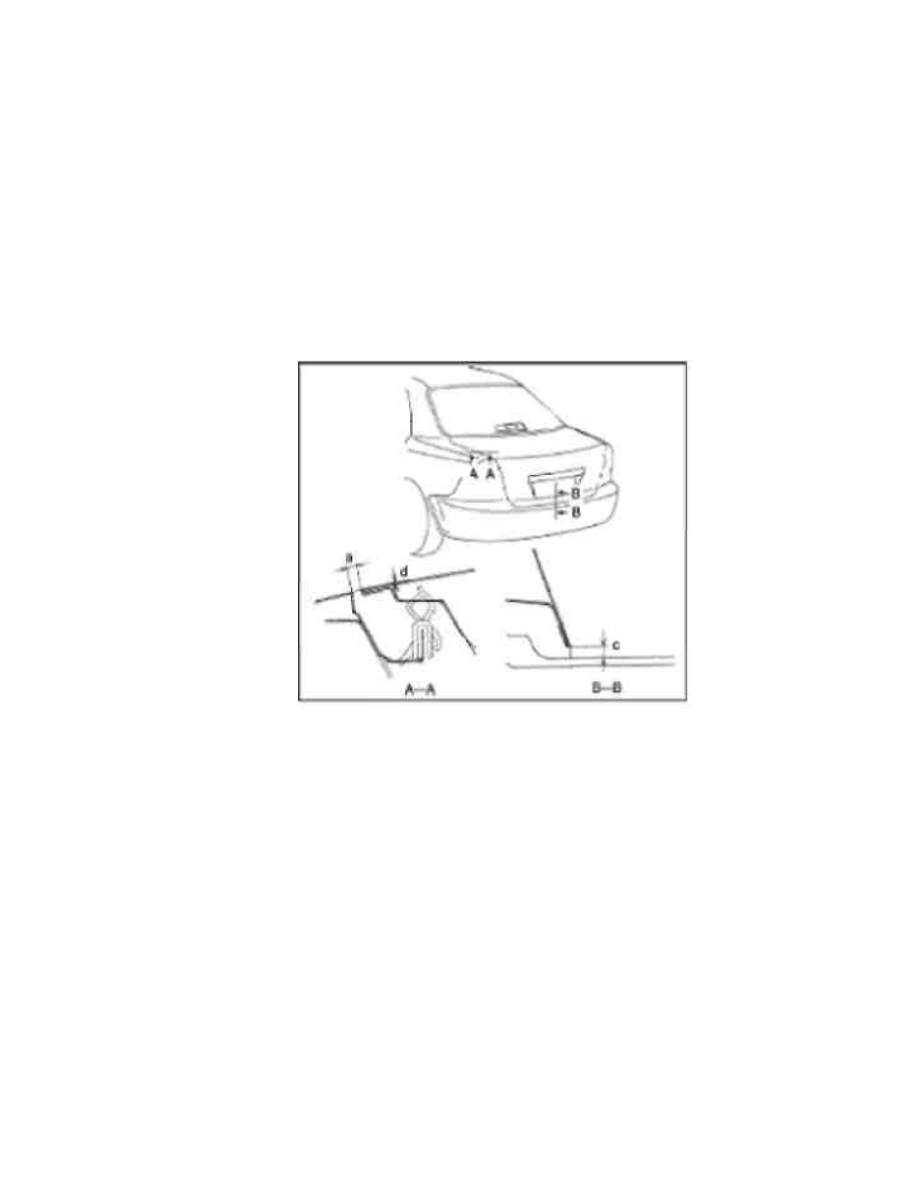

(2) Регулировка положения крышки багажника:

(a) Измерьте зазор и высоту между кузовом и крышкой багажника;
(b) Ослабьте  болты  крепления  петель  крышки  багажника  и  установите  крышку

багажника в правильное положение в соответствии с требованиями. Зазор a – 3,74
мм, зазор b - 1 мм, зазор - c: 4 мм;

(c) Затяните болты крепления петель крышки багажника;
(d) Закройте крышку багажника.

256

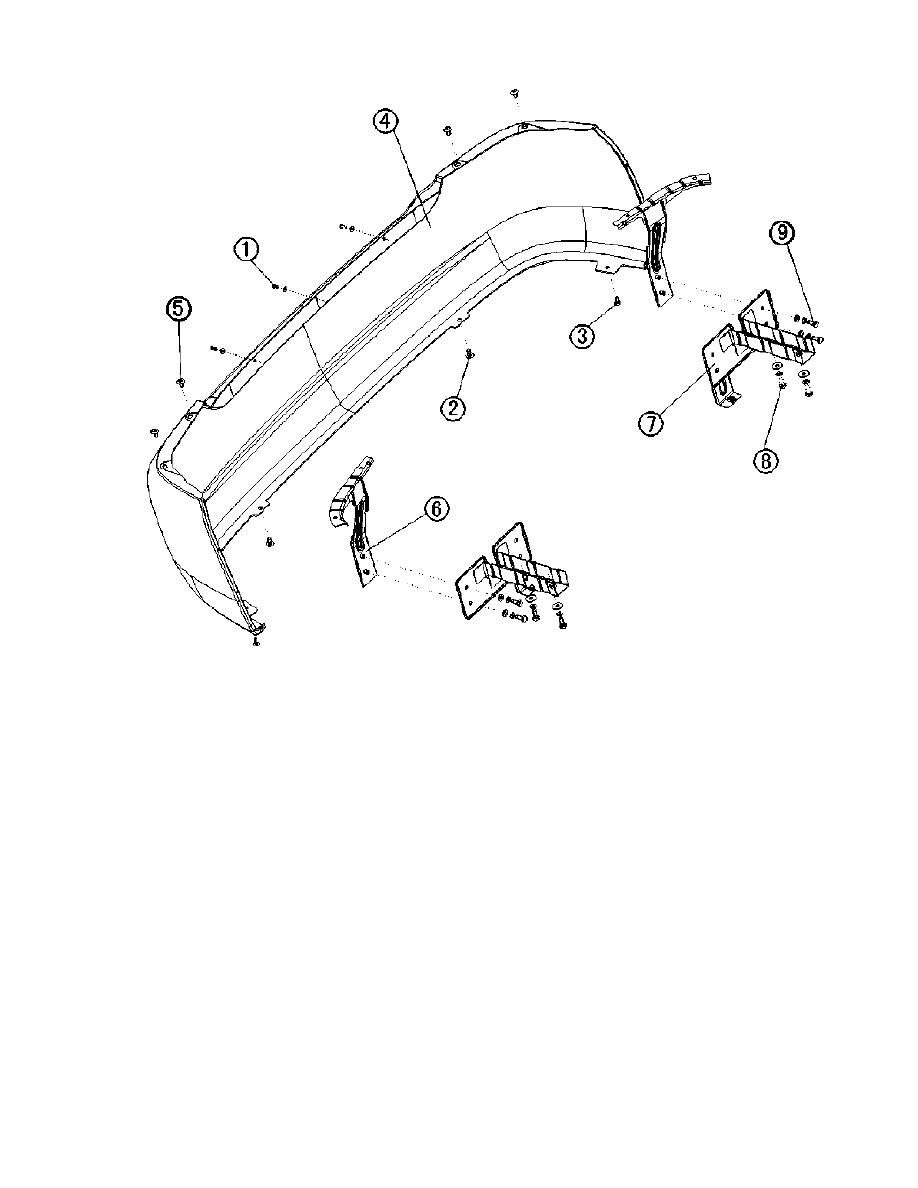

5  Задний бампер.

1.Саморезы  и  шайбы  крепления 2.-3.Саморез 4.Задний  бампер 5.Зажим
6.Усилитель  заднего  бампера 7.Кронштейн  заднего  бампера  в  сборе
8.Болт крепления и пружинная шайба 9.Болт крепления и шайба.

(1)  Снятие и установка заднего бампера:

(a) Отсоедините отрицательную клемму от аккумулятора;
(b) Выкрутите саморезы и снимите шайбы крепления;
(c) Выверните 4 болта кронштейна;
(d) Снимите бампер с кузова;
(e) Выверните саморезы и болты крепления. Снимите кронштейны бампера;
(f) Установку проведите в обратном порядке.

(2)  Указания по установке заднего бампера:

(a) Установите  задний  бампер  на  кузов  и  подсоедините  кронштейн  и  усилитель

бампера;

(b) Вставьте  ушко  бампера  в  соответствующее  отверстие  в  заднем  крыле  и

выровняйте наружные поверхности.

257

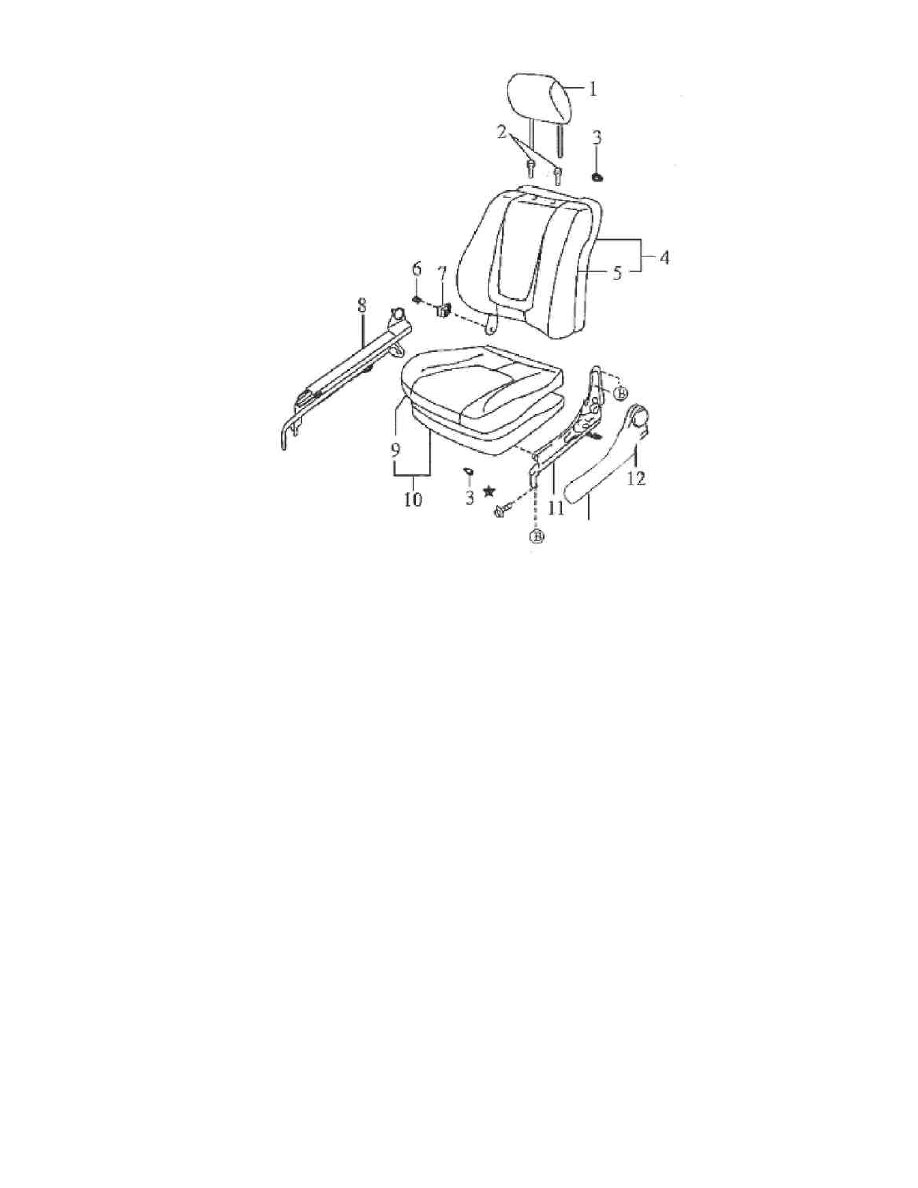

(3)  Сиденья передние и задние.

1.Подголовник  в  сборе 2.Опора  подголовника 3.Стопорное
кольцо 4.Спинка переднего сиденья 5.Крышка спинки переднего
сиденья 6.Гайка 7.Соединительная  пластиковая  прокладка
8.Направляющая 9.Кожух

подушки

переднего

сиденья

10.Подушка  переднего  сиденья 11.Регулятор  положения
12.Кожух регулятора

(а)  Снятие переднего сиденья:

· Открутите 4 болта и снимите сиденье;

· Установите  переключатель  замка  подголовника  в  положение  "Non-LOCK".
Снимите подголовник и кронштейн;

· Снимите винты крепления, снимите кожух регулятора с сиденья;

· Снимите пластиковую прокладку;

· Снимите подушку сиденья, направляющую и регулятор;

· Нажмите  на  опору  подголовника  и  извлеките  ее  вручную  в  направлении,
показанном на рисунке;
·

Откройте  крышку  спинки  сиденья. Снимите  внутренние  стопорные  кольца.

Снимите крышку спинки сиденья;

·

Снимите  кольца  подушки  сиденья. Откройте  кожух  подушки  переднего

сиденья. Снимите подушку сиденья.
