4.  Задние внутренние панели.

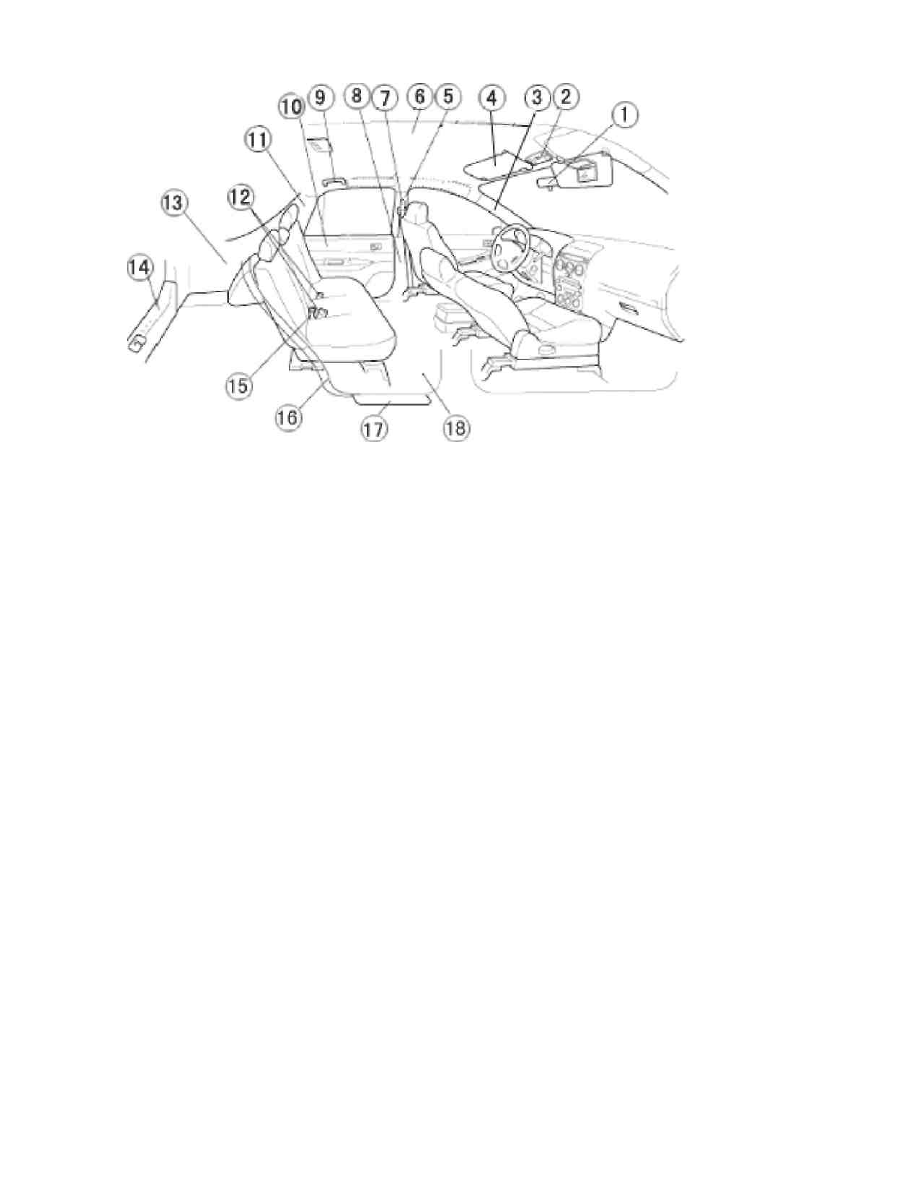

1. Внутреннее зеркало заднего вида
2. Плафон салона
3. Панель передней стойки
4. Солнцезащитный козырек
5. Панель средней стойки
6. Панель потолка
7. Передний ремень безопасности
8. Нижняя панель средней стойки
9. Ручка потолочная
10. Внутренняя панель задней двери
11. Панель задней стойки
12. Пряжка ремня безопасности заднего сиденья
13. Нижняя панель багажника
14. Нижняя задняя панель в сборе
15. Заднее сиденье
16. Ремень безопасности заднего сиденья
17. Панель проема задней двери
18. Звукоизоляционный мат

251

Часть 2. Снятие и установка наружных, внутренних панелей и

принадлежностей.

1. Передний бампер.

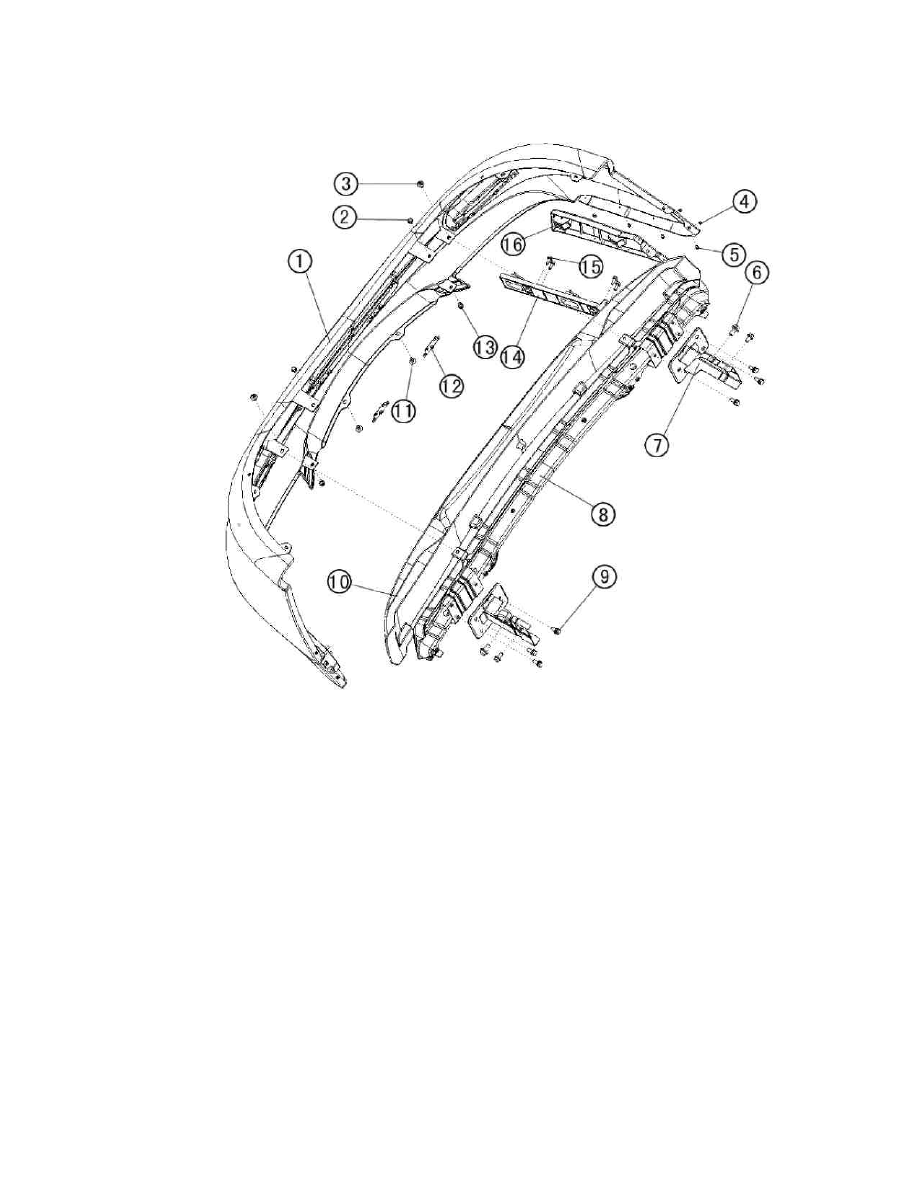

1.Передний  бампер 2.Винты  крепления  бампера 3.Верхние  заглушки  бампера 4.Саморез
монтажной  пластины 5.Саморез  монтажной  пластины 6.Болт  крепления  кронштейна  к  кузову
7.Кронштейн  переднего  бампера 8.Усилитель  бампера  в  сборе 9.Болт  крепления  усилителя
бампера к кронштейну.
10.Подушка переднего бампера 11.Нижние заглушки усилителя бампера 12.Пластина крепления
номерного  знака 13.Нижний  болт  крепления усилителя 14.Кронштейн  установочной  пластины
бампера 15.Болт установочной пластины 16.Установочная пластина переднего бампера.

(1). Снятие и установка переднего бампера:

(a) Отсоедините  минусовую  клемму  от  аккумулятора. Отсоедините  разъем  противо-

туманных фар;

(b) Снимите брызговик;
(c) Снимите болт крепления бампера к панели на крыле;
(d) Снимите  винты  и  скобы  переднего  бампера. Снимите  установочную  пластину

переднего бампера и установочные винты;

(e) Снимите болты крепления кронштейна переднего бампера к кузову;
(f) Снимите  передний  бампер  и  усилитель  в  сборе  с  автомобиля. Отсоедините

252

кронштейн бампера от усилителя, отсоедините установочную пластину;

(g) Снимите кронштейн установочной пластины с кузова автомобиля;
(h) Снимите кронштейн бампера и усилитель бампера;
(i) Снимите пластину переднего бампера;
(j) Снимите подушку переднего бампера. Снимите панель переднего номерного знака.

Снимите пластину в сборе;

(k) Снимите противотуманные фары;
(l) Установку проведите в обратном порядке.

(3)  Указания по снятию переднего бампера:

(a) Для снятия усилителя, потяните за него;
(b) Для предотвращения повреждения бампера, усилие прилагайте равномерно.

(4)  Указания по установке переднего бампера:

(a) Установите  на  автомобиль  соединительные  элементы  переднего  бампера  и

подсоедините кронштейн бампера к усилителю;

(b) Убедитесь, что установочная пластина вставлена в кронштейн пластины.

2.

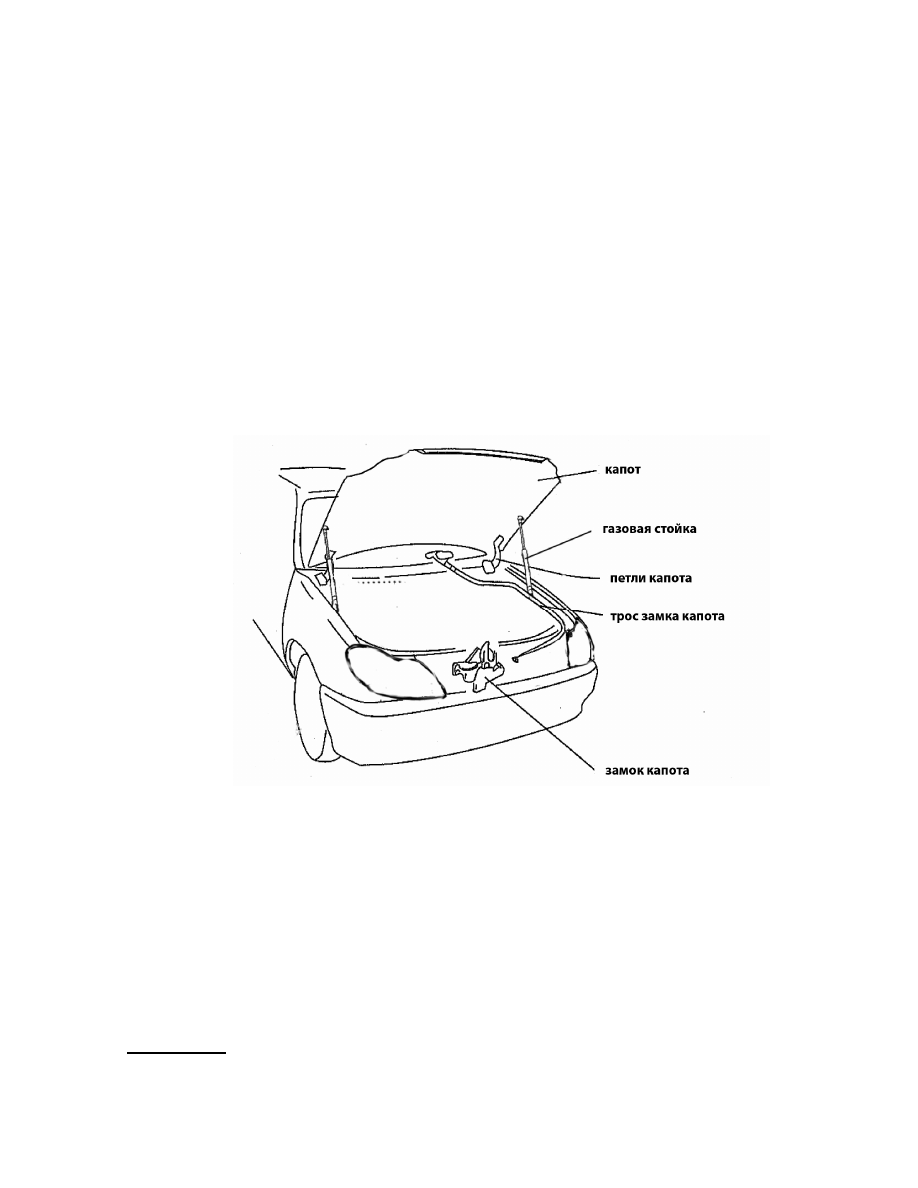

Капот.

(1) Снятие:

(a) Отсоедините шланг омывателя ветрового стекла;
(b) Поднимите капот и зафиксируйте его;
(c) Снимите 2 газовые опоры капота;
(d) Снимите болты крепления петель к капоту;
(e) Снимите пластиковую панель вентилятора и снимите рычаг петель;
(f) Снимите  болт  крепления  рычага  петель. Снимите  кронштейн  петель  с  кузова

автомобиля;

(g) Снимите замок капота;
(h) Снимите трос замка капота.

Примечание: Опасно снимать капот без посторонней помощи. Падение капота может привести

к  травме. Работы  по  снятию  капота  необходимо  выполнять, по  крайней  мере, с  одним
помощником.

253

(2) Установка:

(a)  Установку проведите в обратном порядке;
(b)  Отрегулируйте положение капота.

(3) Регулировка  капота. Подсоедините  петли  к  капоту. Отрегулируйте  вертикальное

положение капота и положение фиксатора капота:
(a) Ослабьте болты крепления капота к петлям;
(b) Отрегулируйте  зазор  между  капотом  и  передними  крыльями. Для  регулировки,

ослабьте болты и перемещайте капот;

(c) Закройте капот;
(d) Проверьте регулировку;
(e) При необходимости, еще раз откройте капот и проведите регулировку;
(f) Отрегулируйте капот и бампер;
(g) Проверьте регулировку;
(h) Отрегулируйте фиксатор капота;
(i) Затяните болты крепления капота;
(j) Закройте капот.

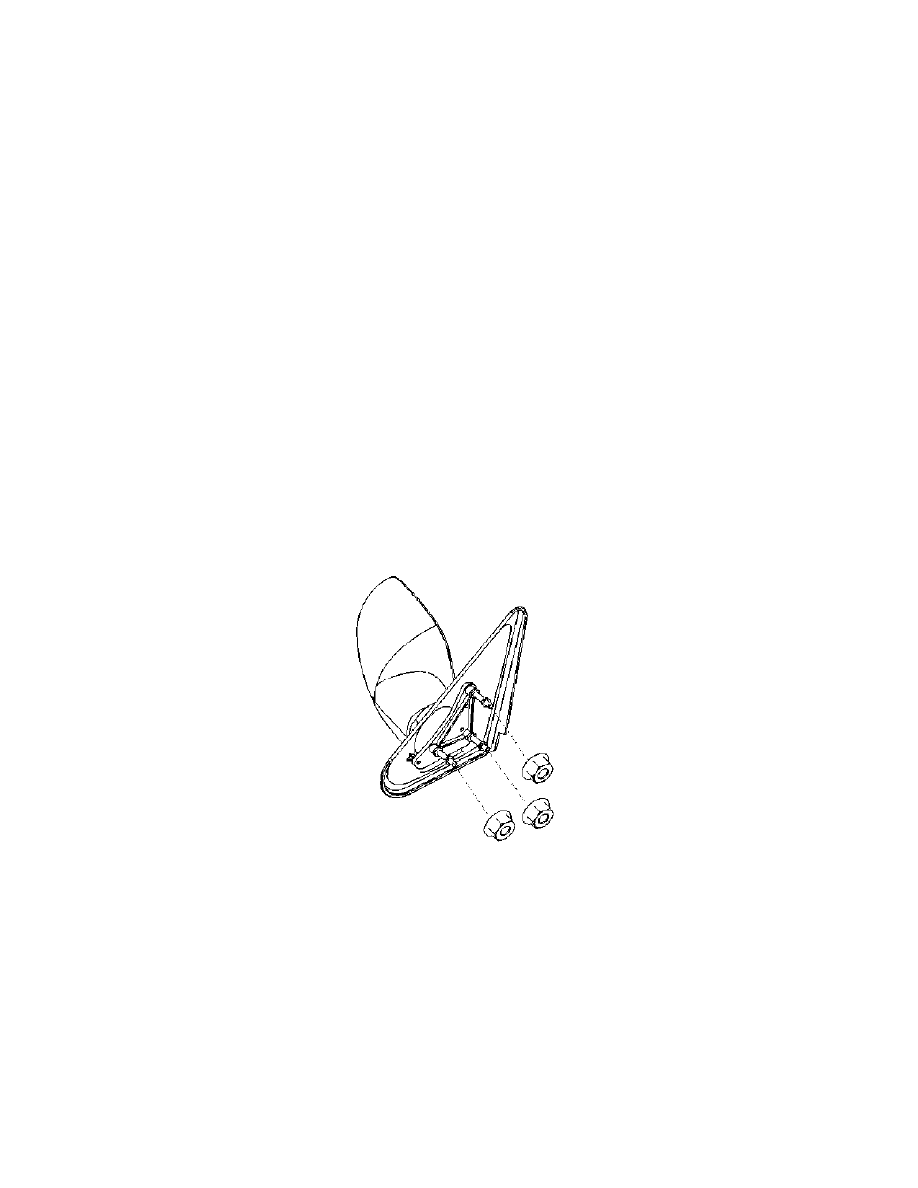

3.  Наружное зеркало заднего вида.

Наружное  зеркало  заднего  вида  можно  складывать  вручную  после  парковки  автомобиля.

Корпус  зеркала  складывается  при  усилии 30Н. Ручка  регулировки  положения  зеркала  заднего
вида  для  удобства  расположена  в  салоне. Для  распознавания  дистанции  и  сохранения
реальности  отображаемого, устанавливается  плоское  зеркало  заднего  вида. Для  увеличения
видимого поля со стороны пассажира устанавливается сферическое зеркало.

(1)  Замена зеркала заднего вида:

(a) Отсоедините минусовую клемму от аккумулятора;
(b) Снимите внутреннюю панель;
(c) Отсоедините разъем проводов зеркала заднего вида;
(d) Снимите винты крепления и стопорные кольца;
(e) Снимите наружное зеркало заднего вида;
(f) Установку  проведите  в  обратном  порядке. Момент  затяжки  винтов  наружного

зеркала заднего вида - 1.5 Нм±2Нм.
