274

(1)  Снятие/установка внутренних панелей передних дверей:

(a) Снимите винты крепления;
(b) Снимите внутреннюю панель передней двери;
(c) Разберите переднюю панель в соответствии с указаниями;
(d) Установку проведите в обратном порядке.

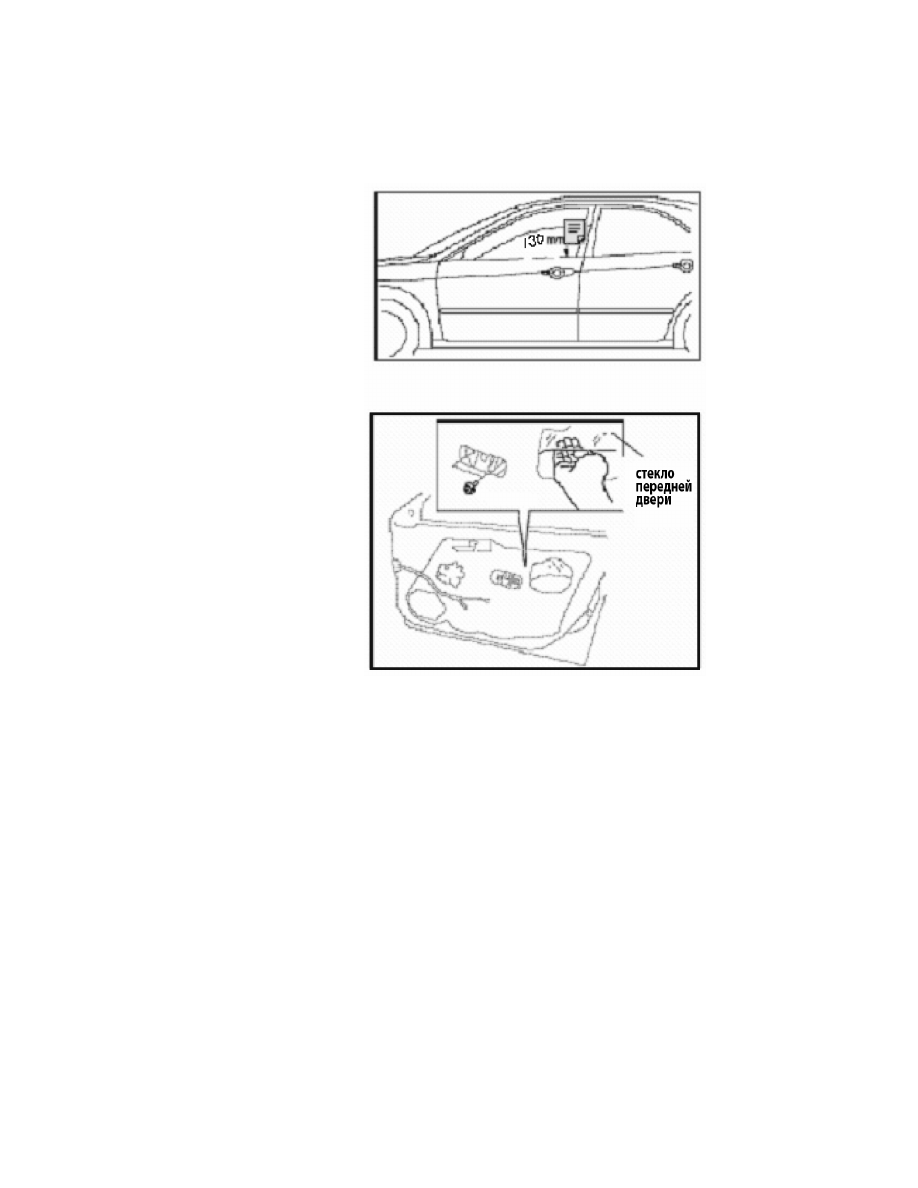

(2)  Снятие и установка стекла передней двери:

(a) Поднимите  стекло  передней  двери, установите  высоту  стекла  над  уплотнителем  в

130 мм;

(b) Отсоедините отрицательную клемму от аккумулятора;
(c) Снимите панель передней двери;
(d) Снимите заглушку;
(e) Снимите винт;
(f) Вставьте руку в отверстие и поднимите стекло передней двери;
(g) Установку проведите в обратном порядке.

275

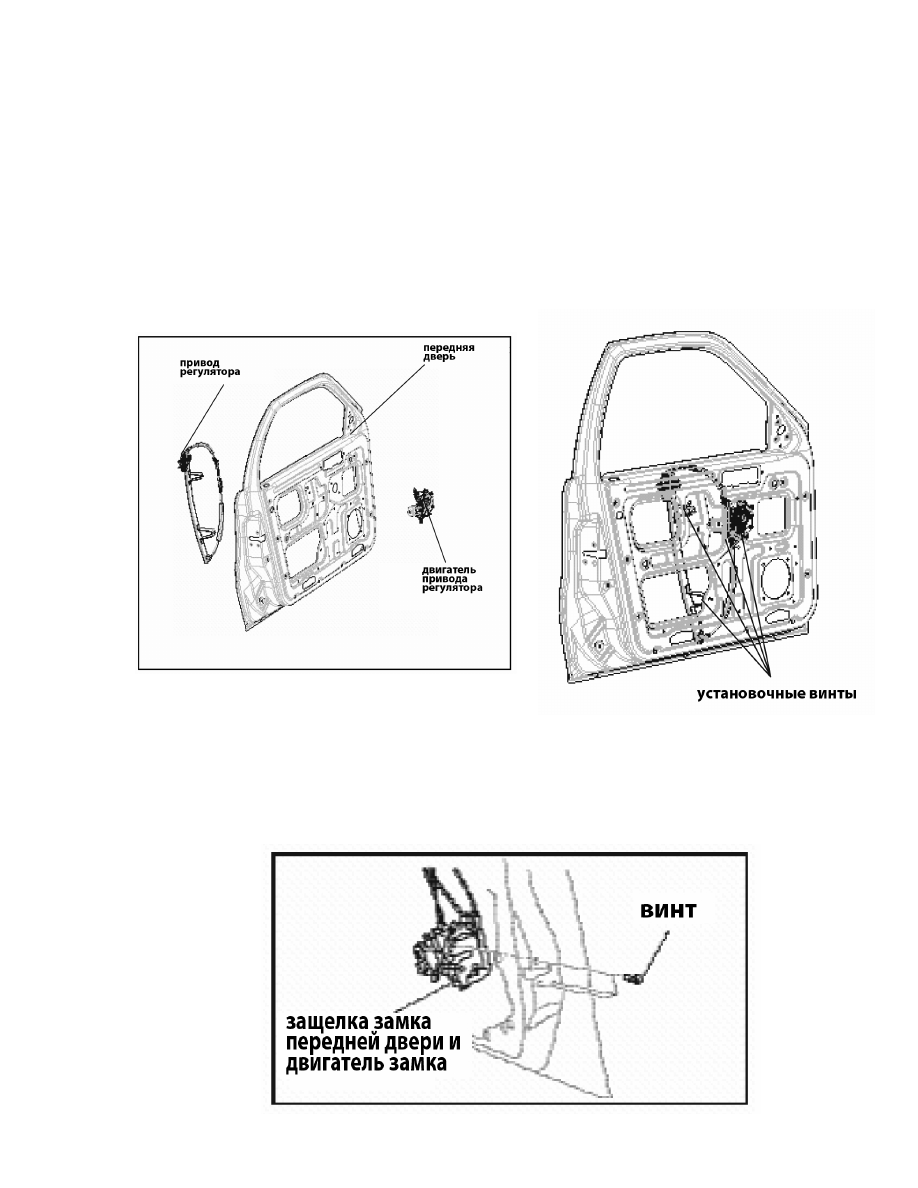

(3)  Снятие\установка механизма стеклоподъемника:

(a) Ослабьте винты крепления как указано на рисунке;
(b) Снимите механизм через отверстие в нижней части двери.

(4)  Снятие\установка замка и привода замка передней двери:

(a) Снимите обшивку передней двери;
(b) Снимите  винты  крепления  и  снимите  замок  передней  двери  и  привод  замка

передней двери;

(c) Установку проведите в обратном порядке.

276

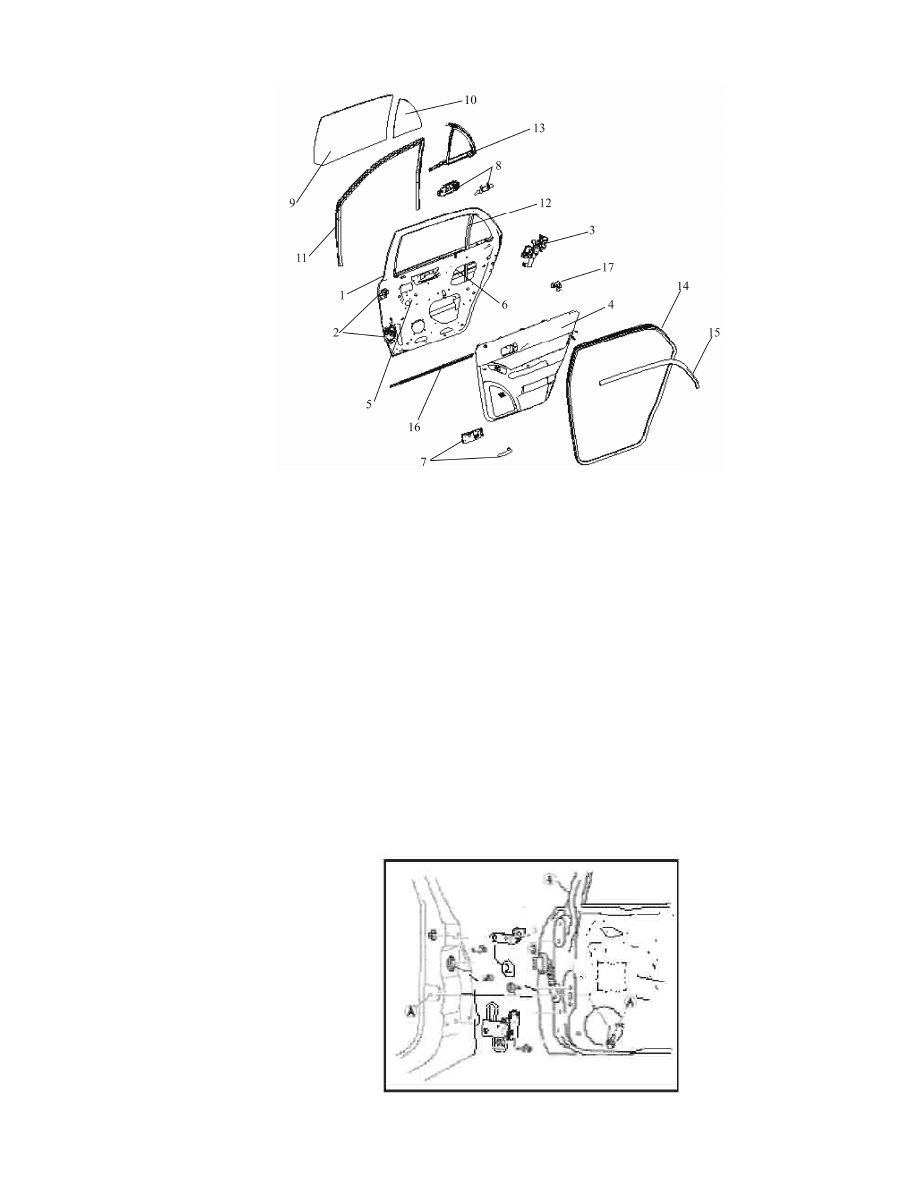

16.  Дверь задняя.

1.Задняя  дверь  2.Петли  задней  двери  3.Замок  и  привод  замка  задней
двери 4.Внутренняя панель задней двери 5.Электромотор привода стекла
6.Механизм  привода  стекла 7.Внутренняя  ручка  задней  двери
8.Наружная  ручка  двери 9.Стекло  задней  двери 10.Боковое  стекло
11.Направляющая  стекла 12.Направляющая  стекла 13.Уплотнитель
бокового  стекла 14.Уплотнитель «А» задней  двери 15.Нижний
уплотнитель  задней  двери 16.Уплотнитель «В» задней  двери
17.Фиксатор замка задней двери

(1)  Снятие\установка задней двери:

(a) Отсоедините минусовую клемму от аккумулятора;
(b) Отсоедините разъем;
(c) Снимите петли задней двери;
(d) Снимите заднюю дверь;
(e) Установку проведите в обратном порядке;
(f) Отрегулируйте заднюю дверь.

277

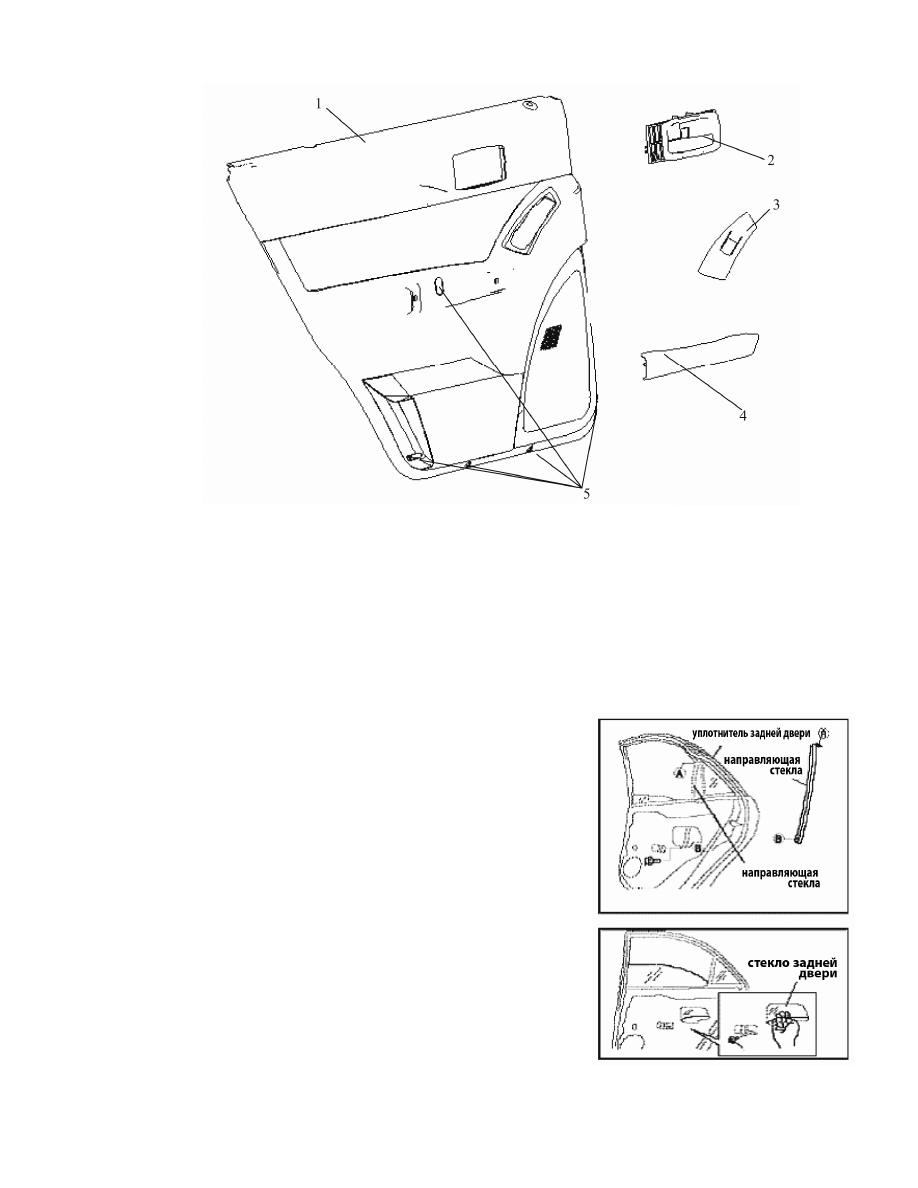

(2)  Внутренние панели задней двери.

1.Внутренняя  панель  задней  двери 2.Внутренняя  ручка  замка
задней  двери 3.Панель  управления 4.Ручка  двери 5.Винт
крепления

(3)  Снятие\установка внутренней панели задней двери:

(a) Снимите винты крепления;
(b) Снимите внутреннюю панель задней двери;
(c) Разберите  внутреннюю  панель  задней

двери;

(d) Установку проведите в обратном порядке.

(4)  Снятие\установка стекла задней двери:

(a) Полностью опустите стекло задней двери;
(b) Снимите рамку стекла задней двери;
(c) Снимите болт;
(d) Снимите направляющую стекла;
(e) Вставьте  руку  в  отверстие  и  поднимите

стекло задней двери;

(f) Установку проведите в обратном порядке.
