Автогрейдеры ГС-250 (ДЗ-98). Бульдозерное оборудование

 (рис.2-54) предназначено для разработки и перемещения грунта, устройства выемок, засыпки ям, траншей, расчистки снега и других вспомогательных работ. Грунты I и II категорий разрабатываются без предварительного рыхле-

ния, грунты III категории и выше, а также мерзлые грунты разрабатываются в предварительно разрыхленном состоянии.

Бульдозерное оборудование состоит из отвала 5 и подвески, к которой относятся толкающая рама 1, тяги 2 и гидроцилиндр 3 подъема и опускания отвала.

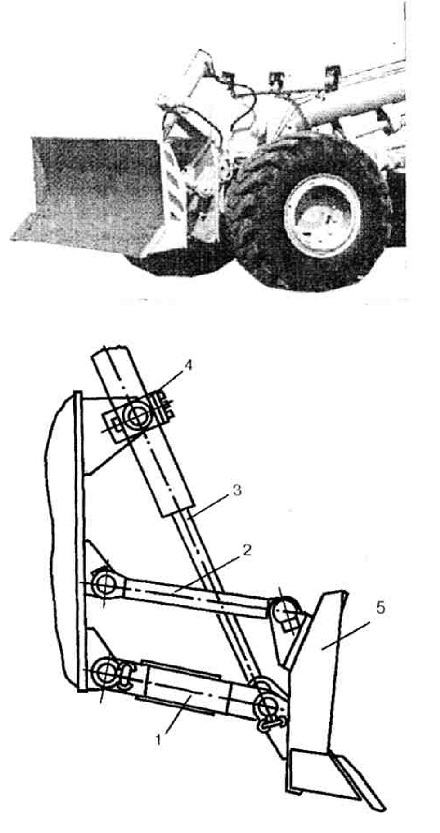

Рис.2.54 Бульдозерное оборудование
1-рама; 2-тяга; 3-гидроцилиндр; 4-кронштейн; 5-бульдозерный отвал


Автогрейдеры ГС-250 (ДЗ-98). Рыхлительное оборудование

 (рис.2-55) имеет назначение аналогичное назначению кир-ковщика (см. выше).

Рыхлительное оборудование состоит из рыхлителя и подвески. Рыхлитель представляет собой литую балку 4, в окна которой вставлены пять зубьев со сменными наконечниками 5. Наконечники крепятся на зубьях с помощью пальца 3, фиксирующегося чекой 2.

Подвеска рыхлительного оборудования аналогична подвеске бульдозерного оборудования (рис.2-54).

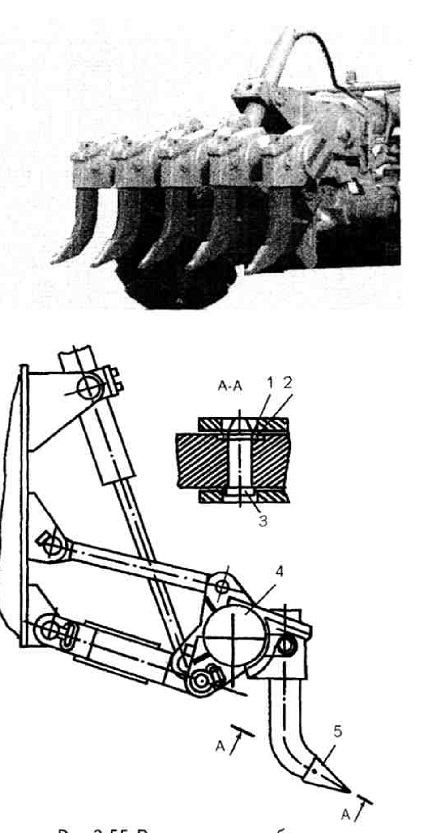

Рис.2.55 Рыхлительное оборудование
1-шайба; 2-проволочная чека; 3 палец; 4-балка рыхлителя; 5-наконечник зуба


Автогрейдеры ГС-250 (ДЗ-98). Путепрокладочное оборудование

 (рис.2-56) предназначено для разработки и перемещения грунтов до IV категории включительно при выполнении следующих работ:

1) прокладка и содержание дорог;

2) планировка на местности;

3) расчистка снега на дорогах и вне дорог при глубине снежного покрова до 1,2

м;

4) срезание кустарников;

5) отрывка котлованов.

Отвал путепрокладочного оборудования состоит из трех основных частей: центрального отвала 1 и шарнирно соединенных с ним двух крыльев 2. Центральный отвал через проушины соединен со штоком гидроцилиндра 4, с помощью которого производится подъем и опускание всего отвала. Крылья отвала с помощью двух гидроцилиндров 3 могут устанавливаться в путепрокладочное, бульдозерное и правое или левое грейдерное положения. При необходимости одно крыло может находиться в путепрокладочном, а второе- в бульдозерном положениях. Поворот крыльев вокруг вертикальной оси происходит при выдвижении штоков гидроцилиндров 3.

Подвеска путепрокладочного оборудования аналогична подвеске бульдозерного (рис.2-54) и рыхлительного оборудования.



Автогрейдеры ГС-250 (ДЗ-98). Снегоочистительное оборудование

(рис.2-57) предназначено для очистки дорог, аэродромов и других территорий от снега способом сдвигания или отбрасывания его в сторону.

Коническая поверхность лобового листа отвала позволяет на малых скоростях очищать дорожное полотно от снега путем сдвигания его в сторону при продольном движении автогрейдера. На повышенных скоростях движения снег отбрасывается в сторону, распределяясь при этом на расстоянии до 15 м, что приводит к отсутствию снежных валов вдоль полотна дороги.
