2.8.2

Автогрейдеры ГС-250 (ДЗ-98). Дополнительное рабочее оборудование



Для расширения области применения автогрейдеров на них устанавливается следующее дополнительное оборудование:

1) кирковщик;

2) бульдозерное оборудование;

3) рыхлительное оборудование;

4) путепрокладочное оборудование;

5) снегоочистительное оборудование.

Все виды дополнительного рабочего оборудования размещены на головке основной рамы автогрейдера и все виды, кроме кирковщика, взаимозаменяемые.

Кирковщик



 (рис.2-53) предназначен для разработки плотных грунтов до IV категории включительно, рыхления изношенных покрытий дорог, взламывания корки мерзлого грунта.

Кирковщик представляет собой литую раму 3, в окна которой вставлены пять зубьев б со сменными наконечниками 4. С помощью тяг 10 и 11 кирковщик присоединяется к головке основной рамы автогрейдера, а с помощью проушин - к гидроцилиндру подъема и опускания.

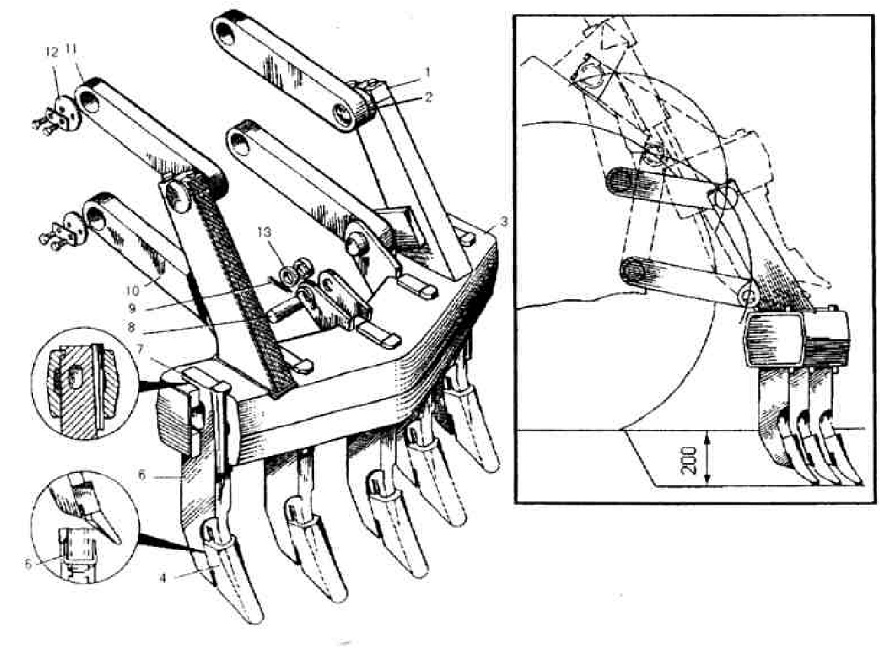

Рис.2.53 Кирковщик
1- крышка; 2,8- пальцы; 3- рама; 4- наконечник; 5- штифт; 6- зуб; 7-клин зуба; 9- шплинт; 10- нижняя тяга; 11-верхняя тяга; 12- шайба; 13- кольцо
