Автогрейдеры ГС-250 (ДЗ-98). Гидропереход





Гидропереход служит для устранения скручивания рукавов гидроцилиндра выдвижения отвала при повороте отвала в горизонтальной плоскости. Маслопроводы распределителя гидросистемы подсоединены к штуцерам гидроперехода, установленным на неподвижном корпусе 2 (рис.2-45).

Рукава гидроцилиндра выдвижения отвала подсоединены к штуцерам подвижной оси 6, вращающейся в корпусе 2 с помощью поводка 1. Такая конструкция обеспечивает свободный поворот отвала вместе с гидроцилиндром и тем самым надежную работу рукавов высокого давления.

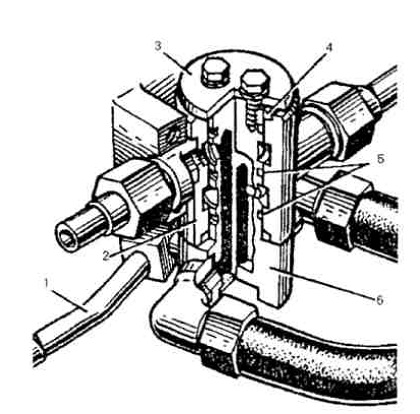

Рис.2-45 Гидропереход 1- поводок; 2- корпус; 3- крышка; 4,5- уплотнительные кольца; 6- ось
