ЗИЛ-5301. Основные указания по разборке и сборке водяного насоса Д-245Е3

Разборка водяного насоса

Снимите насос с двигателя.

Отверните гайку 9 (рисунок 1) крепления шкива привода водяного насоса.

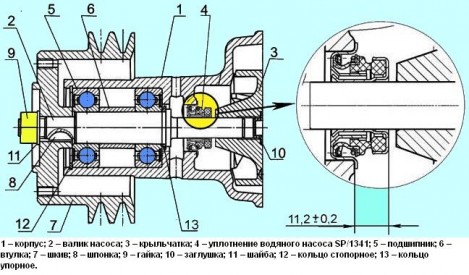

Водяной насосрис. 1

Рисунок 1 – Водяной насос

С помощью съемника снимите шкив 7 водяного насоса.

Извлеките из корпуса насоса кольцо 12, стопорящее подшипниковый узел.

Из торца крыльчатки 3 извлеките заглушку 10, снимите крыльчатку с вала насоса 2, используя резьбовое отверстие в торце крыльчатки (М18x1,5), с помощью специального болта.

Выпрессуйте вал  с подшипниками из корпуса водяного насоса.

Направление выпрессовки - в сторону установки шкива.

Спрессуйте подшипники с вала.

Снимите кольцо упорное 13.

Выпрессуйте сальник из корпуса насоса.

Детали продефектуйте.

Разборка водяного насоса с электромагнитной муфтой вентилятора

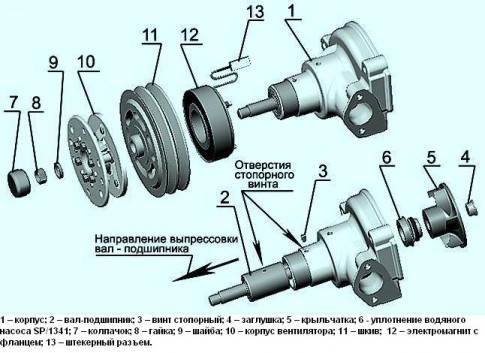

рВодяной насос с электромагнитной муфтой вентилятораис. 2

Рисунок 2 – Водяной насос с электромагнитной муфтой вентилятора

Разъедините  штекерный разъем 13 (Рисунок 2) и снимите насос с дизеля.

Извлеките колпачок 7, отверните гайку 8(резьба левая), снимите шайбу 9 и корпус вентилятора 10.

С помощью съемника снимите шкив 11 и электромагнит с фланцем 12.

Из корпуса водяного насоса выверните стопорный винт 3.

Из торца крыльчатки 5 извлеките заглушку 4 и снимите крыльчатку  с вала насоса, используя резьбовое отверстие в торце крыльчатки (М18x1,5), с помощью специального болта.

Выпрессуйте вал-подшипник из корпуса водяного насоса.

Направление выпрессовки – указано на рисунке.

Выпрессуйте уплотнение 6 из корпуса водяного насоса.

Разборка водяного насоса с вязкостной муфтой вентилятора

Отверните болты 3  (Рисунок 3) крепления проставки 2 с вентилятором 1к шкиву 7 (Рисунок 3) водяного насоса.

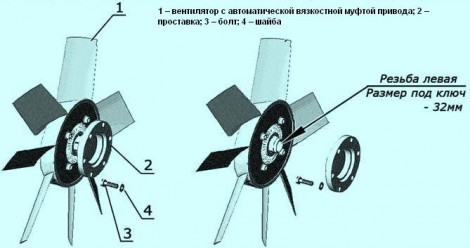

рПривод вентилятораис. 3

Рисунок 3 – Привод вентилятора

Примечание: при необходимости замены вязкостной муфты привода вентилятора следует, удерживая проставку 2 отвернуть муфту с вентилятором ключом S =32 (резьба левая), а затем отвернуть четыре болта 8 (Рисунок 5) крепления муфты к вентилятору.

Отверните гайку 9 (Рисунок 1) крепления шкива 7.

С помощью съемника снимите шкив 7 водяного насоса, извлеките шпонку 8.

Извлеките из корпуса насоса кольцо 12, стопорящее подшипниковый узел.

Из торца крыльчатки 3 извлеките заглушку 10, снимите крыльчатку с вала насоса 2, используя резьбовое отверстие в торце крыльчатки (М18x1,5), с помощью специального болта.

Выпрессуйте вал  с подшипниками из корпуса водяного насоса. Направление выпрессовки - в сторону установки шкива.

Спрессуйте подшипники с вала.

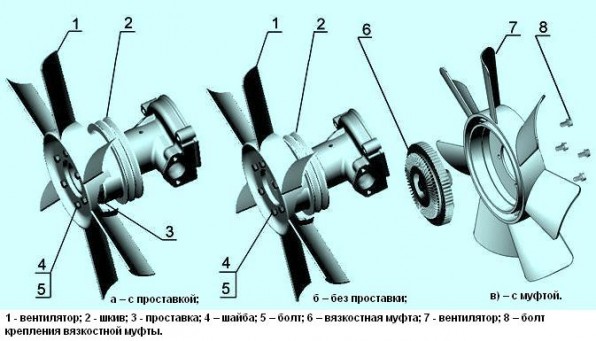

рУстановка вентилятораис. 5

Рисунок 5 – Установка вентилятора

Снимите кольцо упорное 13.

Выпрессуйте сальник из корпуса насоса.

Детали продефектуйте.

Сборка водяного насоса

Установите на вал насоса кольцо упорное 13, напрессуйте подшипники.

Заполните подшипники и подшипниковую полость смазкой Литол 24-МЛ и 4/12-3 в количестве 45г.

Запрессуйте вал с подшипниками в корпус насоса.

Установите кольцо 12, стопорящее подшипниковый узел.

Установите шкив насоса, шайбу и гайку. Гайку затянуть, обеспечив значение крутящего момента 120…140Нм.

Через оправку напрессуйте уплотнение водяного насоса 4 внутренним корпусом на вал водяного насоса и, одновременно, запрессуйте наружным корпусом уплотнения в корпус водяного насоса до упора фланца корпуса уплотнения в привалочную поверхность корпуса насоса, при этом конструктивное исполнение оправки  должно обеспечить напрессовку внутреннего корпуса уплотнения  таким образом, чтобы торцовая поверхность внутреннего корпуса располагалась на расстоянии 11,2±0,2 мм от привалочной поверхности корпуса насоса.

Напрессуйте на вал крыльчатку, установите заглушку в торец крыльчатки. Утопание торца крыльчатки относительно привалочной плоскости корпуса насоса не должно превышать 0,3мм, выступание крыльчатки не допускается.

Установите водяной насос на дизель.

Закрепите проставку с вентилятором на шкиве водяного насоса или вентилятор.







Сборка водяного насоса с электромагнитной муфтой вентилятора

Запрессуйте вал-подшипник в корпус насоса таким образом, чтобы отверстия под стопорный винт в корпусе подшипника и корпусе водяного насоса совместились.

Заверните стопорный винт.

рОсновные конструктивные размеры оправки для запрессовки уплотнения водяного насосаис. 4

Рисунок 4- Основные конструктивные размеры оправки для запрессовки уплотнения водяного насоса

Через оправку (Рисунок 4) напрессуйте уплотнение водяного насоса  внутренним корпусом на вал водяного насоса и, одновременно, запрессуйте наружным корпусом уплотнения в корпус водяного насоса до упора фланца корпуса уплотнения в привалочную поверхность корпуса насоса, при этом конструктивное исполнение оправки  должно обеспечить напрессовку внутреннего корпуса уплотнения  таким образом, чтобы торцовая поверхность внутреннего корпуса располагалась на расстоянии 11,2±0,2 мм от привалочной поверхности корпуса насоса (установочный размер указан на рисунке 1).

Напрессуйте на вал крыльчатку. Утопание торца крыльчатки относительно привалочной плоскости корпуса насоса не должно превышать 0,3мм, выступание крыльчатки не допускается.

В торец крыльчатки установите заглушку.

Напрессуйте на корпус насоса электромагнит с фланцем (Наружный диаметр оправки при напрессовке не должен  превышать диаметр ступицы фланца).

Напрессуйте  шкив на вал.

Установите на вал корпус вентилятора и шайбу.

Заверните гайку (резьба левая), обеспечив значение крутящего момента 120…140 Нм и установите колпачок.

Установите водяной насос на дизель и соедините штекерный разъем.
