ЗИЛ-5301. Доработка управления педалью газа





Конструктивно педаль газа на быке очень жесткая. Управление педалью осуществляется посредством тяг.

И после длительной поездки нога сильно устает. Немного подумав, пришлось доработать этот узел.

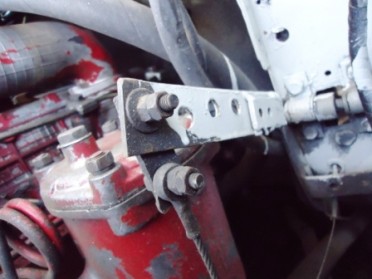

рУстановка тросика на кронштейн газаис. 1

1. Убираем тяги управления.

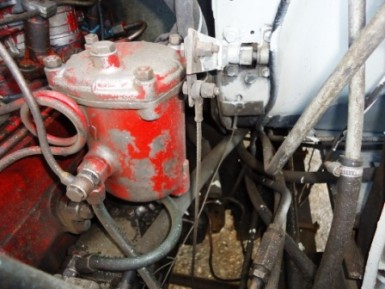

рУстановка тросика на кронштейн газаис. 2

2. На рычаг управления насосом устанавливаем кронштейн, показан на рисунке. Изготавливаем сами из уголка.

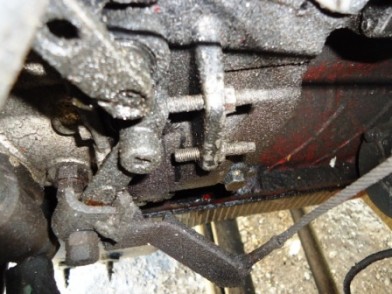

рустановка кронштейна на рычаг насосаис. 3

3. Привариваем пластинку к кронштейну педали.

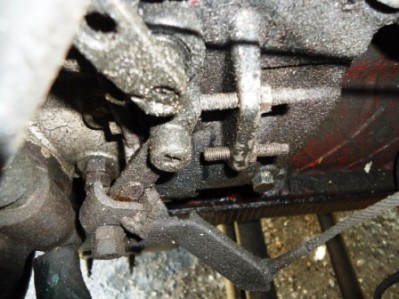

установка кронштейна на рычаг насосарис. 4

4. Тросик хорошо подходит от управления педалью сцепления ВАЗ-2108. (продается в автозапчастях).

5. Все подгоняется опытным путем. Смотрим по фото и делаем.

С этой доработкой уже 8 лет работаю с мягкой педалью.
