ЗИЛ-5301. Перестановка бачка омывателя

На ЗИЛ-5301 неудобно расположен бачок омывателя. Неудобства возникают при заправке его. А также пассажиры могут задеть насос и шланги. Возникла необходимость убрать бачок омывателя в моторный отсек.

рис. 1

Для этого:

1. Снимаем бачок омывателя.

2. Откручиваем кронштейн, на котором висел бачок.

3. Берем пластину стальную толщиной 1,5 – 2 мм.

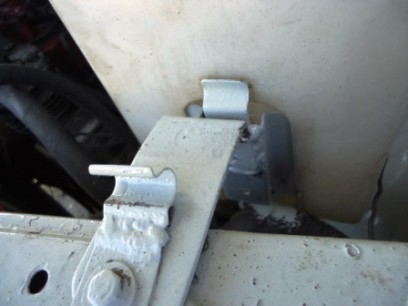

ис. 2

4. Изгибаем пластину и сверлим в ней отверстие диаметром 8 мм и привариваем к ней кронштейн, который мы перед этим открутили, на котором висел наш бачок.

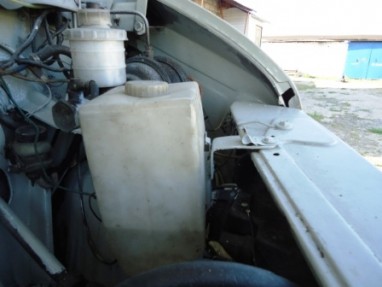

5. Кронштейн закрепляем на облицовке радиатора, как показано на фото. Удобное место, ничего не мешает и удобно при заправке омывателя.

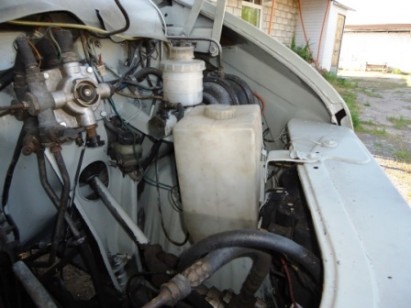

рис. 3

6. Подсоединяем шланги и провода.

7. Минусовой провод можно подсоединить на ближайшую массу.

8. Плюсовой провод протянуть из кабины.

9. Проверяем работоспособность.
