ЗИЛ-5301. Установка предпускового подогревателя

Предпусковой подогреватель

Неплохо зарекомендовал себя предпусковой подогреватель, выпускаемый в Тюмени.

Установка подогревателя.

рис. 1

ВНИМАНИЕ!
При установке не перепутайте входной и выходной патрубки на корпусе электроподогревателя.
Выходной патрубок электроподогревателя, после монтажа, должен находиться в его верхней точке.
Электроподогреватель не должен касаться двигателя и других частей автомобиля.
Рукава не должны иметь перегибы и образовывать петли.

1. Сливаем охлаждающую жидкость с радиатора и блока двигателя, перед этим не забываем открыть кран отопителя салона и открыть заливную пробку.

2. Выкручиваем сливной кран с блока.

3. Закручиваем штуцер (штуцер идет в комплекте с обогревателем, если же штуцера нет в комплекте, то можно заказать токарю или подобрать подобный штуцер).

рис. 2

4. Прикручиваем кронштейн для подвески подогревателя.

Прикручиваем его на болт, которым крепится корпус масляных клапанов.

Установка электроподогревателя двигателя на ЗИЛ - 5301

рис. 3

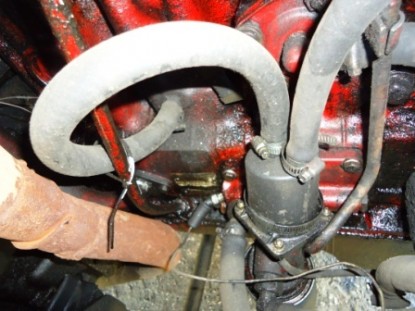

5. Хомутом закрепляем подогреватель.

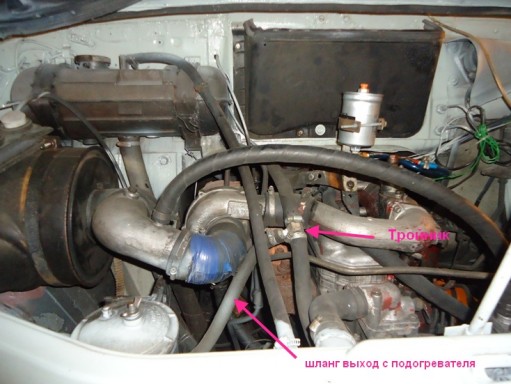

6. Разрезаем шланг, который идет от отопителя к помпе, в это место устанавливаем тройник (идет в комплекте с подогревателем).

рис. 4

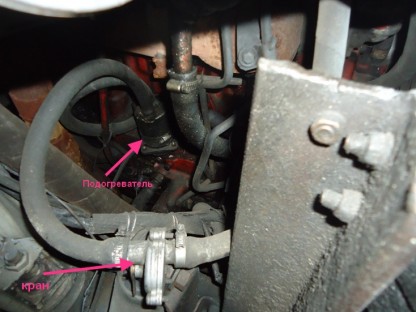

7. Подсоединяем к тройнику шланг и соединяем его с подогревателем (на выход подогревателя).

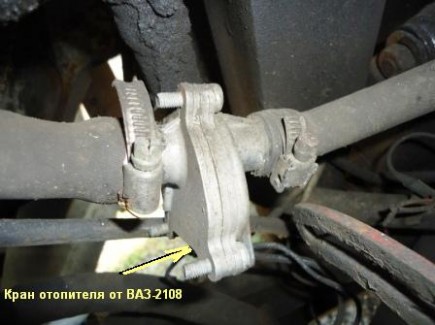

Можно в это соединение установить кран (кран подойдет от ВАЗ-2108 с отопителя). При закрытии крана увеличивается эффективность отопителя при работе двигателя зимой. Единственное что нужно не забывать открывать кран при включении предпускового подогревателя, а то он выйдет из строя (сгорит ТЭН, не спасет температурное реле, которое установлено в подогревателе).

8. Соединяем шланг на входе в подогреватель.

рис. 5

Соединения все перед установкой промазываем герметиком.
