Lada Xray. Снятие системы выпуска отработавших газов в сборе







Отсоединить колодку жгута проводов от колодки 1, рисунок 9-2, диагностического датчика кислорода.

Отсоединить от кронштейна крепления колодку диагностического датчика кислорода.

Отвернуть диагностический датчик 2 кислорода (ключ кольцевой 22).

Отвернуть два болта крепления каталитического нейтрализатора к выпускному коллектору, снять пружины (головка сменная 13, удлинитель и вороток трещоточный).

Подвести под поперечную балку рычагов 1, рисунок 9-8, задней подвески до упора опорную часть гидравлической трансмиссионной стойки (стойка гидравлическая трансмиссионная типа СГ-1 "ГАРО").

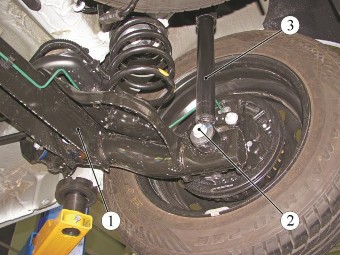

Рисунок 9-8 - Отсоединение амортизаторов от рычагов задней подвески:

1 - рычаги задней подвески;

2 - болт;

3 - амортизатор задней подвески








Отвернуть и извлечь болты 2 крепления амортизаторов 3 к рычагам задней подвески и аккуратно опустить рычаги задней подвески, не допуская натяжения тормозных шлангов (стойка гидравлическая трансмиссионная типа СГ-1 "ГАРО", головка сменная 21, вороток трещоточный).

Извлечь кронштейны системы выпуска отработавших газов из подушек подвески (в случае необходимости подушки подвески разрезать), снять систему выпуска отработавших газов в сборе и уплотнительное кольцо Уплотнительное кольцо подлежит замене (отвертка плоская, нож технологический). Операцию выполнять с помощником.

Снять с кронштейнов кузова подушки подвески системы выпуска отработавших газов. Подушки, имеющие растрескивания и разрывы, подлежат замене (отвертка плоская).













Установка
Установка системы выпуска отработавших газов в сборе

Смазать мыльным раствором подушки подвески системы выпуска отработавших газов и установить на кронштейны кузова (кисть, мыльный раствор, тара технологическая).

Установить новое уплотнительное кольцо и систему выпуска отработавших газов в сборе на автомобиль, вставив кронштейны в подушки подвески, установленные на кузове. Операцию выполнять двумя исполнителями.

Установить две пружины и ввернуть два болта крепления каталитического нейтрализатора к выпускному коллектору. Момент затяжки гаек 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель и вороток трещоточный, ключ моментный).

Поднять гидравлическую стойку с рычагами 1, рисунок 9-8, задней подвески, присоединить амортизаторы 3 к рычагам задней подвески, установить новые болты 2. Момент затяжки болтов крепления амортизаторов 105 Н.м (10,5 кгс.м) (стойка гидравлическая трансмиссионная типа СГ-1 "ГАРО", головка сменная 21, вороток трещоточный, ключ моментный).

Опустить опорную часть гидравлической трансмиссионной стойки и вывести стойку из-под автомобиля.

Установить диагностический 2, рисунок 9-2, датчик кислорода в соответствии с настоящей ТИ.

Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с требованиями ТИ 3100.25100.20597.
Установка основного глушителя

Установить новую муфту 1, рисунок 9-3, на выпускную трубу дополнительного глушителя.

Нанести мыльный раствор на кронштейн основного глушителя (кисть, мыльный раствор, емкость технологическая).

Установить основной глушитель на автомобиль, вставив при этом кронштейн в подушку подвески на кузове автомобиля (отвертка плоская).

Выставить выпускной трубопровод до соприкосновения с выступами внутри ремонтной муфты и затянуть гайку 2 стяжного болта муфты 1, соединяющей трубопровод. Момент затяжки гаек стяжных болтов 25 Н.м (2,5 кгс.м) (головка сменная 13, удлинитель и вороток трещоточный, ключ моментный).




Установка дополнительного глушителя

Установить две новые муфты 1, рисунок 9-3, на трубопроводы дополнительного глушителя.





Нанести мыльный раствор на кронштейн дополнительного глушителя (кисть, мыльный раствор, емкость технологическая).

Установить дополнительный глушитель на автомобиль, вставив при этом кронштейн в подушку подвески на кузове автомобиля (отвертка плоская).

Выставить выпускной трубопровод до соприкосновения с выступами внутри ремонтной муфты и затянуть гайки 2 стяжных болтов муфт 1, соединяющих трубопроводы. Момент затяжки гаек стяжных болтов 25 Н.м (2,5 кгс.м) (головка сменная 13, удлинитель и ключ трещоточный, ключ моментный).



Установка каталитического нейтрализатора



Установить каталитический нейтрализатор 1, рисунки 9-1, и новое уплотнительное кольцо на автомобиль.

Установить две пружины, и ввернуть два болта крепления каталитического нейтрализатора к выпускному коллектору. Момент затяжки болтов 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель и вороток трещоточный, ключ моментный).

Установить новую муфту 1, рисунок 9-3, на трубопровод каталитического нейтрализатора.

Установить впускную трубу дополнительного глушителя в муфту на выпускной трубе каталитического нейтрализатора, выставить выпускной трубопровод до соприкосновения с выступами внутри ремонтной муфты и затянуть гайку 2 стяжного болта муфты 1 , соединяющей трубопроводы. Момент затяжки гайки стяжного болта 25 Н.м (2,5 кгс.м) (головка сменная 13, удлинитель и ключ трещоточный, ключ моментный).

Установить диагностический 2, рисунок 12-2, датчик кислорода в соответствии с настоящей ТИ.

Присоединить клемму провода "массы" к аккумуляторной батарее в соответствии с требованиями ТИ 3100.25100.20597.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934, пп. 1.19.14.2, 2.19.21.3 в объеме выполненных работ.
