Lada Xray. Снятие дополнительного глушителя

Lada Xray. Снятие дополнительного глушителя

Поднять автомобиль на высоту, удобную для выполнения работы, отвернуть гайки 2, рисунок 9-3, стяжных болтов муфт 1, соединяющих трубопровод системы выпуска отработавших газов, ослабить муфты (головка накидная 13, удлинитель и вороток трещоточный, отвертка плоская).

В случае, если система выпуска цельная, то на трубопроводе системы выпуска отработавших газов отметить маркером середину В между метками А и Б зон резки, как показано на рисунке 9-4 (линейка).

Разрезать трубопровод системы выпуска отработавших газов с помощью трубореза между каталитическим нейтрализатором и дополнительным глушителем в соответствии с разметкой посередине между двумя метками 1, рисунок 9-6 (труборез цепной типа 60 11 00 01 ф. "Stahlwille").

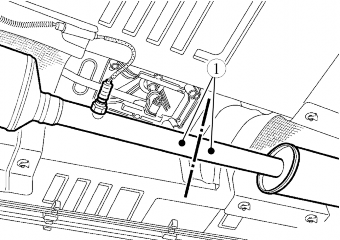

Рисунок 9-7 - Резка трубопровода системы выпуска отработавших газов между каталитическим нейтрализатором и дополнительным глушителем:
1 - метки зоны резки

Разрезать трубопровод системы выпуска отработавших газов с помощью трубореза между дополнительным и основным глушителями в соответствии с разметкой посередине между двумя метками 1, рисунок 9-7 (труборез цепной типа 60 11 00 01 ф. "Stahlwille").

Рисунок 9-7 - Резка трубопровода системы выпуска отработавших газов между основным и дополнительным глушителями:
1 - метки зоны резки

Закрепить основной глушитель технологическим крюком к кузову автомобиля (крюк технологический).
Отсоединить кронштейн дополнительного глушителя от подушки подвески (в случае необходимости подушку подвески разрезать), снять дополнительный глушитель и муфты (при наличии). Муфты подлежат замене (отвертка плоская, нож технологический). Операцию выполнять с помощником.
Удалить заусенцы на частях выпускного трубопровода, которые будут повторно использоваться на автомобиле (напильник плоский).

Снятие основного глушителя

Поднять автомобиль на высоту, удобную для выполнения работы, отвернуть гайку 2, рисунок 9-3, стяжного болта муфты 1, соединяющей трубопровод системы выпуска отработавших газов, ослабить муфту (при наличии) (головка накидная 13, удлинитель и вороток трещоточный, отвертка плоская).

В случае, если система выпуска цельная, то на трубопроводе системы выпуска отработавших газов отметить маркером середину В между метками А и Б зоны резки, как показано на рисунке 9-4 (линейка).

Разрезать трубопровод системы выпуска отработавших газов с помощью трубореза в соответствии с разметкой посередине между двумя метками 1, рисунок 9-7, на трубопроводе (труборез цепной типа 60 11 00 01 ф. "Stahlwille").

Отсоединить кронштейн основного глушителя от подушки подвески (в случае необходимости подушку подвески разрезать), снять основной глушитель и муфту (при наличии). Муфта подлежит замене (отвертка плоская, нож технологический).

Удалить заусенцы на частях выпускного трубопровода, которые будут повторно использоваться на автомобиле (напильник плоский).
