Lada Xray. Адсорбер двигателя

Lada Xray. Адсорбер двигателя

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т, ключ гаечный 10).

Снять щиток грязезащитный переднего бампера правый в соответствии с требованиями ТИ 3100.25100.20599.

Нажать на пружинные фиксаторы соединителей трубок 2 и 5, рисунок 8-34, и движением вдоль оси штуцеров отсоединить трубки от адсорбера 1 .

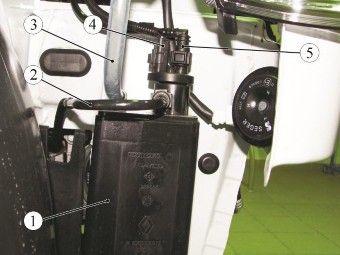

Рисунок 8-34 - Отсоединение трубок и колодки жгута проводов от адсорбера:

1 - адсорбер;

2 - трубка улавливания паров топлива;

3 - трубка сапуна;

4 - колодка жгута проводов к электромагнитному клапану продувки адсорбера;

5 - трубка адсорбера

Отсоединить трубку 3 сапуна от адсорбера.

Отсоединить колодку 4 электромагнитного клапана от адсорбера.

Отвернуть две гайки 1, рисунок 8-35, крепления адсорбера и снять адсорбер 2 с автомобиля (головка сменная 13, удлинитель, вороток).

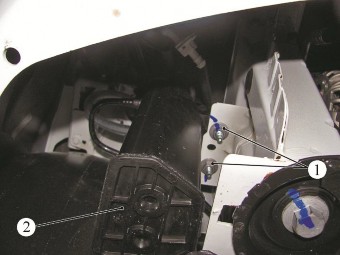

Рисунок 8-35 - Снятие адсорбера:

1 - гайки крепления адсорбера;

2 - адсорбер

Установка

Установить адсорбер 2, рисунок 8-35, на автомобиль, установить и затянуть гайки 1 крепления адсорбера (головка сменная 13, удлинитель, вороток).

Присоединить колодку 4, рисунок 8-34, электромагнитного клапана к адсорберу.

Присоединить трубку 3 сапуна к адсорберу.

Присоединить трубки 2 и 5 к адсорберу движением вдоль оси штуцеров до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубок.

Установить щиток грязезащитный переднего бампера правый в соответствии с требованиями ТИ 3100.25100.20599.
Присоединить клемму провода "массы" к аккумуляторной батарее (ключ гаечный 10).
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934 пп. 1.19.6, 1.19.14.
