Lada Xray. СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ - СНЯТИЕ /
УСТАНОВКА
Особенности устройства
Отработавшие газы отводятся из двигателя через выпускной коллектор и
систему выпуска газов, включающую в себя каталитическиий нейтрализатор
1, рисунок 9-1, глушитель
2 дополнительный и глушитель 3 основной. Система выпуска газов выполнена
в виде единой сварной конструкции, которая подвешена к кузову автомобиля
с помощью двух резиновых подушек. Возможна замена отдельных узлов
системы выпуска газов с применением резки трубопроводов и дальнейшей
сборки с помощью ремонтных зажимных муфт. Для этой цели на системе
выпуска предусмотрены две зоны А и Б для выполнения резки. Со стороны
каталитического нейтрализатора система выпуска при помощи болтов
крепится фланцем к выпускному коллектору.

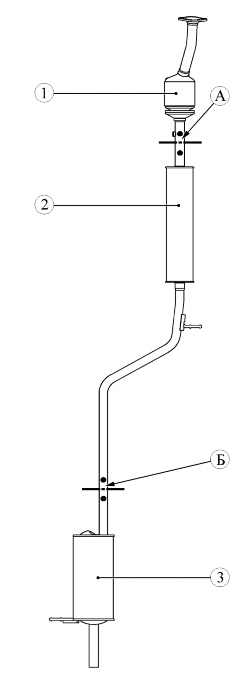

Рисунок 9-1 - Система выпуска отработавших газов автомобиля с двигателем
H4M:
1 - каталитический нейтрализатор;
2 -дополнительный глушитель;
3 - основной глушитель;
А - зона резки;
Б - зона резки
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным
тормозом, выключить зажигание и отсоединить клемму провода "массы" от
аккумуляторной батареи (подъемник электрогидравлический типа П-3,2Г
грузоподъемностью 3,2 т, ключ гаечный 10).
Снятие каталитического нейтрализатора
Отсоединить колодку жгута проводов от колодки 1, рисунок 9-2,
диагностического датчика кислорода.

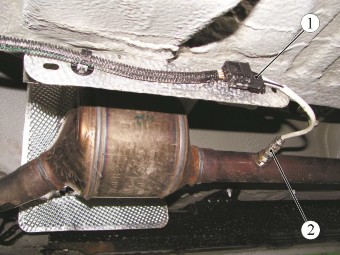

Рисунок 9-2 - Снятие диагностического датчика кислорода:
1 - колодка диагностического датчика кислорода;
2 - диагностический датчик кислорода
Отсоединить от кронштейна крепления колодку диагностического датчика
кислорода. Отвернуть диагностический датчик 2 кислорода (ключ кольцевой
22).

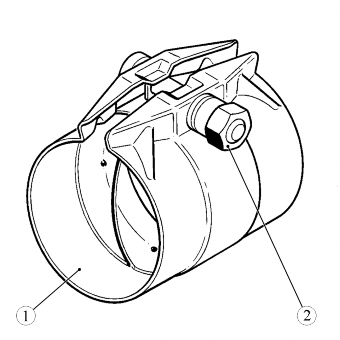

Рисунок 9-3 - Соединительная муфта трубопровода системы выпуска
отработавших газов:
1 - соединительная муфта;
2 - гайка стяжного болта
При наличии соединительной муфты 1, рисунок 9-3,
отвернуть гайку 2 стяжного болта муфты, соединяющей трубопровод системы
выпуска отработавших газов, ослабить муфту (головка сменная 13,
удлинитель, ключ трещоточный).
В случае, если система выпуска цельная, то на трубопроводе 1, рисунок
9-4, системы выпуска отработавших газов, отметить маркером середину В
между метками А и Б зоны резки, как показано на рисунке (линейка).

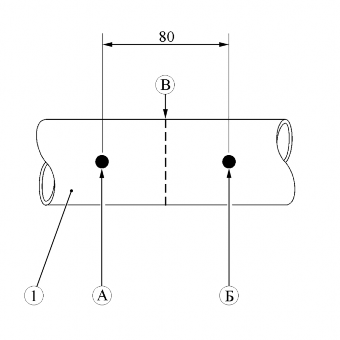

Рисунок 9-4 - Разметка зоны резки трубопровода системы выпуска
отработавших газов:
1 - трубопровод системы выпуска отработавших газов;
А, Б - метки зоны резки;
В - середина между метками А и Б (место выполнения реза трубопровода)
Разрезать трубопровод 1, рисунок 9-5, системы выпуска отработавших газов
с помощью трубореза 2 в соответствии с разметкой посередине между двумя
метками на трубопроводе (труборез цепной типа 60 11 00 01 ф. "Stahl
wille").

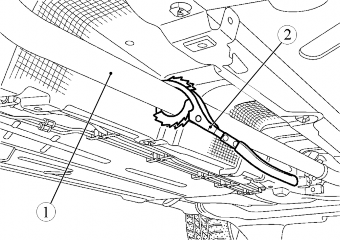

Рисунок 9-5 - Резка трубопровода системы выпуска отработавших газов:
1 - система выпуска отработавших газов;
2 - труборез
Отвернуть два болта крепления каталитического нейтрализатора к
выпускному коллектору, снять пружины (головка сменная 13, удлинитель и
вороток трещоточный).
Снять каталитический нейтрализатор 1, рисунок 9-1, и уплотнительное
кольцо. Уплотнительное кольцо подлежит замене.
Удалить заусенцы на частях выпускного трубопровода,
которые будут повторно использоваться на автомобиле (напильник плоский).
Снять муфту (при наличии) с трубопровода (отвертка плоская). Муфта
подлежит замене.
