9.7  Правила безопасности при работе на грейдере

Категорически  запрещается  находиться  в  зоне  поворота  отвала  при  регулировке  его  угла,  в  особенности  при
изменении угла наклона отвала.

Перед ослаблением фиксаторов моста на раме учитывайте положение центра тяжести для системы тяговых балок
/ поворотного круга / отвала, т.к. происходит опрокидывание системы по линии действия силы, проходящей через
центр тяжести, сразу после ослабления фиксаторов.

Ослабляйте фиксатор поворотного моста при зазоре не более 100 мм между опущенным отвалом и грунтом.
Фиксатор можно привести в действие только при остановленном инструменте (электрическая блокировка).

Не разрешается превышать предельные значения углов наклона машины.

При работе категорически запрещается находиться в опасной зоне грейдера.

При работе под деревьями обратить внимание, чтобы ветки деревьев не ударяли по стеклам машины.

Запрещается  с  разгона  производить  вскрытие  или  рыхление  твердых  грунтов  (или  других  плотных  покрытий).
Появляющиеся  при  этом  динамические  и  ударные  нагрузки  представляют  опасность  возникновения  несчастного
случая для машиниста и могут привести к поломке машины.

Грейдеры должны использоваться и эксплуатироваться так, чтобы при этом обеспечивалась их устойчивость.






Все  работы  грейдера  всегда  проводите  при  разблокированной  шарнирной  системе
излома.


При реверсе машины для обеспечения безопасности водителя; сохранности деталей привода и уже выполненного
земляного полотна; скорость передвижения нажатием на тормоз должна быть снижена примерно до 10 км/ч.





Руководство по эксплуатации



9









9.8

9.8  Указания по выполнению производственных задач

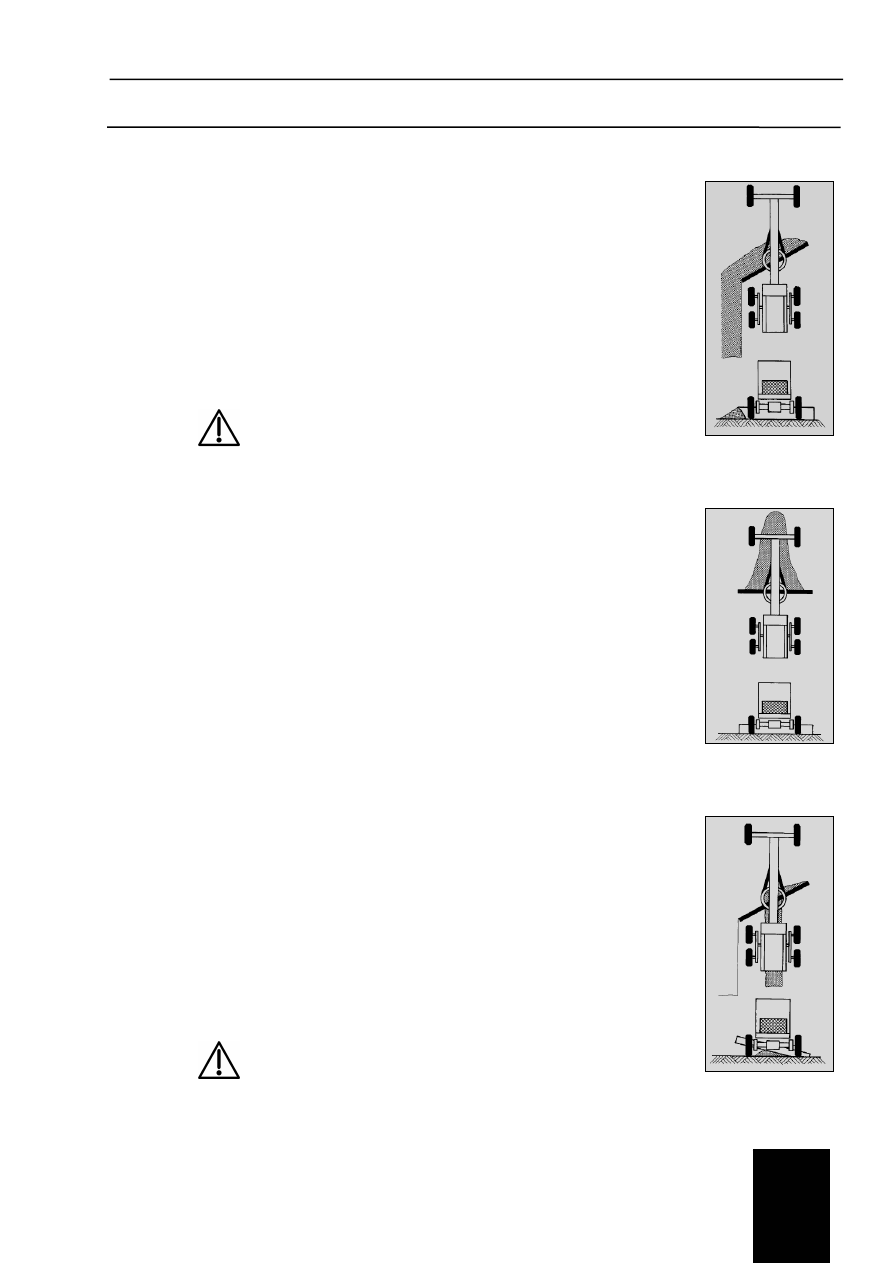

9.8.1  Поперечное перемещение грунта


Рис. 9.8.1/1



Эта  задача  возникает,  например,  при  очистке  края  траншеи  при  нарезке  траншеи  и  при
очистке  подошвы  откоса,  а  также  при  распределении  срезанного  материала  или  при
выемке растительного слоя и т.п.
Углы захвата и резания отвала необходимо устанавливать с учетом указаний раздела 9.6.
При помощи поворотного цилиндра тяговых балок и цилиндра продольного перемещения
отвала  необходимо  установить  отвал  так,  чтобы  отвал материала производился снаружи
колеи.  Слегка  наклоните  передние  колеса  (около 5°) в  направлении  движения
транспортируемого материала (не для грейдеров с приводом на все колеса).






Не  производите  отвал  материала  перед  задними  колесами.  В
этом случае невозможно получение ровной поверхности.



9.8.2  Продольное перемещение грунта


Рис. 9.8.2/1

Продольное  перемещение  отвалом  грейдера  так  как,  например,  ножом  бульдозера,
является,  в  принципе,  невозможным  и/или  неэффективным.  Грейдер  для  таких  задач  не
предназначен.  Необходимость  продольного  перемещения  грейдером  появляется  только
при  окончательном  планировании  и  при  укладке  материала  покрытия.  В  таком  случае
следует установить угол захвата на 90°, а угол резания выбрать большим в зависимости
от  срезаемого  материала.  Не  допускайте  переполнения  отвала  материалом,  т.к.  в
противном случае материал начнет пересыпаться через верхний край отвала. Происходит
заполнение  углублений  в  земляном  полотне.  При  большом  объеме  укладываемого
материала  более  эффективно  производить  предварительное  планирование  передним
отвалом. Передние колеса при этом устанавливаются вертикально.


9.8.3  Нарезка траншеи


Рис. 9.8.3/1 и 9.8.3/2

Нарезка траншеи требует наличия у машиниста уже опыта работы. При нарезке траншеи
оба  ее  откоса  могут  быть  сделаны  при  обработке  с  одной  стороны;  как  альтернатива
каждый  откос  обрабатывается  со  своей  стороны.  В  последнем  случае  для  обоих  откосов
действуют  указания  по  нарезке  «внутренних»  откосов.  Для  нарезки  внутреннего  откоса
котлована (рис. 9.8.3/1) установите отвал на угол захвата 35-40° и сдвиньте его вправо так,
чтобы  правый,  выставленный  вперед  конец  отвала  был  заподлицо  с  наружной  кромкой
правого переднего колеса. Для установки отвала используйте цилиндр перемещения.
При  нарезке  траншеи  передние  колеса  проходят  по  нетронутому  грунту,  задние  колеса
находятся  в  разрезе.  При  последующих  проходах передние и задние колеса проходят по
основанию траншеи. После каждого прохода перед выполнением последующего материал,
отваленный  на  край  траншеи,  следует  убирать  так,  чтобы  он  не  препятствовал
прохождению  колес;  в  противном  случае  невозможно  выполнение  правильного  профиля
траншеи.






При нарезке траншеи не превышайте предельные значения углов
наклона машины (разд. 9.5.1).





Рис. 9.8.1/1







Рис. 9.8.2/1







Рис. 9.8.3/1



Руководство по эксплуатации



9









9.8

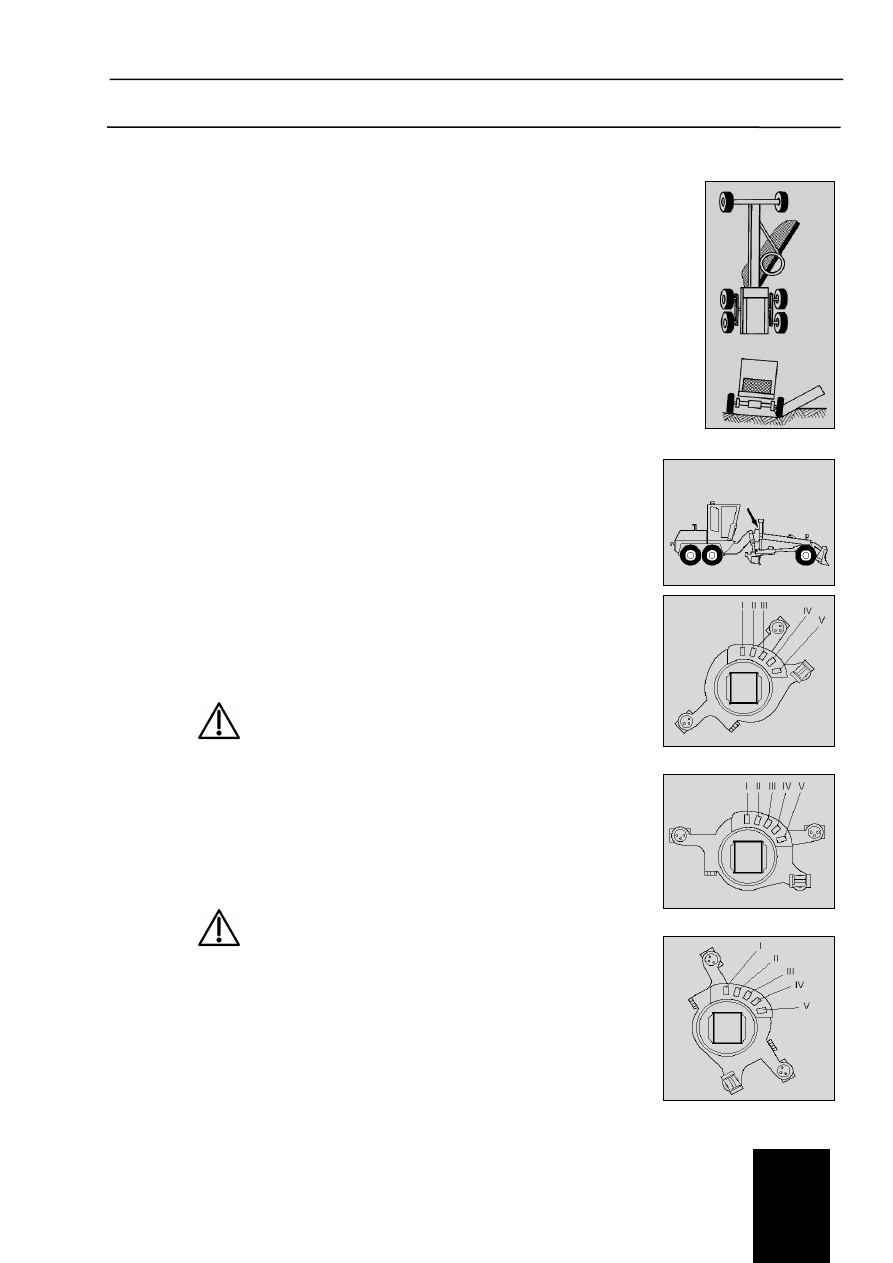

Для  нарезки  наружного  откоса  траншеи  (рис. 9.8.3/2) установите  отвал  на  угол
захвата 20°, и при помощи цилиндра перемещения отвала и поворотных цилиндров
тяговых  балок  отведите  в  сторону  отвал  так,  чтобы  положение  ножа
соответствовало углу откоса.
Правые  передние  и  задние  колеса  проходят  по  основанию  траншеи.  Материал,
отваливаемый  вначале  на  внутренний  откос,  удаляется  затем  по  системе
внутреннего поперечного сечения откоса.








9.8.4  Установка угла наклона


Рис. 9.8.4/1 до 9.8.4/3

В  нормальном  положении  мост  заблокирован  в  положении III (рис. 9.8.4/1). Для
установки  угла  наклона  необходимо  повернуть  поворотный  мост  в  сторону,
противолежащую откос; т.е. для правого откоса поворотный мост следует повернуть
против  часовой  стрелки  (рис. 9.8.4/2), для  левого  откоса  поворотный  мост - по
часовой стрелке (рис. 9.8.4/3). Движение поворота осуществляется при помощи двух
подъемных цилиндров (учтите разд. 9.8.5).
Разблокировка  поворотного  моста  осуществляется  переключателем  слева  от
рулевого колеса на пульте управления рулевой колонки (рис. 9.3/1). Для блокировки
поворотного  моста  поставьте  переключатель  в  нулевое  положение  и  при  помощи
подъемного цилиндра переставьте поворотный мост в позицию блокировки.






Блокировку  моста  производить  в  том  случае,  если  отвал
находится  на  земле  или  над  землей  не  расстоянии  не
более 100 мм! (учтите разд. 9.7!).



9.8.5  Работы, выполняемые на откосах


Рис. 9.8.4/1 до 9.8.4/3

При  помощи  грейдера  можно  производить  обработку  откосов  с  углом  до 90° по
обеим сторонам грейдера.






В течение всего процесса установки углов следует следить
за  системой  и  избегать  возможных  застреваний  из-за
касаний  жестких  частей.  Вероятность  таких  касаний
чрезвычайно

мала.

Результатами

является

предупреждение повреждений на гидроцилиндрах.


Если  известно,  что  основной  объем  производственных  задач  должен  выполняться
на  откосах  с  левой  стороны,  то  следует  отвинтить  палец,  на  котором  крепится
головка  штока  цилиндра перемещения отвала, и защитное ограждение цилиндра с
правой  стороны  и  переместить  их  в  правое  положение.  Установка  угла  наклона
слева настолько же проста, как и установка перед этим угла наклона справа.



Рис. 9.8.3/2





Рис. 9.8.4/1



Рис. 9.8.4/2



Рис. 9.8.4/3





Руководство по эксплуатации



9









9.8



9.9



9.10

Например, установка угла наклона 90° справа производится в следующем порядке:
Поверните  отвал  так,  чтобы  его  правый  конец  находился  бы  у  правого  переднего  колеса.  Выдвиньте  отвал
полностью  вперед  и  установите  наименьший  угол  резания.  Поворотным  цилиндром  поверните  тяговые  балки
вправо и при этом опустите до земли отвал. Ослабьте фиксаторы поворотного моста.

При помощи обоих цилиндров для подъема и опускания отвала поворачивайте поворотный мост против часовой
стрелки  до  тех  пор,  пока  фиксатор  не  защелкнется  в  крайней  канавке I. При  этом  процессе  поршни  правого
цилиндра выдвигаются, а левого цилиндра – втягиваются.
Если поворотный мост снова жестко заблокирован, то при помощи подъемного цилиндра производится установка
угла  наклона.  Для  этого  следует  также  откорректировать  поворотный  цилиндр  тяговой  балки.  Поверните
поворотный круг и отвал в требуемое положение и установите нужный для работы угол резания. При этом следует
обратить  внимание на то, чтобы нижний конец отвала находился на одной линии с наружной кромкой колес или
выше наружной кромки колеса.
Для обработки левых откосов выполняются те же операции. Но при этом поворотный мост следует повернуть по
часовой стрелке в положение «V».
Следует  учитывать  приведенное  выше  указание  по  изменению  шарнирного  соединения  головки  штока  поршня
цилиндра, перемещающего отвал.


9.9  Работа с отвальным щитом

Отвальный щит предназначен для продольного перемещения сыпучих и других материалов, для сгребания в кучи,
для засыпки траншей и котлованов и т.д. Для выемки грунта с резом ниже уровня земляного полотна отвальный
щит грейдера не предназначен. Это является задачей бульдозера. Рабочая длина при работе отвальным щитом
не должна превышать 50 м. Установка и управление производится переключателем согласно рис. 9.3/1.
В  случае  установки  дополнительного  оснащения  управление  и  установку  можно  производить  рычагом.  Он
размещается снаружи с правой стороны (рис. 9.3/10).






При транспортировке в уличном движении разрешается поднимать отвальный щит лишь
настолько, чтобы он не сужал зону освещения передними фарами.



9.10  Работа с кирковщиком

При  помощи  кирковщика  можно  производить  вскрытие  твердого  и  уплотненного  грунта  (без  элементов  горных
пород).  Также  можно  производить  вскрытие  изношенного  дорожного  и  мощеного  покрытия.  Аналогично  можно
использовать  кирковщик  для  перемешивания  при  устройстве  устойчивых  грунтовых  дорог.  При  кирковании
машинист должен работать с помощником, указывающим оптимальное положение зубьев кирковщика.
Для  повышения  эффекта  киркования  отдельные  зубья  могут  быть  откинуты  вверх  и  зафиксированы  (только  для
тяжелых кормовых рыхлителей).






При транспортировке по дорогам все установленные зубья откиньте вниз и зафиксируйте
их (только для тяжелых кормовых рыхлителей).
