Самосвал Terex ТG 190. Руководство - часть 13







Руководство по эксплуатации



5









5  Буксировка машины

При остановленном двигателе прерывается работа гидравлики для всех контуров.
Если машина должна буксироваться, учитывайте и / или выполняйте следующие правила и указания:

Ход рулевого колеса во много раз тяжелее. Использование системы излома невозможно.

Не поворачивайте рулевое колесо стоящей машины.

Включите систему аварийной световой сигнализации.

-  Если  машину  необходимо  отбуксировать  на  расстояние  более 10 км,  снимите  карданный  шарнир  между

выходным валом коробки передач ERGO-Power и входным валом привода.







Запрещается  буксировка  машины  на  расстояние  свыше 10 км  без  снятого  карданного
шарнира!  Это  ведет  к  повреждению  коробки  передач ERGO-Power. Максимальная
скорость при буксировке на расстояние менее 10 км составляет не более 10 км/ч.


-  Буксировку  необходимо  проводить  на  жестком  соединении,  т.к.  после  нескольких  нажатий  на  педаль

ослабляется действие тормоза, поскольку гидроаккумулятор не наполняется.

-  Не приводите в действие никакие рабочие органы. Из-за отсутствия давления их подъем невозможен.
-  Для буксировки машины необходимо использовать буксирно-сцепное устройство, размещенное спереди машины

(на отвальном щите или головной плите рамы).







При выключенном двигателе не работает усилитель рулевого привода.
Запас давления для рабочего тормоза исчерпывается после нескольких торможений.


-  Обезопасьте  стоящую  машину  перед  отпусканием  стояночного  тормоза  от  самопроизвольного  скатывания  с

помощью подкладочных клиньев.

-  Буксирно-сцепное  устройство,  имеющееся  на  борту  машины,  при  помощи  предназначенных  для  этого  винтов

укрепите на передней части машины (отвал или передняя лобовая плита).

-  Если  необходимо  освободить  машину  на  короткой  дистанции  для  буксировки  назад,  следует  использовать

заднее приспособление для буксировки (допоснащение).





Руководство по эксплуатации



7









7  Фиксация шарнирной системы излома


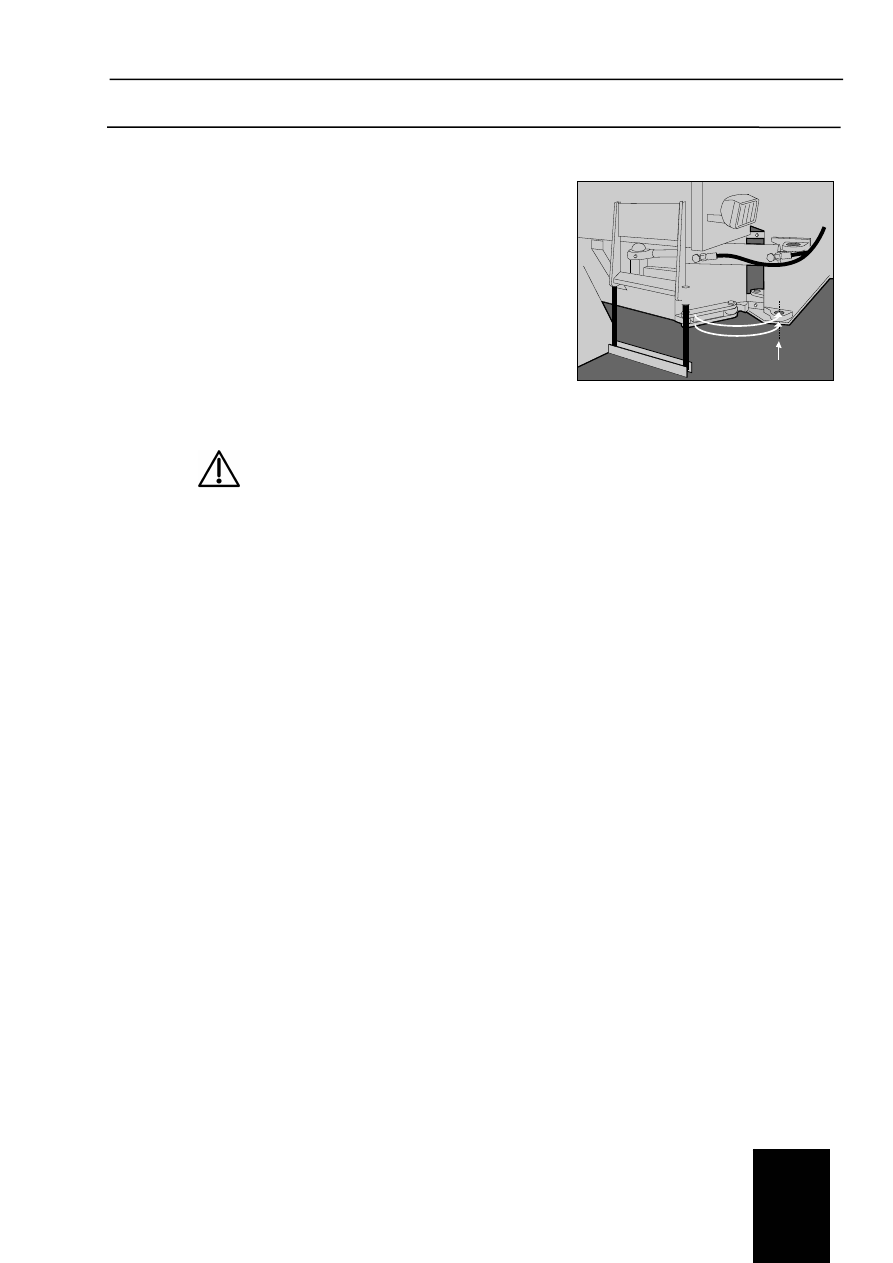

Рис. 7/1

Приведите  машину  в  прямое  положение.  Снимите  фиксацию  и
извлеките  задний  палец  соединительной  планки.  Откиньте  в
направлении  передней  части  рамы  соединительную  планку  и
наложением  совместите  отверстия  на  соединительной  планке  и
фиксирующие проушины на передней части рамы. При необходимости

откорректируйте положение передней части рамы.

Пальцем зафиксируйте шарнирную систему излома.

Законтрите палец пружинной вставкой.






Категорически  запрещается  передвижение
машины  с  незаконтренной  соединительной
планкой.





Рис. 7/1





Руководство по эксплуатации



8









8  Погрузка / выгрузка грейдера на железнодорожный транспорт


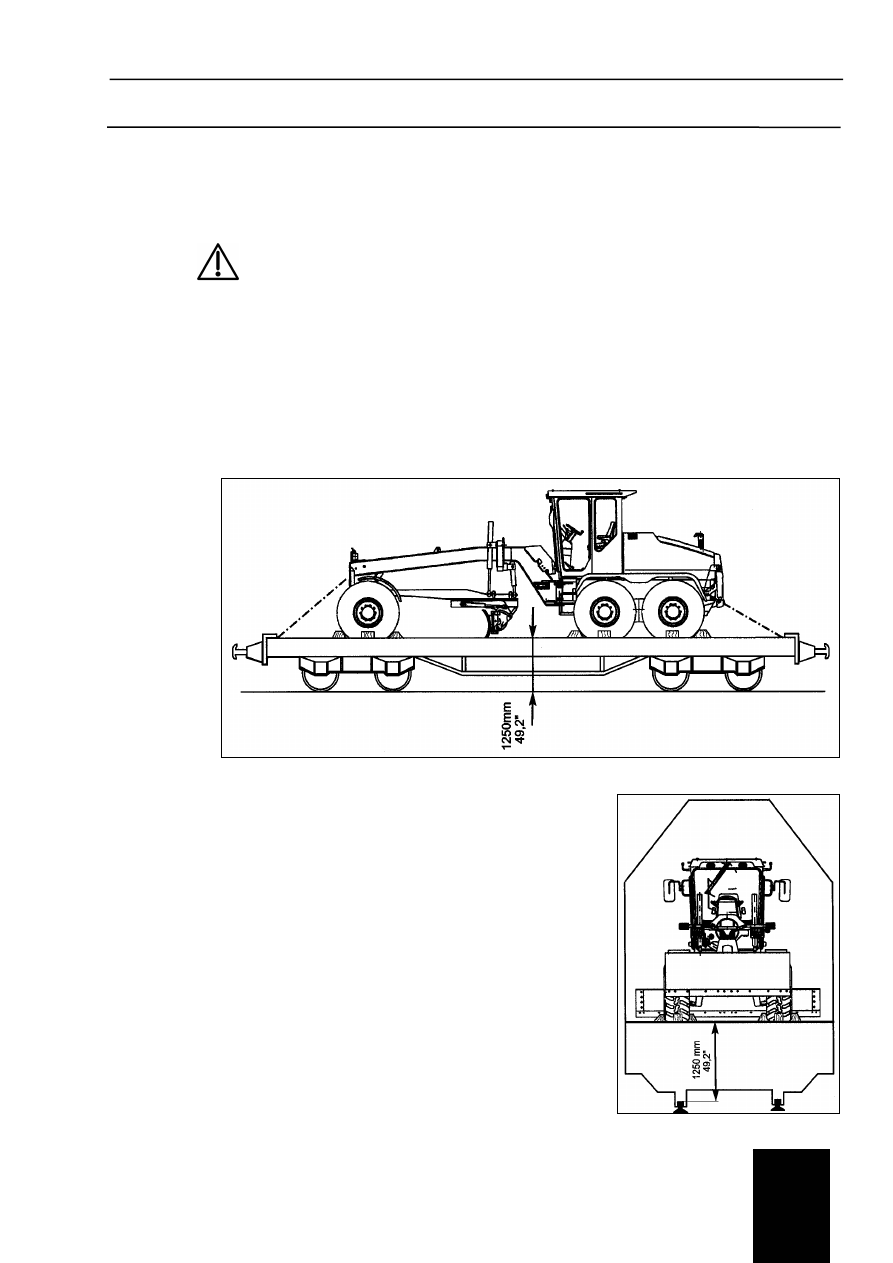

Рис. 8/1 и Рис. 8/2





При погрузке / выгрузке грейдера, прежде всего, действуют предписания железной
дороги, выполняющей транспортировку грейдера.
Грейдер всегда необходимо перевозить в вагоне с заблокированной шарнирной системой
излома и законтренной соединительной планкой.


Поставьте  грейдер  правильно  посередине  вагона.  Застопорите  все 4 колеса  клиньями.  Прикрепите  клинья
гвоздями к полу вагона (соблюдайте правило погрузки / выгрузки). Передний и задний мосты расчальте вперед и
назад  при  помощи  двух  расчалочных  канатов  на  каждый  мост.  Для  этого  используйте  для  каждого  расчала
двойной  расчалочный  канат  диаметром 5 мм (0,2 “) (рис. 8/1). Для  соблюдения  габаритов  погрузки  необходимо
снять аварийный сигнализационный фонарь.



На рис 8/2 представлен грейдер, погруженный на вагон с соблюдением безопасных расстояний согласно правил
Немецкой железной дороги (DR, DB).




Рис. 8/1





Рис. 8/2



Руководство по эксплуатации



9











9.1



9.2

9  Работа на грейдере
9.1   Общие положения и основные правила

Автогрейдеры  являются  самыми  универсальными  и  многоцелевыми  безрельсовыми  землеройно-транспортными
машинами.  Однако  именно  их  универсальность  и  разносторонность  применения  требует  от  машиниста  точного
знания машины и опыта, который ни в коем случае не может быть заменен знанием теории. Поэтому машинист,
начинающий  свою  работу  в  качестве  водителя  грейдера,  должен  накопить  большой  опыт,  чтобы  иметь
возможность использовать данную машину полностью.

Для работы с грейдером могут учитываться следующие основные правила:
1. При работах по выемке грунта действует следующее правило установки угла резания:

Твердый грунт -

малый угол резания,

Связный грунт -

средний угол резания,

Сыпучий грунт -

большой угол резания.

2. Для перемещения массы грунта действует следующее правило:

При  малом  угле  захвата  отвала  относительно  продольной  оси  объем  грунта,  перемещаемого  в  поперечном
направлении, больше, чем при большом угле захвата.

3. Отвал  перемещаемого  материала  всегда  производите  внутри  или  снаружи  колеи.  Ни  в  коем  случае  не

оставляйте материал перед задними колесами.

4. Учтите, что срезается только такое количество материала, сколько уходит в отвал от отвала!
5. Малая  толщина  слоя  снимаемого  материала  и  большее  количество  проходов  дают  более  высокое  качество

земляного полотна, чем большая толщина и малое количество проходов.

6. Скорость для каждого прохода выбирайте так, чтобы не было прерывания тягового усилия во время прохода из-

за  необходимости  изменения  скорости.  Этим  предупреждается  появление  неровностей  земляного  полотна.
Следует  избегать  застревания  машины.  Происходит  закапывание  колес  в  грунт.  Движение  шума  машины
становится прерывистым.

7. Чистовое  или  окончательное  планирование  полотна  всегда  производите  с  малой  толщиной  слоя  снимаемого

материала.  Избегайте  переполнения  отвала.  При  чистовом  или  окончательном  планировании  устанавливайте
для отвала большой угол захвата по отношению к продольной оси.



9.2  Углы установки отвала

В  следующих  разделах  по  работе  грейдера  будут  рассмотрены  углы
установки отвала, которые определены или пояснены здесь.


9.2.1  Угол резания


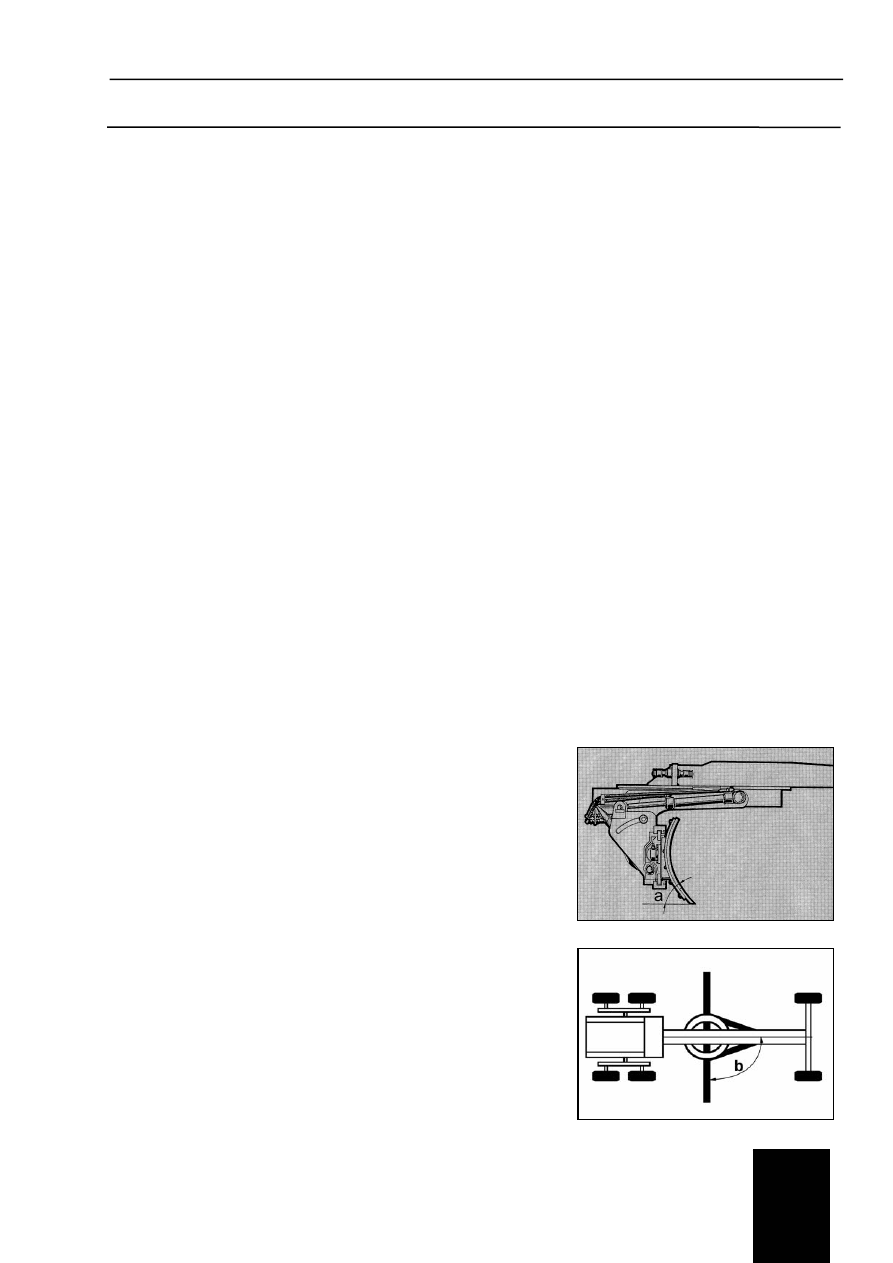

Рис. 9.2/1

Угол  резания  (а) – это  угол  установки  лезвия  ножа  отвала  к
снимаемому  или  обрабатываемому  грунту.  Этот  угол  определяется  в
зависимости от вида работ и твердости грунта.


9.2.2  Угол захвата


Рис. 9.2/2

Угол  захвата (b) – угол,  под  которым  устанавливается  отвал
относительно продольной оси грейдера. В зависимости от требуемого
направления поперечного перемещения грунта этот угол может быть с
правой  или  с  левой  стороны  грейдера.  Наибольшее  значение  угла
захвата: 90°.



Рис. 9.2/1



Рис. 9.2/2
