TATRA T815. Снятие и установка независимого отопления

1. Причины снятия




   1. Отопление регистрирует повреждение на дисплее панели управления, которое нельзя устранить в монтированном состоянии.

б) Технические условия

1. Достаточное напряжение в электрической сети автомобиля.

2. Разъединить плюсовый кабель от контакта аккумулятора.

в) Порядок снятия

1. Освободить четыре болтовых соединения 1, закрепляющие крышку отопления 2 к полу кабины и снять крышку.

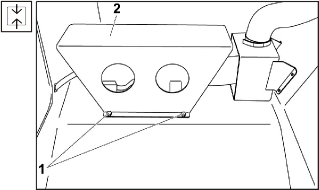

   Рис. 13.115 Крышка отопления - снятие








2. Поднять кабину водителя.

3. Освободить болтовые соединения 1 и 3, прикрепляющие крышку всасывания и выхлопа 2 к полу кабины и снять крышку.

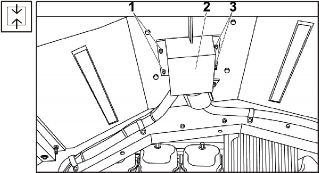

   Рис. 13.116 Крышка всасывания и выхлопа -

   снятие









   Рис. 13.117 Шланги всасывания, выхлопа и топлива - снятие




   10. Опустить кабину водителя.

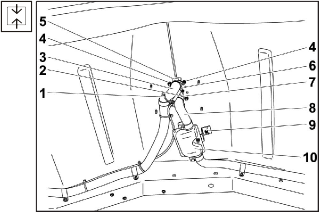

   Рис. 13.118 Отопление - снятие

4. Освободить кабельную связку 1.

5. Освободить стяжку 5 шланга всасывания 3 и снять шланг от отопления.

6. Освободить стяжку 6 топливного шланга 2 и снять шланг от отопления. Будьте осторожны с небольшим количеством дизельного топлива, которое необходимо почистить шерстяной тканью.

7. Освободить болтовое соединение 9, закрепляющее шумоглушитель выхлопа 10 к полу кабины.

8. Освободить стяжку 7 шланга выхлопа 8 и снять шланг от отопления.

9. Отвинтить четыре гайки 4 с пружинными шайбами, прикрепляющими отопление к полу кабины.

1. Отсоединить соединение 2 подвода тока к отоплению и к свече накала.

2. Вынуть отопление 1 вместе с резиновой прокладкой под отоплением и монтированным соединительным шлангом 4 вытягиванием вверх. Вынуть соединительный шланг из ввода в распределении воздуха 5.

3. Освободить стяжку 3 и соединительный шланг 4 снять от отопления 1.

г) Порядок установки

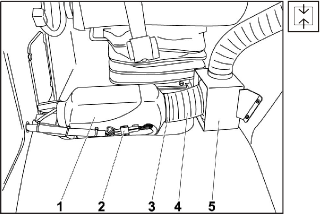

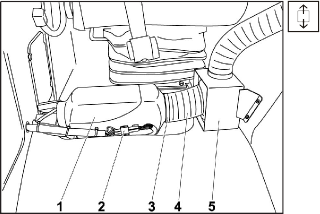

Рис. 13.119 Отопление - снятие

1. Надеть соединительный шланг 4 на экспиратор отопления 1 и закрепить стяжкой 3.

2. Вставить соединительный шланг 4 во ввод в распределении воздуха 5 и закрепить отопление 1 с резиновой прокладкой под корпусом отопления в четыре отверстия в полу кабины.

3. Подсоединить соединение 2 подвода тока к отоплению и к свече накала.




4. Поднять кабину водителя.




5. Закрепить отопление к полу с помощью четырех гаек 4 с пружинными шайбами.

6. Надеть шланг выхлопа 8 на отопление и закрепить его стяжкой 7.

7. Закрепить шумоглушитель выхлопа 10 к полу кабины болтовым соединением 9.

8. Надеть топливный шланг 2 на отопление и закрепить его стяжкой 6.

9. Надеть всасывающий шланг 3 на отопление и закрепить его стяжкой 5.

10. Закрепить топливный шланг 2 кабельной связкой 1 к всасывающему шлангу 3.




11. Приложить крышку всасывания и выхлопа 2 к полу кабины и закрепить его болтовыми соединениями 1 и 3.

12. Опустить кабину водителя.




13. Соединить аккумулятор.

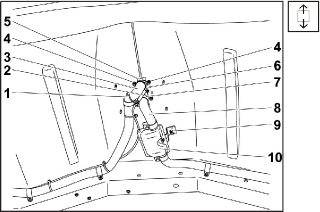

    Рис. 13.120 Шланги всасывания, выхлопа и топлива - установка









    Рис. 13.121 Крышка всасывания и выхлопа -

    установка

14. Выполнить полную проверку работы отопления в различных рабочих режимах, особенно при минимальной и максимальной мощности. Во время управления отоплением соблюдать Инструкцию по уходу автомобилем.

    Примечание:

    Возможно, чтобы отопление нельзя запустить с первого раза из-за наличия воздуха в трубопроводе топлива от дозировочного насоса к отоплению. Поэтому, необходимо повторить запуск несколько раз.



15. Надеть крышку отопления 2 и закрепить ее к полу при помощи четырех болтовых соединений 1.

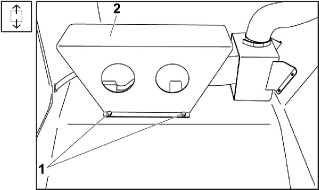

Рис. 13.122 Крышка отопления – установка
