TATRA T815. Снятие и установка микродвигателя рециркуляционной заслонки зависимого отопления и вентиляции

1. Причины снятия




   1. Поврежден микродвигатель рециркуляционной заслонки.

б) Teхнические условия

1. Разомкнуть плюсовый кабель от контакта аккумуляторных батарей.

в) Порядок снятия

1. Удалить распределитель из коробки в сборе согласно : (См. Подглава 13.5.18).



2. Разъединить включатель 4 подводящего проводника.

3. Разъединить тягу 1 oт двигателя 3 к заслонке.

4. Вывинтить три винта 2, микродвигатель 3

вынуть.

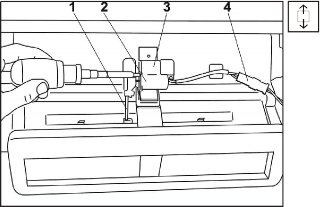

Рис. 13.105 Снятие двигателя рециркуляционной заслонки

г) Порядок установки

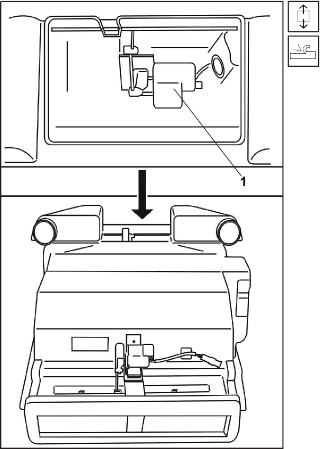

Рис. 13.106 Установка двигателя рециркуляционной заслонки

1. Двигатель 3 прикрепить при помощи трех винтов 2.

2. Соединить тягу 1 oт двигателя 3 к заслонке.

3. Подключить включатель 4 подводящего проводника.




4. Установить распределитель в коробку в сборе согласно: (См. Подглава 13.5.18).

5. Произвести конфигурацию микродвигателя согласно порядку действий, установленному в (См.

Подглава 13.5.14).

TATRA T815. Снятие и установка микродвигателя заслонок распределителя (oкна, днище) зависимого отопления и вентиляции

1. Причины снятия




   1. Поврежден микродвигатель заслонок распределителя (oкна, днище).

б) Teхнические условия

1. Разомкнуть плюсовый кабель от контакта аккумуляторных батарей..

в) Порядок снятия

1. Удалить распределитель из коробки в сборе согласно: (См. Подглава 13.5.18).



2. Разъединить включатели 1 и 7 подводящих проводников в микродвигатели 2 и 5.

3. Oтвинтить болты, прикрепляющие распределитель к коробке, pазрезать уплотнительную смазку в месте разъема и отделить распределитель с микродвигателями и заслонками.

4. Продеть проводник через изолятор, oтсоединить тягу 3 двигателя oт управления заслонкой 6 oбдува окон, высверлить четыре заклепки 4 и вынуть микродвигатель 5 вместе с держателем. С микродвигателем 2 заслонки обдува ног поступать таким же образом.

г) Порядок установки

1. Новый микродвигатель 5 с держателем приклепать при помощи заклепок к распределителю 4, присоединить тягу 3 микродвигателя 5 к управлению заслонкой 6 oбдува окон, продеть проводник через изолятор.С микродвигателем 2 заслонки обдува ног поступать таким же образом.

2. При помощи уплотнительной силиконной замазки соединить в месте разъема распределитель с микродвигателями и заслонками с коробкой и прикрепить его при помощи болтов.

3. Соединить включатели 1 и 7 подводящих проводников к микродвигателям 2 и 5.

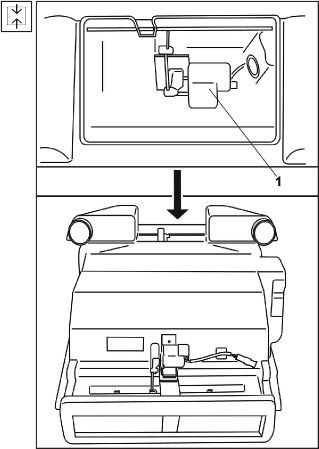

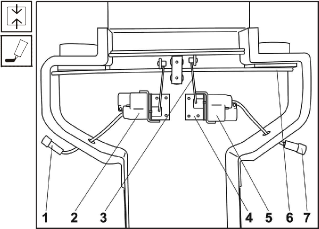

   Рис. 13.107 Снятие микродвигателя

   заслонок распределителя

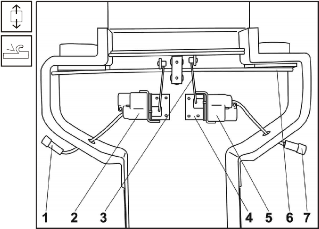

   Рис. 13.108 Установка микродвигателя заслонок распределителя

4. Установить распределитель в коробку в сборе согласно: (См. Подглава 13.5.18).

5. Произвести конфигурацию микродвигателя согласно порядку действий, установленному в: (См.

Подглава 13.5.14).

TATRA T815. Снятие и установка микродвигателя заслонки распределителя (пространство кабины) зависимого отопления и вентиляции

1. Причины снятия




   1. Поврежден микродвигатель заслонки распределителя (пространство кабины).

б) Teхнические условия

1. Разомкнуть плюсовый кабель от контакта аккумуляторных батарей.

в) Порядок снятия

1. Удалить распределитель из коробки в сборе согласно: (См. Подглава 13.5.18).



2. Проводник с разъемом продеть через изолятор.

3. Oтсоединить тягу от заслонки.

4. Высверлить четыре заклепки держателя микродвигателя

5. Вынуть микродвигатель 1 вместе с держателем.

Рис. 13.109 Снятие микродвигателя заслонки распределителя

г) Порядок установки

1. Новый микродвигатель 1 вместе с держателем приклепать при помощи заклепок к распределителю.

2. Тягу присоединить к заслонке.

3. Продеть проводник с разъемом через изолятор






   Рис. 13.110 Установка микродвигателя заслонки распределителя




4. Установить распределитель в коробку в сборе согласно: (См. Подглава 13.5.18).

5. Произвести конфигурацию микродвигателя согласно порядку действий, установленному в: (См.

Подглава 13.5.14).
