TATRA T815. Снятие и установка микродвигателя зависимого управления

1. Причины снятия




   1. Зависимое отопление не работает из-за повреждения микродвигателя.

б) Технические условия

1. Отсоединить плюсовый кабель от контакта аккумулятора.

2. После установки конфигурировать микродвигатель.

в) Порядок снятия

1. Поднять кабину водителя.



2. Отсоединить тягу 1 от рычажного механизма микродвигателя 5.

3. Разъединить кабельную связку 6.

4. Разъединить пучок электрических проводов

   4 от микродвигателя 5.

5. Разъединить болтовые соединения 3 и снять микродвигатель 5 с держателя 2.

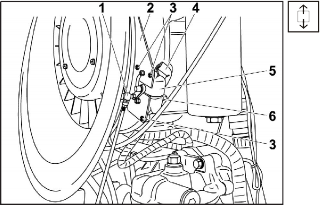

Рис. 13.97 Двигатель зависимого отопления

- снятие

г) Порядок установки

Рис. 13.98 Двигатель зависимого отопления

- установка

1. Приложить двигатель 5 к держателю 2 и прикрепить с помощью болтовых соединений 3.

2. Соединить пучок электрических проводов 4 к микродвигателю 5.

3. Закрепить пучок электрических проводов 4

   кабельной связкой 6 к микродвигателю 5.

4. Соединить тягу 1 с рычажному механизму микродвигателя 5.




5. Конфигурировать микродвигатель в соответствии с установленным порядком действий, приведенным в: (См. Подглава 13.5.14).

6. Опустить кабину водителя.

TATRA T815. Снятие и установка теплообменника

1. Причины снятия




   1. Отопление кабины водителя не работает из-за повреждения теплообменника.

б) Технические условия

1. Отсоединить полюсовый кабель от контакта аккумулятора.

2. Заменить уплотнительные кольца новыми.

в) Порядок снятия

1. Снять целую приборную доску в соответсвии с: (См. Подглава 13.5.13).

2. Отвинтить оба пустотелых болта 1, вынуть маслопровод направлением вверх.

3. Снять пластмассовую крышку теплообменника.

4. Завинтить снова пустотелые болты 1 в теплообменник, через отверстия болтов просунуть проводник с пластмассовой изоляцией и вынуть теплообменник из распределительной коробки.

ВНИМАНИЕ:

Теплообменник герметизирован в распределительной коробке силиконовой пастой. Поэтому во время его вынимания необходимо приложить больше усилия.

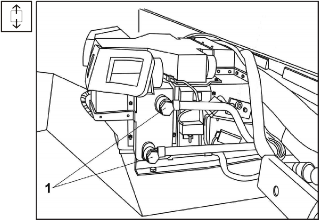

Рис. 13.99 Снятие теплообменника

г) Порядок установки

1. Установить теплообменник в распределительную коробку и герметизировать силиконовой смазкой.

2. Положить пластмассовую крышку на теплообменник.

3. С помощью пустотелых болтов 1 присоединить маслопровод к теплообменнику.

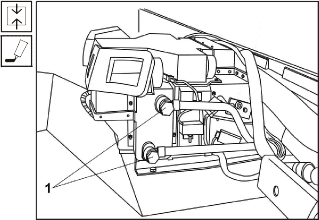

   Рис. 13.100 Установка теплообменника




4. Установитьцелую приборную доску согласно: (См. Подглава 13.5.13).

5. Включить двигатель автомашины, чтобы нагреть моторное масло, и проверить обогревается ли кабина водителя.
