TATRA T815. Снятие и установка приборной доски в сборе

а) Причины снятия

1. Замена распределительной коробки отопления и охлаждения в сборе, или некоторых ее компонентов.

2. Снятие и установка механизма привода стеклоочистителей ветрового стекла.




   б) Технические условия




   1. Разомкнуть плюсовый кабель от аккумуляторных батарей.

   2. После установки проверить правильную работу всех приборов, ключей управления, включателей и контрольных ламп, включая и ABS.




   в) Порядок снятия






   1. Отвинтить четыре болта 1 и снять боковой щит.

   2. Снять дверцу панели предохранителей 2.

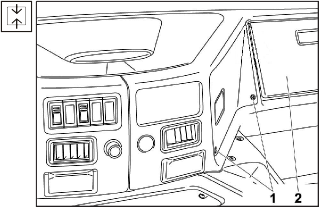

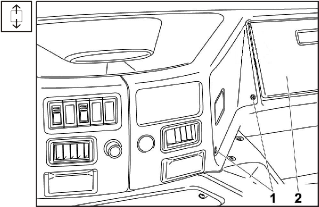

      Рис. 13.80 Снятие приборной доски - 1






   3. Отвинтить четыре болта, прикрепляющие панель предохранителей, вытянуть немножко панель и поперечно продеть через отверстие в приборной доске.

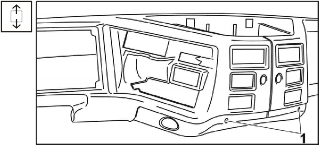

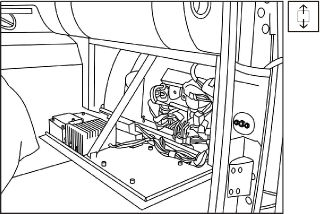

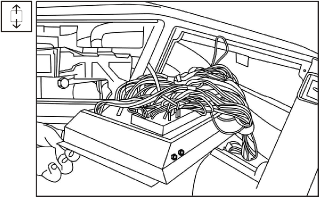

      Рис. 13.81 Снятие приборной доски - 2

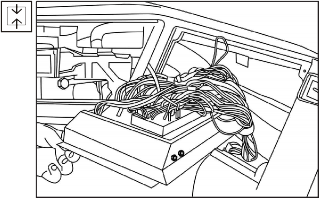

      Рис. 13.82 Снятие приборной доски - 3

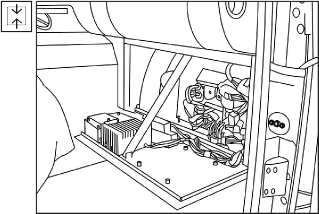

   4. Отвинтить три болта, закрепляющие щит электрической центральной станции и открыть щит.

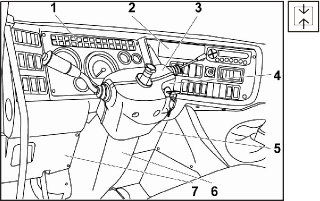

      Рис. 13.83 Снятие приборной доски - 4




   5. Демонтировать руль, передний щит рулевого колеса 3 и задний щит руля 4 (См. Часть 10).

   6. Демонтировать нижний левый щит 7, нижний правый щит 5 и щит под рулевым колесом 6 (См. Часть 10).

   7. Демонтировать приборную доску в сборе 2

      (См. Подглава 13.5.14).

   8. Демонтировать панель с приборами 1, включатели и штепсели с центрального кронштейна (См. Часть 15).







   9. Освободить верхние скобы поручней левой и правой колонки дверей.






   10. Отвинтить болт 1 и две гайки 2, закрепляющие приборную доску с правой стороны.




       Рис. 13.84 Снятие приборной доски - 5

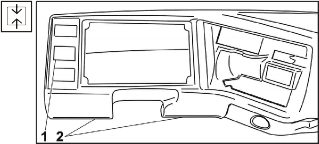

   11. Отвинтить два болта 1, закрепляющие приборную доску в центральной части.






       Рис. 13.85 Снятие приборной доски - 6




   12. Отвинтить болт 1 и две гайки 2, закрепляющие приборную доску с левой стороны.






       Рис. 13.86 Снятие приборной доски - 7




   13. Вынуть приборную доску из кабины водителя.




   г) Порядок установки




   1. Установить приборную доску в кабине водителя.



   2. Закрепить приборную доску с левой стороны при помощи болта 1 и двух гаек 2.




      Рис. 13.87 Установка приборной доски - 7






      Рис. 13.88 Установка приборной доски - 6




   3. Закрепить приборную доску в центральной части с помощью двух болтов 1.






      Рис. 13.89 Установка приборной доски - 5




   4. Закрепить приборную доску с правой стороны при помощи болта 1 и двух гаек 2.







   5. Закрепить верхние скобы поручней левой и правой колонки дверей.









      Рис. 13.90 Установка приборной доски - 4

   6. Установить панель с приборами 1, включатели и штепсели на центральный кронштейн (См. Часть 15).

   7. Установить приборную доску в сборе 2 (См.

      Подглава 13.5.14).

   8. Установить щит под рулевым колесом 6, нижний правый щит 5 и нижний левый щит 7 (См. Часть 10).

   9. Установить задний щит рулевого колеса 4, передний щит рулевого колеса 3 и установить рулевое колесо (См. Часть 10).




   10. Закрыть щит электрической центральной станции и закрепить его с помощью трех болтов.

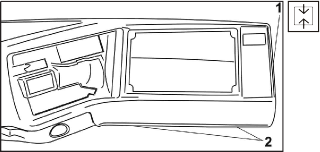

       Рис. 13.91 Установка приборной доски - 3




   11. Установить панель предохранителей через отверстие в приборной доске и закрепить его посредством четырех болтов.

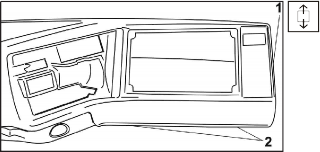

       Рис. 13.92 Установка приборной доски - 2




   12. Установить дверцу панели предохранителей

       2.

   13. Установить боковой щит с помощью четырех болтов 1.

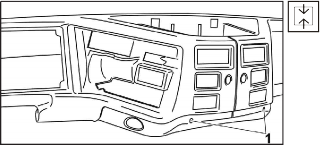

       Рис. 13.93 Установка приборной доски - 1




   14. Присоединить аккумуляторные батареи.

   15. Проконтролировать правильную работу всех приборов, ключей управления, включателей и контрольных ламп, включая и ABS.
