Отвинтить крышку горловины бака.
-
Отвинтить перекидную гайку 2 из
соединения топливных баков 1 и
выпустить топливо из обоих баков 3 в
предварительно приготовленную емкость.
-
Вынуть соединительные трубопроводы топливных баков 1.
Рис. 12.45 Топливный бак
-
Выключить разъединитель батарей и отсоединить
электропроводку к топливомеру 2 и
к топливному трубопроводу 1.
Примечание:
Это относится только к правому баку; на левом баке имеется
только трубопровод для удаления воздуха.

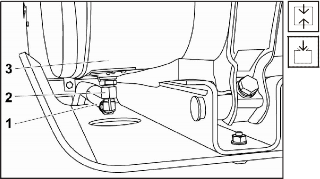

Рис. 12.46 Трубопровод подачи топлива –
отсоединение
Рис. 12.47 Закрепление поясов топливного бака – снятие
-
Отвинтить болты 3 и
вынуть оси 4,
освободить пояса бака 2 и
резиновые прокладки поясов 1.

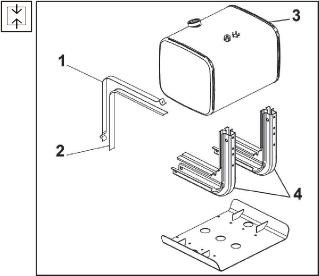

Рис. 12.48 Пояса бака и бак – снятие
-
Снять пояса бака 1 и
резиновые прокладки поясов 2.
-
Снять бак 3 с
держателей бака 4 и
положить его вне автомашины.
-
Отвинтить гайки 11 вместе
с пружинными шайбами 10.
-
Вынуть болты 7 вместе
с подкладками 8.
-
Снять крышку 9 и
уплотнение 6 с
крышки топливомера 2.
-
Отвинтить гайки 5 вместе
с пружинными шайбами 4 и
вынуть поплавок 3.
-
Снять крышку топливомера 2 с
бака 1.

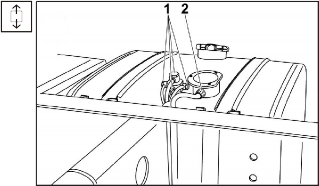

Рис. 12.49 Поплавок – снятие
-
Снять резиновые прокладки 3 с
держателей бака 9.
-
Отвинтить гайки 5,
снять шайбы 4,
вынуть болты 1 вместе
с шайбами 2 и
снять защитный лист 10.
-
Отвинтить болты 6 вместе
с пружинными шайбами 7.
-
Снять планку 8 и
держатели бака 9 с
продольной балки вспомогательной рамы.

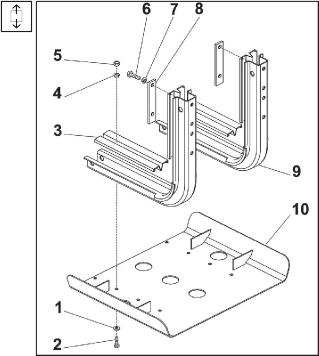

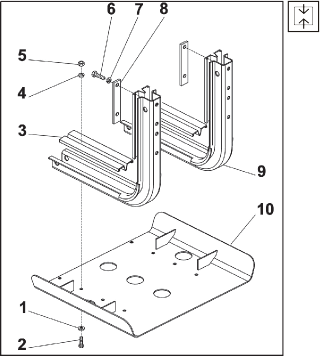

Рис. 12.50 Защитный лист и держатели топливного бака – снятие
Рис. 12.51 Защитный лист и держатели топливного бака – установка
-
Закрепить держатели бака 9 с
помощью планок 8 и
болтов 6 вместе
с пружинными шайбами 7 к
вспомогательной раме.
-
К держателям бака 9 закрепить
защитный лист 10 с
помощью болтов 1 и
гаек 5 вместе
с шайбами 2 и 4.
-
Положить резиновые прокладки 3 на
держатели бака 9.

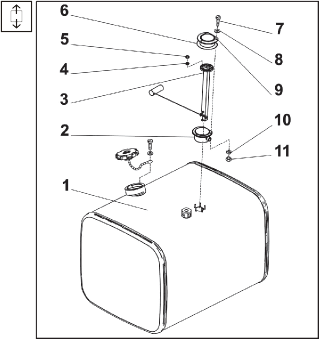

Рис. 12.52 Поплавок – установка
-
Нанести уплотнительную замазку RHODORSEAL
5661 на поверхность соприкосновения крышки топливомера 2 бака.
-
Установить крышку топливомера 2 на
бак 1.
-
Установить поплавок 3 в
бак, уплотнить наружные поверхности соприкосновения
уплотнительной замазкой RHODORSEAL
5661, и закрепить его к баку вместе с крышкой
топливомера 2 с
помощью пружинных шайб 4 и
гаек 5.
-
Установить уплотнение 6 и
крышку 9 на
крышку топливомера 2 и
закрепить их с помощью болтов 7,
шайб 8,
пружинных шайб 10 и
гаек 11.
-
Поместить бак 3 на
держатели бака 4.
-
Положить прокладки поясов 2 на
поясa бака
1 и
установить пояса на бак 3.

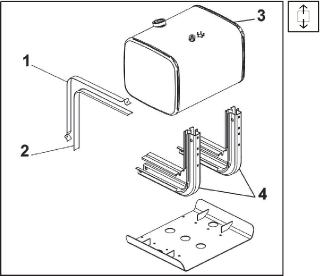

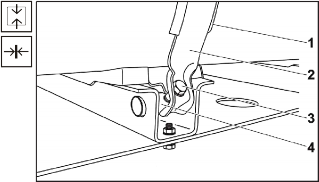

Рис. 12.53 Пояса бака и бак – установка
-
Закрепить пояса бака 2 с
резиновыми шайбами поясов 1 к
держателям бака посредством болтов 3 и
осей 4.
-
Тарированным ключом затянуть болты 3 равномерно
через 5
Нм до момента затяжки 15
± 10 % Нм.

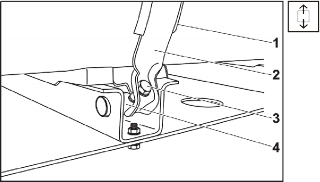

Рис. 12.54 Закрепление поясов топливного бака – установка
-
Включить разъединитель аккумуляторных батарей, соединить
электропроводку к топливомеру 2 и
проверить работу топливомера.
-
Соединить топливный трубопровод 1.
Примечание:
Это относится только к правому баку; на левом баке имеется
только трубопровод для удаления воздуха.

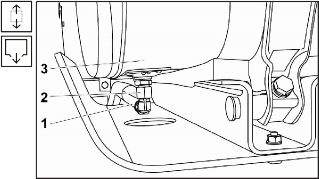

Рис. 12.55 Трубопровод подачи топлива –
установка
Рис. 12.56 Топливный бак
-
Установить соединительные трубопроводы топливных баков 1.
-
Завинтить перекидную гайку 2 к
болтовому соединению выпускного отверстия топливного бака 3.
-
Заправить бак топливом и закрыть бак крышкой.
-
Проконтролировать герметичность отдельных соединений
топливной системы и работу топливомера.
