TATRA T815. Снятие и установка переднего бампера

а) Причины снятия

1. Бампер поврежден или деформирован.




   б) Технические условия




   1. Не установлены.




   в) Порядок снятия




   1. Освободить, открыть и закрепить в открытом положении передную крышку кабины.

   2. Демонтировать ручной насос опрокидывания кабины в соответствии с установленным порядком действий, приведенным в: (См. Часть 13).






   3. Разъединить связку кабелей 1.

   4. Разъединить коннектор (Х2) 2 пучка проводов передних фар с передней стенки коннекторов 3.

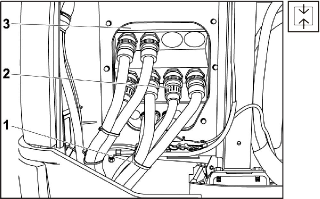

      Рис. 12.19 Пучок проводов передних фар -

      отсоединение






   5. Разъединить болтовые соединения 5, прикрепляющие держатель пластмассовой подножки 1 к бамперу с левой и правой стороны.

   6. Разъединить болтовые соединения в месте 4, прикрепляющие бампер 3 к кронштейну левой подножки 2 и правой.

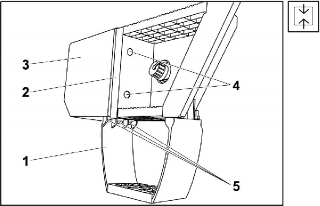

      Рис. 12.20 Держатель пластмассовой подножки – снятие






   7. Демонтировать переднюю крышку 3.

   8. Демонтировать четыре болта 1, прикрепляющие бампер 2 к вспомогательной раме и снять бампер.




   9. Демонтировать главные фары 1 и 4 в соответствии с порядком действий, приведенным в: (См. Часть 15).

   10. Освободить связку кабелей и вынуть пучок проводов электропроводки 2 с переднего бампера 3.

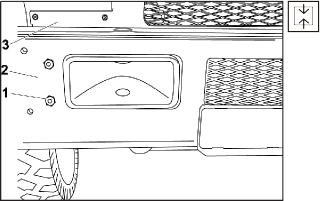

   Рис. 12.21 Передний бампер – снятие

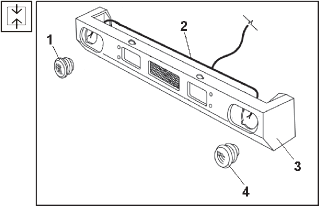

   Рис. 12.22 Электрооборудование переднего бампера – снятие




   г) Порядок установки




   1. Вставить пучок проводов передних фар 2 в бампер 3 и закрепить посредством связки.

   2. Установить главные фары 1 и 4 в соответствии с порядком действий, приведенным в: (См. Часть 15).

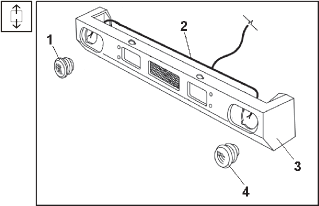

      Рис. 12.23 Электрооборудование переднего бампера – установка

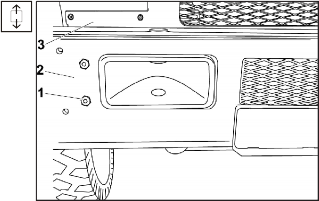

      Рис. 12.24 Передний бампер – установка




   3. Закрепить бампер 2 к вспомогательной раме с помощью четырех болтовых соединений 1.

   4. Установить переднюю крышку 3.

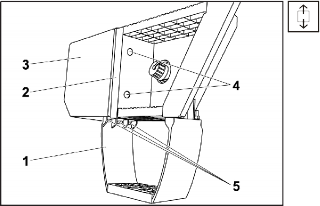

      Рис. 12.25 Держатель пластмассовой подножки – установка




   5. Закрепить бампер 3 к кронштейну левой подножки 2 и правой в месте 4 с помощью болтов, подкладок, пружинных шайб и гаек.

   6. Закрепить держатель пластмассовой подножки 1 к бамперу 3 с левой и правой стороны с помощью болтов, подкладок, пружинных шайб и гаек.

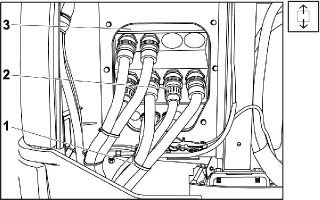

      Рис. 12.26 Пучок проводов передних фар –

      соединение




   7. Соединить коннектор (Х2) 2 пучка проводов передних фар со стенкой коннекторов 3.

   8. Закрепить пучок проводов фар связкой кабелей 1.




   9. Установить ручный насос опрокидывания кабины в соответствии с порядком действий, приведенным в: (См. Часть 13).

   10. Проконтролировать работу главных фар.
