TATRA T815. Снятие и установка двуплечего рычага управления

а) Причины снятия и установки

1. Повреждение двуплечего рычага управления, которого мешает его правильной работе.

2. Чрезмерный зазор в установке двуплечего рычага управления.

б) Технические условия

1. Зазор подшипников установки двуплечего рычага управления должен быть 0,1  0,15 мм.

2. Заменить профильное кольцо и уплотнение вала новыми.

3. Пространство под подшипниками рычага управления в верхней и нижней части картера подшипников управления и уплотнения вала заполнить пластической смазкой MOBILITH SHC 220.

4. Для снятие и установки двуплечего рычага управления пользоваться специальными приспособлениями согласно: (См. Таб. 10.2).

5. Установка обоих двуплечих рычагов подобна.

в) Порядок снятия

1. Снять карданный вал в соответствии с установленным порядком действий, приведенным в: (См.

   Часть 2).

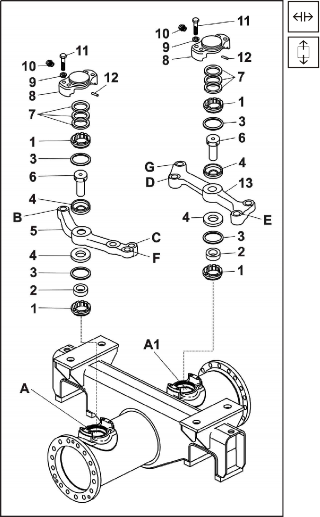

   Рис. 10.58 Установка двуплечего рычага управления

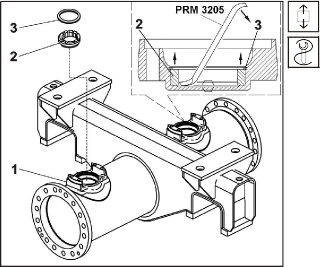

   Рис. 10.59 Использование PRM 3205




2. Выталкивая цапфы шаровых шарниров, отсоединить отдельные рычаги управления, сервоцилиндр и присоединительную тягу от двуплечих рычагов управления в соответствии с установленным порядком действий, приведенным в: (См. Подглава 10.5.10) и (См. Подглава 10.5.11).

3. Ослабить и отвинтить болты 11, снять пружинные шайбы 9.

4. Снять верхнюю часть картера подшипников управления 8 вместе со смазочным ниппелем 10, штифтом 12, дистанционными шайбами 7, профильным кольцом 3 и верхним подшипником 1.

5. Вынуть двуплечий рычаг 5 и 13 вместе с цапфой 6, уплотнительным кольцом 4 и кольцом 2 из картера подшипников управления в несущей трубе.

6. С помощью подходящего технологического приспособления и под прессой отпрессовать цапфу 6 из распорного кольца 2, двуплечие рычаги 5 и 13 и уплотнительное кольцо 4.




7. С помощью приспособления PRM 3205 вытащить подшипник 2 и профильное кольцо 3 из картера подшипников управления 1 в соединительной части.




8. Высверлить штифт 3, соединяющий подшипник 4 с верхним картером подшипника управления 1.

9. Отвинтить смазочный ниппель 2.

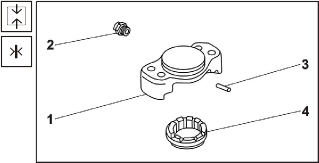

   Рис. 10.60 Закрепление подшипника - снятие




10. С помощью приспособление PRM 3205 (См. Таб. 10.2) вытащить верхний подшипник 2 из верхнего картера подшипника управления 4.

11. Вынуть профильное кольцо 1.

12. Вынуть дистанционные шайбы 3.

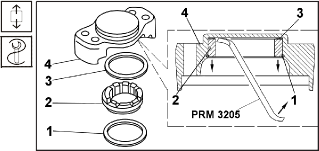

Рис. 10.61 Установка подшипника в верхней части картера подшипников управления

г) Порядок установки

1. Надеть уплотнительное кольцо 5 на цапфу 6.

2. Запрессовать цапфу 6 на двуплечий рычаг управления 4, надеть уплотнительное кольцо 3 и запрессовать кольцо 2.

   ПРЕДУПРЕЖДЕНИЕ:

   После запрессовки уплотнительное кольцо 3

   не должно вращаться.

3. Установить верхний и нижний подшипники 1

   на цапфу 6.

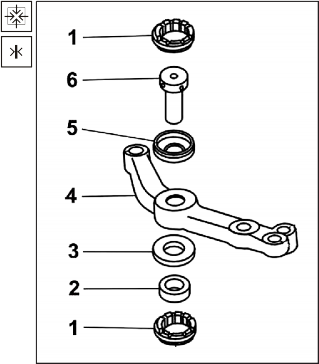

   Рис. 10.62 Двуплечий рычаг управления -

   сборка






   Рис. 10.63 Установка двуплечего рычага

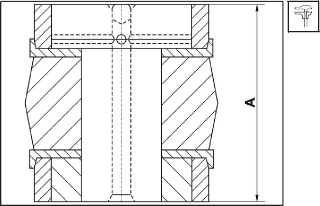

4. Измерить расстояние А.




5. Снять верхний и нижний подшипники (См. Рис. 10.62) с цапфы 6.






6. В верхнем картере подшипников управления измерить глубину В с опорной поверхности до верхней опорной поверхности подшипника.

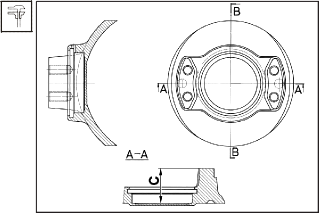

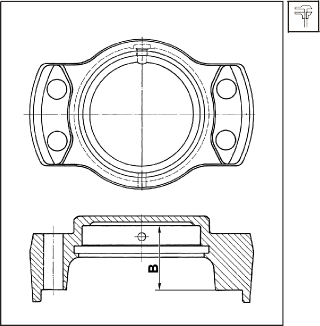

   Рис. 10.64 Верхний картер подшипников управления




7. В картере подшипников управления на несущей трубе измерить глубину С от опорной поверхности до нижней опорной поверхности нижнего подшипника.






   Рис. 10.65 Картер подшипников управления




8. Собрать измеренные в верхнем картере подшипников управления величину В и измеренную в картере подшипников управления величину С. Величину сбора сравнить с измеренной величиной А. Разницу данных величин Х, т.е. В + С - А = Х, установить при окончательной установке при помощи дистанционных шайб 7 (См. Рис. 10.58) так, чтобы зазор для подшипника был 0,1  0,15 мм.



9. Вложить соответствующие дистанционные шайбы 2 во верхний картер подшипников управления 1.

10. Вставить профильное кольцо 3.

11. Покрыть маслом внутреннюю поверхность картера 1 и с помощью приспособления PRL 0653 вбить верхний подшипник 4.

12. Пространство под подшипником 4 заполнить предписанной пластической смазкой.









13. Закрепить штифтом 3 подшипник 4 в верхнем картере подшипников управления 1.

14. Закрепить штифт 3 вбиванием против

    выпадения.

15. Завинтить смазочный ниппель 4.

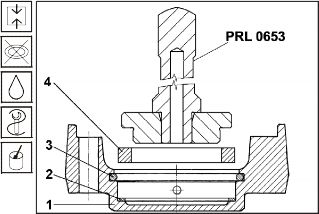

Рис. 10.66 Использование приспособления

PRL 0653

Рис. 10.67 Закрепление подшипника -

установка

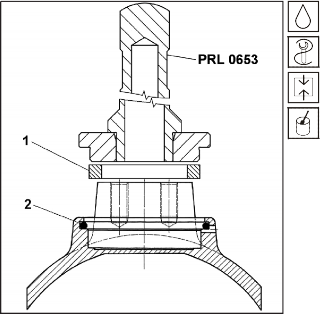

Рис. 10.68 Использование приспособления

PRL 0653

1. Картер подшипников управления на несущей трубе помазать маслом, вставить профильное кольцо 2 и с помощью приспособления PRL 0653 запрессовать нижний подшипник 1.

2. Пространство заполнить предписанной пластической смазкой.




3. Вставить собранный двуплечий рычаг управления (согласно пунктам 1, 2 порядка установки) в картер подшипников управления А (См. Рис. 10.58).

4. Намазать маслом профильное кольцо 3 в верхнем картере подшипников управления 8, установить картер 8 на цапфу 6 и соединить к картеру подшипников управления А болтами 11 с пружинными шайбами 9.

5. Затянуть болты 11 моментом 250  300 Нм.

6. Проверить свободное вращение двуплечих рычагов управления 5 и 13.

7. Установить отдельные тяги управления, присоединительную тягу и тягу с шарнирами в соответствии с порядком действий, приведенным в: (См. Подглава 10.5.10) и (См. Подглава 10.5.11).

8. Установить карданный вал в соответствии с порядком действий, приведенным в: (См. Часть 2).

9. Проверить наладку геометрии колес передней оси в соответствии с порядком действий, приведенным в: (См. Подглава 10.5.4).
