TATRA T815. Разборка и сборка раздаточной коробки - часть 2

Б) Разборка и сборка раздаточной коробки заднего моста

1. Причины разборки и сборки




   1. Повреждение или износ некоторых внутренних деталей раздаточной коробки.

   2. Раздаточная коробка сильно шумит (увеличение осевого зазора подшипников сверх допустимой верхней границы, износ зубчатого зацепления или усталостное повреждение подшипников и зубчатого зацепления).

   3. Поврежденный картер раздаточной коробки..

б) Технические условия

1. Заменить все фасонные кольца, уплотнения валов, дефектные подшипники и неисправные детали.

2. Уплотнения валов замачивать 15 минут в предписанном масле.

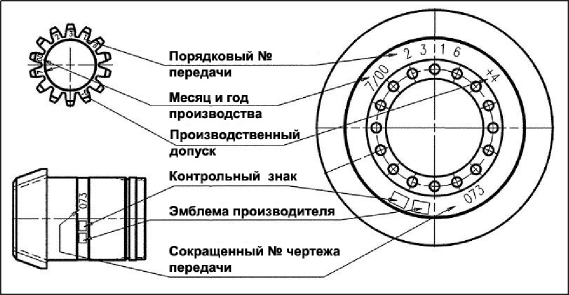

3. В случае замены шестерни или тарельчатого колеса устанавливать „всегда новую пару“ (тарельчатое колесо и шестерня вместе на заводе-изготовителе обкатаны с отмеченным производственным номером и производственным допуском, которые необходимы во время монтажа моста).









4. Проверить состояние зубчатого зацепления тарельчатых колес, шестерен и центральной шестерни. Замену произвести в том случае, если будут обнаружены следующие неисправности:

   • „точечная коррозия“ - посередине (на делительной окружности), в основании или на боковой поверхности области касания зубьев (в виде вертикальной и горизонтальной линии) проявляющаяся пористость, которая приводит к поломке зубов;

   • пролом цементирующего слоя;

   • задирание в области касания зубьев - проявляется в виде поперечных канавок на всей функциональной поверхности зуба;

   • зазубренный или сломанный зуб.




5. После завершения монтажа необходимо проверить регулировку зацепления конической передачи согласно установленному порядку действий, указанному в (См. Подглава 7.5.21).

6. Во время разборки и сборки использовать предписанные приспособления.

в) Порядок разборки

1. Снять конкретный мост с автомобиля в соответствии с установленным порядком действий (См.

   Подглава 7.5.15), (См. Подглава 7.5.16). Мост установить на монтажную тележку PRM 3338.

2. Снять ведущие валы в соответствии с установленным порядком действий (См. Подглава 7.5.10).

3. Снять защитные резиновые мешки полуосей в соответствии с установленным порядком действий

   (См. Подглава 7.5.7).

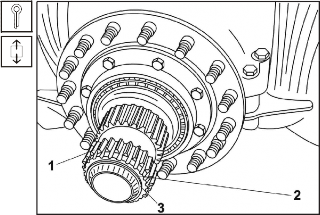

4. С паза на карданном вале (от свободной шестерни) вынуть стопорное кольцо 3 и снять центральную шестерню 1 с распорным кольцом 2 и регулировочными прокладками, которые находятся между распорным кольцом 2 и центральной шестерней 1.

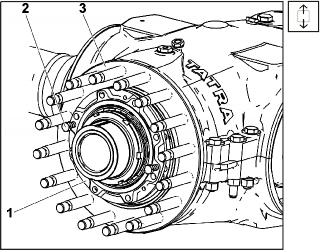

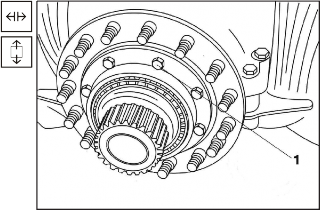

   Рис. 7.306 Центральная шестерня дифференциала - снятие

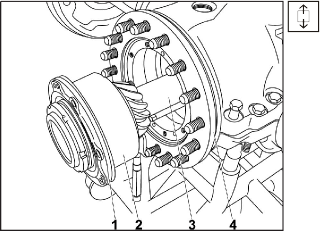

5. Отвинтить болты 1 блоков подшипников обеих шестерен (с обеих сторон раздаточной коробки).

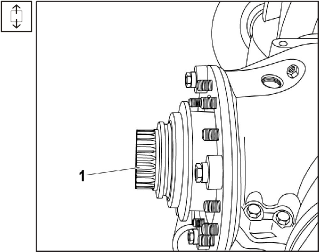

   Рис. 7.307 Болты блоков подшипников шестерен - снятие

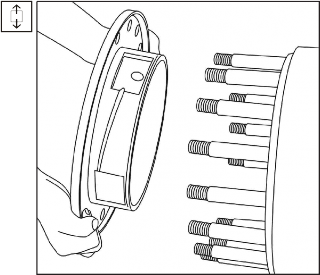

   Рис. 7.308 Снятие блоков подшипников шестерен




6. С помощью двух болтов M 12 2 оба блока подшипников PLC 1 выпрессовать из втулок

   3. Отложить в сторону регулировочные прокладки между блоками подшипников и втулками.






   Рис. 7.309 Снятие свободной шестерни

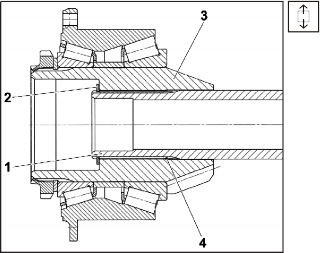

7. Вынуть свободную шестерню 1 с подшипниками 2 и соединительный вал 3 со втулки 4. Отложить в сторону регулировочные прокладки между блоками подшипников и втулками.






   Рис. 7.310 Соединительный вал - снятие




8. С паза соединительного вала 1 вынуть стопорное кольцо 2. Соединительный вал 1 вынуть с эвольвентного шлицевания шестерни 3. С соединительного вала 1 снять стопорное кольцо 4.




9. Вытащить неподвижную шестерню 1 с блоком подшипника. Отложить в сторону регулировочные прокладки между блоками подшипников и втулками.

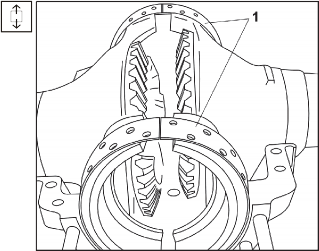

10. Отбить и снять втулки шестерен.






    Рис. 7.311 Неподвижная шестерня - снятие









    Рис. 7.312 Втулки шестерен - снятие

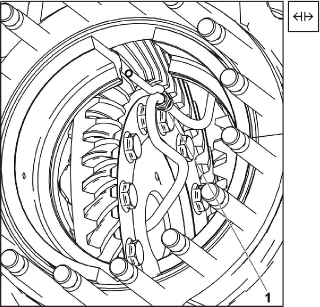

    Рис. 7.313 Трубки центрального накачивания

    - снятие

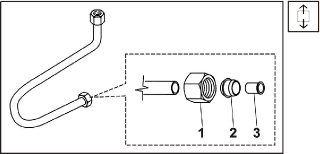

    Рис. 7.314 Резьбовое соединение трубки центрального накачивания - демонтаж




11. Отсоединить гайки 1 соединений трубок центрального накачивания обеих полуосей.




12. Вынуть отдельные части соединений трубок - накидную гайку 1, втулку 2 и уплотнительное кольцо 3.

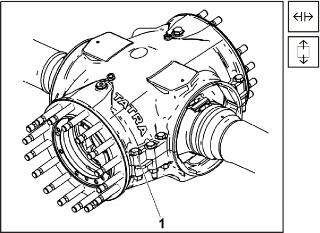

    Рис. 7.315 Болты картера раздаточной передачи - снятие




13. Отвинтить гайки 1 и снять соединительные болты обеих деталей картера раздаточной коробки, вытолкнуть и снять верхнюю часть картера.

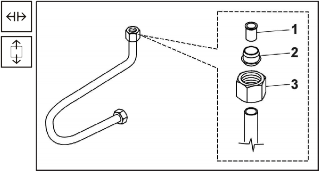

14. С крышки раздаточной коробки отвинтить трубопровод центрального накачивания и снять компоненты соединений трубок с пробками - накидные гайки 3, втулки 2 и уплотнительные кольца 1.






    Рис. 7.316 Резьбовое соединение трубки центрального накачивания - снятие




15. Снять наружные листовые ленты 1.

16. Полуоси вынуть из нижней половины картера раздаточной коробки.






    Рис. 7.317 Снятие полуосей с нижней части картера




17. Отвинтитьчетыре имбусовых болта 2, крепящие фланец 1, ослабить фланец 1 с резьбы.

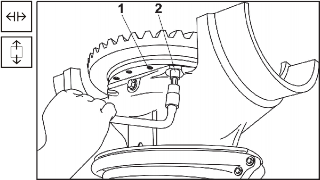

    Рис. 7.318 Фланец тарельчатого колеса -

    снятие

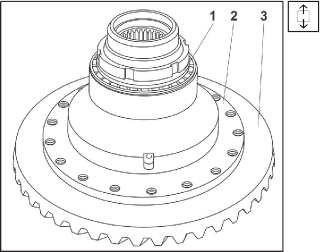

    Рис. 7.319 Ступица с тарельчатым колесом

    - снятие






    Рис. 7.320 Маслостирающая чашка - снятие




18. Снять ступицу 1 с фланцем 2 и с тарельчатым колесом 3 с полуоси.




19. Расслабить стопорный защитный лист, отвинтить два болта и снять маслостирающую чашку 1 с полуоси.

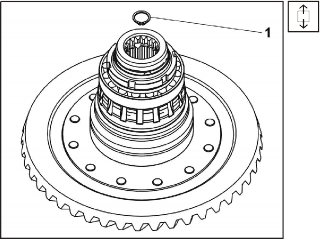

    Рис. 7.321 Стопорное кольцо - снятие

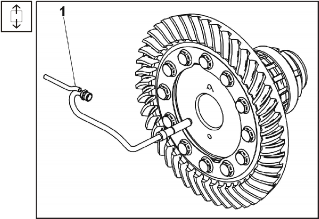

20. Вынуть внешнее стопорное кольцо 1 с трубопровода центрального накачивания.




21. Трубопровод центрального накачивания 1

    выбить из подшипников.

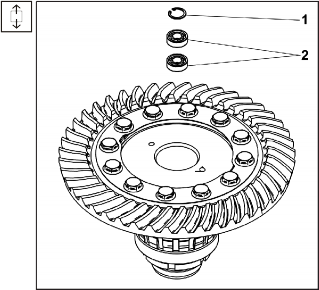

22. Со ступицы тарельчатого колеса вынуть внутреннее стопорное кольцо 1 и выколотить пару шарикоподшипников 2.




23. С помощью гаечного ключа URK 0199 отвинтить гайки с прорезями 2, снять прокладку 1.






    Рис. 7.322 Трубопровод центрального накачивания - снятие








    Рис. 7.323 Подшипники трубопровода центрального накачивания - снятие




    Рис. 7.324 Гайка с прорезями - снятие






    Рис. 7.325 Втулки с подшипниками - снятие

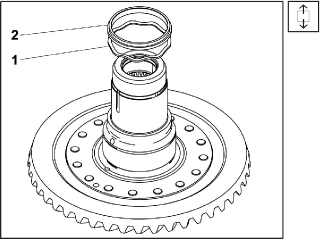

    Рис. 7.326 Распорное кольцо - снятие

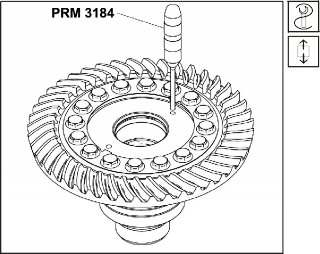

24. Комплект втулки с фланцем и коническими роликоподшипниками вытолкнуть из ступицы через отверстия в ступице с помощью толкателя PRM 3184.




25. Снять распорное кольцо 2 и деформирующую распорку 1.




26.

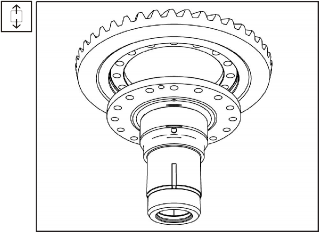

    Рис. 7.327 Тарельчатое колесо - снятие




27. Ступицу тарельчатого колеса 2 насадить на подставку PRM 3123.1, расфиксировать и снять стопорный защитный лист,Отвинтить крепежные болты 1 тарельчатого колеса к ступице 2.




28. Вытолкнуть ступицу тарельчатого колеса (или использовать пресс) с тарельчатого колеса.






    Рис. 7.328 Тарельчатое колесо - снятие

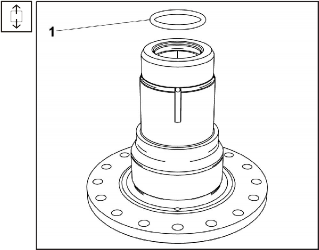

29. Со ступицы снять фасонное уплотнительное кольцо 1.

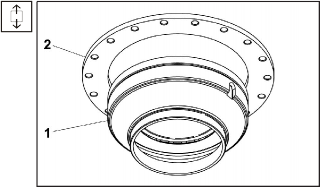

30. Со втулки 1 отвинтить фланец 2.






    Рис. 7.329 Фасонного кольцо - снятие






    Рис. 7.330 Фланец - снятие






    Рис. 7.331 Наружное кольца подшипника -

    снятие

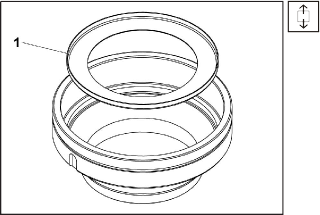

    Рис. 7.332 Разделительная прокладка -

    снятие

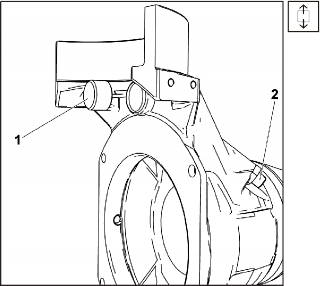

    Рис. 7.333 Опора - снятие

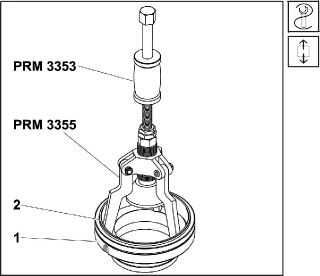

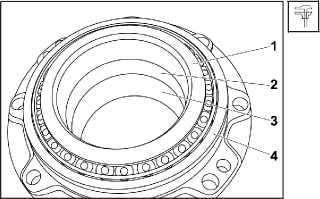

31. С помощью универсального съемника PRM 3355 с универсальным толкателем PRM 3353 выбить наружное кольцо 2 конического роликоподшипника со втулки 1.




32. Со втулки выбить разделительную прокладку 1.

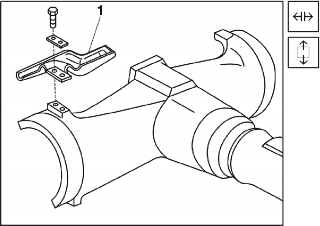

33. Ослабить стопорную гайку, регулировочный болт опоры тарельчатого колеса 2 завинтить до упора в полуось и опору 1 снять с полуоси. Регулировочный болт вывинтить и снять с полуоси.




34. Установить в приспособление PRM 3072.1 шестерню в сборе с блоком подшипников и ослабить гайки с засечками.

35. Ослабить с помощью ключа URN 0202 и завинтить контргайку с засечками 1.






    Рис. 7.334 Снятие контргайки блока подшипников

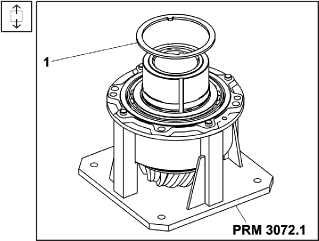

36. Снять предохранительную шайбу 1.

37. Шестерню с блоком подшипников снять с приспособления PRM 3072.1.






    Рис. 7.335 Предохранительная шайба -

    снятие






    Рис. 7.336 Шестерня - снятие






    Рис. 7.337 Проверка зазора между распорным кольцом и внутренними кольцами

    подшипника

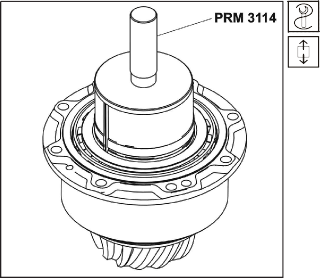

38. Шестерню выпрессовать с блока подшипников с помощью приспособления PRM 3114.




39. Подшипник PLC тщательно вымыть в техническом бензине и подсушить

40. Подшипник провернуть и прижать рукой к наружному кольцу подшипника 4 и примерить радиальный зазор внутреннего кольца подшипника 1. При выявлении

    зазора, снять внутреннее кольцо подшипника

    1 и распорное кольцо 2.

41. С помощью передвижного измерителя измерить высоту распорного кольца 2 и зарегистрировать измеренное значение A..

42. В наружное кольцо 4 посадить внутреннее кольцо подшипника 1. Подшипник провернуть и прижать рукой к внутреннему кольцу 1 и с помощью передвижного измерителя измерить расстояние между торцевыми поверхностями внутренних колец подшипника 1 и 3, зарегистрировать измеренное значение B.

    Произвести расчет: A - B =C

    C = зазор в посадке внутренних колец блока подшипников. Допустимый зазор составляет 0,1 мм.

43. Если внутреннее кольцо подшипника 1 не показывает осевой зазор, провернуть подшипник и рукой прижать к внутреннему кольцу подшипника 1.

43.С помощью щупов измерить зазор между торцом распорки 2 и внутренним кольцом 1.

44. Допустимый зазор составляет 0,1 мм.
