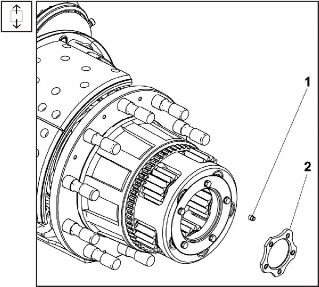

Рис. 7.198 Снятие опорной накладки
Рис. 7.199 Закрепляющий болт - снятие

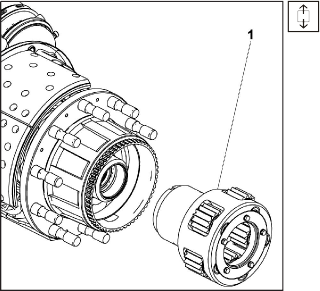

Рис. 7.200 Снятие коробки сателлитов
-
Снять с эвольвентного шлицевания ступицы коробку сателлитов в сборе 1.
-

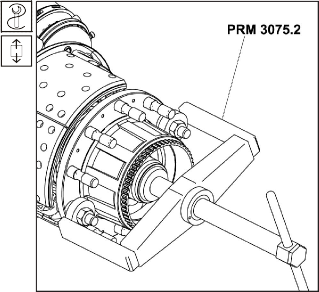

Снять ступицу колеса с помощью съемника
PRM 3075.2.
Рис. 7.201 Снятие ступицы колеса
-

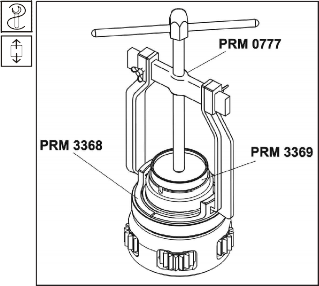

Снять внутреннее кольцо 1 подшипника
32028 AX с коробки сателлитов с помощью универсального съемника PRM
0777 и съемника внутреннего кольца подшипника PRM 3369 с
опорой PRM 3368
Рис. 7.202 Снятие внутреннего кольца подшипника с коробки сателлитов

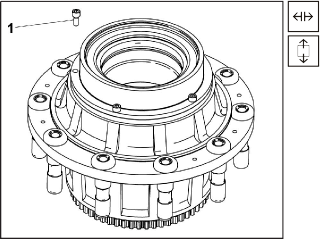

Рис. 7.203 Снятие болтов с крышки ступицы
Рис. 7.204 Снятие крышки ступицы
-
Отвинтить болты 1 (M8x20)
с крышки ступицы.
-
Снять крышку ступицы в сборе 1.

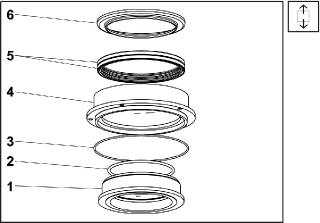

Рис. 7.205 Разборка крышки ступицы
-
С крышки 4 снять
распорку 1,
фасонное кольцо 3,
разбрызгивающую крышку 6 и
два уплотнения вала 5.
Снять с распорки 1 фасонное
кольцо 2.
-
Выбить центрирующее кольцо 2 и
уплотнение вала 1 с
полуоси.
-
Со ступицы снять внутреннее кольцо подшипника 32026 AX с роликами и с
помощью универсального съемника PRM
3355 с универсальным толкателем PRM
3353 выдавить наружное кольцо заднего подшипника 32026 AX - меньший
диаметр со ступицы колеса.
-
Вытолкнуть задний защитный кожух 1 со
ступицы колеса.

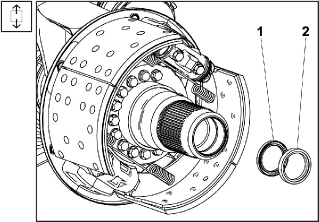

Рис. 7.206 Снятие уплотнения вала с полуоси

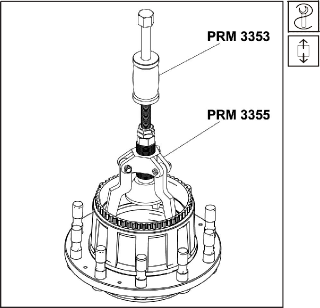

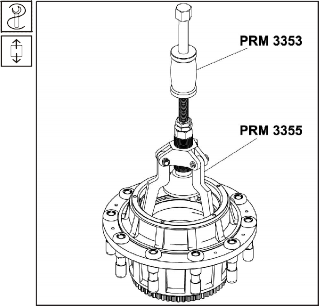

Рис. 7.207 Снятие наружного кольца подшипника 32026 AX со ступицы

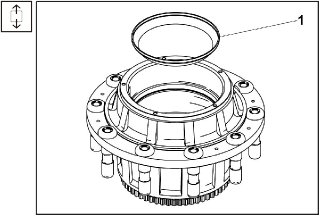

Рис. 7.208 Снятие защитного кожуха со ступицы колеса
Рис. 7.209 Снятие наружного кольца подшипника 32028 AX со ступицы
-
С помощью универсального съемника PRM
3355 с универсальным выталкивателем PRM
3353 вытолкнуть наружное кольцо 1 переднего
подшипника 32028 AX - больший диаметр со ступицы колеса.

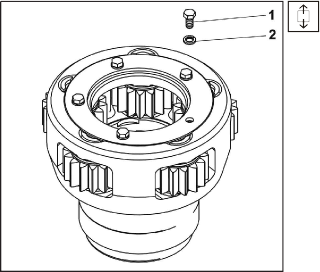

Рис. 7.210 Болты защитного кожуха цапф сателлитов - снятие
-
Установить коробку сателлитов надлежащим образом. Отвинтить и снять болты 1 с
шайбами 2 с
защитного кожуха цапф сателлитов.
-
Снять защитный кожух 1.
Рис. 7.211 Снятие защитного кожуха цапф сателлитов
-

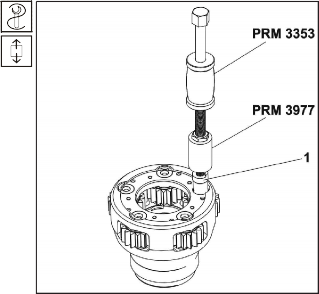

С помощью приспособления PRM
3977 с универсальным выталкивателем PRM
3353 вытолкнуть цапфу сателлита 1.
Рис. 7.212 Выталкивание цапфы сателлита

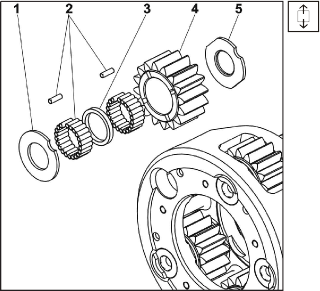

Рис. 7.213 Снятие сателлита
г) Порядок установки

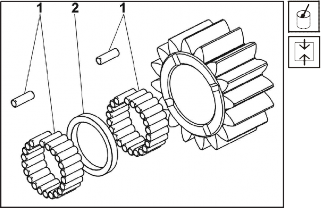

Рис. 7.214 Установка иголок в сателлит
-
Снять сателлит 4 с
роликами 2 и
распорным кольцом 3,
переднюю накладку 1 и
заднюю накладку 5.
Порядок работы явлется одинаковым для всех пяти сателлитов.
-
В сателлит приклеить смазочным маслом два ряда иголок 1 с
распорным кольцом 2.
Примечание:
Во время монтажа иголок и сателлита действовать в соответствии с пунктами 5
и 6, указанными в технических условиях данной подглавы.
-

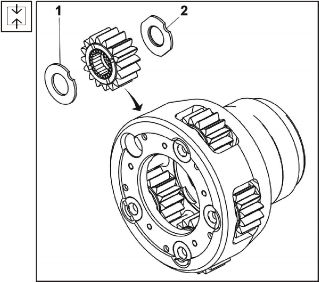

Сателлит с иголками вставить вместе с передней 1 и
задней 2 накладкой
в коробку сателлитов.
Рис. 7.215 Установка сателлита в коробку сателлитов
-
Цапфы сателлитов 1 смазать
маслом и вставить в игольчатую посадку таким образом, чтобы фрезование
головки цапфы была подогнано с установкой в коробке сателлитов. Вбить цапфы 1.
Порядок работы в пунктах 1 - 3 повторить для всех пяти сателлитов.

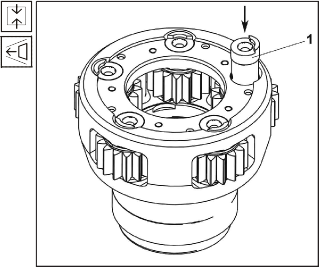

Рис. 7.216 Набивка цапфы сателлита
Рис. 7.217 Защитный кожух цапф сателлитов - установка
-
Привинтить пятью болтами 1 с
шайбами 2 защитный
кожух. Болты 1 затянуть
моментом затяжки 12
± 1 Нм.

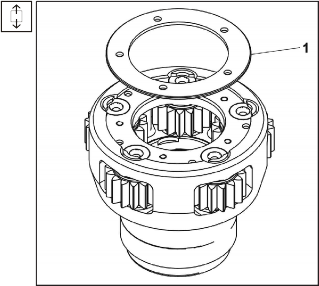

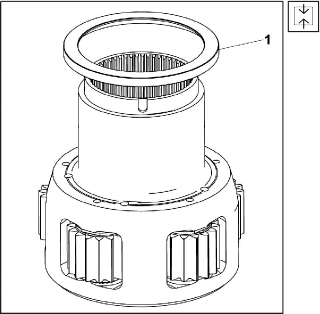

Рис. 7.218 Установка кольца на коробку сателлитов
-
На коробку сателлитов надеть кольцо 1.
-
Контактные поверхности посадки внутреннего кольца подшипника в коробке
сателлитов промазать трансмиссионным маслом. Внутреннее кольцо
роликоподшипника с коническими роликами 32 028 AX нагреть и с помощью
толкателя PRL 1303 набить
на коробку сателлитов.
-
Толкателем PRL
0988.1 вбить в полуось смазанные трансмиссионным маслом уплотнения вала 1 и
центрирующее кольцо 2.
После монтажа пространство уплотнения вала заполнить пластической смазкой
LA-2.

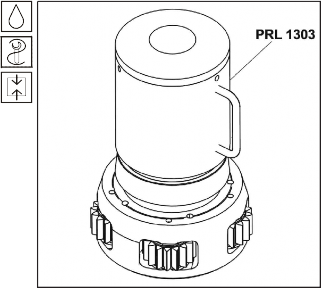

Рис. 7.219 Набивка внутреннего кольца подшипника на коробку сателлитов

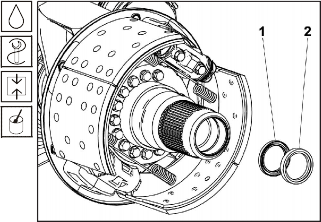

Рис. 7.220 Установка уплотнения вала в полуось

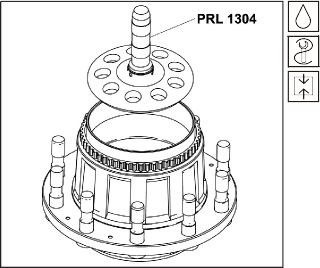

Рис. 7.221 Набивка наружного кольца подшипника 32028 AX в ступицу колеса
-
Контактные поверхности для посадки подшипника ступицы колеса смазать
трансмиссионным маслом и с помощью толкателя PRL
1304 набить наружное кольцо конического подшипника 32 028 AX - в ступицу
колеса.

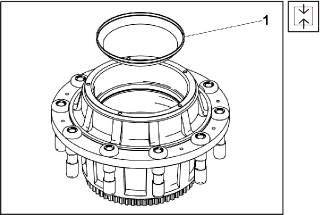

Рис. 7.222 Установка защитного кожуха в ступицу колеса
-
В ступицу колеса набить задний защитный кожух 1.
-
Контактные поверхности для посадки подшипника ступицы колеса смазать
трансмиссионным маслом и с помощью толкателя PRM
3145 набить наружное кольцо конического роликоподшипника 32 026 AX - в
ступицу колеса.
-
Контактные поверхности для посадки уплотнения вала промазать трансмиссионным
маслом, в крышку 1 вбить
с помощью толкателя PRL
1302 два уплотнения вала 2,
a пространство между кромками и внутренним пространством заполнить на 50%
пластической смазкой LA- 2.

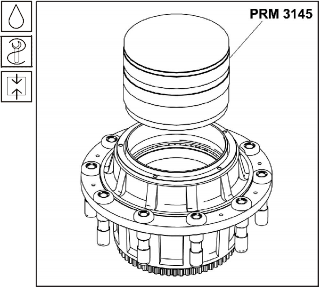

Рис. 7.223 Набивка наружного кольца подшипника 32026 AX в ступицу колеса

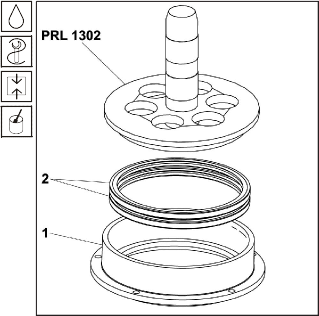

Рис. 7.224 Установка уплотнений вала в крышку ступицы
Рис. 7.225 Монтаж разбрызгивающей крышки в крышку ступицы
-
В крышку 1 вбить
разбрызгивающую крышку
2.
Рис. 7.226 Установка фасонного кольца в распорку
-
В внутренний паз распорки 1 вставить
новое, промазанное трансмиссионным маслом фасонное кольцо 2.

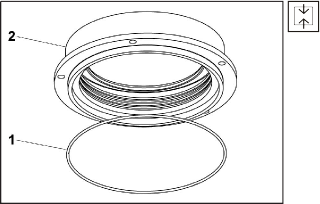

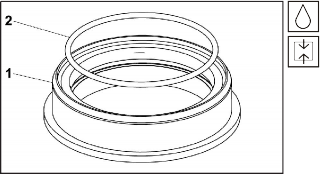

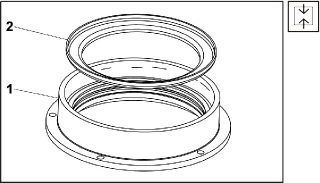

Рис. 7.227 Установка фасонного кольца на крышку ступицы
-
На крышку 2 вставить
новое фасонное кольцо 1.
-
Распорку 1 вставить
в крышку 2.
-
Нагреть внутреннее кольцо конического роликоподшипника 32026 AX 1,
смазать ролики трансмиссионным маслом, внутреннее кольцо вставить в наружное
кольцо подшипника 32026 AX в ступице колеса. На ступицу надеть крышку в
сборе 2.

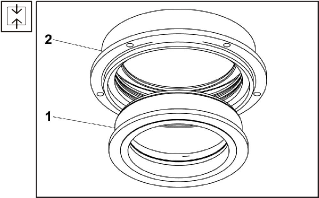

Рис. 7.228 Установка распорки в крышку ступицы

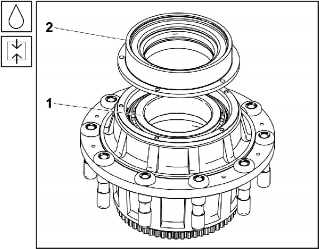

Рис. 7.229 Установка крышки ступицы
-
Резьбу болтов смазать клеем LOCTITE 270 и привинтить крышку к ступице
колеса. Болты 1 затянуть
моментом затяжки 22
± 2 Нм.

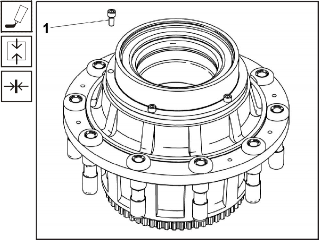

Рис. 7.230 Установка болтов крышки ступицы

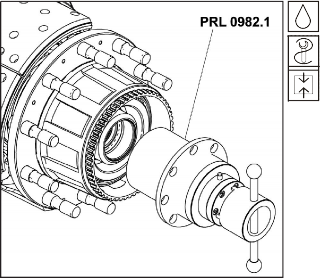

Рис. 7.231 Запрессовка ступицы колеса на полуось
-
Контактные поверхности смазать трансмиссионным маслом и с помощью
приспособления PRL
0982.1 запрессовать ступицу колеса на полуось.
Примечание:
Операции 16, 17 и 18 произвести как можно быстрее, чтобы не произошло
охлаждение нагретого внутреннего кольца подшипника 32024 AX. После набивки
необходимо ступицу придержать до времени насаживания коробки сателлитов в
сборе в горизонтальном положении с поворотным
шкворнем, чтобы не произошло повреждение уплотнений вала.

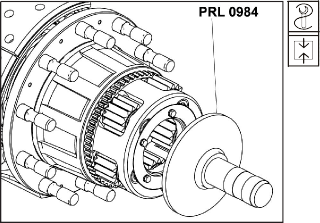

Рис. 7.232 Коробка сателлитов - установка
-
Собранную коробку сателлитов вставить в шлицевание поворотного шкворня и с
помощью толкателя PRL
0984 пристукнуть коробку.
-

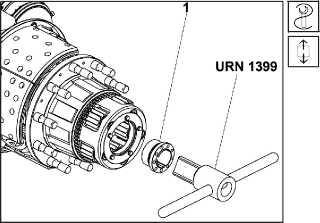

С помощью ключа URN
1399 навинтить стопорный болт 1,
не затягивать до конца.

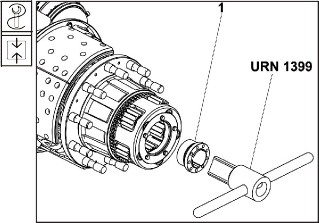

Рис. 7.233 Стопорный болт - установка
-
Определить зазор подшипников в соответствии с установленным порядком
действий (См.
Подглава 7.5.5).
-
Произвести монтаж ведущего вала в соответствии с установленным порядком
действий (См.
