TATRA T815. Снятие и установка подшипников ступицы колеса переднего моста

Причины снятия и установки
1. Замена подшипников управляемого моста в результате сильного износа.
2. Замена поврежденной ступицы колеса.

б) Технические условия

Все доступные уплотнительные элементы в установленном порядке заменить новыми.
Использовать иглы посадки сателлитов на цапфах одной классификационной группы на одном колесном редукторе.
Во время установки использовать сателлиты одной классификационной группы (сателлиты классифицированы в три группы и имеют обозначения на торцевой поверхности зуба - I., II., III.)
Для снятия и установки использовать перечень специальных инструментов (См. Таб. 7.3).

в) Порядок снятия

Снять ведущий карданный вал в соответствии с установленным порядком действий (См.

Подглава 7.5.9).
Прихватить поворотный шкворень обратно к полуоси для фиксирования (если в распоряжении не имеется крепежное приспособление).

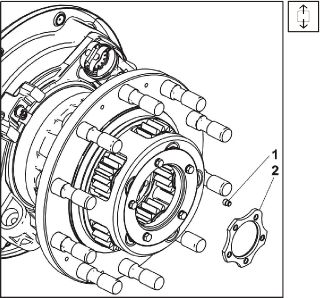

Рис. 7.164 Снятие опорной накладки
С помощью болтов M10 снять опорную накладку 2 и вытащить закрепляющий штифт 1.

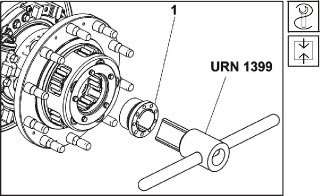

С помощью ключа URN 1399 (См. Таб. 7.3)

отвинтить закрепляющий болт 1.

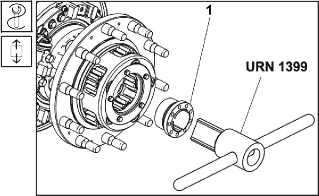

Рис. 7.165 Закрепляющий винт - снятие
Снять коробку сателлитов в сборе 1.

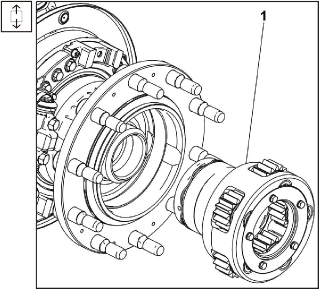

Рис. 7.166 Снятие коробки сателлитов

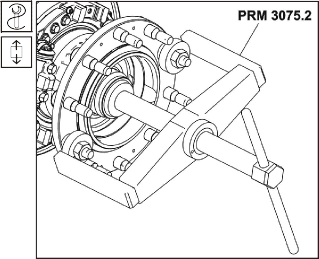

С помощью приспособления PRM 3075.2

(См. Таб. 7.3) снять ступицу колеса.

Рис. 7.167 Снятие ступицы колеса

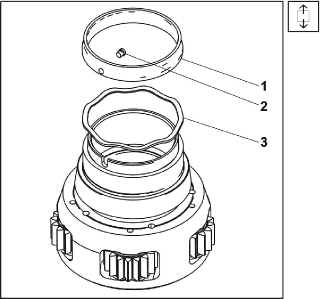

Рис. 7.168 Демонтаж задней стороны коробки сателлитов

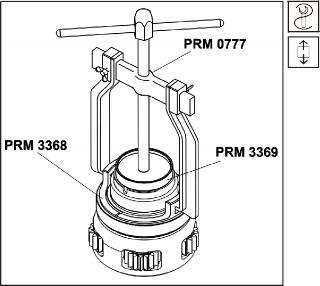

Рис. 7.169 Снятие внутреннего кольца подшипника с коробки сателлитов
С задней стороны коробки сателлитов снять кольцо 1 с пальцем 2 и распоркой 3.
С помощью универсального съемника PRM 0777 и съемника внутреннего кольца подшипника PRM 3369 с опорой PRM 3368 снять внутреннее кольцо подшипника 32028 AX с коробки сателлитов.
С помощью универсального съемника PRM 0777 и съемника внутреннего кольца подшипника PRM 3370 с опорой PRM 3368 (См. Таб. 7.3) снять внутреннее кольцо подшипника TIMKEN с поворотного шкворня.

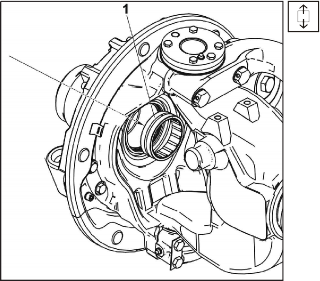

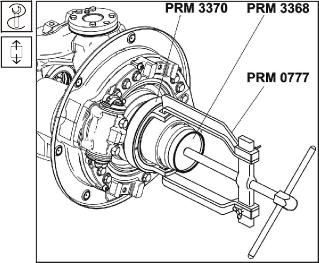

Рис. 7.170 Снятие внутреннего кольца подшипника с поворотного шкворня
В случае износа поверхности уплотнения нагреть и вытолкнуть распорное кольцо 2.
Снять защитный лист 1.

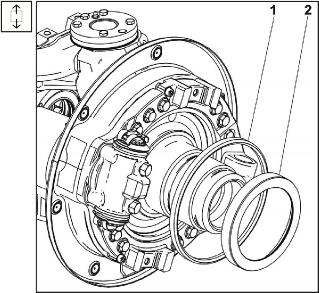

Рис. 7.171 Распорное кольцо - снятие

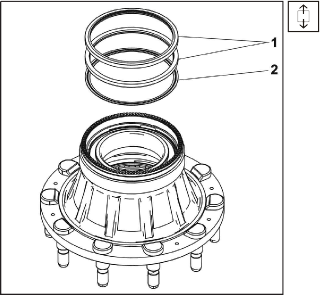

Рис. 7.172 Снятие уплотнений вала ступицы
Со ступицы колеса демонтировать два уплотнения вала 1 (если они не были сняты во время съема ступицы колеса), а также защитный лист 2.

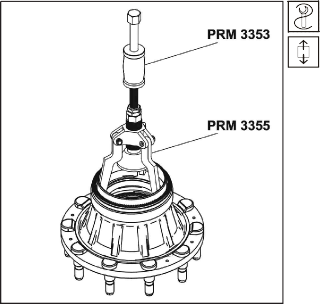

Рис. 7.173 Снятие наружного кольца подшипника TIMKEN со ступицы

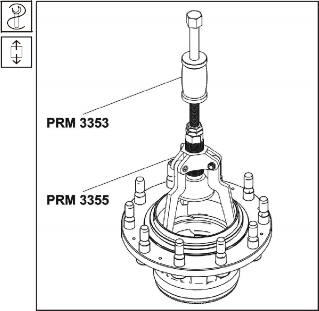

С помощью универсального съемника PRM 3355 с универсальным выталкивателем PRM 3353 (См. Таб. 7.3) вытолкнуть наружное кольцо заднего подшипника TIMKEN - меньший диаметр со ступицы колеса.
Вытолкнуть передний защитный кожух 1 со ступицы колеса.
С помощью универсального съемника PRM 3355 и универсального выталкивателя PRM 3353 (См. Таб. 7.3) вытолкнуть наружное кольцо 1 переднего подшипника 32028 AX - больший диаметр со ступицы колеса.

Рис. 7.174 Снятие защитного кожуха со ступицы колеса

Рис. 7.175 Снятие наружного кольца подшипника 32028 AX со ступицы

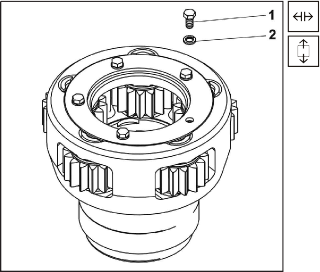

Рис. 7.176 Болты защитного кожуха цапф сателлитов - снятие
Установить надлежащим образом коробку сателлитов. Отвинтить и снять болты 1 с шайбами 2 защитного кожуха цапф сателлитов.

Рис. 7.177 Снятие защитного кожуха цапф сателлитов

17.Снять защитный кожух 1.

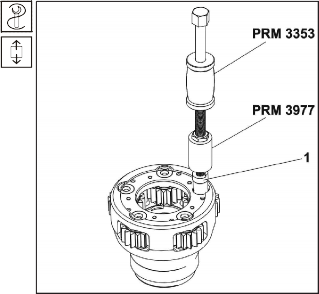

1. Приспособлением PRM 3977(См. Таб. 7.3) с универсальным выталкивателем PRM 3353 вытолкнуть цапфу сателлита 1.

  Рис. 7.178 Выталкивание цапфы сателлита
2. Снять сателлит 4 с роликами 2 и распорным кольцом 3, переднюю накладку 1 и заднюю накладку 5. Порядок работы повторить для всех пяти сателлитов.

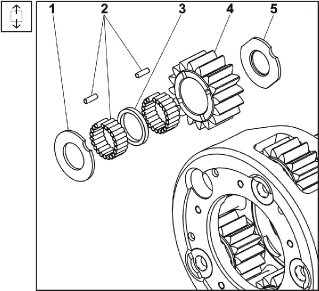

  Рис. 7.179 Снятие сателлита

  Рис. 7.180 Выталкивание подшипника INANK

  с поворотного шкворня.
3. Вытолкнуть универсальной выколоткой подшипник INANK 70/25 1 с поворотного шкворня.

г) Порядок установки

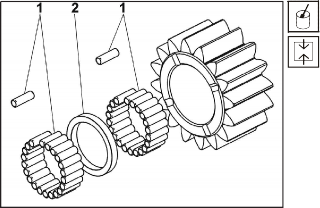

Рис. 7.181 Установка иголок в сателлит

В сателлит приклеить смазочным маслом два ряда иголок 1 с распорным кольцом 2.

Примечание:

Во время монтажа иголок и сателлита действовать в соответствии с пунктами 2 и 3, указанными в технических условиях данной подглавы.
Сателлит с иголками вставить вместе с передней 1 и задней 2 накладкой в коробку сателлитов.

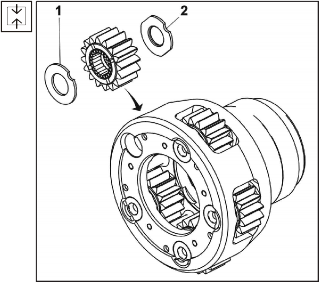

Рис. 7.182 Установка сателлита в коробку сателлитов
Насадить цапфу сателлита в коробку сателлитов 1 таким образом, чтобы фрезеровка головки цапфы была подогнана к шлицу в коробке сателлита.

Порядок работы в пунктах 1 - 3 повторить для всех пяти сателлитов.

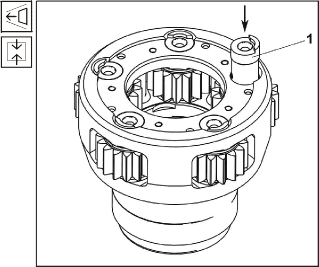

Рис. 7.183 Набивка цапфы сателлита

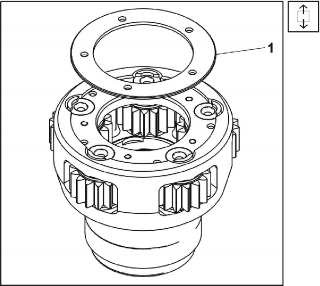

Рис. 7.184 Защитный кожух цапф сателлитов - установка
Привинтить пятью болтами 1 с шайбами 2

защитный кожух.

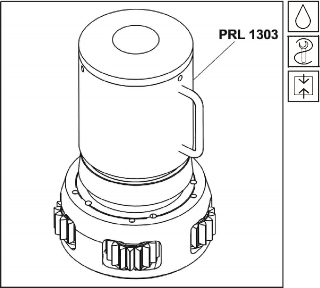

Рис. 7.185 Набивка внутреннего кольца подшипника на коробку сателлитов
Контактные поверхности коробки сателлитов с внутренним кольцом подшипника смазать трансмиссионным маслом. Внутреннее кольцо роликоподшипника с коническими роликами 32 028 AX нагреть и с помощью толкателя PRL 1303 (См. Таб. 7.3) вбить на коробку сателлитов.
После остывания конические ролики подшипника протереть трансмиссионным маслом, на заднюю сторону коробки сателлитов надеть новую распорку и кольцо 1 с пальцем 2.

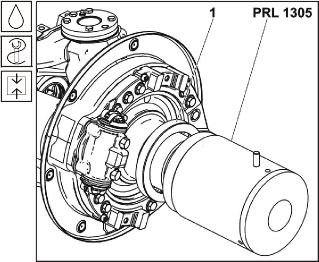

Распорную втулку 1 нагреть, контактные поверхности поворотного шкворня промазать трансмиссионным маслом. Втулку запрессовать на шкворень с помощью толкателя PRL 1305 (См. Таб. 7.3).

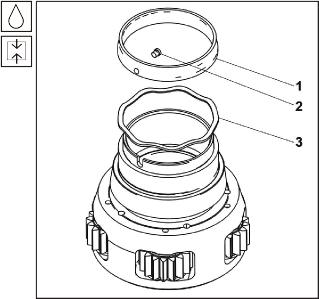

Рис. 7.186 Сборка задней части коробки сателлитов

Рис. 7.187 Установка распорной втулки

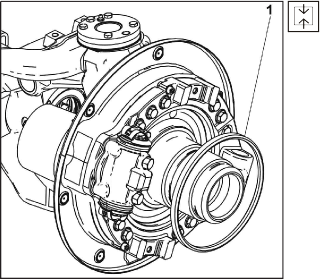

Рис. 7.188 Установка защитного листа
В поворотный шкворень запрессовать

(пристукнуть) защитный лист 1.

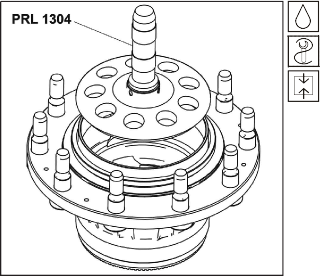

Рис. 7.189 Набивка наружного кольца подшипника 32028 AX в ступицу колеса
Контактные поверхности промазать трансмиссионным маслом и с помощью толкателя PRL 1304 (См. Таб. 7.3) запрессовать наружное кольцо роликоподшипника с коническими роликами 32 028 AX - в ступицу колеса.

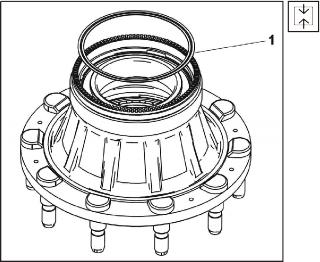

Вбить в ступицу колеса передний защитный кожух 1.

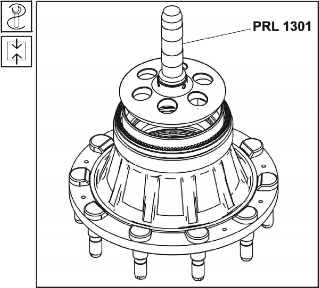

С помощью толкателя PRL 1301 (См. Таб.

7.3) запрессовать наружное кольцо роликоподшипника с коническими роликами TIMKEN в ступицу колеса.
Нагреть внутреннее кольцо роликоподшипника с коническими роликами TIMKEN, наружное кольцо промазать трансмиссионным маслом, a внутреннее кольцо вставить в наружное кольцо подшипника TIMKEN в ступице колеса.

Рис. 7.190 Установка защитного кожуха в ступицу колеса

Рис. 7.191 Набивка наружного кольца подшипника TIMKEN в ступицу колеса

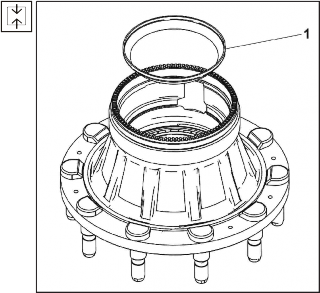

Рис. 7.192 Защитный лист - установка
Вставить в ступицу защитный лист 1.

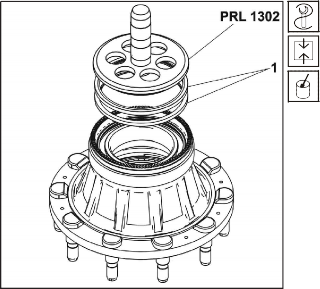

Рис. 7.193 Набивка уплотнений вала в ступицу колеса
С помощью толкателя PRL 1302 (См. Таб. 7.3) набить в ступицу два новых уплотнения вала 1. Перед монтажом заполнить внутреннее пространство уплотнений вала с 50% пластической смазкой.
Собранную, таким образом, ступицу запрессовать с помощью приспособления PRL 0982.1 (См. Таб. 7.3) на поворотный шкворень

Примечание:

Операции 13, 14, 15 и 16 произвести как можно быстрее, чтобы не произошло охлаждение нагретого внутреннего кольца подшипника TIMKEN. После набивки ступицу необходимо придержать до установки коробки сателлитов в сборе в горизонтальном положении с поворотным шкворнем, чтобы

не повредить уплотнения валов.
Собранную коробку сателлитов вставить в шлицевание поворотного шкворня и с помощью толкателя PRL 0984 (См. Таб. 7.3) пристукнуть коробку.

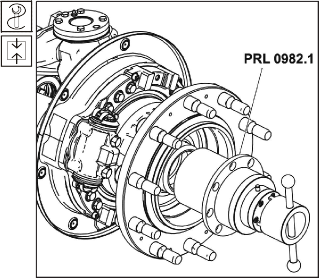

Рис. 7.194 Запрессовка ступицы колеса на поворотный шкворень

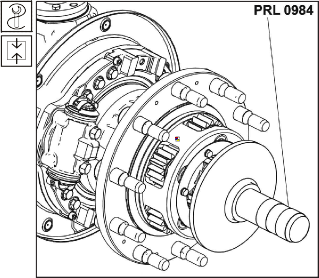

Рис. 7.195 Коробка сателлитов - установка

Рис. 7.196 Стопорный болт - монтаж
С помощью ключа URN 1399 (См. Таб. 7.3) завинтить стопорный болт 2, не затягивая до конца.
Произвести определение зазора подшипников в соответствии с установленным порядком действий (См. Подглава 7.5.4).

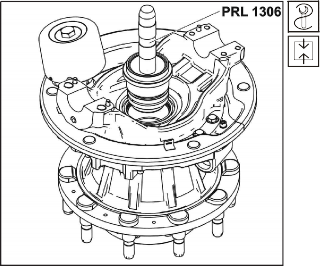

Рис. 7.197 Набивка подшипника INANK на поворотный шкворень.
Поворотный шкворень снять с полуоси и вбивателем PRL 1306 (См. Таб. 7.3) набить подшипник INANK на поворотный шкворень.
Произвести установку ведущего карданного вала в соответствии с установленным порядком действий (См. Подглава 7.5.9).
