TATRA T815. Разборка и сборка корпуса радиатора
двигателя T3C-928.90/572
а) Причина разборки и сборки
Разборка и сборка корпуса радиатора является частью разборки и
сборки двигателя (См.
Подглава 1.5.54).
б) Технические условия
1. Технические условия указаны как составляющая часть порядка
разборки и сборки двигателя (См.
Подглава 1.5.54).
в) Порядок разборки
С верхней поверхности корпуса радиатора 5 отвинтить
пробку 11 вместе
с уплотнительным кольцом 10.
Отвинтить пробки 1, 4, 6, 8,
вместе с уплотнительными кольцами 2, 3, 7, 9.

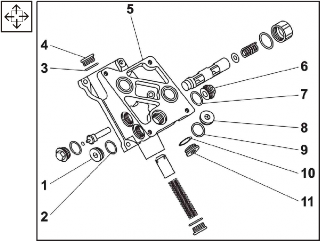

Рис. 1.554 Корпус масляного радиатора 1 -
разборка
С корпуса радиатора 5 отвинтить
пробку 14
вместе с уплотнительным кольцом 13.
С корпуса радиатора 5 снять
пружину 12 и
плунжер 11.
С корпуса радиатора 5 отвинтить
пробку 8 вместе
с уплотнительным кольцом 9,
снять пружину 10,
прокладку 7 и
золотник 6.
Отвинтить пробку 1 вместе
с уплотнительным кольцом 2,
снять регулировочную прокладку 3 и
терморегулирующий вентиль 4.

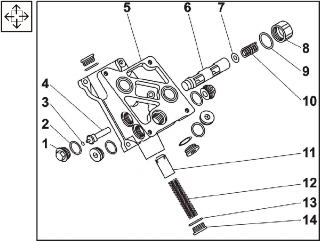

Рис. 1.555 Корпус масляного радиатора 2 -
разборка
Проверить демонтированные детали, очистить или
отремонтировать поверхности соприкосновения, поврежденные
детали заменить новыми.
г) Порядок сборки
Рис. 1.556 Корпус масляного радиатора 2 -
сборка
Для обратного монтажа использовать только чистые детали.
Расположить корпус радиатора на рабочей доске.
Проверить чистоту всех каналов и проходимость отверстий.
Золотник 6 смазать
маслом, проверить свободное движение в корпусе радиатора.
В золотник 6 вставить
прокладку 7 с
пружиной 10.
Закрыть отверстие пробкой 8 с
уплотнением
9.
С другой стороны в золотник 6 вставить
терморегулирующий вентиль 4.
Произвести визуальный контроль перекрытия канала золотником
( 0,2 1,5
мм).
При перекрытии 1,6 2,4
мм использовать
регулировочную прокладку 3.
При перекрытии 2,5 3
мм использовать
2 шт. регулировочных прокладок 3.
Закрыть отверстие пробкой 1 с
уплотнением 2.
Плунжер 11 вставить
в канал, проверить свободное перемещение.
Вставить пружину 12.Закрыть
отверстие пробкой 14 с
уплотнением 13.

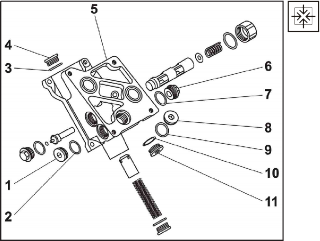

Рис. 1.567 Корпус масляного радиатора 1 -
сборка
На верхней поверхности корпуса радиатора 5 завинтить
пробку 11 вместе
с уплотнительным кольцом 10.
Завинтить пробки 1, 4, 6, 8,
вместе с уплотнительными кольцами 2, 3, 7, 9.
Примечание:
Предохранительный байпасный клапан – отрегулирован на
перепад давления ......... 0,25 0,31
MПa
Длина свободной пружины 12 ....................................................................................... 109
мм
Длина
пружины сжатой силой 78,5 Н
............................................................................ 77
мм
Длина
пружины сжатой силой 83,4 Н
............................................................................ 75
мм
Полностью
открыто протекание через радиатор.
.......................................................... 80°
C
