TATRA T815. Разборка и сборка привода вентилятора двигателя T3C-928.90/572

TATRA T815. Разборка и сборка привода вентилятора двигателя T3C-928.90/572

а) Причина разборки и сборки

Разборка и сборка привода вентилятора является частью разборки и сборки двигателя (См.

Подглава 1.5.54).

б) Технические условия

1. Технические условия указаны как составляющая часть порядка разборки и сборки двигателя (См.

Подглава 1.5.54).

в) Порядок разборки
1. Привод вентилятора закрепить в зажимном устройстве.

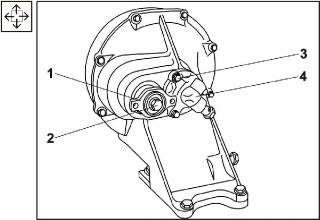

2. Отвинтить болт 2, включая пружинную шайбу и прокладку, снять поводок гидравлической муфты 1.
3. Отвинтить 3 болта 3, снять пружинные шайбы, снять крышку гидравлической муфты 4.

  Рис. 1.510 Привод вентилятора 5 - разборка
4. С вала 1 снять пружину 2.

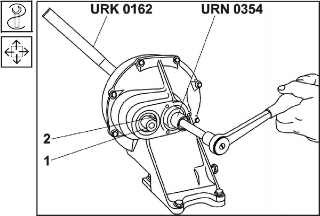

5. Ослабить (засечку) фиксирование круглой гайки M20x1,5.
6. Насадить гаечный ключ URN 0354 и приспособление для затягивания (ослабления) гаек вентилятора URK 0162.
7. Отвинтить гайку M20x1,5.

  Рис. 1.511 Привод вентилятора 4 - разборка

  Рис. 1.512 Привод вентилятора 3 - разборка

  Рис. 1.513 Привод вентилятора 1- разборка

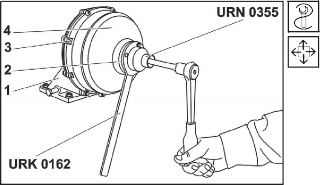

8. Ослабить (засечку) фиксирование круглой гайки M30x1,5.
9. Насадить гаечный ключ URN 0355 и приспособление для затягивания (ослабления) гаек вентилятора URK 0162.
10. Отвинтить гайку M30x1,5.
11. Снять ступицу колеса 2 и вынуть из паза на валу пружину.
12. Отвинтить болты 3 по окружности привода вентилятора.
13. Отделить крышку кожуха 4, включая гидравлическую муфту, от кронштейна кожуха 1.

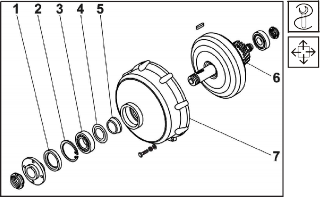

14. Из крышки кожуха 7 выпрессовать гидравлическую муфту 6.
15. Снять уплотнение вала (гуферо) 1, стопорное кольцо 2 (использовать клещи „seger“).
16. На подшипник 3 насадить универсальный съемник PRM 3354 и универсальный выталкиватель PRM 3322, выпрессовать подшипник 3.
17. Снять маслосбрасывающее кольцо 4 и распорное кольцо 5.

  Рис. 1.514 Привод вентилятора 2 - разборка

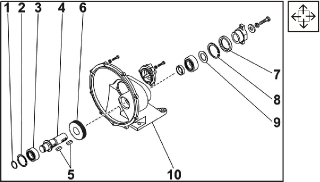

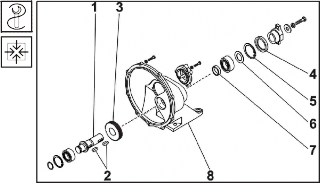

18. Снять стопорные кольца 1 и 2 (использовать клещи„seger“).
19. Вал вентилятора 4 выпрессовать с кронштейна вентилятора 10, включая подшипник 3, снять с вала пружину 5.
20. С кронштейна кожуха вентилятора 10 снять зубчатое колесо 6 гидравлической муфты.
21. С вала вентилятора 4 снять подшипник 3.
22. С кронштейна кожуха 10 снять уплотнительное кольцо 7 (гуферо), снять стопорное кольцо 8 (использовать клещи

  „seger“), снять прокладку подшипника 9.

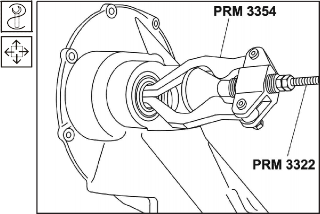

23. С кронштейна кожуха вентилятора выпрессовать подшипники 6304 и 6205, снять распорное кольцо.
24. Для выпрессовки использовать универсальный съемник PRM 3354 и универсальный выталкиватель PRM 3322.

  Рис. 1.515 Выпрессовка подшипников 6304 и

  6205
25. Проверить демонтированные детали, очистить или отремонтировать поверхности соприкосновения, поврежденные детали заменить новыми.
г) Порядок сборки

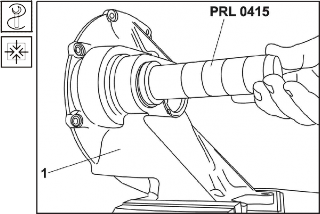

1. В кронштейн 1 корпуса вентилятора вставить распорное кольцо, запрессовать подшипник 6205 с помощью толкателя PRL 0415.
2. Запрессовать подшипник 6304 с помощью толкателя PRL 0415.

  Рис. 1.516 Запрессовка подшипников 6304 и

  6205
3. Вставить прокладку подшипника 6 и зафиксировать стопорным кольцом 5 (использовать клещи „seger“).
4. Запрессовать уплотнительное кольцо 4,

  использовать толкатель PRL 0416.
5. Надеть на вал вентилятора 1 пружину 2.
6. Вставить в кронштейн корпуса 8 распорное кольцо 7 и колесо гидравлической муфты 3.

  Рис. 1.517 Привод вентилятора 6 - сборка

  Рис. 1.518 Привод вентилятора 7 - сборка

  Рис. 1.519 Привод вентилятора 8 - сборка

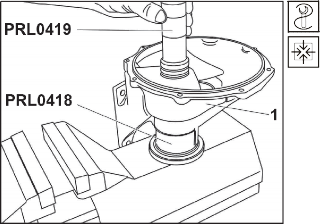

7. Запрессовать вал вентилятора с помощью толкателя PRL 0419 и подставки для толкателя PRL 0418 в кронштейн 1 корпуса вентилятора.

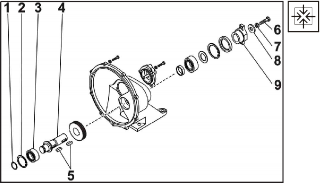

8. Запрессовать подшипник 3 NA 4905 V,

  зафиксировать стопорным кольцом 2 (клещи

  „seger“) и стопорным проволочным кольцом 1

   25.
9. Надеть на вал вентилятора 4 пружины 5,

  вставить поводок 9 гидравлической муфты.
10. Привинтить болт 6, включая пружинные шайбы 7 и прокладки 8.
11. Проверить ход вала вентилятора.

  Рис. 1.520 Привод вентилятора 1 - сборка
12. Запрессовать в крышку корпуса вентилятора 7 подшипник 3 толкателем PRL 0412.1 с напрявляющим штырем PRL 0922.
13. Зафиксировать стопорным кольцом 2 (клещи

  „seger“).
14. Запрессовать уплотнительное кольцо 1

  (гуферо) толкателем PRL 0422.
15. Насадить на вал 6 гидравлической муфты распорное кольцо 5 и маслосбрасывающее кольцо 4.
16.Укомлектованную муфту запрессовать в подшипник 3.

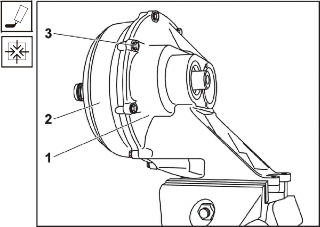

1. Соединить комплект корпуса вентилятора 2 с укомплектованным кронштейном корпуса 1 с помощью 9-ти болтов 3, включая пружинные шайбы и прокладки.
2. Поверхности соприкосновения смазать уплотняющей замазкой.
3. Надеть на вал гидравлической муфты пружину, вбить ступицу колеса 1.

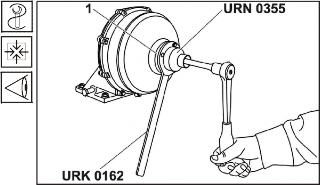

4. Привинтить и затянуть прорезные гайки M30x1,5 гаечным ключом URN 0355 и приспособлением для затягивания гаек URK 0162.
5. Проверить вращение всего комплекта.

  Рис. 1.521 Привод вентилятора 12 - сборка

  Рис. 1.522 Привод вентилятора 10 - сборка

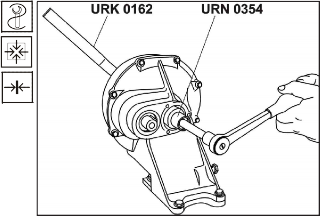

6. Завинтить на валу гидравлической муфты прорезные гайки M20x1,5.
7. Затянуть гайки гаечным ключом URN 0354 и приспособлением для затягивания гаек URK 0162.
8. Гайки зафиксировать засечкой.

  Рис. 1.523 Привод вентилятора 11 - сборка

  Рис. 1.524 Привод вентилятора 5 - сборка
9. Крышку 4 гидравлической муфты смазать уплотняющей замазкой.
10. Надеть крышку 4 гидравлической муфты, привинтить и затянуть болты 3.
11. Установить поводок 1 гидравлической муфты на вал вентилятора, привинтить болт 2, включая прокладку и пружинную шайбу.
12. Проверить вращение всего комплекта.
