TATRA T815. Снятие и установка стартера двигателя T3C-928.90/572

1. Причины снятия и установки




   1. Не происходит правильное вхождение шестерни в венец маховика.

   2. Стартер вообще не работает.

б) Технические условия

1. Правильно присоединить электрические кабели к клеммам стартера.

в) Порядок снятия

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.

5. Выключить выключатель „массы“.

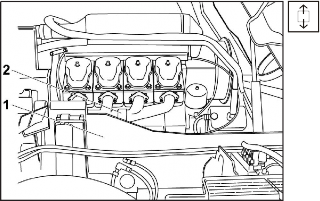

   Рис. 1.307 Снятие крышки и выхлопного трубопровода

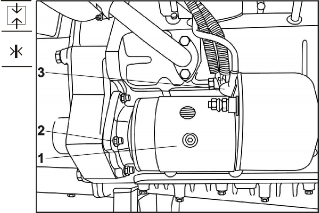

   Рис. 1.308 Крепление стартера

6. Снять переднюю верхнюю правую крышку 1

   и выхлопной трубопровод 2.




7. Отсоединить все кабели 3 с клеммника стартера 1.

8. Отвинтить треми гайки 2 вместе с пружинными шайбами.

9. Выдвинуть стартер 1 с посадки в направлении от маховика.

10. Проверить и почистить поверхности соприкосновения стартера.




    г) Порядок установки




    1. В шлицы стартера нанести уплотнительную замазку.

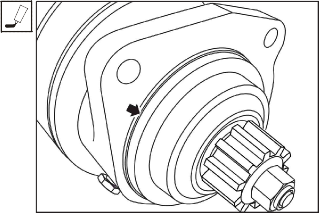

Рис. 1.309 Стартер уплотнение

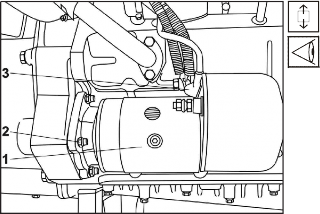

Рис. 1.310 Крепление стартера

1. Установить выхлопной трубопровод 2 и переднюю верхнюю правую крышку 1.

2. Включить выключатель „массы“.

3. Опустить кабину автомобиля в рабочее положение.

4. Проверить финкционирование стартера.

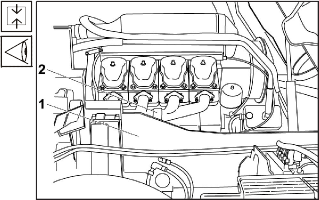

Рис. 1.311 Установка крышки и выхлопного трубопровода
