ПЕРЕДНЯЯ УПЛОТНИТЕЛЬНАЯ КРЫШКА

ЕВ-17

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

5. Передняя уплотнительная крышка

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку передней двери. <См. EI-37, ДЕМОНТАЖ,
Отделка передней двери.>
3) Снимите передний динамик. <См. ET-6, ДЕМОНТАЖ, Пе-
редний динамик
4) Снимите кронштейн отделки двери.

5) Снимите уплотнительную крышку.

ПРИМЕЧАНИЕ:
• Осторожно снимите бутиловую пленку. Чрезмерное усилие
приведет к поломке крышки.
• В случае поломки крышки замените ее на новую.

B: УСТАНОВКА

1) Установите в обратном порядке.

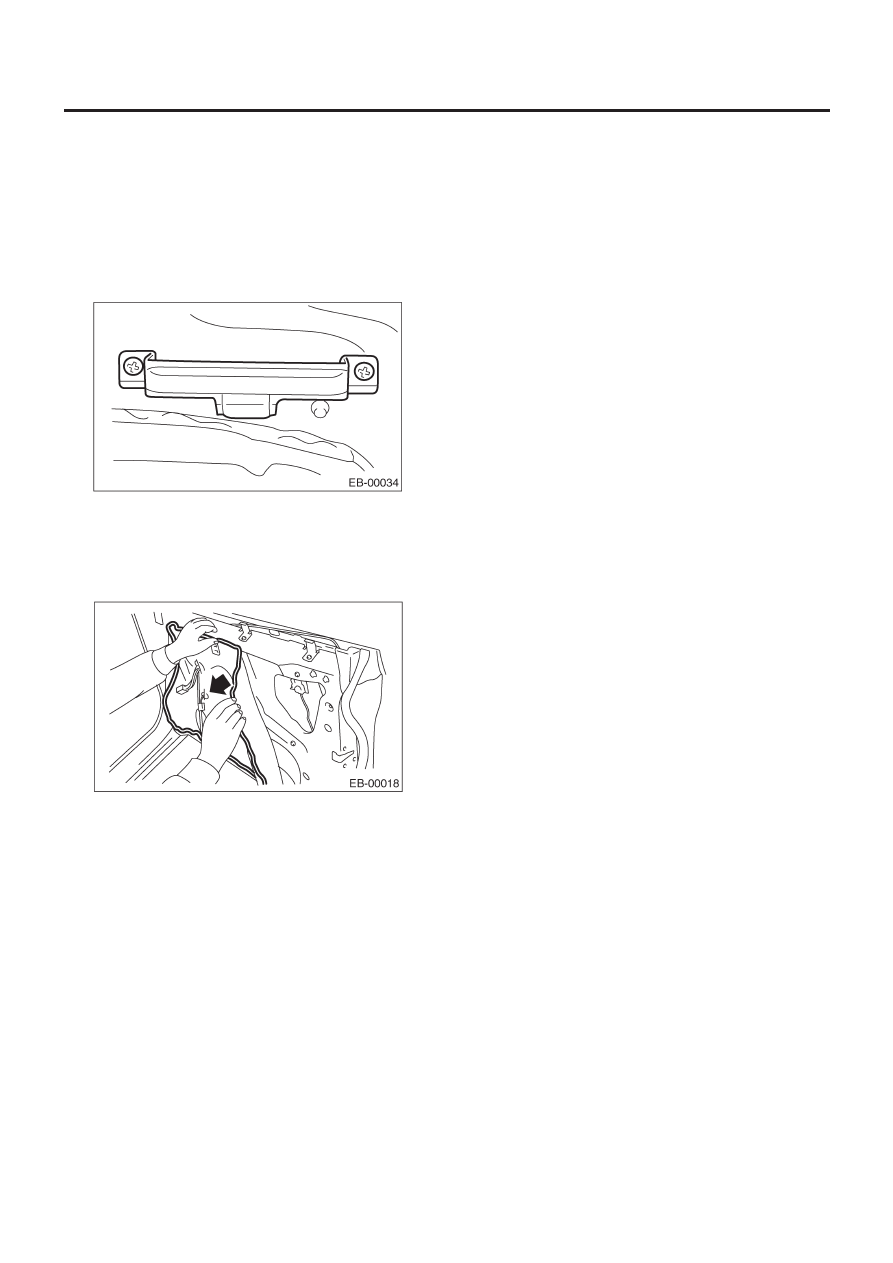

2) При замене уплотнительной крышки используйте бутило-
вую пленку.
3) Хорошо обожмите участок с наложенной пленкой, чтобы
поверхность не «гуляла».

Бутиловая пленка:

3M8626 или эквивалент

ПРИМЕЧАНИЕ:
• Нанесите равномерный слой бутиловой пленки.
• Приложите уплотнительную крышку, следя за тем, чтобы
она не сморщилась.
• Изломы на слое повлекут проникновение воды и загрязнение.

C: ОСМОТР

Замените уплотнительную крышку на новую в случае ее по-
вреждения.

ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ

ЕВ-18

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

6. Панель задней двери

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку задней двери. <См. EI-38, ДЕМОНТАЖ,
Отделка задней двери.>
3) Снимите стекло задней двери. <См. GW-22, ДЕМОНТАЖ,
Стекло задней двери.>
4) Снимите устройство регулятора и мотора задней двери.
<См. GW-24, ДЕМОНТАЖ, Устройство заднего регулятора и
мотора.>
5) Снимите защелку задней двери. <См. SL-28, ДЕМОНТАЖ,
Устройство защелки задней двери.>
6) Снимите заднюю внешнюю ручку. <См. SL-27, ДЕМОНТАЖ,
Задняя внешняя ручка.>
7) Снимите нижнюю отделку центральной стойки. <См. El-47,
ДЕМОНТАЖ, Нижняя внутренняя отделка.>
8) Отсоедините коннектор дверной проводки.

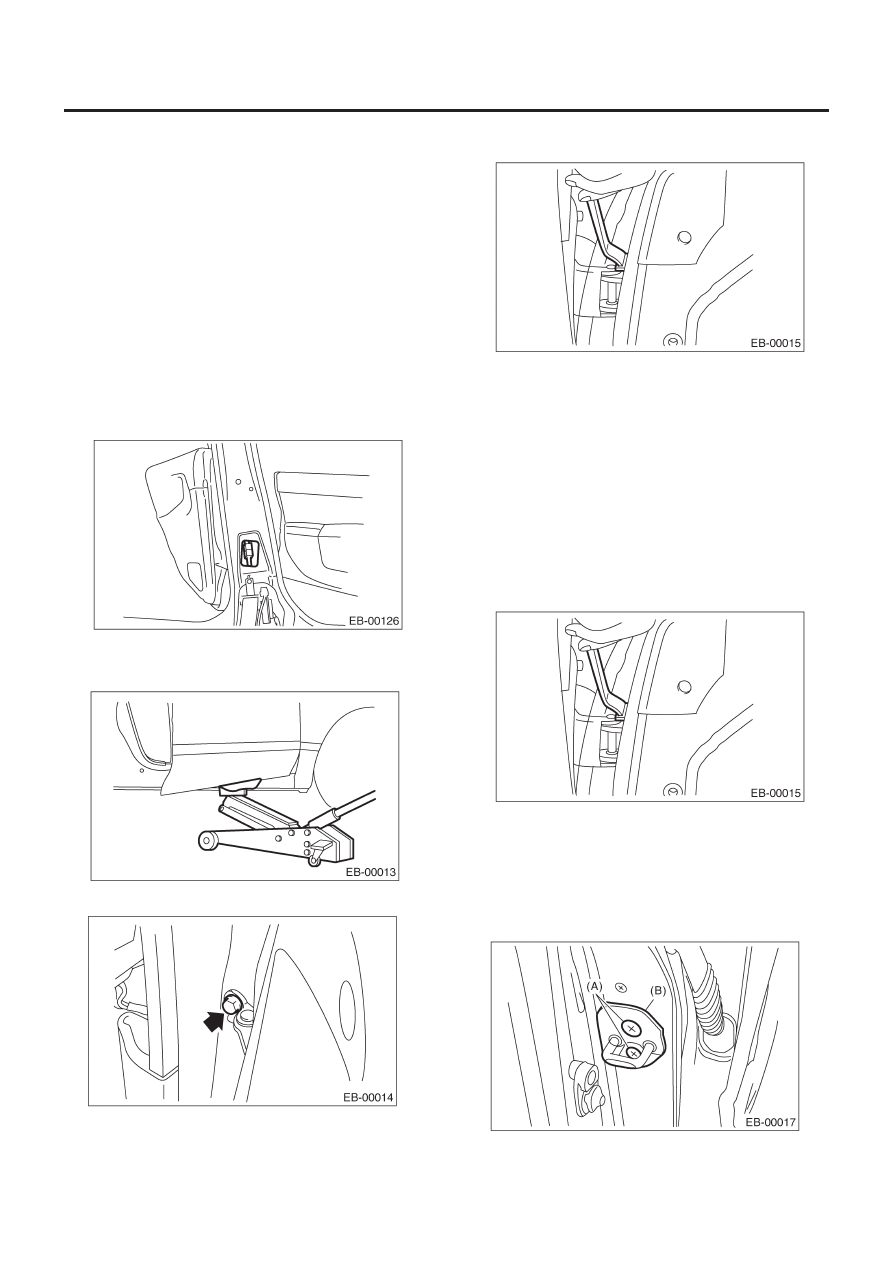

9) Поместите деревянный блок на домкрат и поставьте дом-
крат под заднюю дверь. Поддержите заднюю дверь домкра-
том для ее поддержки.

10) Снимите болты ограничителя.

11) Снимите болты на стороне двери для верхней и нижней
петли и снимите петли задней двери.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Нанесите смазку на скользящие поверхности дверных петель.

Момент затяжки:

См. КОМПОНЕНТ в Общем описании.
<См. EB-8, ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ, КОМПО-
НЕНТ, Общее описание.>

C: РЕГУЛИРОВКА

1) Ослабьте болты верхней и нижней петель для выравнива-
ния положения панели задней двери.

2) Ослабьте винт (A) и постучите по бойку (B) пластмассовым
молотком, чтобы отрегулировать положение бойка под поло-
жение панели задней двери на ее заднем конце в поперечном
направлении.

ОСТОРОЖНО:
Не используйте гайковерт. Заваренный участок на гаеч-
ной пластине бойка очень легко ломается.

ЗАДНЯЯ УПЛОТНИТЕЛЬНАЯ КРЫШКА

ЕВ-19

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

7. Задняя уплотнительная крышка

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку задней двери. <См. EI-38, ДЕМОНТАЖ,
Отделка задней двери.>
3) Снимите задний динамик. <См. ET-8, ДЕМОНТАЖ, Задний
динамик.>
4) Снимите кронштейн отделки двери.

5) Снимите уплотнительную крышку.

ПРИМЕЧАНИЕ:
• Осторожно снимите бутиловую пленку. Чрезмерное усилие
приведет к поломке крышки.
• В случае поломки крышки замените ее на новую.

B: УСТАНОВКА

1) Установите в обратном порядке.

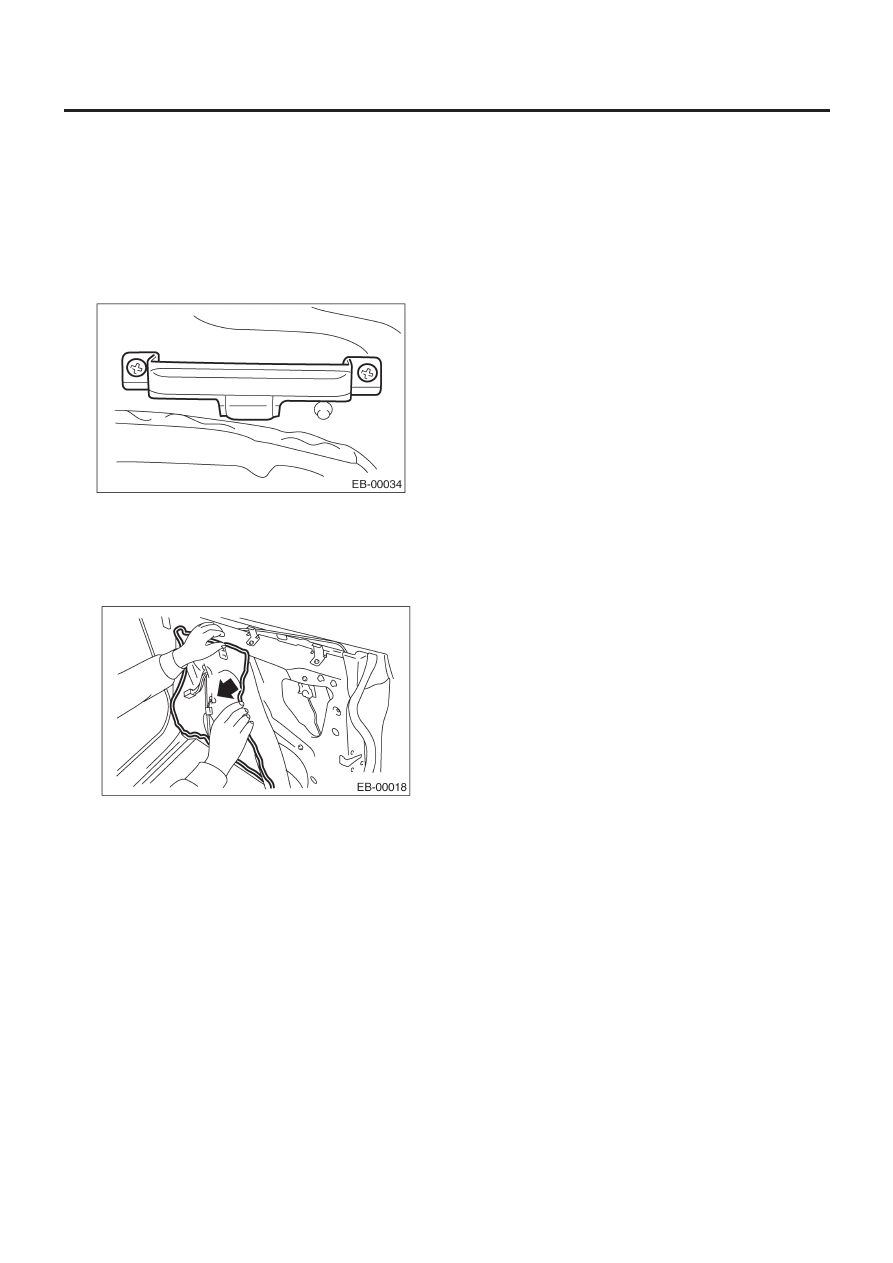

2) При замене уплотнительной крышки используйте бутило-
вую пленку.
3) Хорошо обожмите участок с наложенной пленкой, чтобы
поверхность не «гуляла».

Бутиловая пленка:

3M8626   или эквивалент

ПРИМЕЧАНИЕ:
• Нанесите равномерный слой бутиловой пленки.
• Приложите уплотнительную крышку, следя за тем, чтобы
она не сморщилась.
• Изломы на слое повлекут проникновение воды и загрязнение.

C: ОСМОТР

Замените уплотнительную крышку на новую в случае ее по-
вреждения.

ПАНЕЛЬ КРЫШКИ БАГАЖНИКА

ЕВ-20

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

8. Панель крышки багажника

A:  ДЕМОНТАЖ

1. КРЫШКА БАГАЖНИКА

1) Откройте крышку багажника.
2) Отсоедините коннектор крышки багажника.

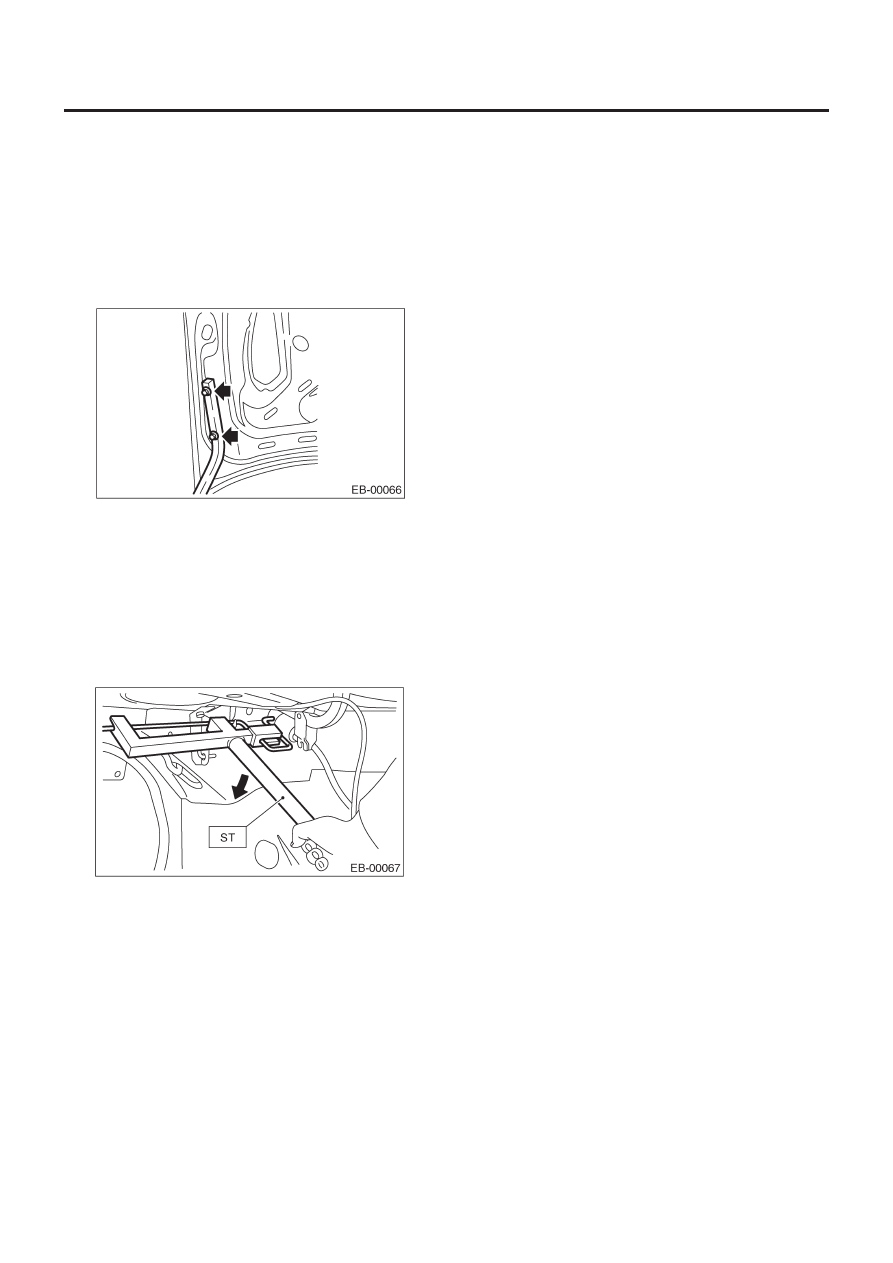

3) Открутите крепежные болты крышки багажника и снимите
крышку багажника с петель.

2. ТОРСИОН

1) Откройте крышку багажника.
2) С помощью ST снимите торсион с петельной тяги.

ST

927780000

СЪЕМНИК

ОСТОРОЖНО:
Во время демонтажа и установки бережно обращайтесь
с торсионом, потому что он создает реактивную силу.

3) Снимите правый/левый торсионы.

ОСТОРОЖНО:
Следите за тем, чтобы не удариться о крышку багажни-
ка, так как после демонтажа торсиона крышка багажни-
ка резко закроется.

B:  УСТАНОВКА

1. КРЫШКА БАГАЖНИКА

1) Установите в обратном порядке.
2) Установите крышку багажника с одинаковыми зазорами.

Момент затяжки:

14 Н•м (1.43 кгс-м, 10.3 ft-lb)

2. ТОРСИОН

1) Установите в обратном порядке.
2) Нанесите смазку на вращающиеся части петель и сопря-
женную поверхность торсиона.
