Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 124





ОБЩЕЕ ОПИСАНИЕ

ЕВ-9

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

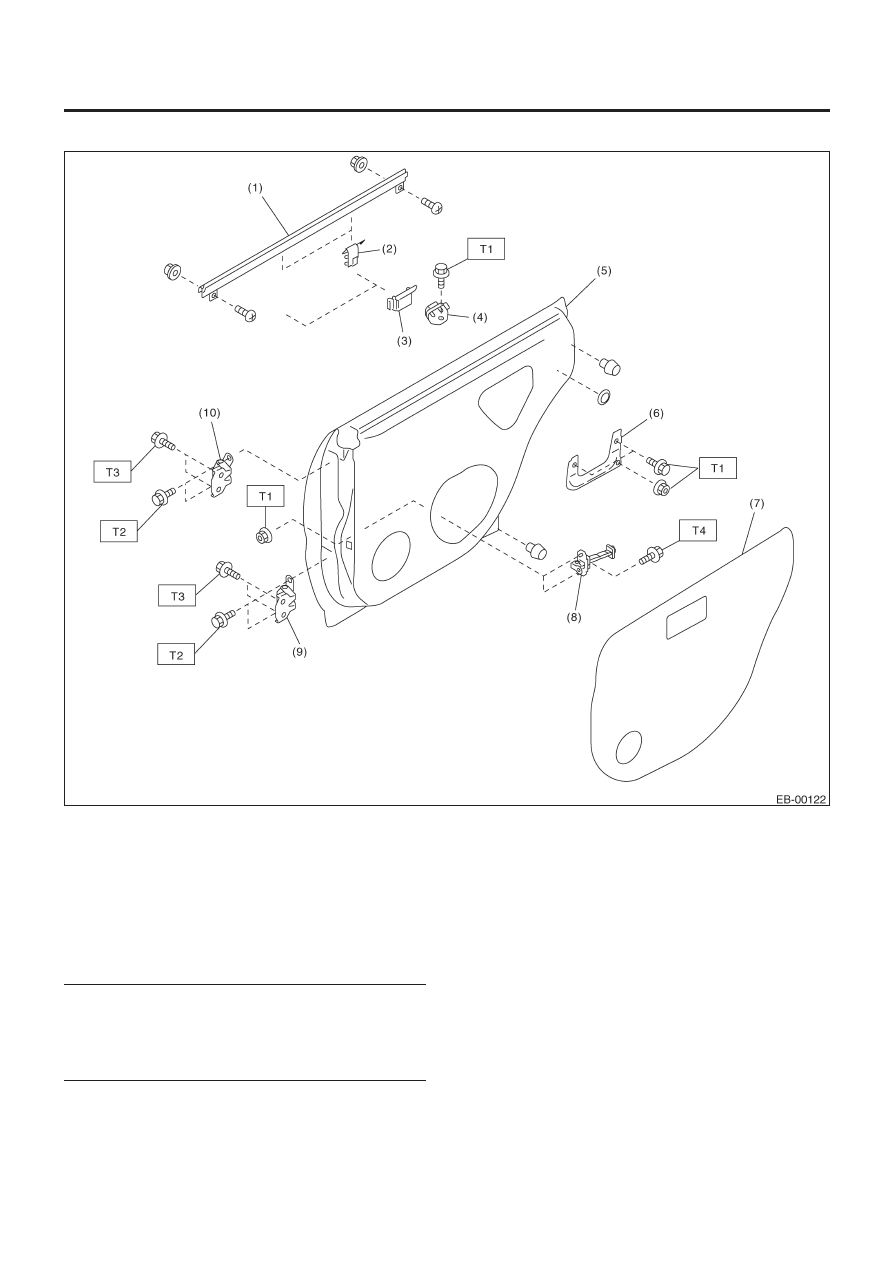

4.  ПАНЕЛЬ ЗАДНЕЙ ДВЕРИ

(1)  Противопогодная полоска (Внешняя)
(2)  Зажим (Внешней противопогодной полоски)
(3) Стабилизатор

(внешний)

(4) Стабилизатор

(внутренний)

(5)  Панель задней двери
(6)  Кронштейн внешней ручки
(7) Уплотнительная

крышка

(8) Ограничитель
(9) Нижняя

петля

(10) Верхняя петля

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.4 (0.75,5.5)

T2:

24.5 (2.5, 18.1)

T3:

29.4 (3.0,21.7)

T4:

32.3 (3.3,23.8)

ОБЩЕЕ ОПИСАНИЕ

ЕВ-10

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

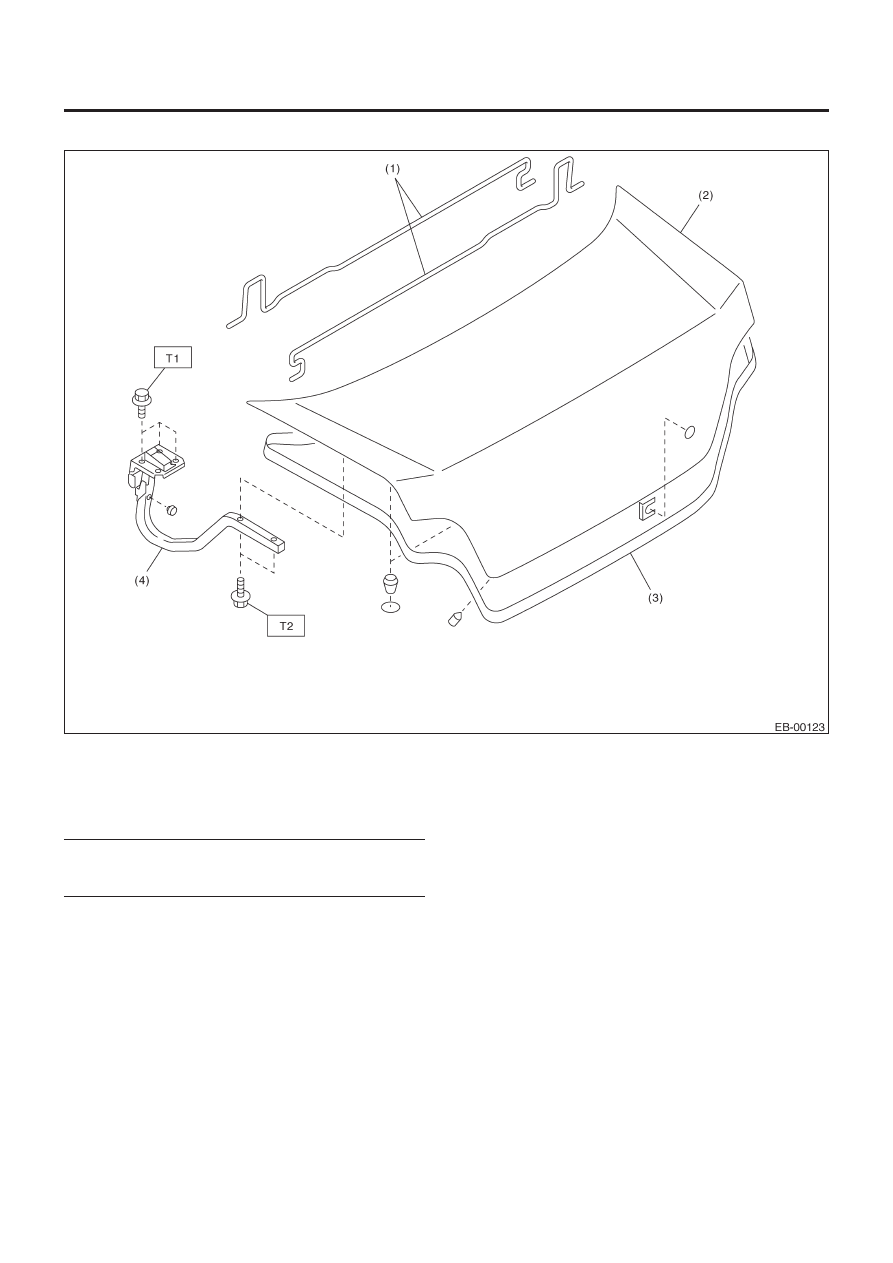

5. ПАНЕЛЬ КРЫШКИ БАГАЖНИКА

(1)

Торсион

(2)  Панель крышки капота
(3) Противопогодная

полоска

(4)

Устройство петли

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.5 (0.76,5.5)

T2:

14 (1.43, 10.3)

ОБЩЕЕ ОПИСАНИЕ

ЕВ-11

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

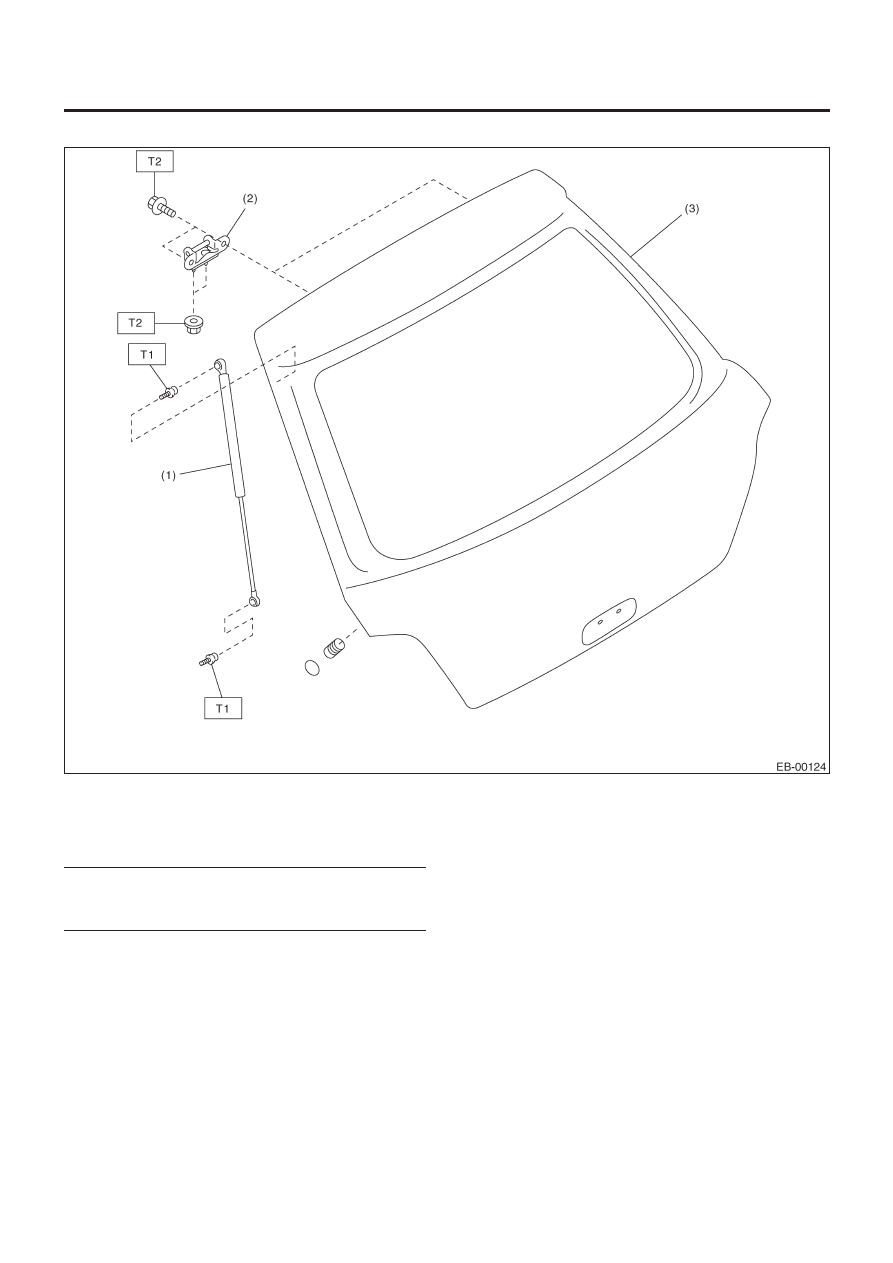

6.  ПАНЕЛЬ ЗАДНЕЙ ДВЕРЦЫ

(1)  Стойка демпфера задней дверцы
(2) Петля
(3)

Панель задней дверцы

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

19.6 (2.0, 14.5)

T2:

24.5 (2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

ЕВ-12

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

C: ОСТОРОЖНО

• Внешние панели кузова тяжелые. Не роняйте и не повреж-
дайте панели. Во время демонтажа и установки не повреж-
дайте окрашенные поверхности панелей.
• При демонтаже крепежных болтов, удержать панели помогут
такие вспомогательные приспособления, как домкрат и т.д.
• Следите за тем, чтобы не потерять мелкие детали.

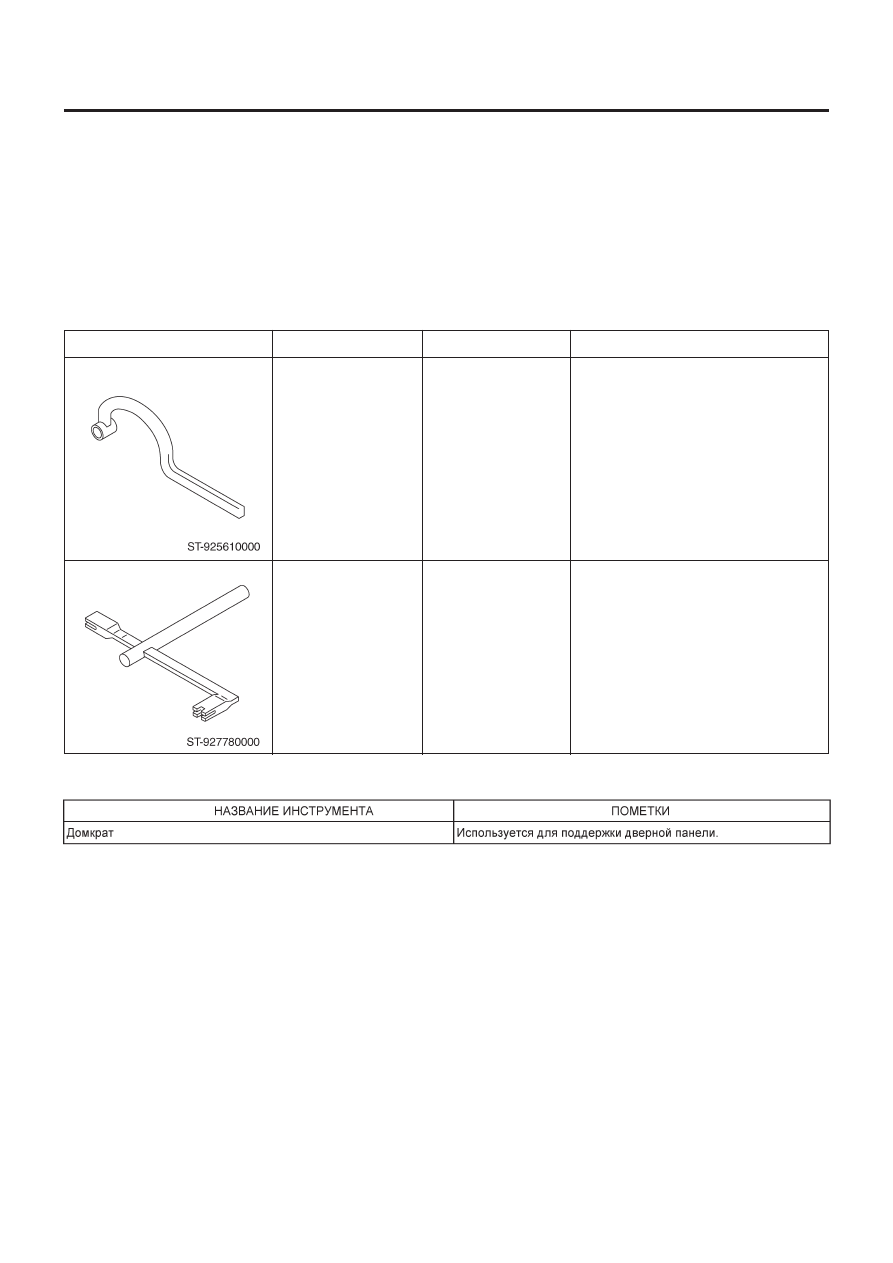

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. CПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ОСНОВНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

925610000

927780000

КЛЮЧ

СЪЕМНИК

Используется для демонтажа и установки
дверной петли.

Используется для демонтажа и установки
торсиона багажника.

ОПИСАНИЕ

ПОМЕТКИ
