Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 123





ОБЩЕЕ ОПИСАНИЕ

ЕВ-5

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

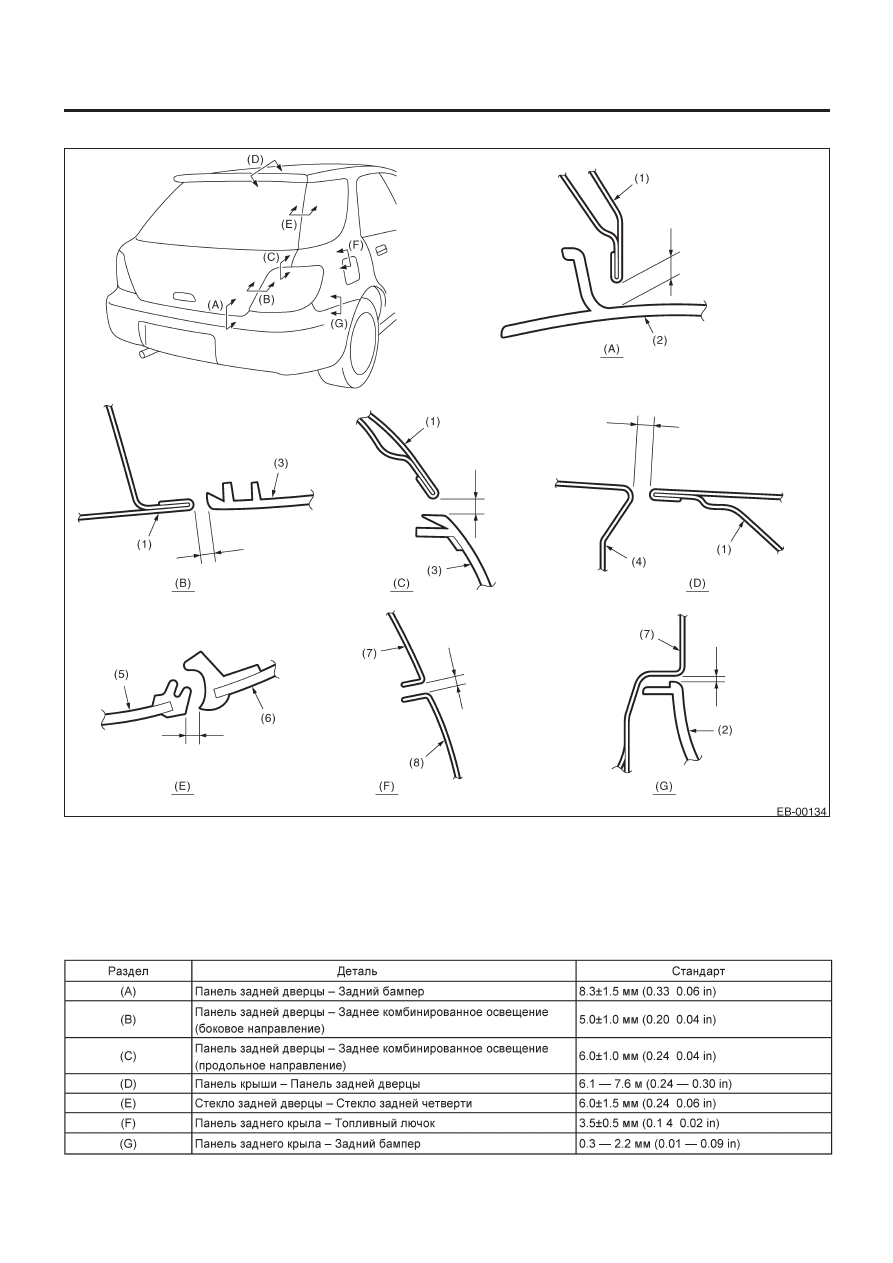

4.  ЗАД (МОДЕЛЬ WAGON)

(1)  Панель задней дверцы
(2) Задний

бампер

(3)  Заднее комбинированное освещение
(4) Панель

крыши

(5)  Стекло задней дверцы
(6)  Стекло задней четверти
(7)  Панель заднего крыла
(8) Топливный

лючок

±

±

±

±

±

ОБЩЕЕ ОПИСАНИЕ

ЕВ-6

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

B: КОМПОНЕНТ

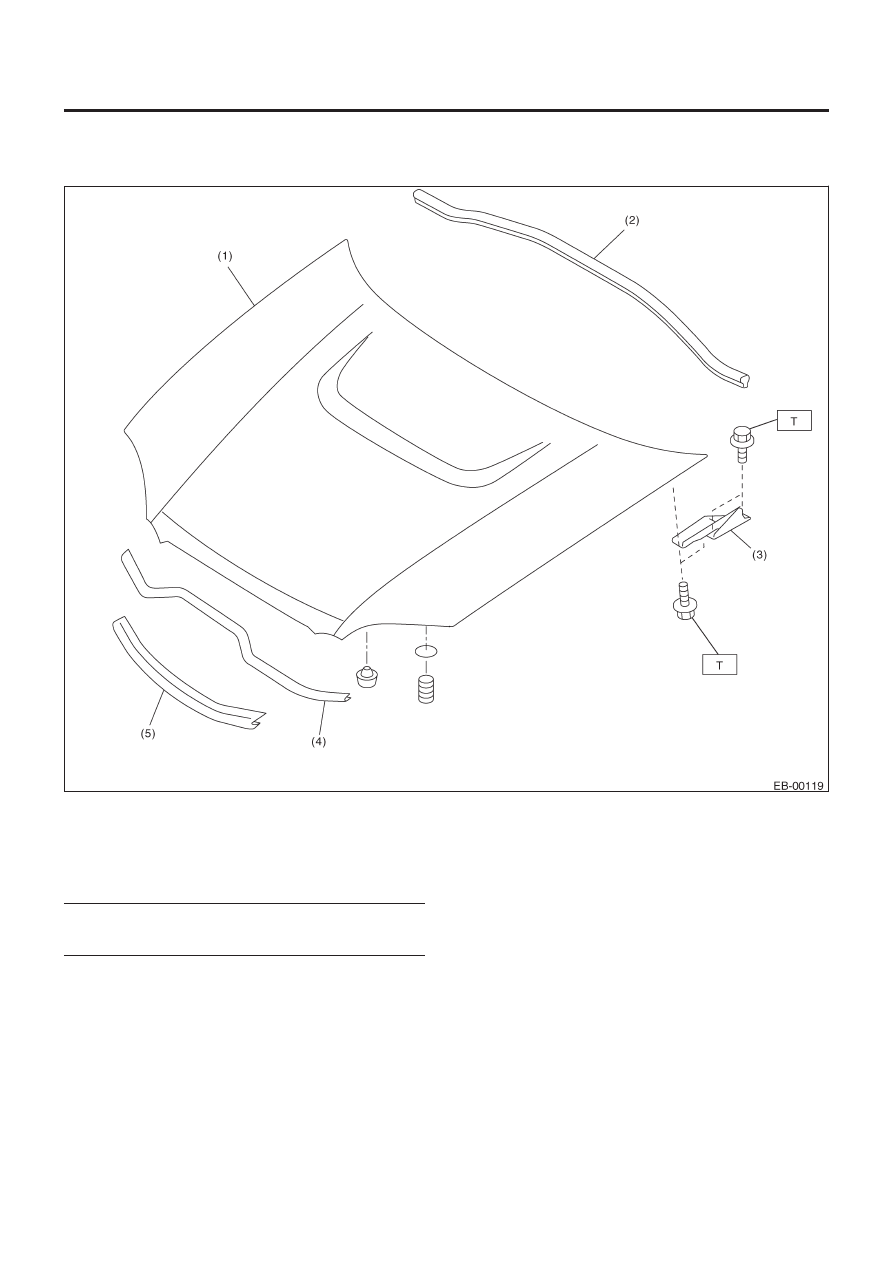

1.  ПЕРЕДНИЙ КАПОТ

(1) Передний

капот

(2)  Уплотнитель (Передняя панель)
(3) Петля
(4)  Уплотнитель (Заборный патрубок) (Модель Турбо)
(5) Уплотнитель

(Капот)

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

24.5 (2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

ЕВ-7

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

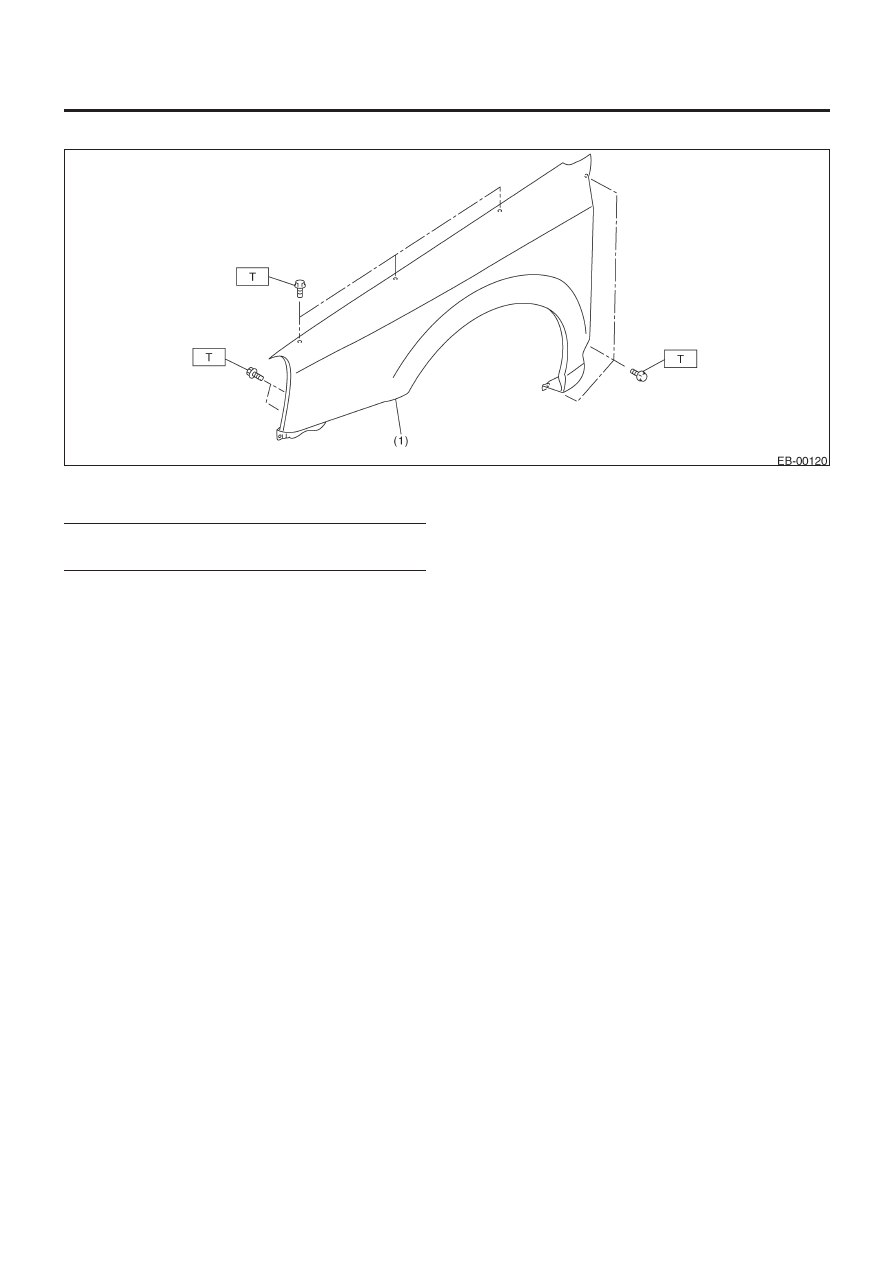

2.  ПАНЕЛЬ ПЕРЕДНЕГО КРЫЛА

(1)     Панель переднего крыла

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

7.4 (0.75,5.5)

ОБЩЕЕ ОПИСАНИЕ

ЕВ-8

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

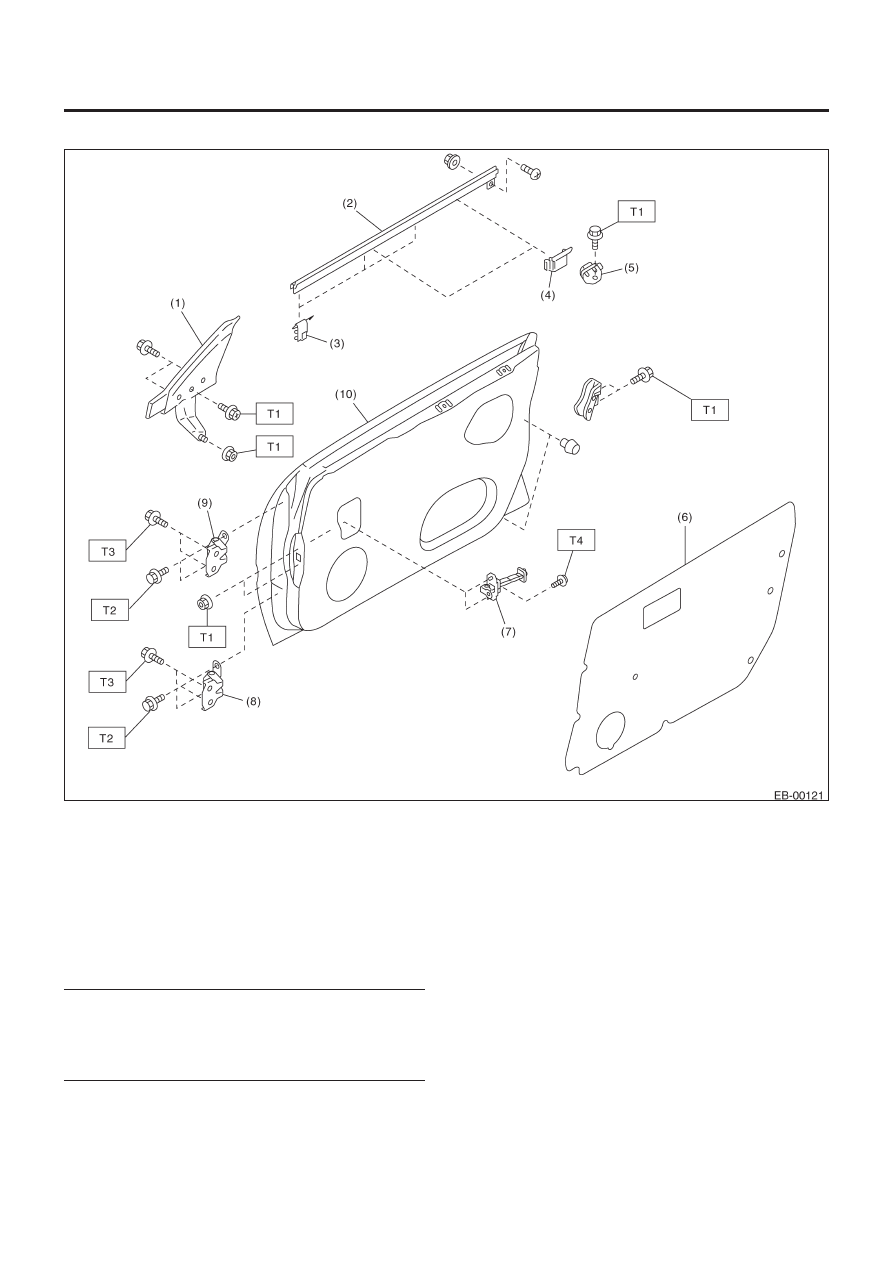

3.  ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

(1) Наугольник
(2)  Противопогодная полоска (Внешняя)
(3)  Зажим (Внешней противопогодной полоски)
(4) Стабилизатор

(внешний)

(5) Стабилизатор

(внутренний)

(6) Уплотнительная

крышка

(7) Ограничитель
(8) Нижняя

петля

(9) Верхняя

петля

(10)  Панель передней двери

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.4 (0.75,5.5)

T2:

24.5 (2.5, 18.1)

T3:

29.4 (3.0,21.7)

T4:

32.3 (3.3,23.8)
