Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 120

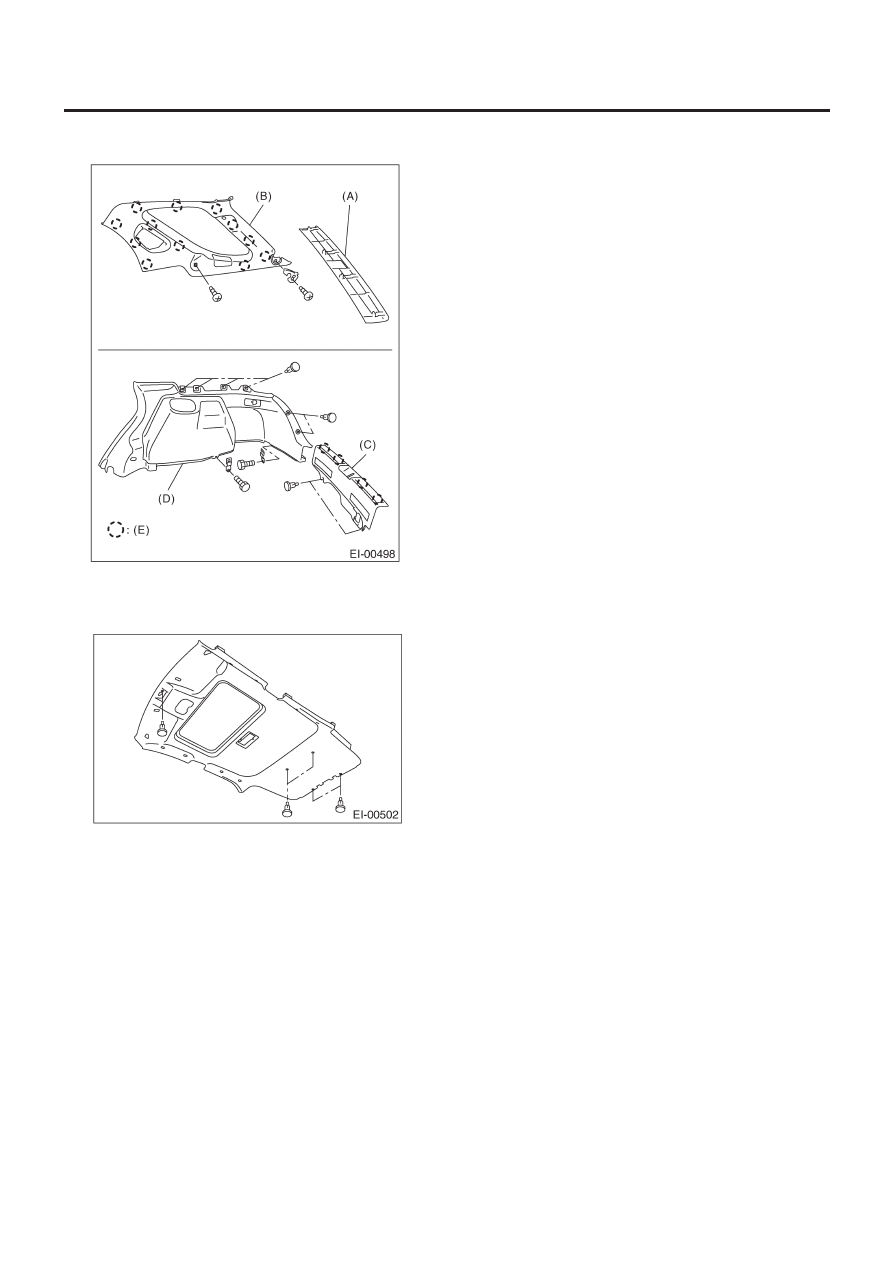

ОТДЕЛКА ПОТОЛКА

El-51

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

10) Снимите верхнюю отделку задней четверти (B) с обеих
сторон.

(E) Зажим

11) Снимите зажимы, а затем снимите отделку потолка.

B:  УСТАНОВКА

Установите в обратном порядке.

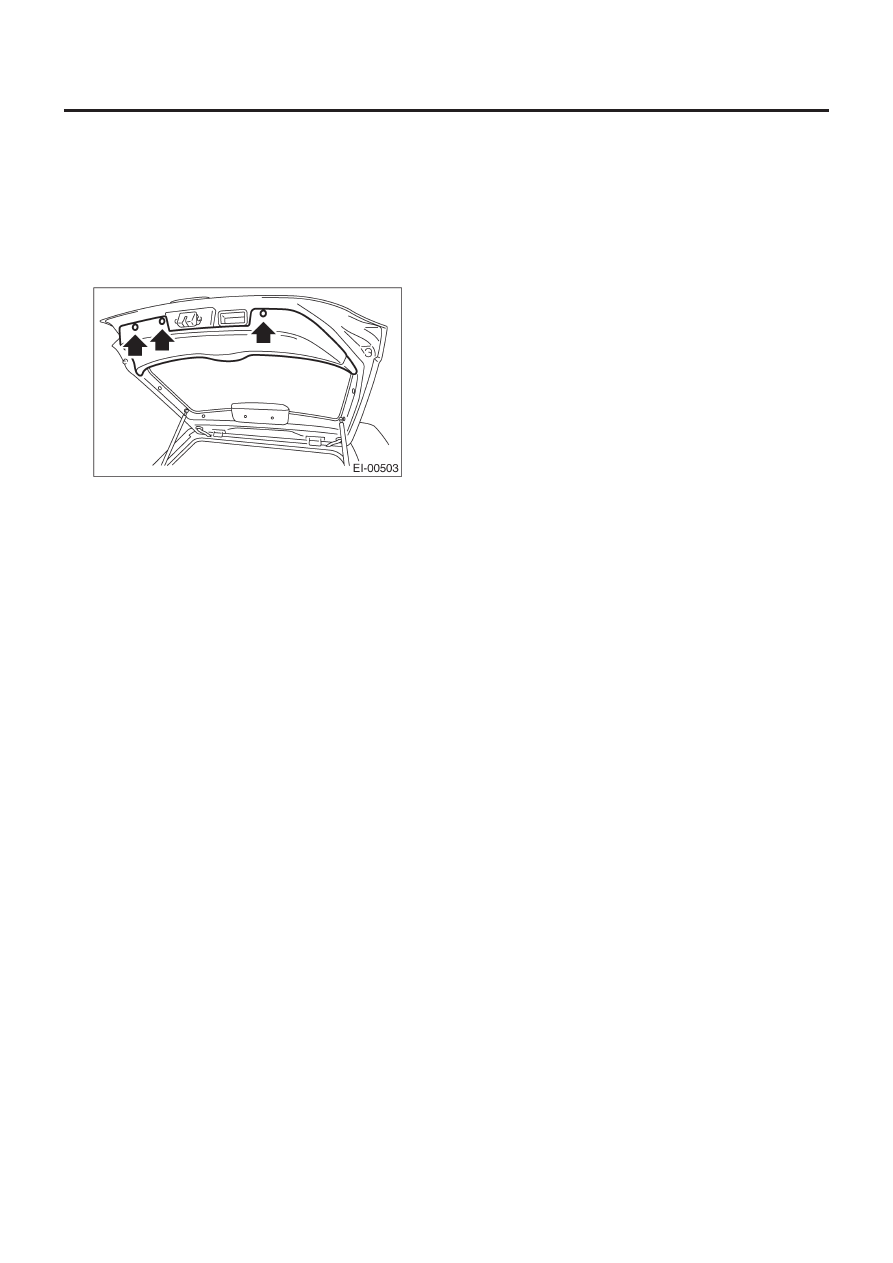

ОТДЕЛКА ЗАДНЕЙ ДВЕРЦЫ

El-52

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

24. Отделка задней дверцы

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Следите за тем, чтобы не повредить зажимы или их от-
верстия.

Снимите зажимы и отделите отделку задней дверцы.

B:  УСТАНОВКА

Установите в обратном порядке.

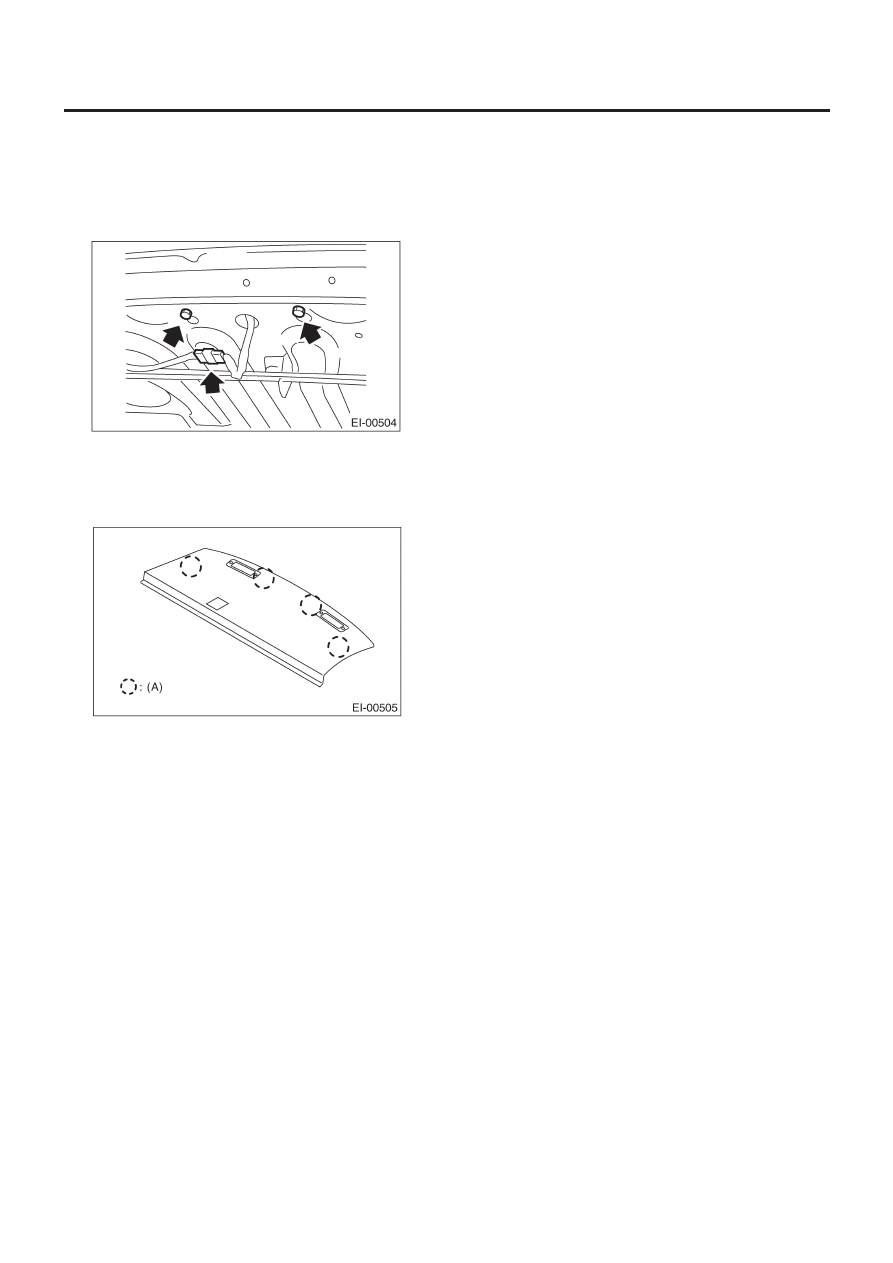

ОТДЕЛКА ЗАДНЕЙ ПОЛКИ

El-53

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

25. Отделка задней полки

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите верхний стоп-сигнал.

3) Снимите верхнюю отделку задней четверти. <См. El-48,
ДЕМОНТАЖ, Отделка задней четверти.>
4) Снимите нижний болт крепления центрального ремня без-
опасности.
5) Снимите отделку задней полки.

(A)

Зажим

B:  УСТАНОВКА

Установите в обратном порядке.

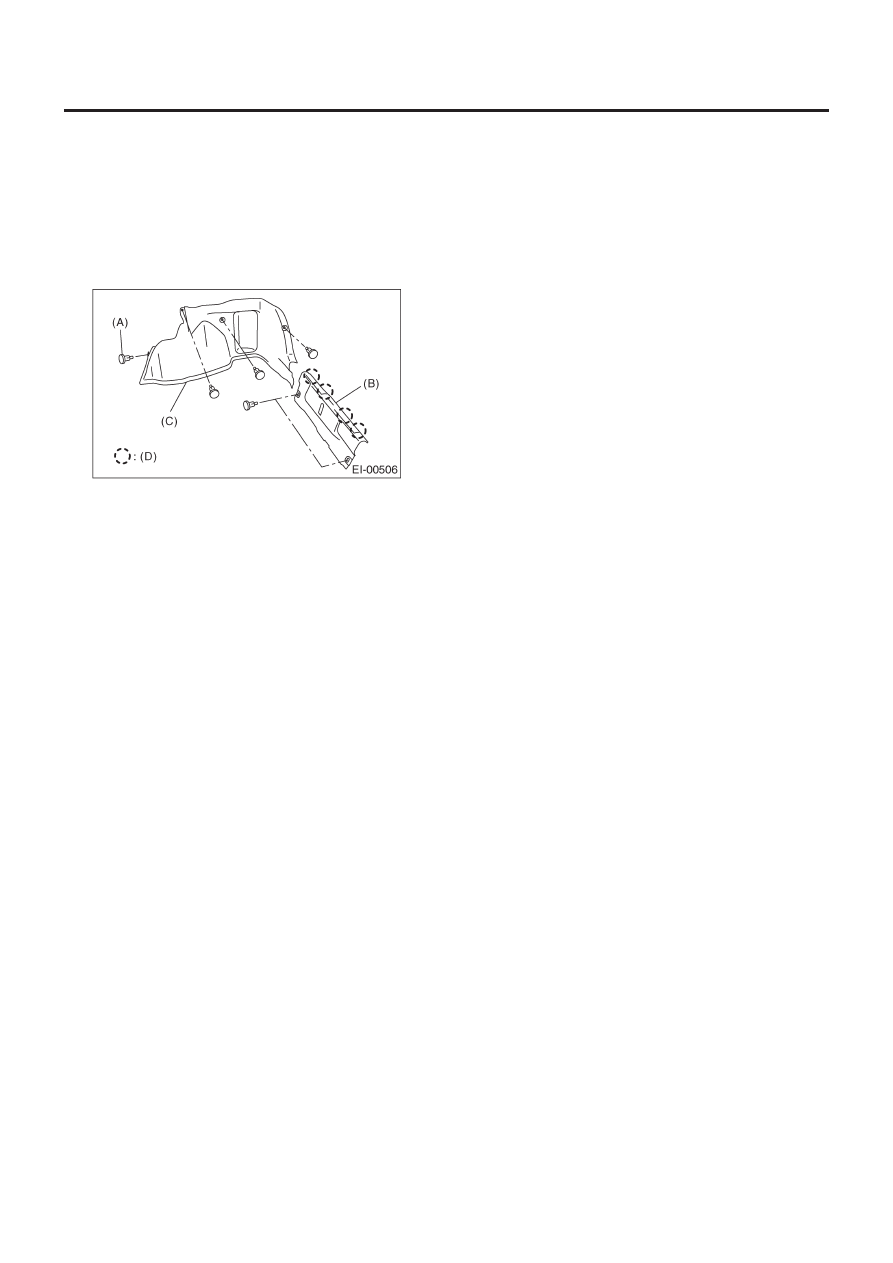

ОТДЕЛКА БАГАЖНИКА

El-54

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

26. Отделка багажника

A:  ДЕМОНТАЖ

1) Снимите спинку заднего сидения. <См. SE-13, МОДЕЛЬ
СЕДАН, ДЕМОНТАЖ, Заднее сидение.>
2) Снимите зажим (A).
3) Снимите зажимы и отделите заднюю отделку багажника (B).
4) Снимите зажимы и снимите боковую отделку багажника (C).

(D) Зажим

B:  УСТАНОВКА

Установите в обратном порядке.
