НИЖНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА

El-47

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

20. Нижняя внутренняя отделка

A:  ДЕМОНТАЖ

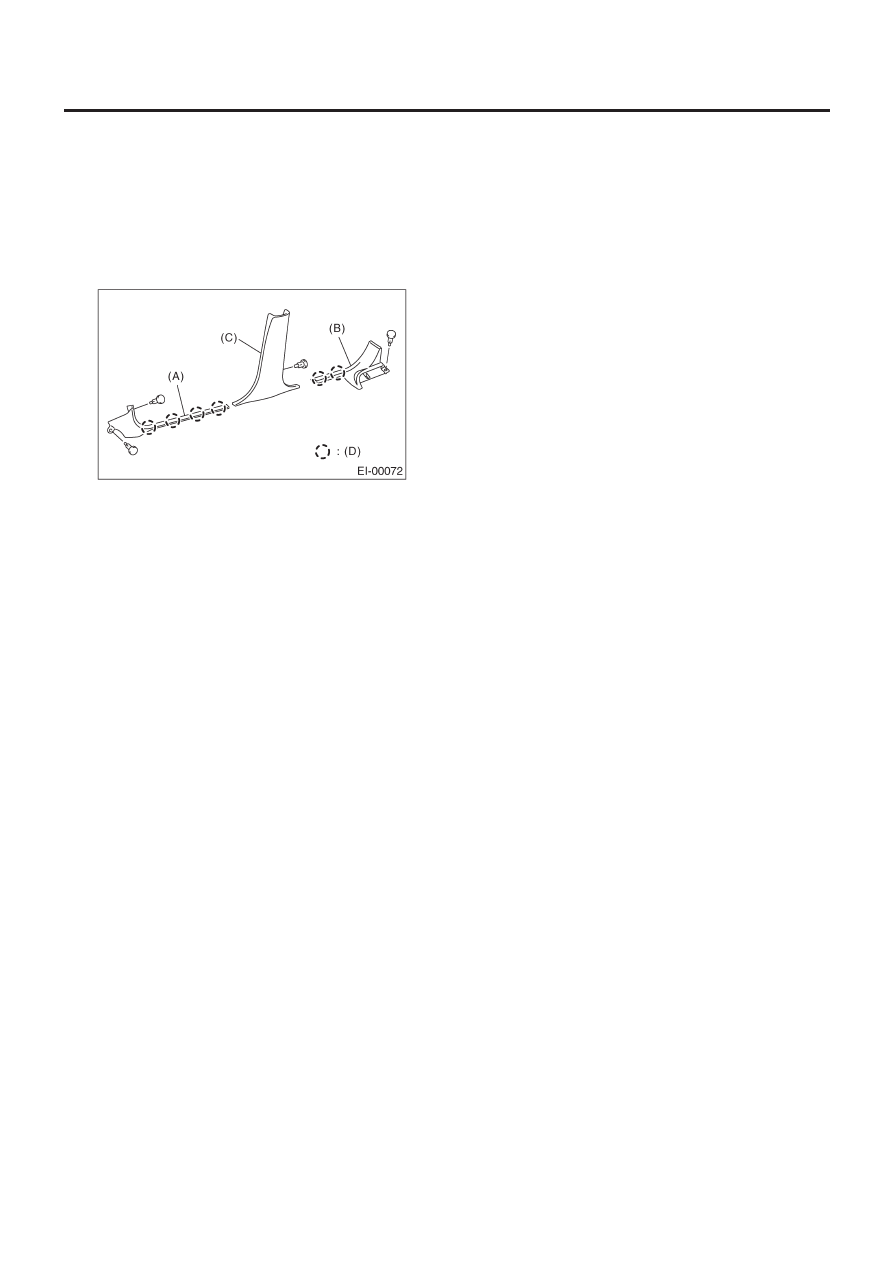

1) Снимите переднюю крышку бокового порога (A).
2) Снимите подушку заднего сидения <См. SE-13, ДЕМОН-
ТАЖ, Заднее сидение.>, а затем снимите заднюю крышку бо-
кового порога (B).
3) Снимите нижнюю отделку центральной стойки (C).

(D) Зажим

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Надежно зацепите лапы панели внутренней отделки на
фланце кузова.

ОТДЕЛКА ЗАДНЕЙ ЧЕТВЕРТИ

El-48

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

21. Отделка задней четверти

A:  ДЕМОНТАЖ

1. МОДЕЛЬ СЕДАН

1) Снимите заднее сидение. <См. SE-13, ДЕМОНТАЖ, Заднее
сидение.>
2) Снимите заднюю крышку бокового порога. <См. EI-47, ДЕ-
МОНТАЖ, Нижняя внутренняя отделка.>

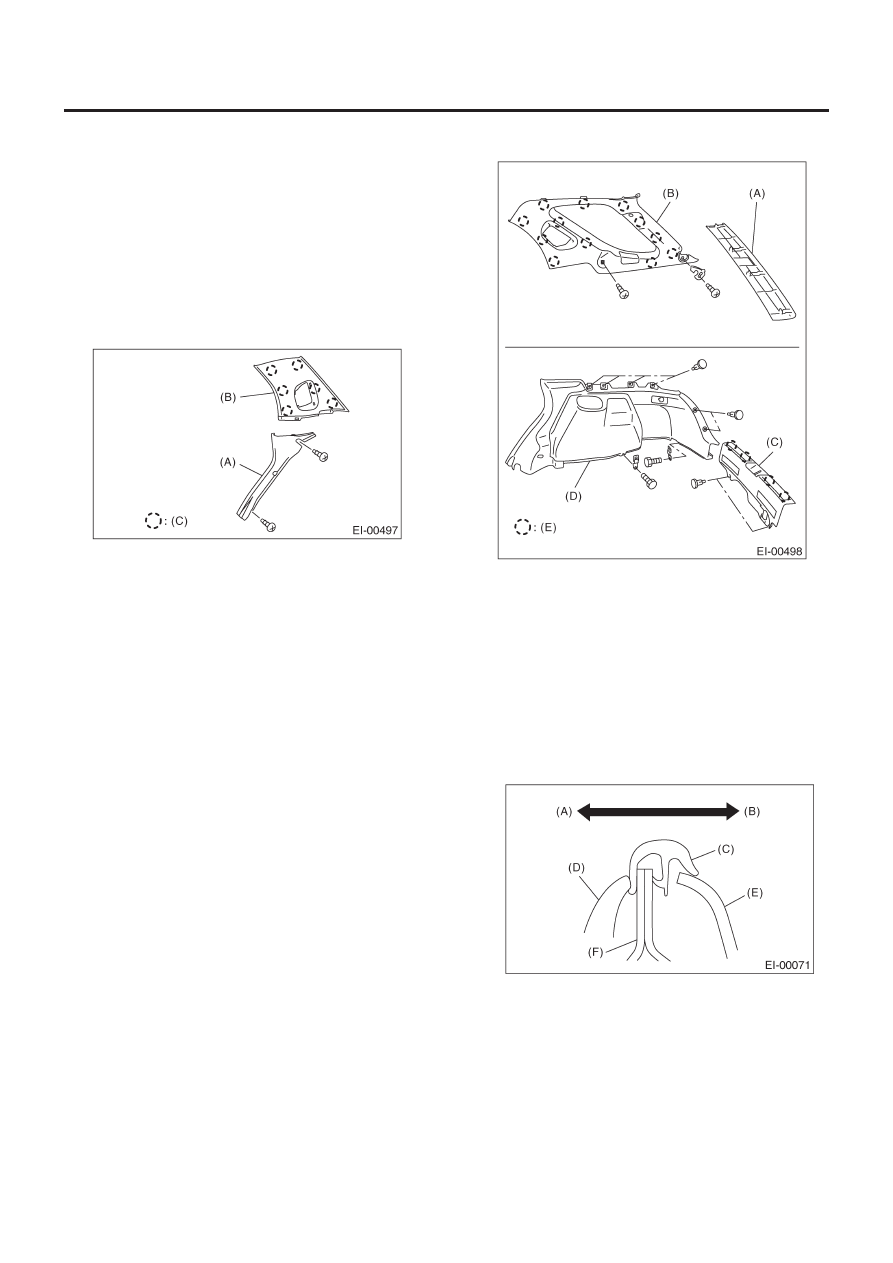

3) Снимите нижнюю крышку задней стойки (A).
4) Снимите нижний анкерный болт ремня безопасности, а за-
тем снимите верхнюю отделку задней стойки (B).

(C) Зажим

2. МОДЕЛЬ WAGON

1) Снимите заднее сидение. <См. SE-13, ДЕМОНТАЖ, Заднее
сидение.>
2) Снимите заднюю крышку бокового порога.
3) Снимите отделку задней рельсы (A).
4) Открутите винты и зажимы и снимите верхнюю отделку
задней четверти (B).
5) Снимите отделку задней юбки (C).

6) Открутите винты и зажимы и снимите нижнюю отделку зад-
ней четверти (D).

(E) Зажим

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Надежно зацепите лапы панели внутренней отделки на
фланце кузова.

ПРИМЕЧАНИЕ:
Во время установки верхней отделки задней четверти не за-
будьте установить задний молдинг, как показано на рисунке.

(A) Внешняя

часть

(B) Внутренняя

часть

(C) Молдинг
(D) Противопогодная

полоска

(E) Отделка
(F) Кузов

ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК

El-49

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

22. Противосолнечный козырек

A:  ДЕМОНТАЖ

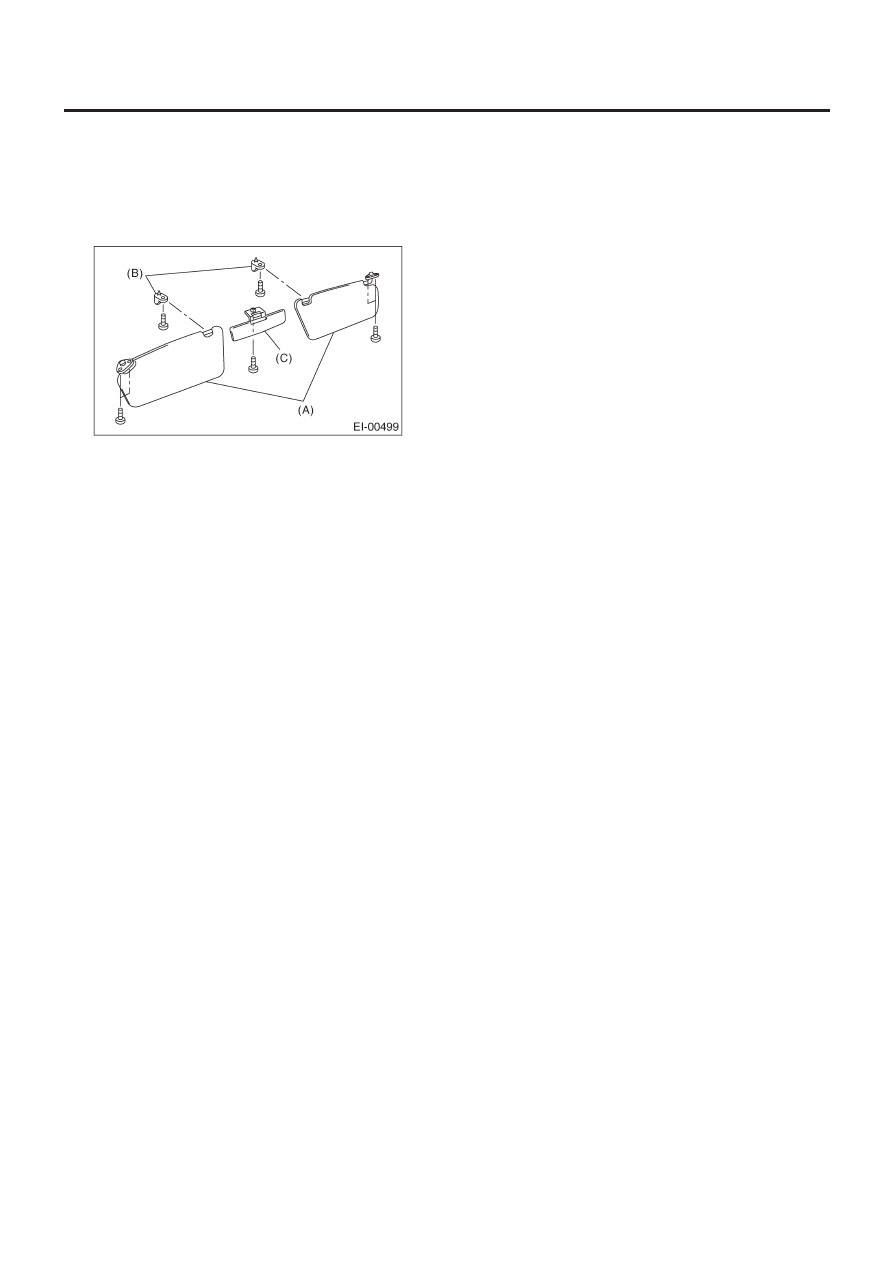

Открутите крепежные винты, а затем отделите козырек (A),
крючок (B) и центральный козырек (C).

B:  УСТАНОВКА

Установите в обратном порядке.

ОТДЕЛКА ПОТОЛКА

El-50

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

23. Отделка потолка

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
При демонтаже зажима будьте предельно осторожны,
чтобы не повредить отделку потолка.

1. МОДЕЛЬ СЕДАН

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите переключатель люка. (Модель с люком) <См. SR-
9, ДЕМОНТАЖ, Переключатель люка.>
3) Снимите лампочку точечной подсветки. <См. LI-29, ДЕ-
МОНТАЖ, Лампа точечной подсветки.>
4) Снимите освещение салона. <См. LI-30, ДЕМОНТАЖ, Ос-
вещение салона.>
5) Снимите козырек и крючок на обеих сторонах.
<См. EI-49, ДЕМОНТАЖ, Противосолнечный козырек.>
6) В случае оснащения люком, снимитепротивопогодную по-
лоску люка.

7) Снимите вспомогательные ручки (A).

8) Снимите верхнюю внутреннюю отделку. <См. EI-46, ДЕ-
МОНТАЖ, Верхняя внутренняя отделка.>
9) Снимите верхнюю отделку четверти. <См. EI-48, МОДЕЛЬ
СЕДАН, ДЕМОНТАЖ, Отделка задней четверти.>

10) Снимите зажимы, а затем снимите отделку потолка.

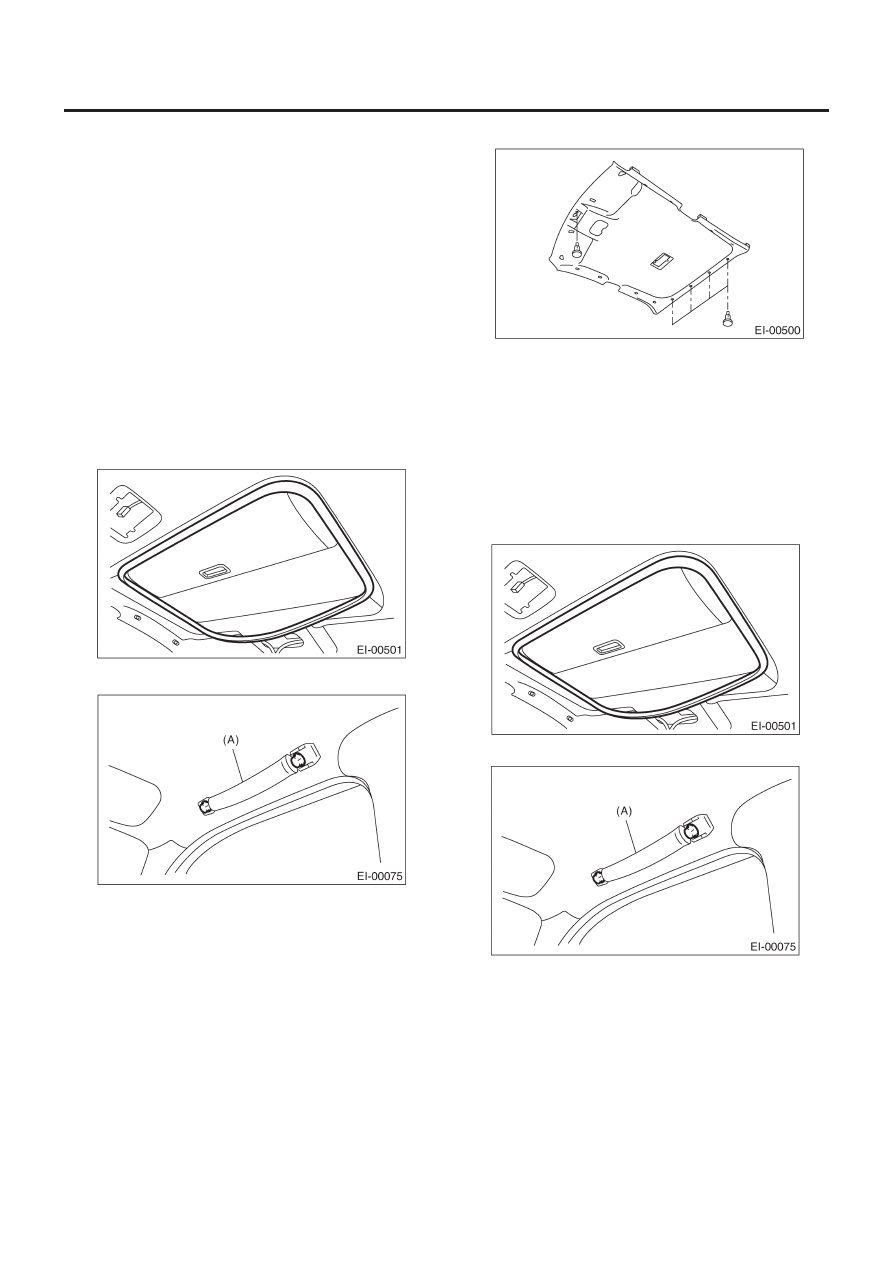

2. МОДЕЛЬ WAGON

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите переключатель люка. (Модель с люком) <См. SR-
9, ДЕМОНТАЖ, Переключатель люка.>
3) Снимите освещение салона. <См. LI-30, ДЕМОНТАЖ, Ос-
вещение салона.>
4) Снимите козырек и крючок на обеих сторонах.
<См. EI-49, ДЕМОНТАЖ, Противосолнечный козырек.>
5) В случае оснащения люком, снимитепротивопогодную по-
лоску люка.

6) Снимите вспомогательные ручки (A).

7) Снимите верхнюю внутреннюю отделку. <См. EI-46, ДЕ-
МОНТАЖ, Верхняя внутренняя отделка.>
8) Снимите верхнюю отделку задней четверти, указанную на
рисунке.
9) Снимите отделку задней рельсы (A).
