Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 116





ЗАДНИЙ СПОЙЛЕР

El-35

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

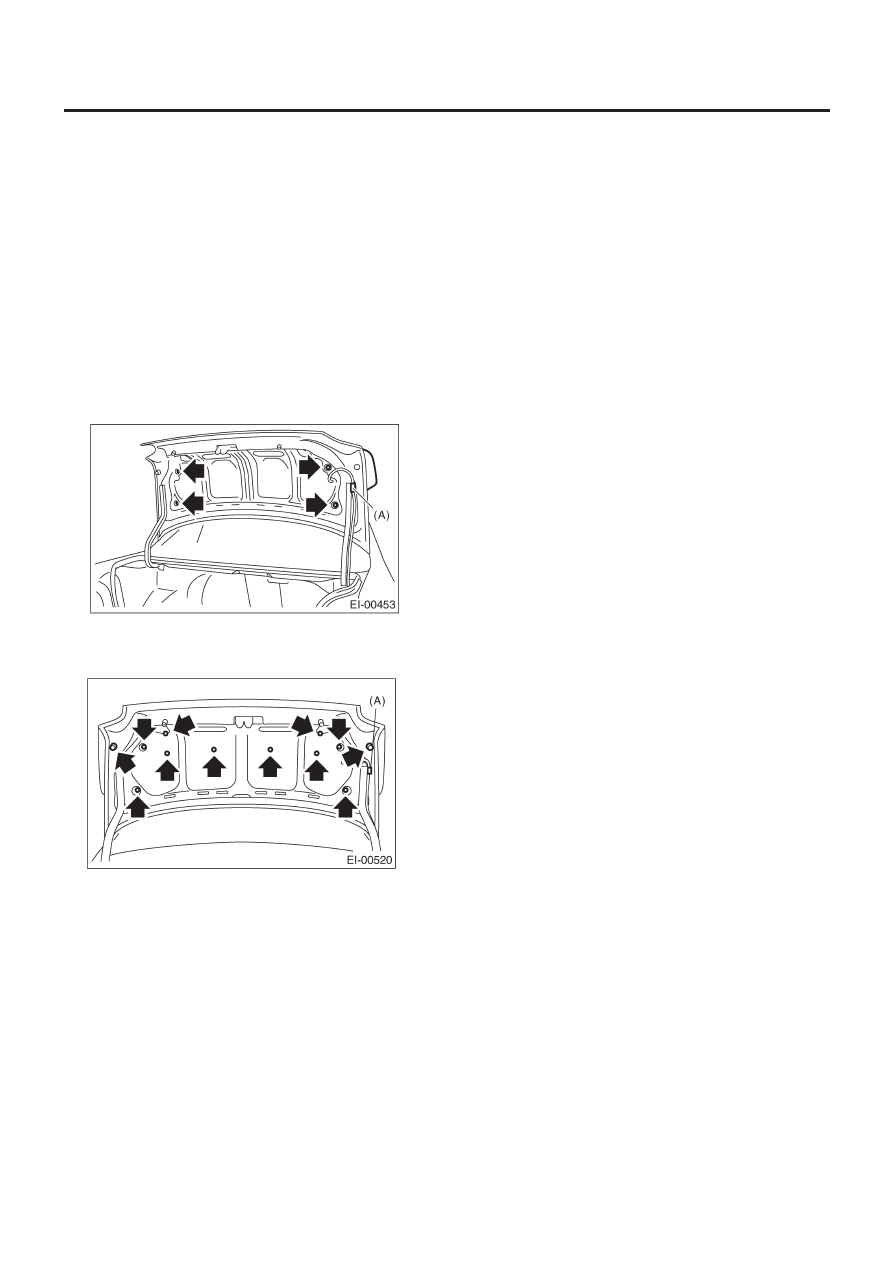

10. Задний спойлер

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Откройте крышку багажника.
3) Снимите электрический коннектор (A) верхнего стоп-сигнала.
4) Открутите крепежную гайку заднего спойлера и снимите
спойлер.

ОСТОРОЖНО:
• При откручивании гайки не уроните ее в крышку ба-
гажника.
• Во время демонтажа и установки следите за тем, что-
бы не повредить детали.

Маленький задний спойлер:
Четыре места затяжки

Большой задний спойлер:
Двенадцать мест затяжки

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Перед установкой прочистите крепежные поверхности
крышки багажника и спойлера.

Момент затяжки:

7.4 Н•м (0.75 кгс-м, 5.46 ft-lb)

СПОЙЛЕР БОКОВОГО ПОРОГА

El-36

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

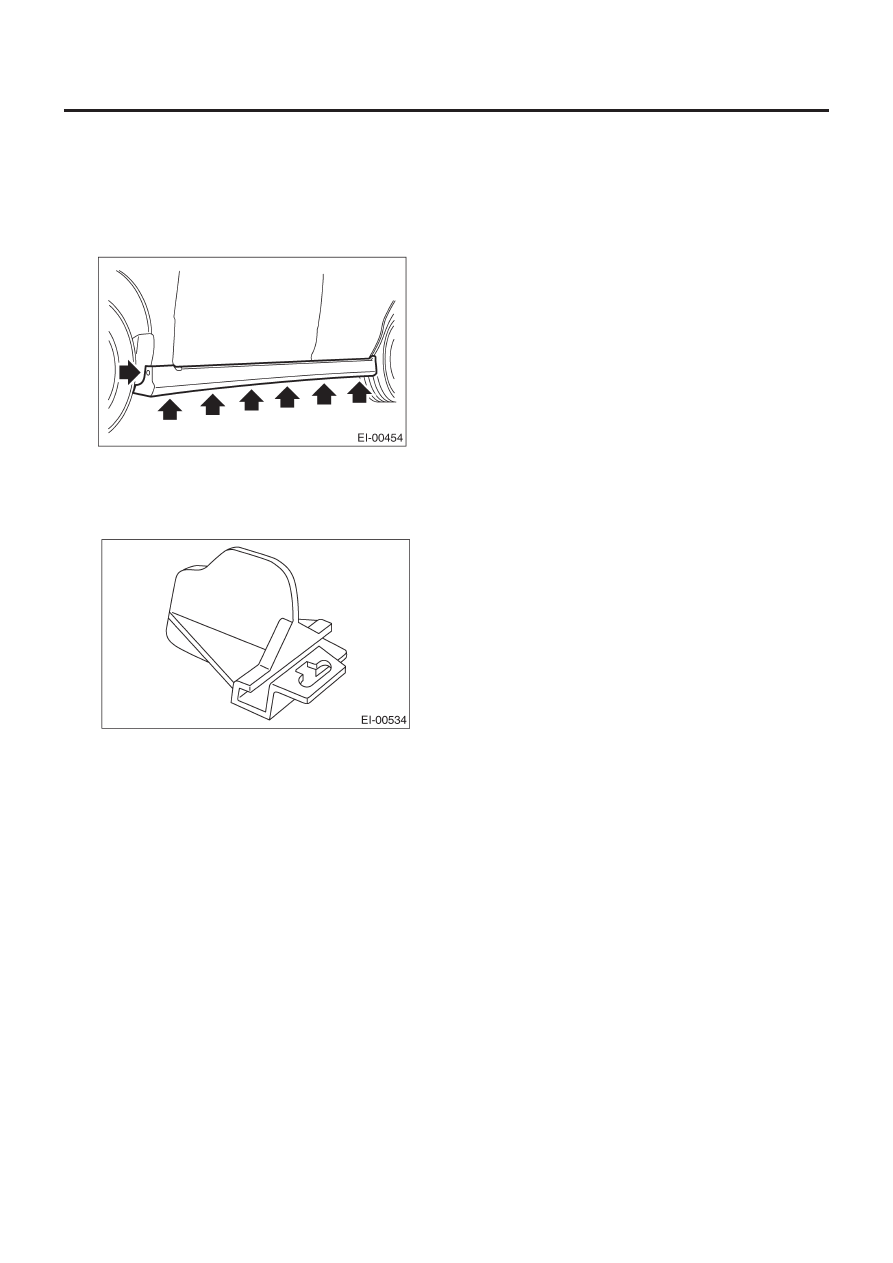

11. Спойлер бокового порога

A:  ДЕМОНТАЖ

Снимите зажимы (один—на арке переднего крыла, шесть—в
нижней части спойлера бокового порога), а затем снимите
боковой спойлер.

ПРИМЕЧАНИЕ:
На некоторых автомобилях зажим, помимо бокового спойле-
ра, держит брызговик (передняя часть заднего колеса) на са-
мом заднем конце.

B:  УСТАНОВКА

Установите в обратном порядке.

ОТДЕЛКА ПЕРЕДНЕЙ ДВЕРИ

El-37

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

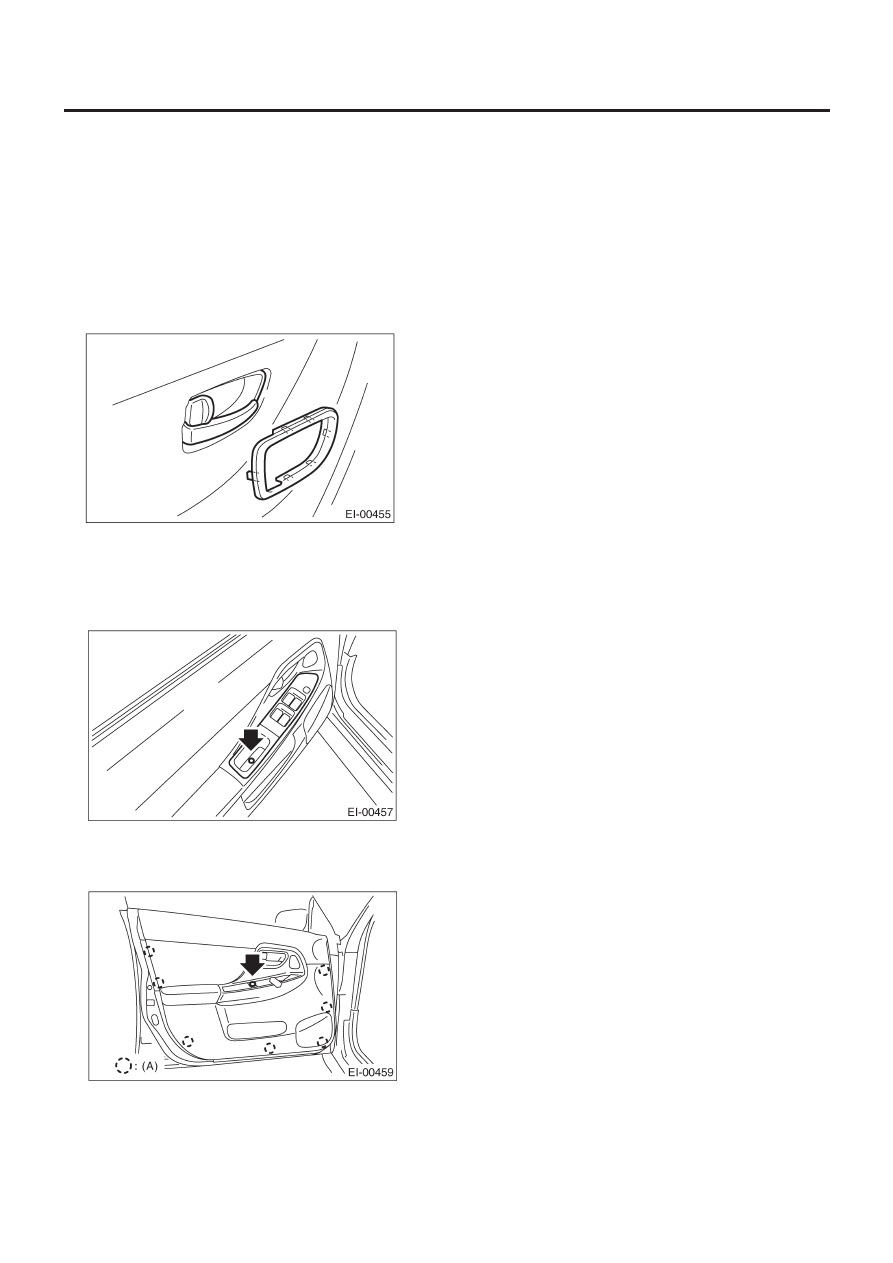

12. Отделка передней двери

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Не применяйте чрезмерных усилий при работе с зажи-
мом, иначе он может сломаться.

1) Отсоедините кабель заземления от аккумулятора.
2) Потяните крышку внутренней ручки на себя и снимите
верхний крючок. Потяните ее вниз и снимите нижний крючок.
Снимите крышку внутренней ручки.

3) Снимите винт.
4) Снимите устройство переключателя электростеклоподъ-
емника и отсоедините коннектор проводки (для моделей с
электростеклоподъемниками).
Снимите ручку и панель (для моделей без электростекло-
подъемников).

5) Снимите винт.
6) Снимите зажимы (A) панели отделки с помощью съемника
зажимов, а затем снимите панель отделки.

B:  УСТАНОВКА

Установите в обратном порядке.

ОТДЕЛКА ЗАДНЕЙ ДВЕРИ

El-38

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

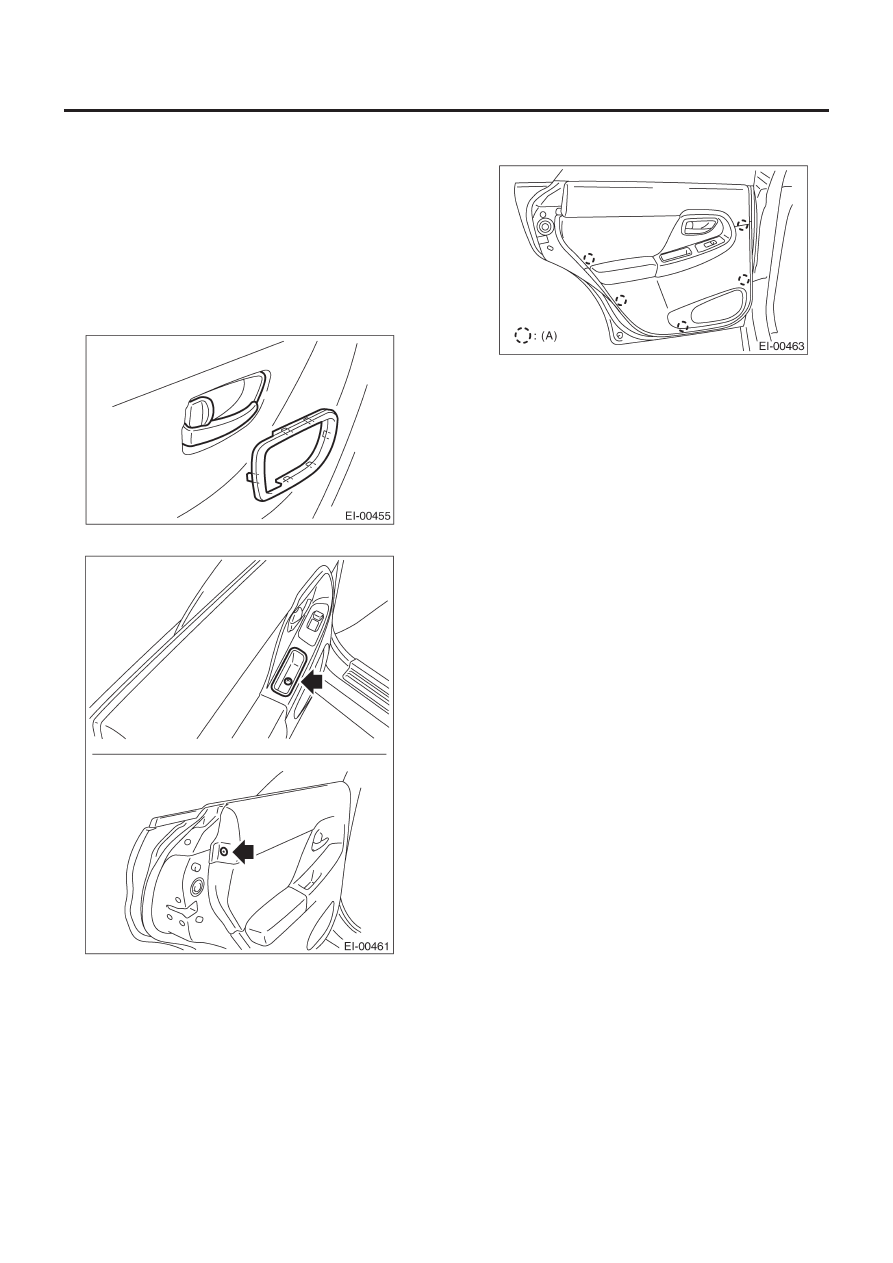

13. Отделка задней двери

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
Не применяйте чрезмерных усилий при работе с зажи-
мом, иначе он может сломаться.

1) Отсоедините кабель заземления от аккумулятора.
2) Потяните крышку внутренней ручки на себя и снимите
верхний крючок. Потяните ее вниз и снимите нижний крючок.
Снимите крышку внутренней ручки.

3) Снимите винт и зажим.

4) Снимите зажимы (A) панели отделки с помощью съемника
зажимов, а затем снимите панель отделки.

5) Отсоедините коннектор проводки электростеклоподъем-
ника (для моделей с электростеклоподъемниками).

(A) Зажим

B:  УСТАНОВКА

Установите в обратном порядке.
