Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 112





РЕШЕТКА КАПОТА

El-19

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

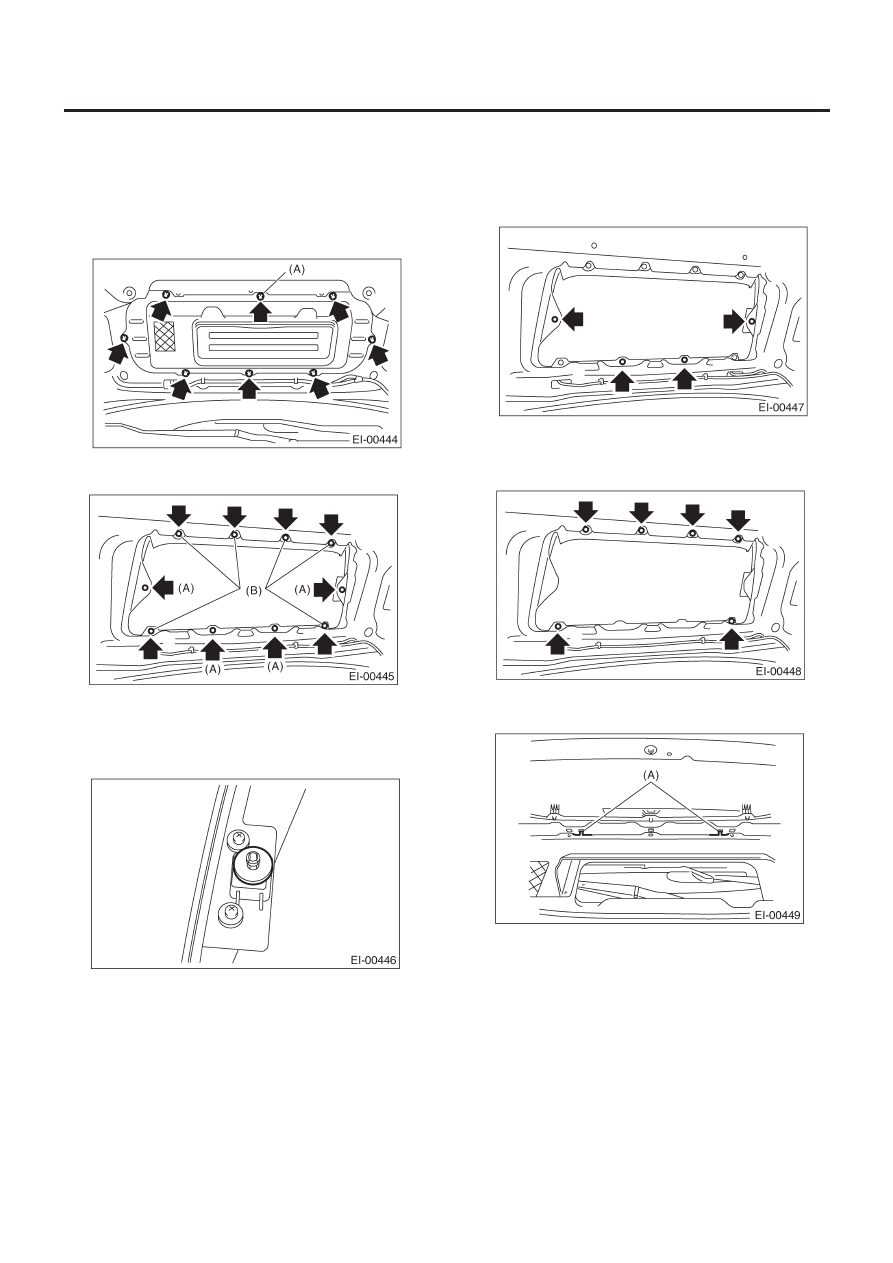

3. Решетка капота

A:  ДЕМОНТАЖ

1) Снимите изоляцию капота.

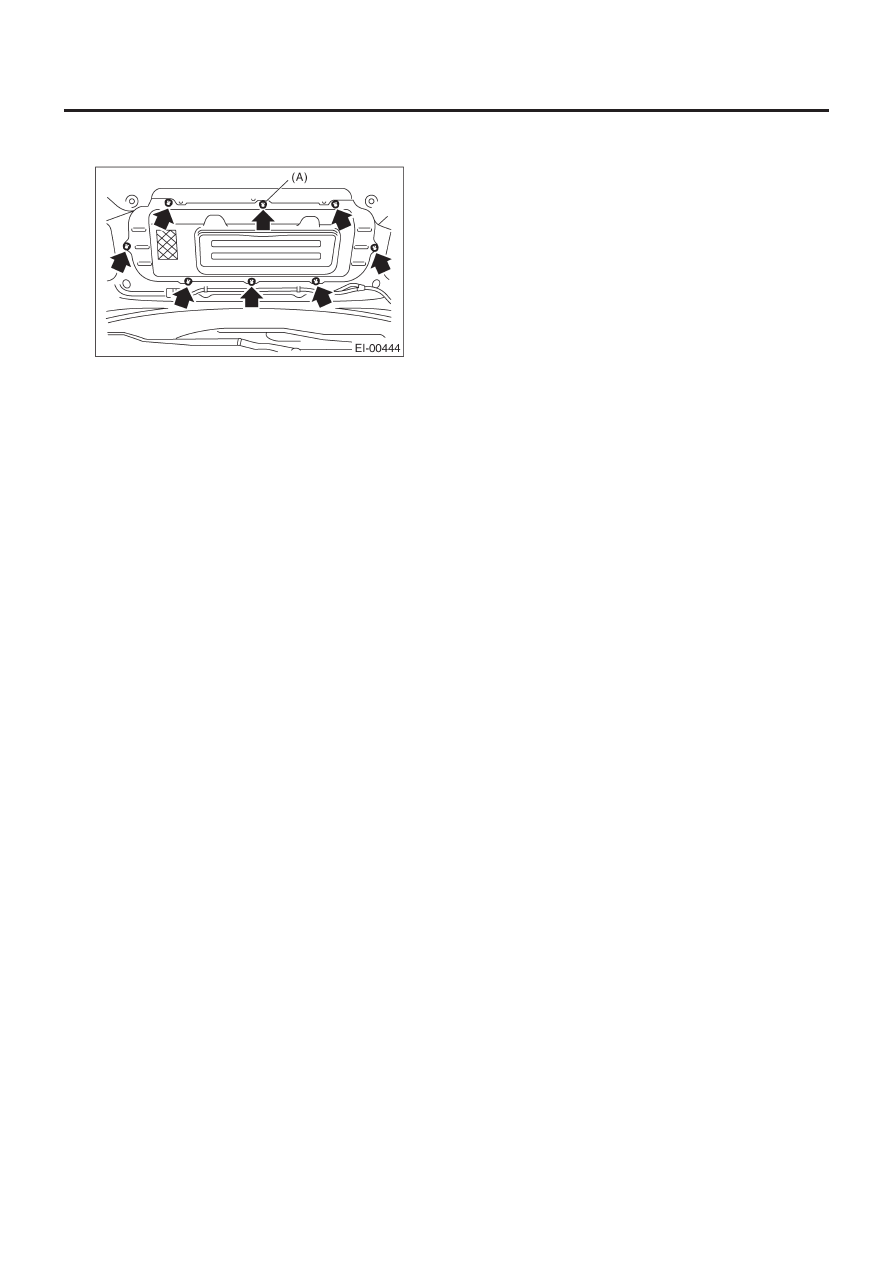

2) Снимите семь самонарезающих винтов и зажим (A) и сни-
мите капотный патрубок.

3) Ослабьте шесть гаек (B), снимите четыре зажима (A), а за-
тем снимите решетку капота.

B:  УСТАНОВКА

1) Замените четыре зажима на новые.

2) Вставьте четыре зажима решетки капота в переднюю па-
нель капота.

ОСТОРОЖНО:
Убедитесь в том, что анкерная часть каждого зажима хо-
рошо закрепилась.

3) Установите шесть гаек.

Момент затяжки:

4.5 Н•м (0.46 кгс-м, 3.32 ft-lb)

4) Введите два крючка (A) капотного патрубка в вотверстия
капота.

РЕШЕТКА КАПОТА

El-20

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

5) Установите капотный патрубок с помощью зажима (A) и се-
ми самонарезающих винтов.

6) Установите изоляцию капота на новых зажимах.

C: ОСМОТР

Убедитесь в том, что зажим хорошо закрепился.
Убедитесь в том, что по всей периферии решетки капота нет
необычных зазоров.
Убедитесь в том, что на решетке капота нет никаких повреж-
дений.

ПЕРЕДНИЙ ПОДДОН

El-21

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

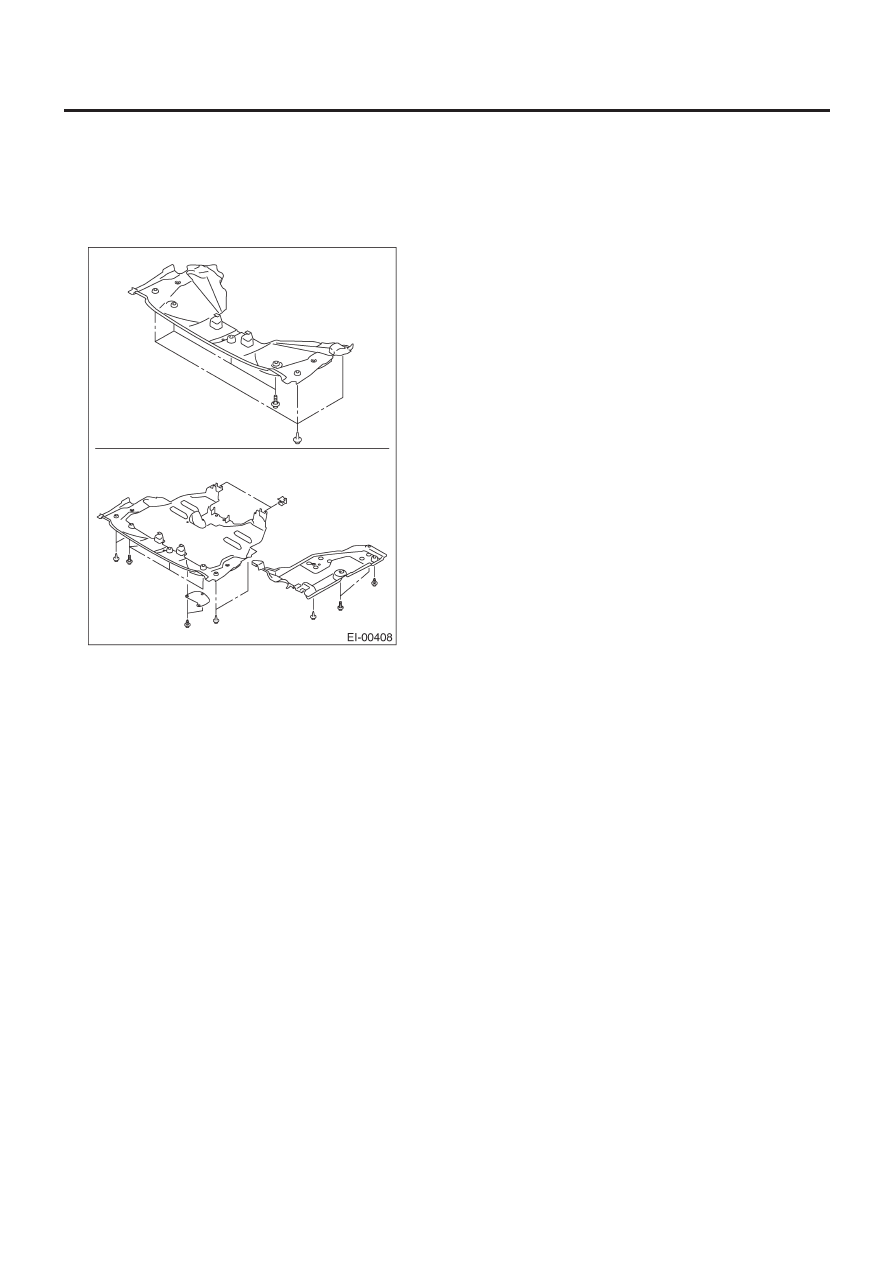

4. Передний поддон

A:  ДЕМОНТАЖ

1) Поднимите автомобиль.
2) Снимите боты и зажимы и снимите поддон.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

14 Н•м (1.42 кгс-м, 10.3 ft-lb)

ПЕРЕДНИЙ БАМПЕР

El-22

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

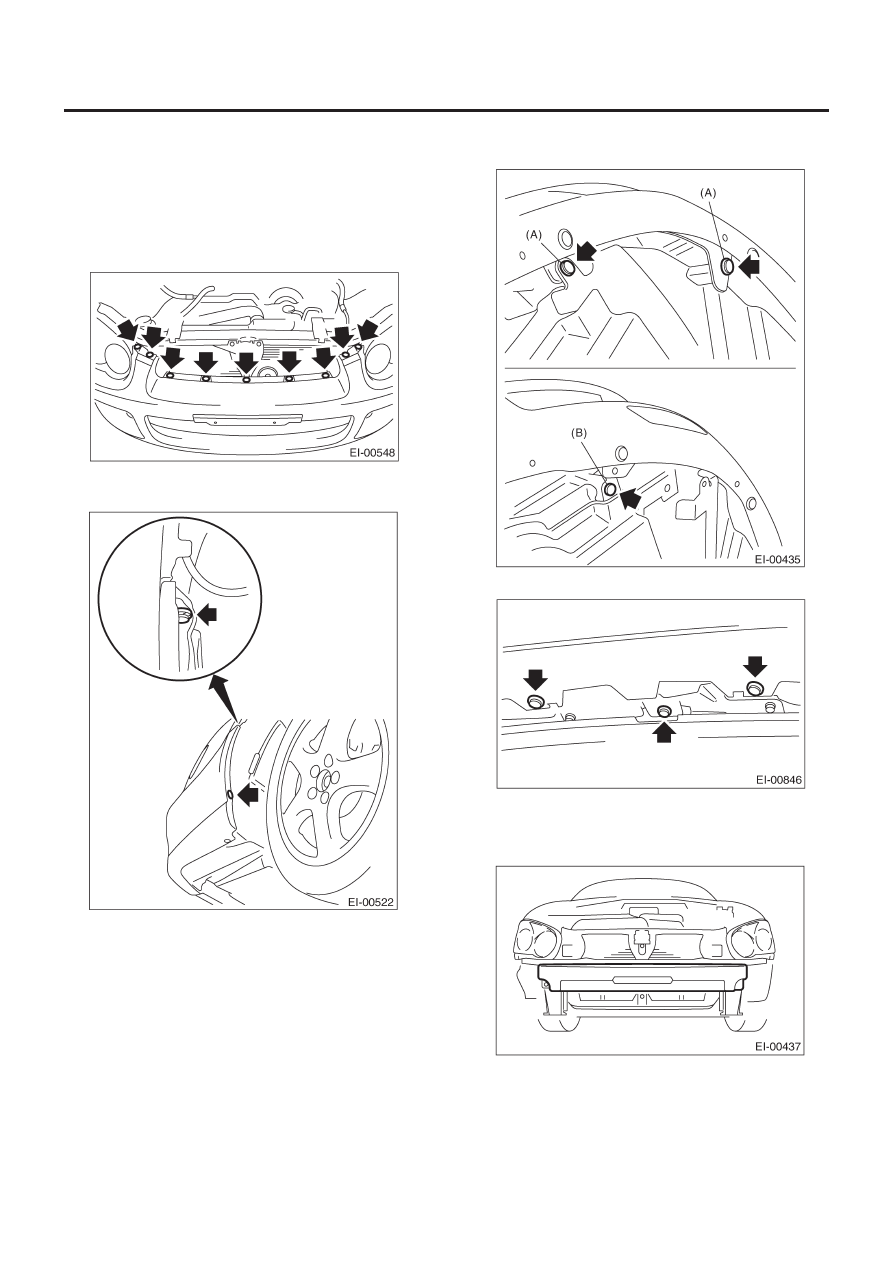

5. Передний бампер

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите переднюю решетку. <См. EI-18, ДЕМОНТАЖ, Пе-
редняя решетка.>
3) Снимите девять зажимов на верхней части бампера.

4) Переверните брызговик и снимите зажимы, крепящие пе-
редний бампер к крылу.

5) Снимите два зажима (A), переверните брызговик и снимите
зажим (B). (Используйте ту же процедуру с правой стороны.)

6) Снимите три зажима в центральной части бампера.

7) Снимите противотуманную фару. <См. LI-19, ДЕМОНТАЖ,
Устройство передней противотуманной фары.>
8) Снимите бампер с кузова.
9) Снимите гаситель энергии.
