Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 114





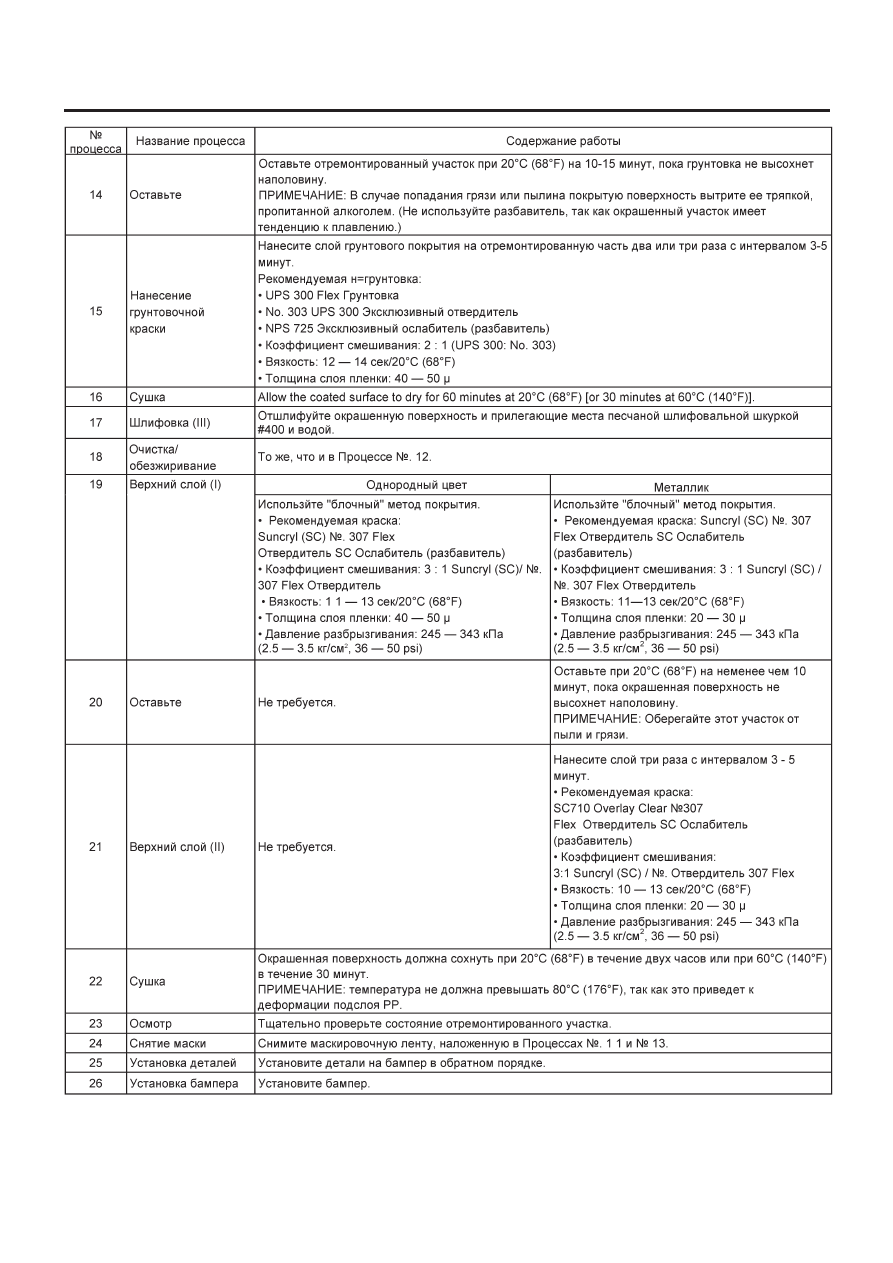

ПЕРЕДНИЙ БАМПЕР

El-27

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

ЗАДНИЙ БАМПЕР

El-28

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

6. Задний бампер

A:  ДЕМОНТАЖ

1. МОДЕЛЬ WAGON

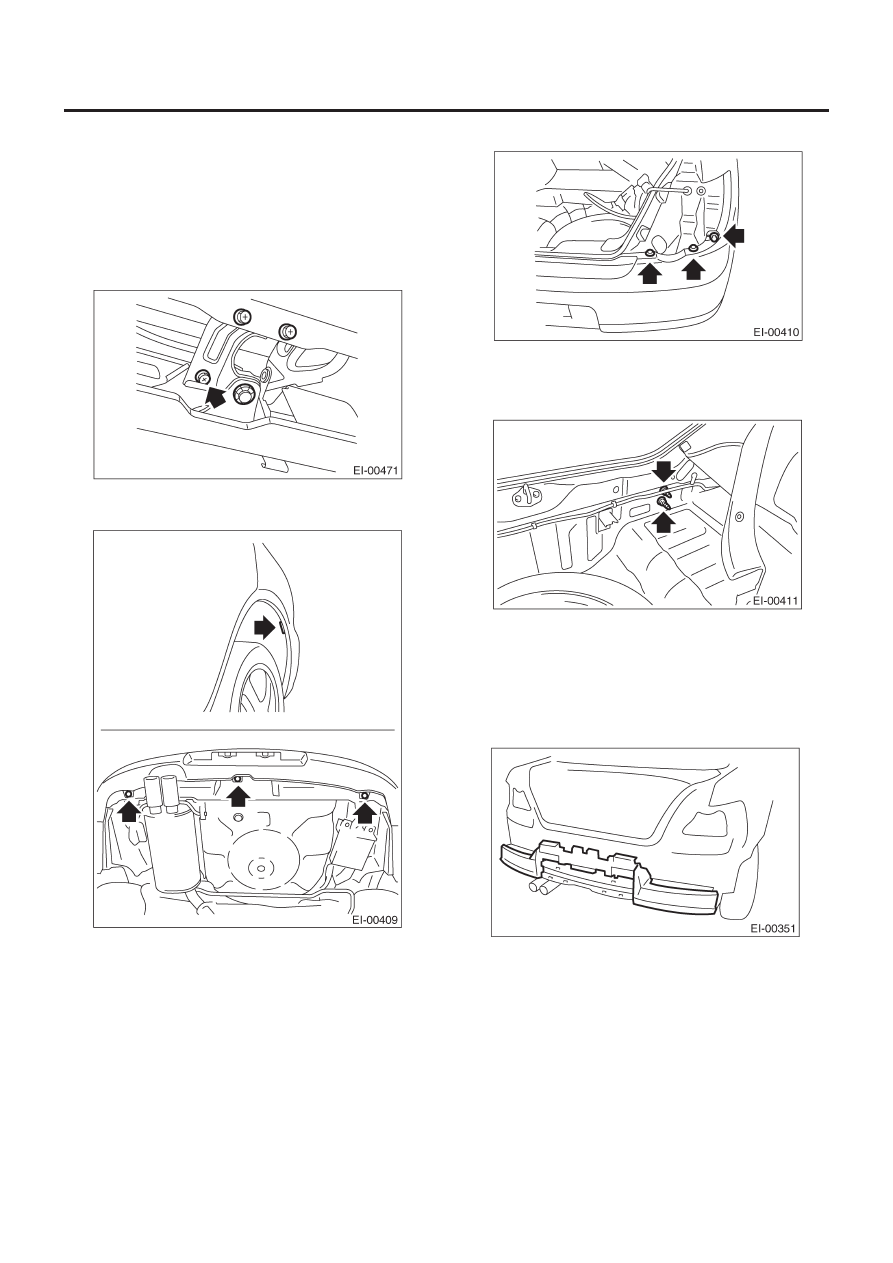

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите болт кронштейна номерного знака, (модель без
бамперной балки)

3) Снимите болты с колесной арки (на обеих сторонах) и за-
жимы на нижней части бампера.

4) Снимите устройство заднего комбинированного освеще-
ния. <См. LI-21, ДЕМОНТАЖ, Устройство заднего комбиниро-
ванного освещения.>

5) Снимите винт и два зажима (на обеих сторонах).

6) Снимите напольную коробку.
7) Снимите отделку задней юбки.
8) Переверните нижние отделки задней четверти на обеих
сторонах, а затем открутите четыре гайки.

9) Отсоедините коннектор освещения номерного знака и сни-
мите задний бампер.
10) Снимите форму гасителя энергии   с балки бампера (мо-
дель с бамперной балкой)

ОСТОРОЖНО:
Форма гасителя энергии может легко сломаться. Во вре-
мя ее демонтажа не применяйте чрезмерных усилий.

ЗАДНИЙ БАМПЕР

El-29

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

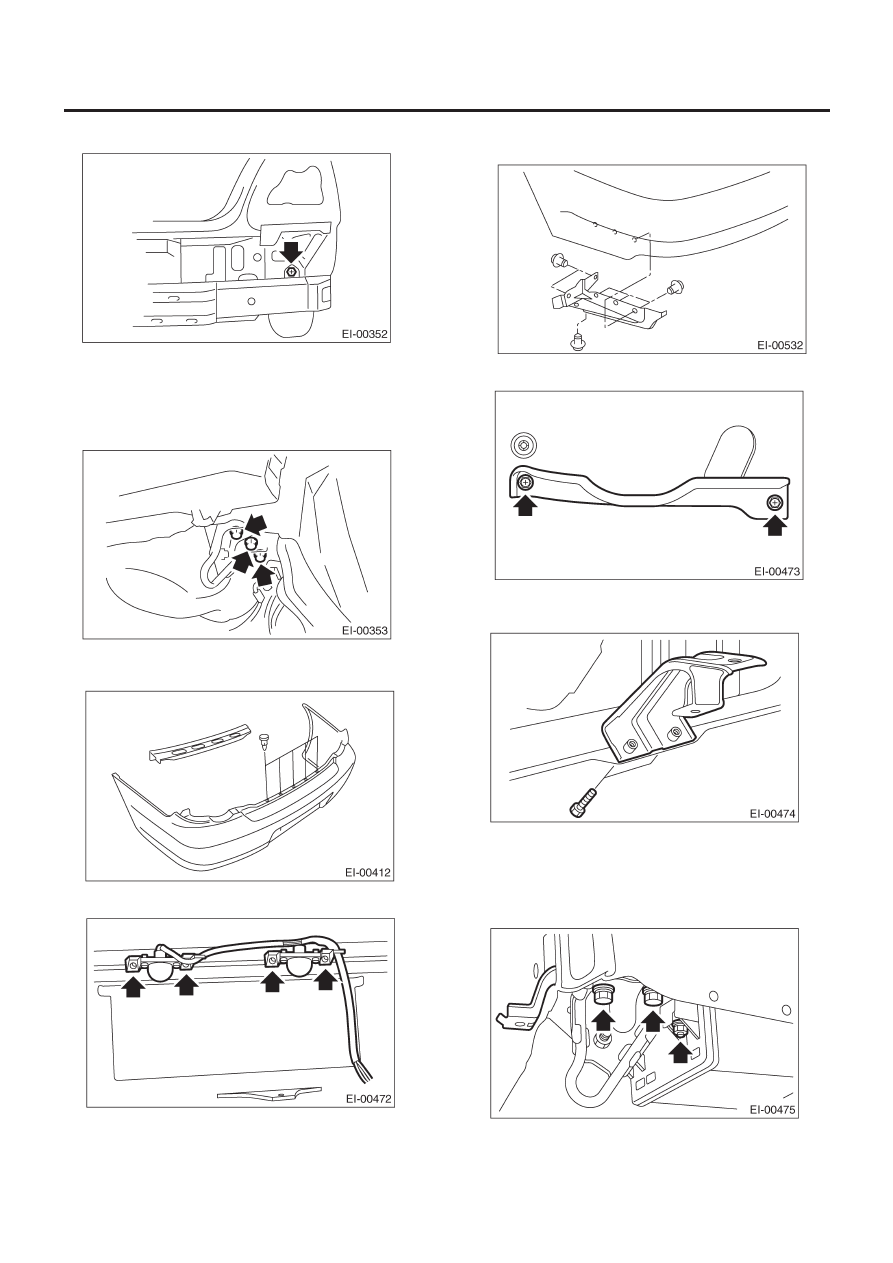

11) Снимите болт (модель с бамперной балкой)

12) Открутите три болта и снимите бамперную балку (модель
с бамперной балкой)

ПРИМЕЧАНИЕ:
На правой стороне сначала снимите противогаз.
Открутите болт и снимите бамперную балку.

13) Снимите пять зажимов, а затем снимите верхнюю балку
бампера.

14) Снимите освещение номерного знака.

15) Снимите шесть зажимов, а затем снимите боковую крыш-
ку бампера.

16) Снимите угловой кронштейн с корпуса.

17) Снимите нижний кронштейн (центральный) с кузова (мо-
бель без бамперной балки).

18) Открутите три болта и снимите нижний кронштейн (боко-
вой), (мобель без бамперной балки).

ПРИМЕЧАНИЕ:
С правой стороны, после демонтажа противогаза открутите
болты и снимите нижний кронштейн.

ЗАДНИЙ БАМПЕР

El-30

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

2. МОДЕЛЬ СЕДАН

См. описание демонтажа заднего бампера на модели wagon.
<См. EI-28, МОДЕЛЬ WAGON, ДЕМОНТАЖ, Задний бампер.>

B:  УСТАНОВКА

1. МОДЕЛЬ WAGON

Установите в обратном порядке.

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. EI-5,
ЗАДНИЙ БАМПЕР.>

2. МОДЕЛЬ СЕДАН

Установите в обратном порядке.

Момент затяжки:

См. КОМПОНЕНТ в Общем описании. <См. EI-5,
ЗАДНИЙ БАМПЕР.>

C:  РЕМОНТ

См. описание ремонта переднего бампера. <См. EI-22, ДЕ-
МОНТАЖ, Передний бампер.>
