Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 117





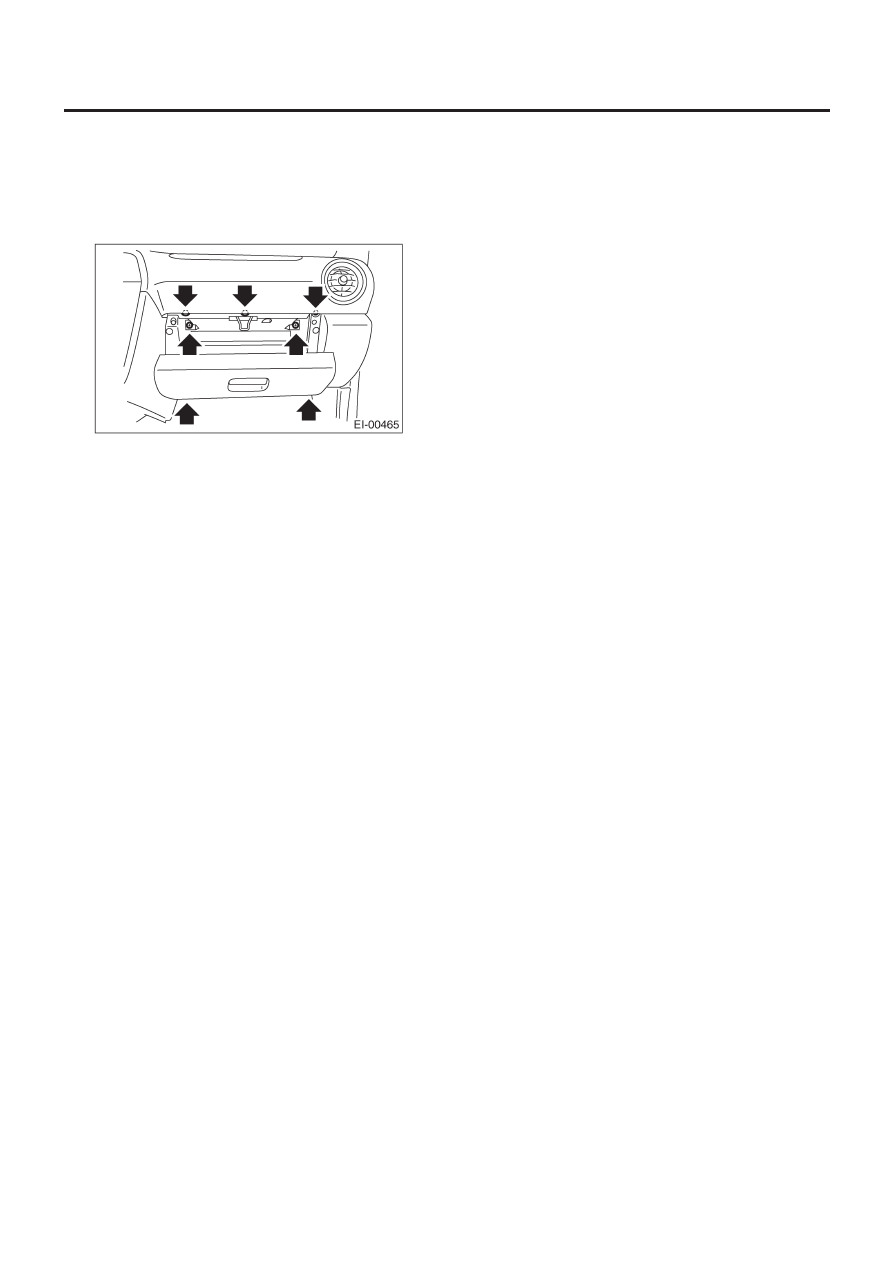

ОТСЕК ДЛЯ ПЕРЧАТОК

El-39

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

14. Отсек для перчаток

A:  ДЕМОНТАЖ

1) Откройте отсек для перчаток.
2) Открутите винты и снимите отсек для перчаток.

B:  УСТАНОВКА

Установите в обратном порядке.

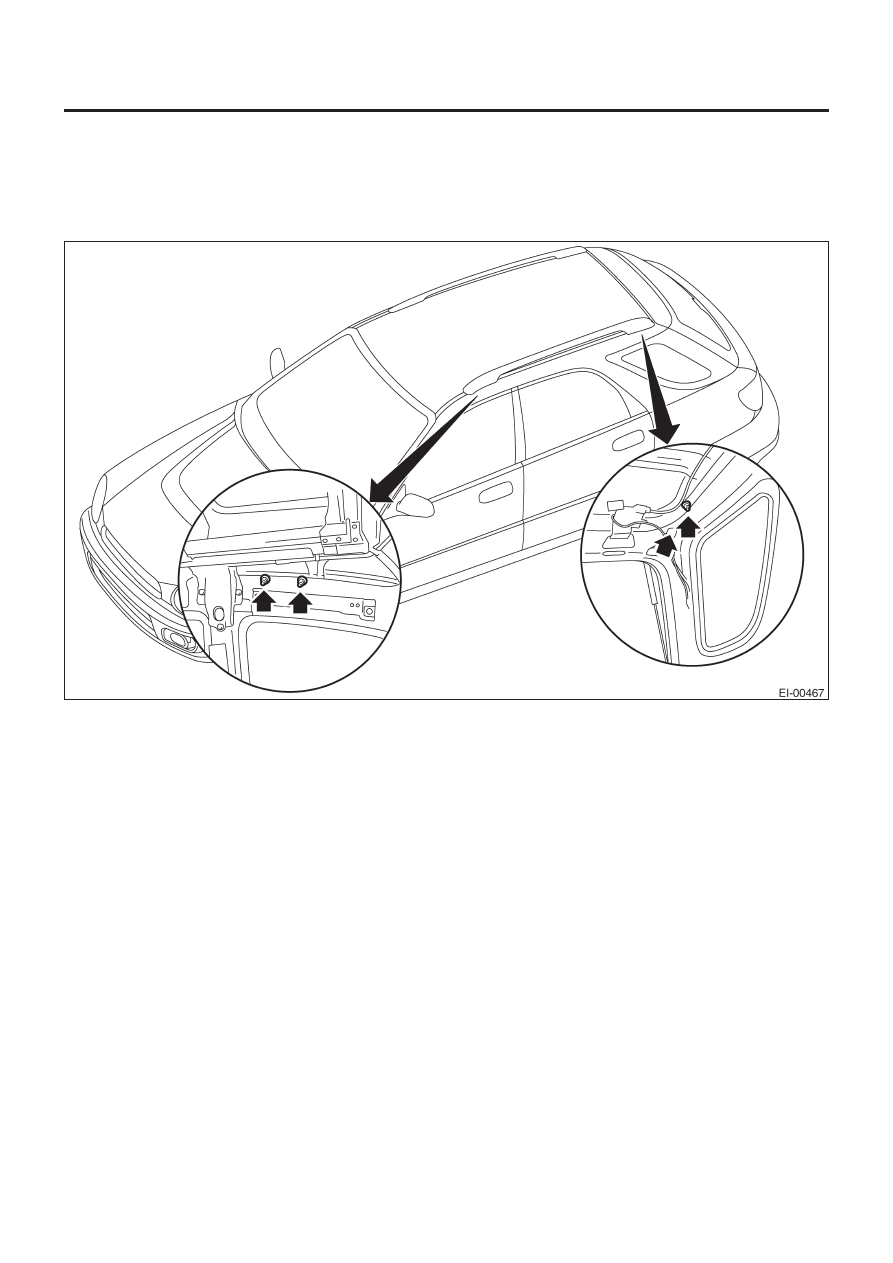

РЕЛЬСА НА КРЫШЕ

El-40

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

15. Рельса на крыше

A:  ДЕМОНТАЖ

1) Снимите отделку потолка. <См. EI-50, ДЕМОНТАЖ, Отделка потолка.>
2) Открутите четыре крепежные гайки и осторожно отделите рельсу на крыше.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Следите за тем, чтобы не поцарапать панели кузова болтами рельсы при их демонтаже и установке.

Момент затяжки:

7.4 Н•м (0.75 кгс-м, 5.46 ft-lb)

МОЛДИНГ КРЫШИ

El-41

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

16. Молдинг крыши

A:  ДЕМОНТАЖ

1) Переверните край молдинга крыши и снимите молдинг,
скатив внутренний зажим с помощью отвертки с плоским на-
конечником.
Правая сторона: Скатите молдинг в сторону задней части ав-
томобиля.
Левая сторона: Скатите молдинг в сторону передней части
автомобиля.

Модель седан: шесть зажимов
Mодель Wagon: восемь зажимов

2) Для модели седан, снимите четыре зажима задней стойки.
Переверните молдинг крыши на стороне заднего стекла,
вставьте планку толщиной около 0.5 мм (0.020 in) в зазор ме-
жду молдингом и стеклом, а затем снимите лапу внутреннего
зажима.

B:  УСТАНОВКА

1) Снимите зажим крыши и задней стойки (модель седан) с
молдинга крыши, а затем установите его на сторону кузова.

ОСТОРОЖНО:
Замените зажимы, сломанные во время демонтажа
молдинга, на новые.

2) Установите передний край молдинга крыши на молдинг пе-
реднего окна и вставьте передний направляющий фиксатор в
крышку на стороне кузова.

(1) Переднее

окно

(2) Направляющий

фиксатор

(3) Молдинг

крыши

(4) Крышка
(5) Зажим

(крыша)

3) Установите молдинг крыши на кузов, нажимая на молдинг
сверху и следя за тем, чтобы не деформировать его.

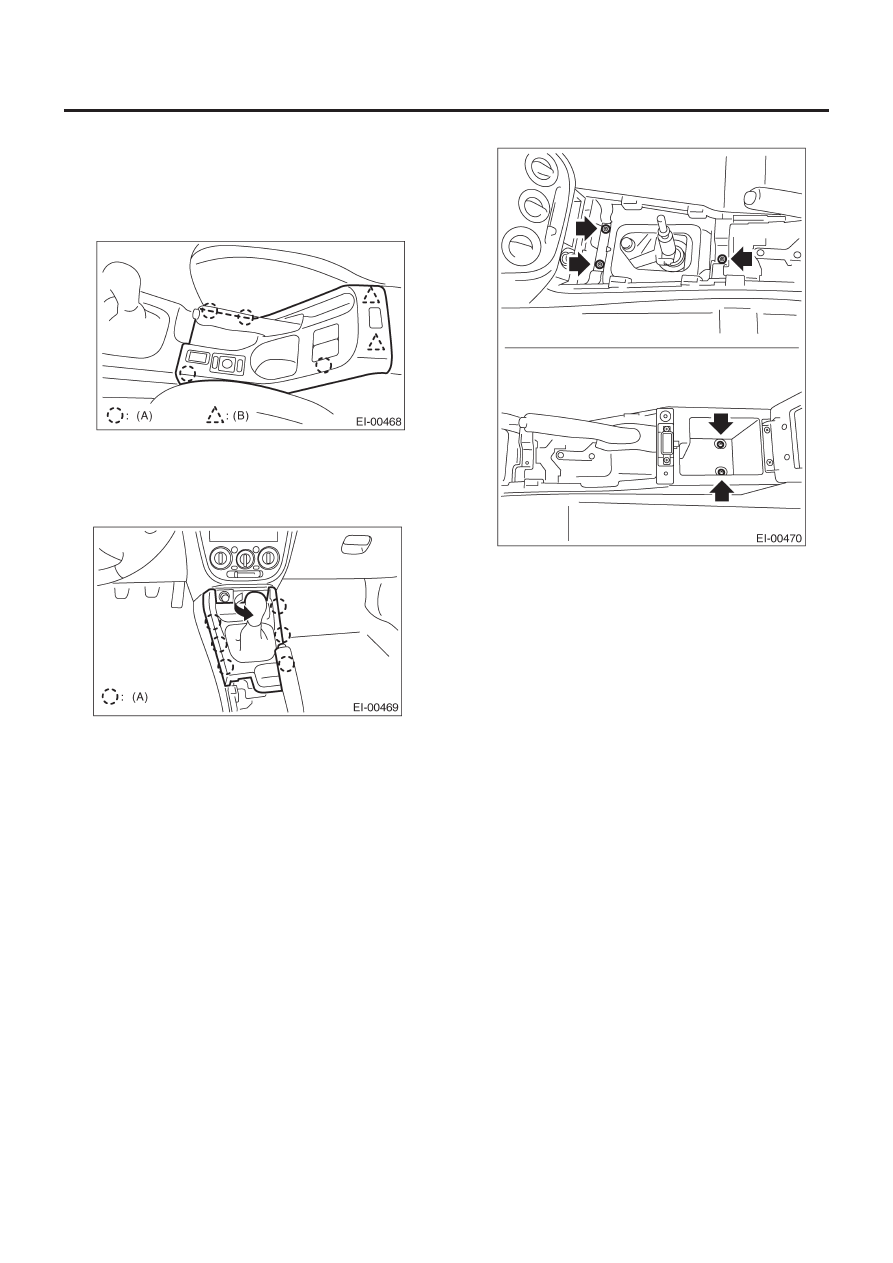

КОРОБКА КОНСОЛИ

El-42

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

17. Коробка консоли

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите крышку консоли.

(A) Лапа

ключка

(B) Зажим

3) Снимите набалдашник переключателя (Модель MT) и пе-
реднюю крышку.

(A) Лапа

крючка

4) Открутите винты и снимите коробку консоли.

B:  УСТАНОВКА

Установите в обратном порядке.
