УСТРОЙСТВО ПАНЕЛИ ИНСТРУМЕНТОВ

El-43

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

18. Устройство панели инструментов

A:  ДЕМОНТАЖ

ОСТОРОЖНО:
• Вся проводка и коннекторы системы подушек безопас-
ности окрашены в желтый цвет. Не используйте элект-
рическое оборудование на этих цепях.
• Следите за тем, чтобы не повредить проводку системы
подушек безопансости при обслуживании панели инст-
рументов.

ПРИМЕЧАНИЕ:
Приведенные ниже иллюстрации предназначены для модели
LHD. Расположение для модели RHD симметрично противо-
положно.

1) Отсоедините кабель заземления от аккумулятора.

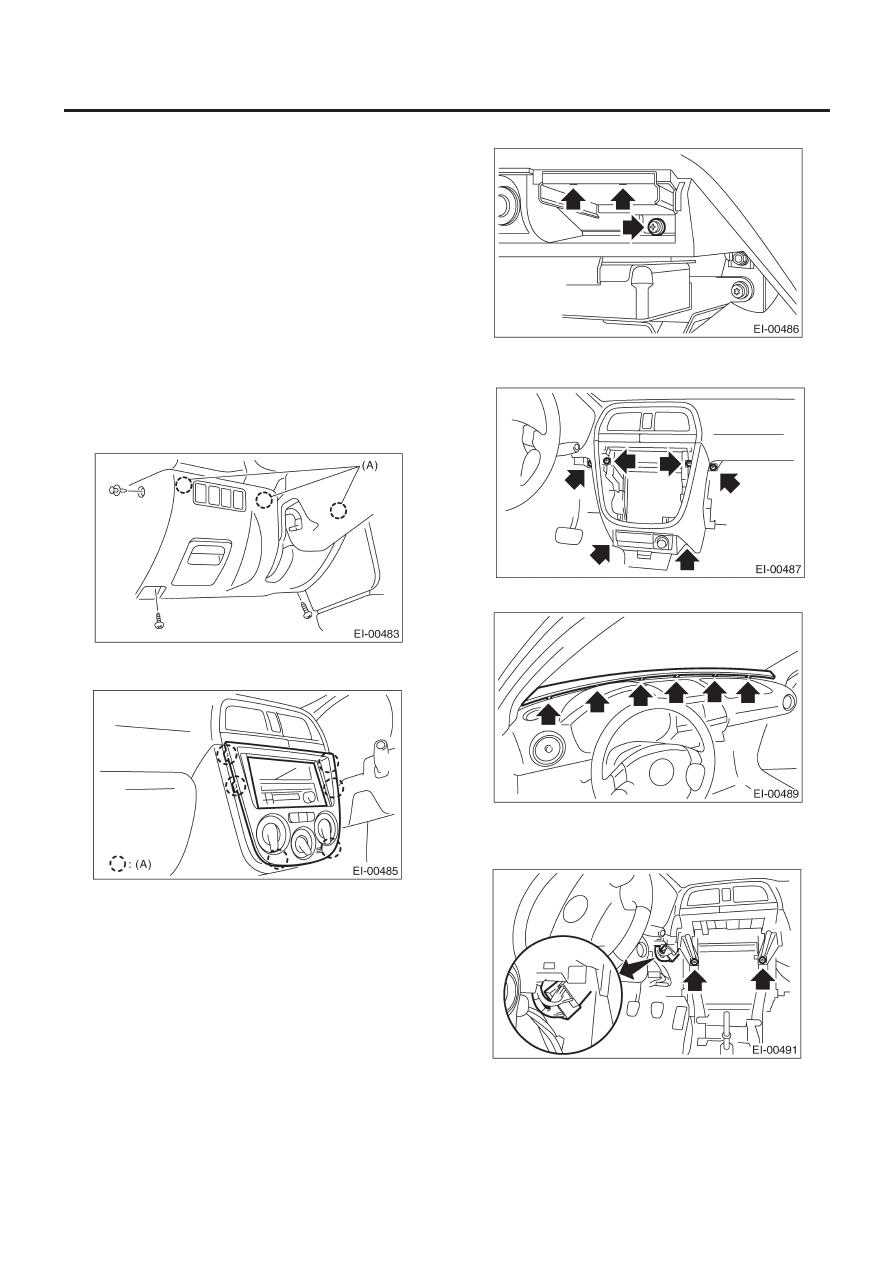

2) Открутите винты, снимите зажим (A), отсоедините коннек-
торы и снимите нижнюю крышку панели инструментов.

3) Снимите зажим (A), а затем снимите центральную панель
консоли.

4) Снимите отсек для перчаток. <См. EI-39, ДЕМОНТАЖ, От-
сек для перчаток.>
5) Снимите модуль подушки безопасности пассажира.
<См.AB-13, Модуль подушки безопасности пассажира.>

6) Снимите пепельницу, а затем открутите три винта.

7) Открутите четыре винта и две гайки и снимите нижнюю па-
нель консоли.

8) Снимите крючок, а затем снимите панель размораживателя.

9) Снимите верхнюю отделку передней стойки. <См. El- 46,
ДЕМОНТАЖ, Верхняя внутренняя отделка.>
10) Отсоедините два коннектора и снимите гайки.

УСТРОЙСТВО ПАНЕЛИ ИНСТРУМЕНТОВ

El-44

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

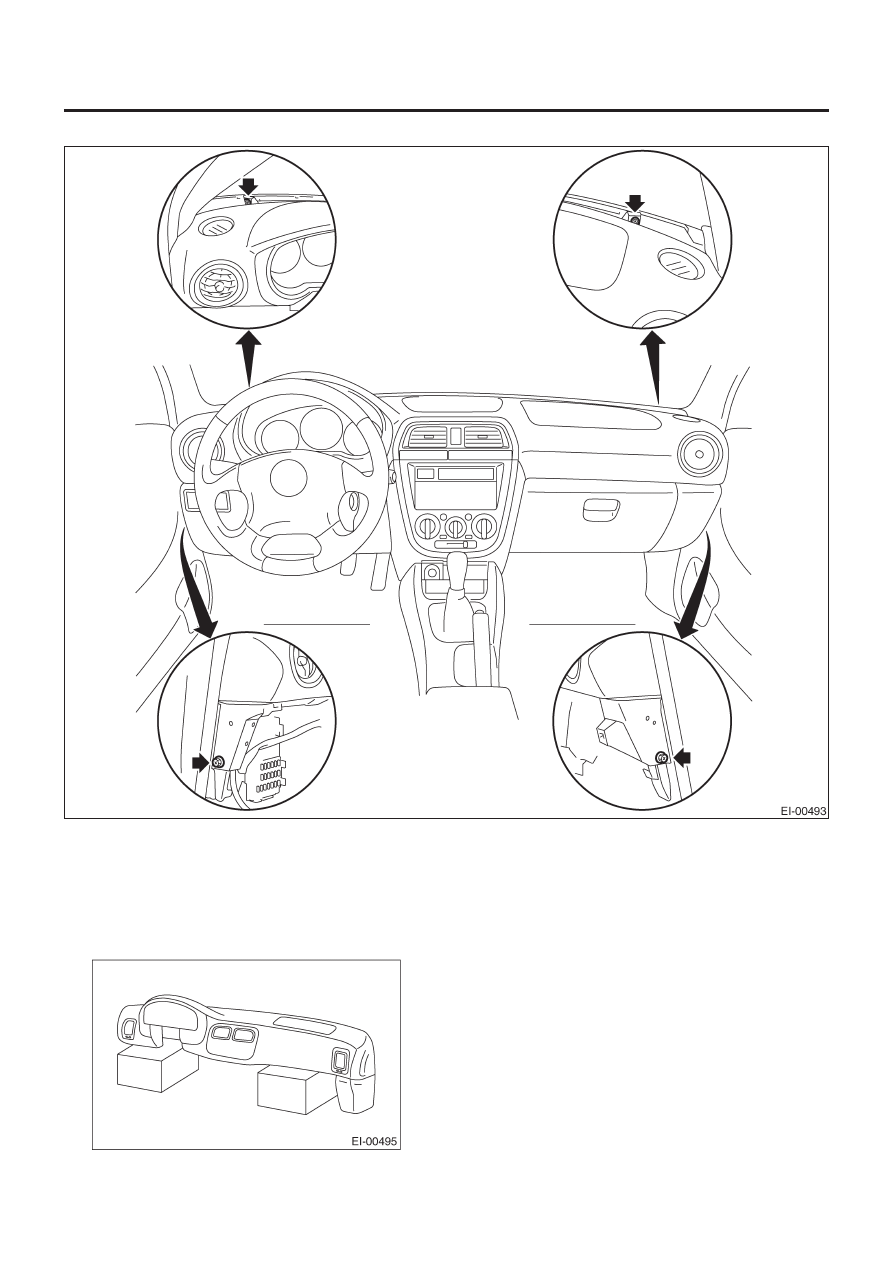

11) Снимите установочные болты панели инструментов.

12) Убедитесь, что отсоединена вся проводка, а затем сними-
те панель инструментов с автомобиля.

ПРИМЕЧАНИЕ:
• При необходимости наносите сопоставительные метки,
чтобы облегчить последующую сборку.

• При хранении демонтированной панели инструментов она

должна стоять на полу.

УСТРОЙСТВО ПАНЕЛИ ИНСТРУМЕНТОВ

El-45

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

B:  УСТАНОВКА

ОСТОРОЖНО:
• Следите за тем, чтобы не зажать проводку.
• Во время установки постоянно проверяйте правиль-
ность подсоединения проводки.
• При установке панели инструментов в автомобиль сле-
ди те за тем, чтобы не повредить панели отделки.

Установите в обратном порядке.

ПРИМЕЧАНИЕ:

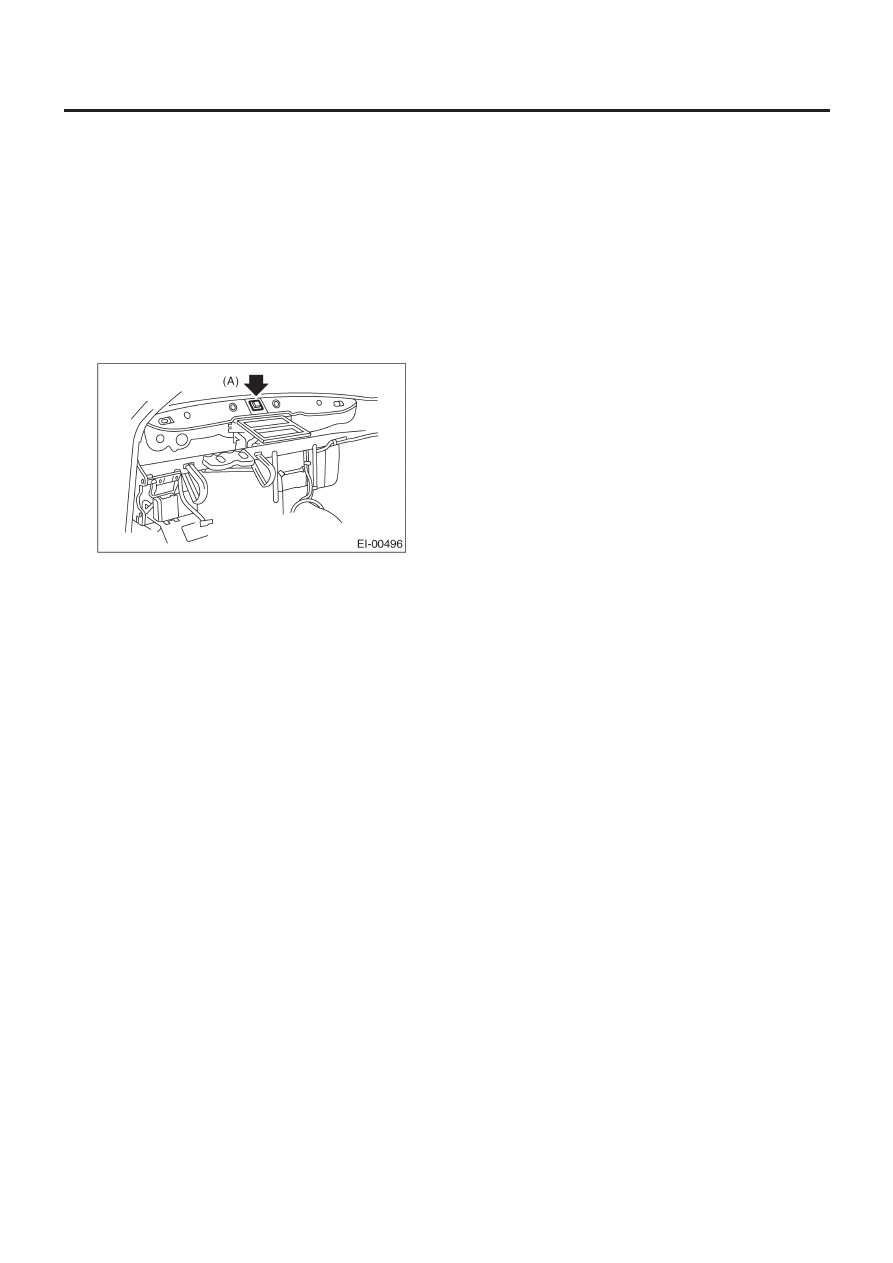

При установке панели инструментов на ее место вдавите
крючок во (A) на панели кузова. После затяжки болтов еще
раз проверьте установку.

ВЕРХНЯЯ ВНУТРЕННЯЯ ОТДЕЛКА

El-46

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

19. Верхняя внутренняя отделка

A:  ДЕМОНТАЖ

1) Снимите нижнюю внутреннюю отделку. <См. EI-47, ДЕ-
МОНТАЖ, Нижняя внутренняя отделка.>

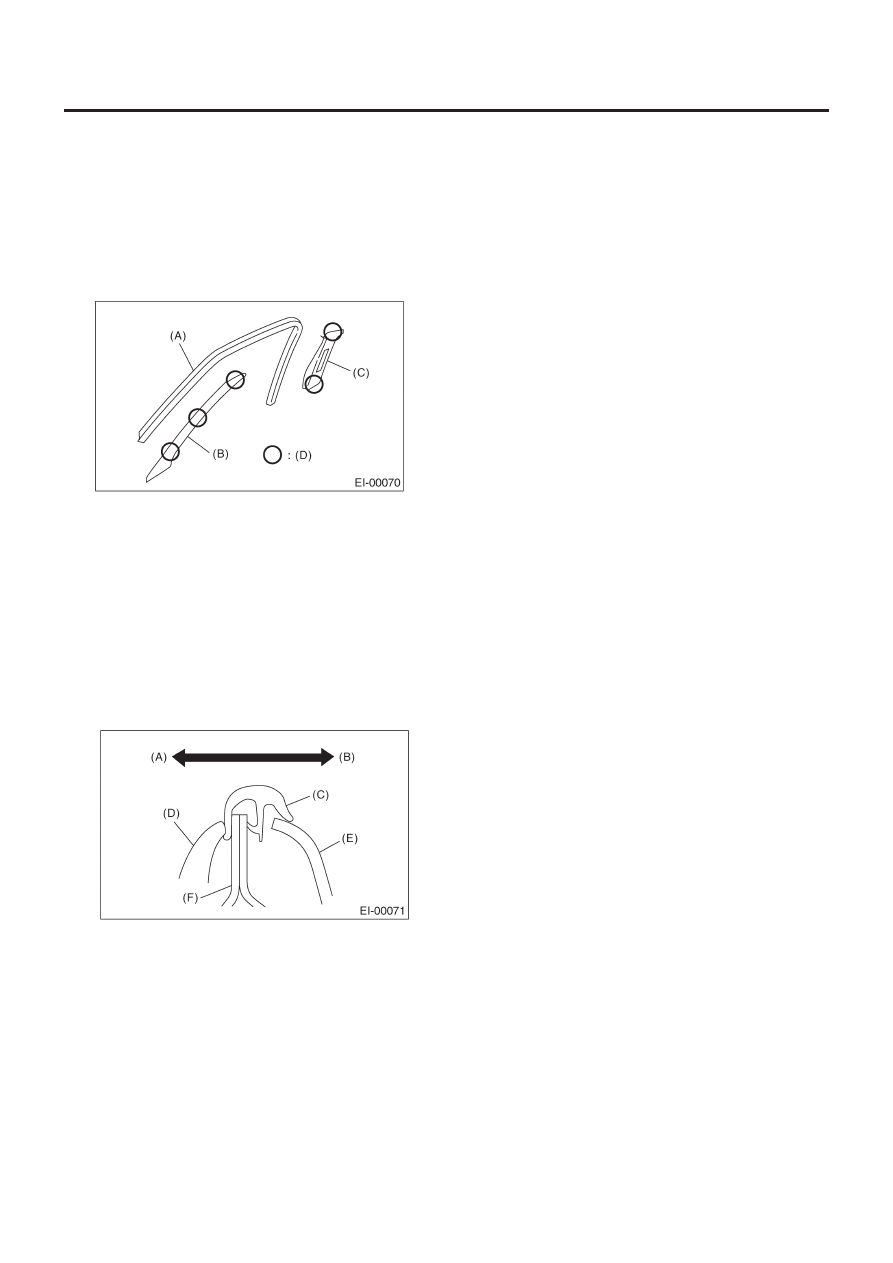

2) Снимите передний молдинг (A).
3) Снимите верхнюю отделку передней стойки (B).
4) Отделите крепление ремня безопасности переднего сиде-
ния и снимите верхнюю отделку центральной стойки (C).

(D) Зажим

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Надежно зацепите лапы панели внутренней отделки на
фланце кузова.

ПРИМЕЧАНИЕ:
Во время установки верхней отделки центральной стойки и
верхней отделки передней стойки не забудьте установить пе-
редний молдинг, как показано на рисунке.

(A) Внешняя

часть

(B) Внутренняя

часть

(C) Молдинг
(D) Противопогодная

полоска

(E) Отделка
(F) Кузов
