НАПОЛЬНЫЙ КОВРИК

El-55

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

27. Напольный коврик

A:  ДЕМОНТАЖ

1) Снимите передние сидения. <См. SE-6, ДЕМОНТАЖ, Пе-
реднее сидение.>
2) Снимите подушку заднего сидения. <См. SE-13, ДЕМОН-
ТАЖ, Заднее сидение.>
3) Снимите коробку консоли. <См. EI-42, Коробка консоли.>
4) Снимите переднюю крышку бокового порога, заднюю
крышку бокового порога и нижнюю отделку центральной стой-
ки. <См. EI-47, ДЕМОНТАЖ, Нижняя внутренняя отделка.>
5) Снимите опору для ноги.
6) Снимите зажимы с напольного коврика.
7) Снимите крючок коврика.
8) Снимите коврик из района места для ноги.
9) Снимите коврик с заднего воздуховода отопления.
10) Скатайте коврик и выньте его из открытой задней двери.

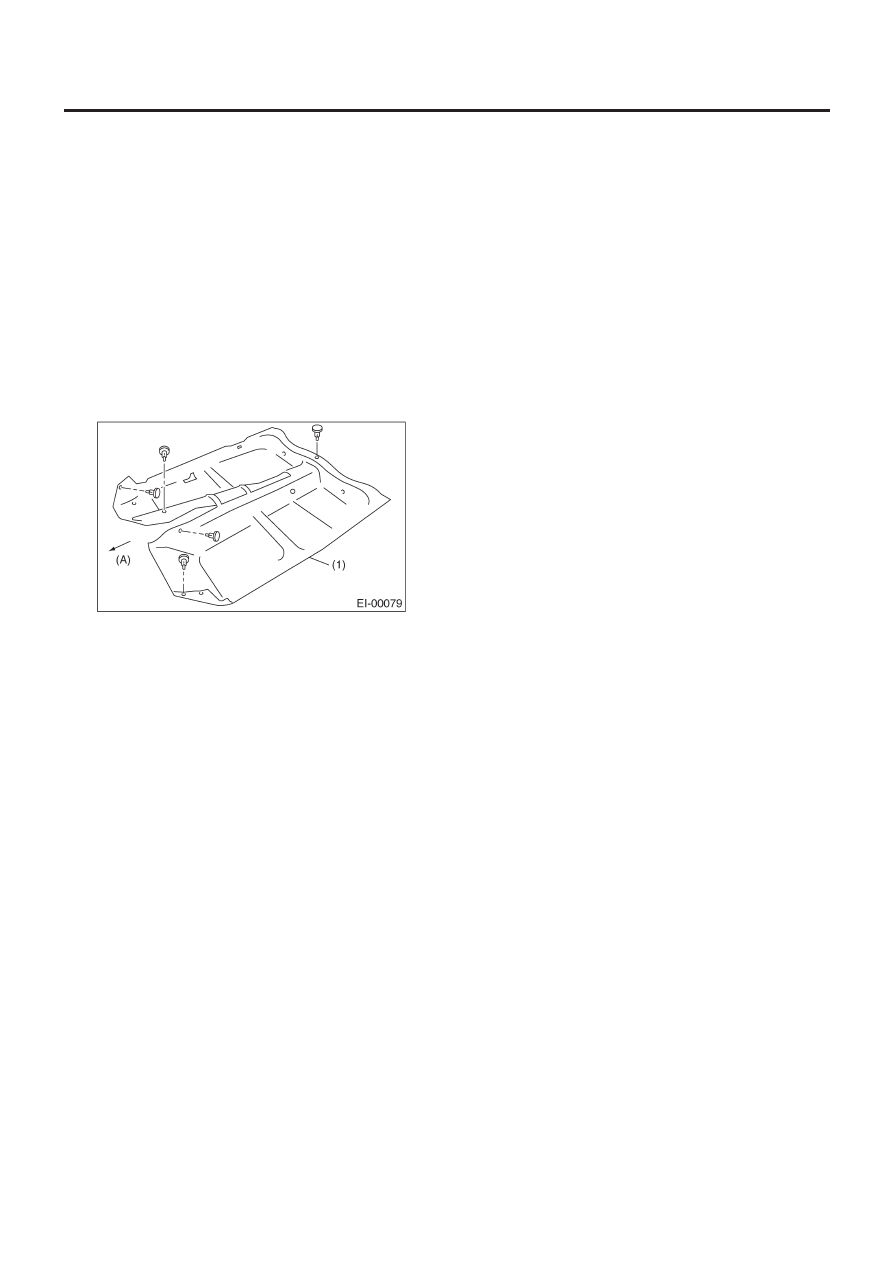

(A)

Перед

(1)    Напольный коврик

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
• Надежно закрепите коврик на крючках и липкой ленте.
• Надежно вставьте край коврика в паз крышки бокового порога.

НАПОЛЬНЫЙ КОВРИК БАГАЖНОГО ОТСЕКА

El-56

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

28. Напольный коврик багажного отсека

A:  ДЕМОНТАЖ

Снимите зажимы и отделите задние напольные коврики и ко-
робки.

B:  УСТАНОВКА

Установите в обратном порядке.

КОВРИК БАГАЖНИКА

El-57

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

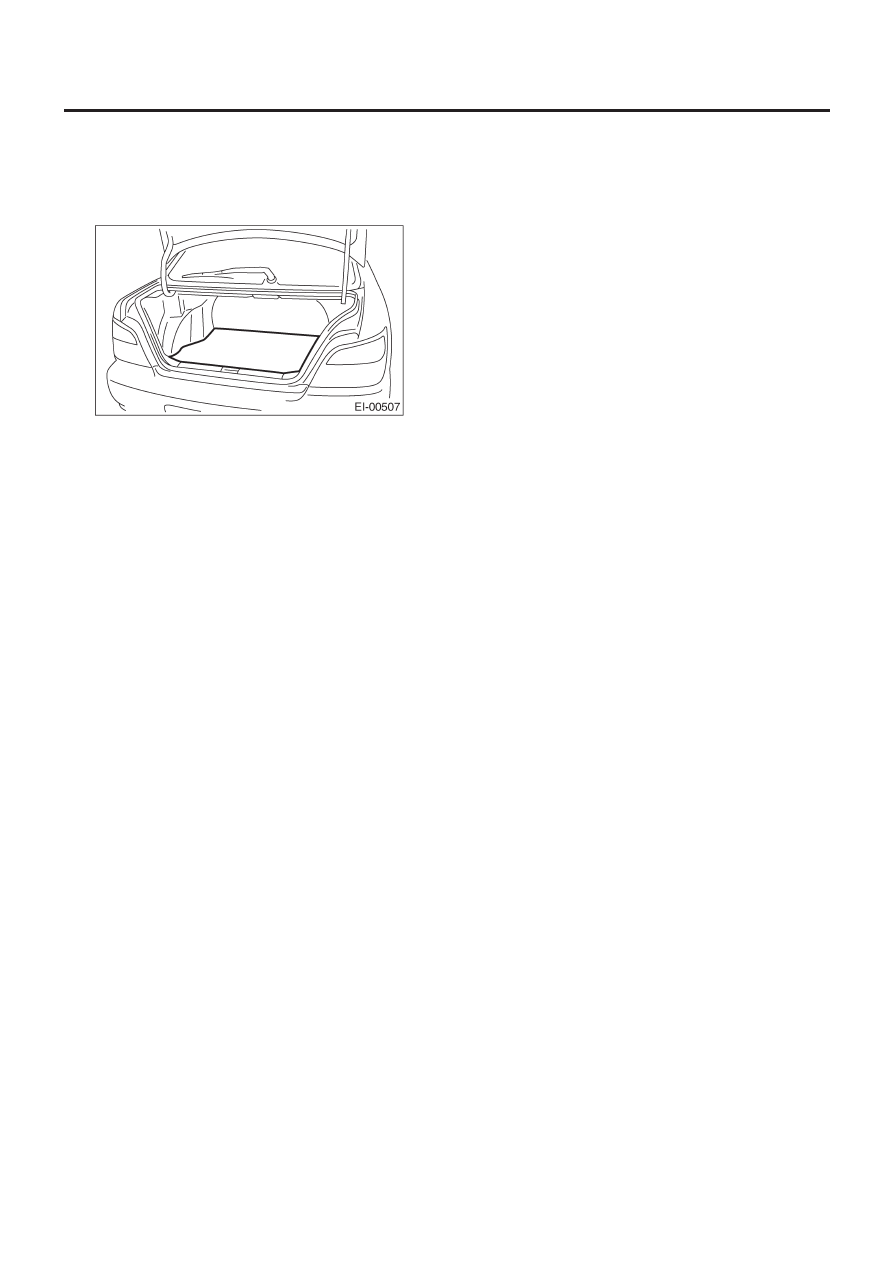

29. Коврик багажника

A:  ДЕМОНТАЖ

Выньте коврик багажника.

B:  УСТАНОВКА

Установите в обратном порядке.

КРЫШКА ТЕПЛОВОЙ ЗАЩИТЫ

El-58

НАРУЖНАЯ/ВНУТРЕННЯЯ ОБЛИЦОВКА

30. Крышка тепловой защиты

A:  ДЕМОНТАЖ

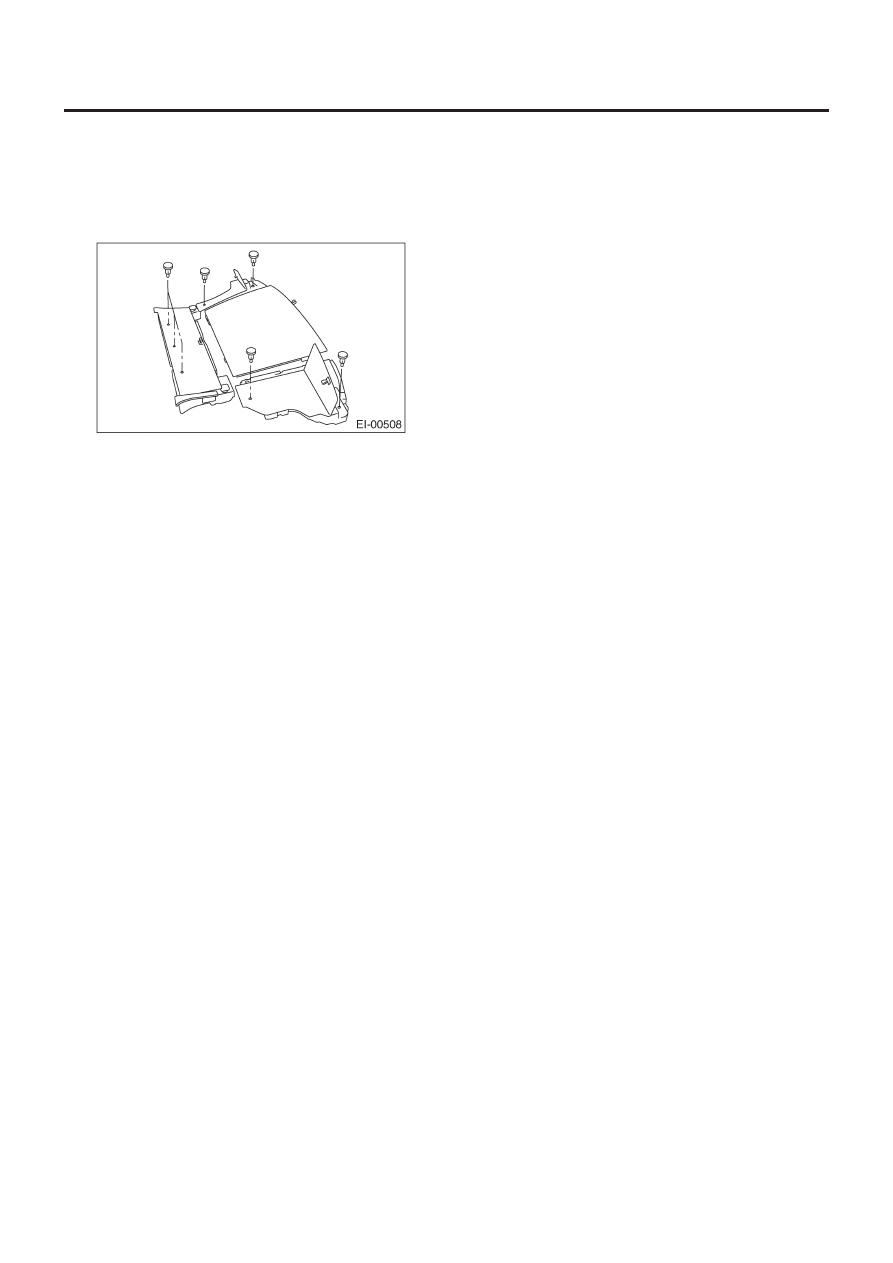

1.  ПЕРЕДНЯЯ КРЫШКА ТЕПЛОВОЙ ЗАЩИТЫ

Открутите четыре болта и снимите переднюю крышку тепло-
вой защиты.

(A)

Крепление трансмиссии

2. ЦЕНТРАЛЬНАЯ КРЫШКА ТЕПЛОВОЙ ЗАЩИТЫ

Открутите четыре болта и снимите центральную крышку теп-
ловой защиты.

3.  ЗАДНЯЯ КРЫШКА ТЕПЛОВОЙ ЗАЩИТЫ

1) Снимите глушитель. <Ref.to EX(H4SO)-12, ДЕМОНТАЖ, Глу-
шитель.>, <См. EX(H4SOw/oOBD)-11, ДЕМОНТАЖ, Глуши-
тель.>, <См. EX(H4DOTC)-15, ДЕМОНТАЖ, Глушитель.>
2) Открутите четыре болта и снимите заднюю крышку тепло-
вой защиты.

B:  УСТАНОВКА

Установите в обратном порядке.
