Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 125





ПАНЕЛЬ ПЕРЕДНЕГО КАПОТА

ЕВ-13

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

2. Панель переднего капота

A:  ДЕМОНТАЖ

1) Откройте капот и снимите форсунки омывателя.
2) Высвободите зажимы и снимите изоляцию капота.

3) Открутите болты и снимите капот с петель.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Отрегулируйте зазор между панелью переднего капота и
панелью переднего крыла. Зазоры должны быть одинаковы-
ми с обеих сторон.

Момент затяжки:

24.5 Н•м (2.5 кгс-м, 18.1 ft-lb)

C: РЕГУЛИРОВКА

1) используйте крепежные отверстия петель для продольной
и поперечной установки переднего капота.

2) Отрегулируйте высоту у переднего конца капота. <См. SL-
34, РЕГУЛИРОВКА, Устройство замка переднего капота.>
3) Покрутите буфер капота для регулировки поперечной высоты.

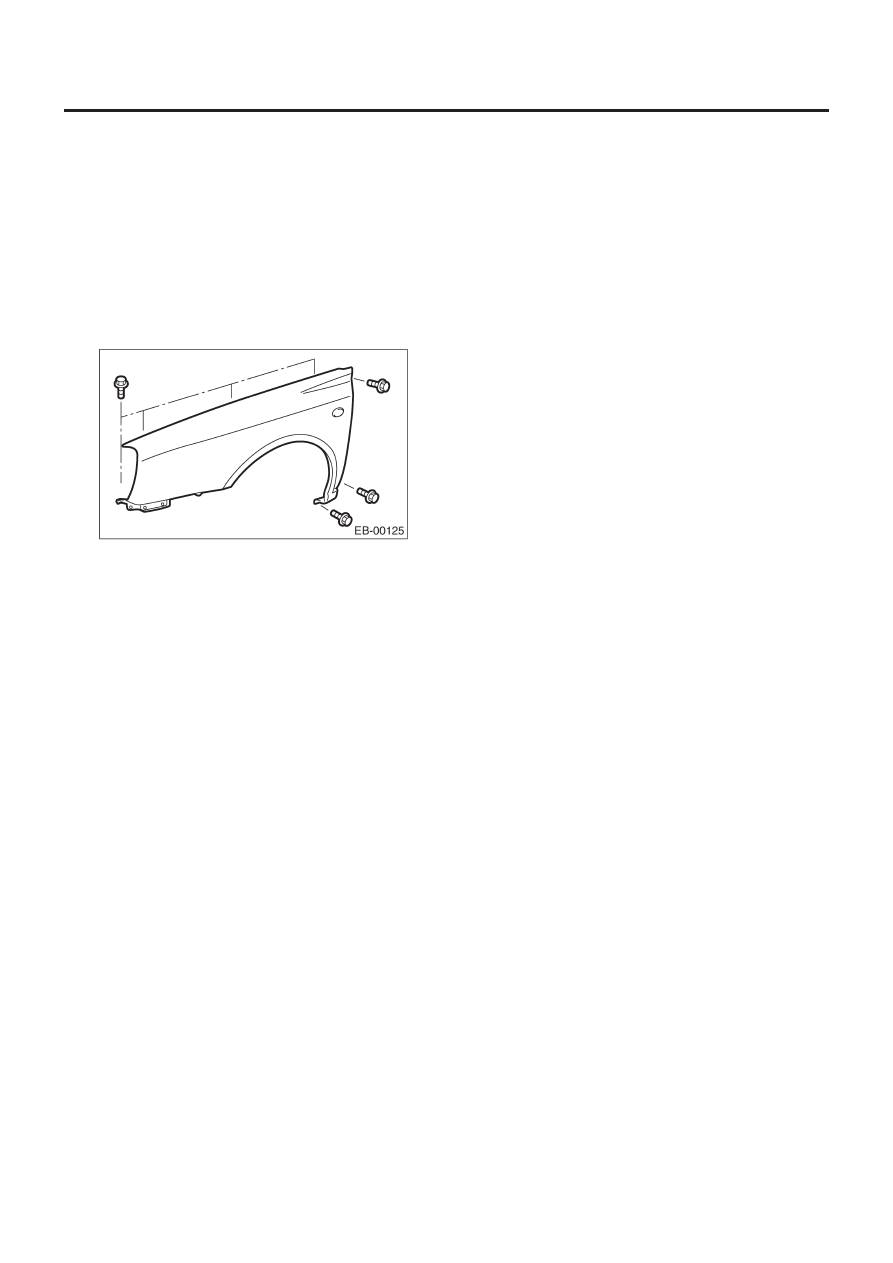

ПАНЕЛЬ ПЕРЕДНЕГО КРЫЛА

ЕВ-14

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

3. Панель переднего крыла

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите лицевую часть переднего бампера. <См. EI-22,
ДЕМОНТАЖ, Передний бампер.>
3) Снимите фару. <См. LI-14, ДЕМОНТАЖ, Устройсто перед-
них фар.>
4) Снимите спойлеры боковых порогов. <См. EI-36, Спойлер
бокового порога.> (Модель со спойлерами боковых порогов)
5) Снимите брызговик. <См. EI-31, ДЕМОНТАЖ, Брызговик.>
6) Открутите болты и снимите панель переднего крыла.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) При установке панели переднего крыла зазоры между па-
нелью переднего крыла и панелью переднего капоты должны
быть одинаковыми.

ОСТОРОЖНО:
После установки панели переднего крыла не забудьте
провести настройку направления света передних фар.

Момент затяжки:

7.4 Н•м (0.75 кгс-м, 5.5 ft-lb)

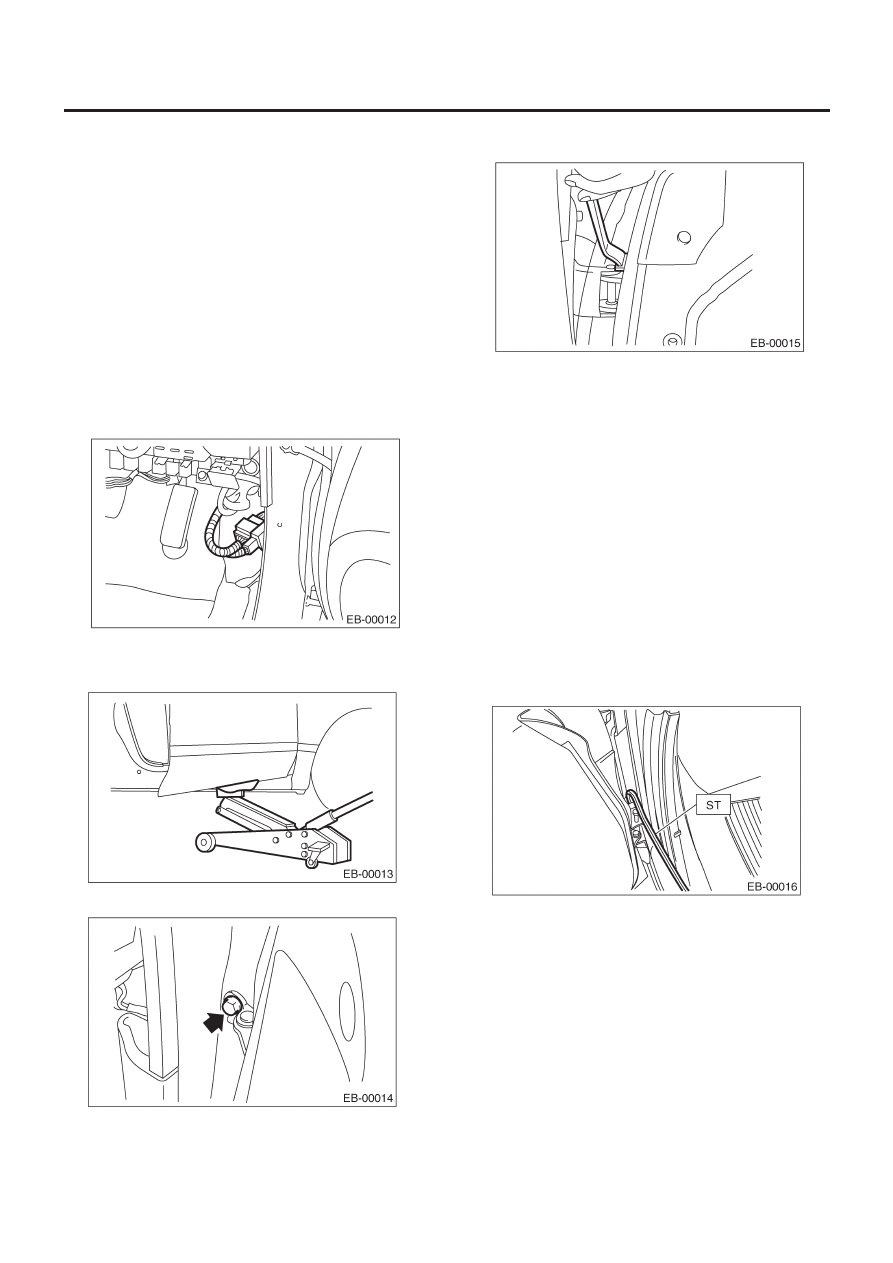

ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

ЕВ-15

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

4. Панель передней двери

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку передней двери. <См. EI-37, ДЕМОНТАЖ,
Отделка передней двери.>
3) Снимите устройство внешнего зеркала. <См. GW-19, ДЕ-
МОНТАЖ, Устройство внешнего зеркала.>
4) Снимите стекло передней двери. <См. GW-12, ДЕМОНТАЖ,
Стекло передней двери.>
5) Снимите регулятор и мотор передней двери. <См. GW-16,
ДЕМОНТАЖ, Устройство переднего регулятора и мотора.>
6) Снимите устройство защелки передней двери. <См. SL-24,
ДЕМОНТАЖ, Устройство защелки передней двери.>
7) Снимите переднюю внешнюю ручку. <См. SL-23, ДЕМОН-
ТАЖ, Передняя внешняя ручка.>
8) Снимите нижнюю отделку передней стойки и отсоедините
коннектор от кузовной проводки.

9) Поместите двревянный блок на домкрат и поставьте дом-
крат под панель передней двери. Поддержите переднюю
дверь домкратом для защиты от повреждений.

10) Снимите болты ограничителя.

11) Снимите дверные болты верхней и нижней петли и сними-
те панель передней двери.

B:  УСТАНОВКА

1) Установите в обратном порядке.
2) Нанесите смазку на скользящую поверхность дверных петель.

Момент затяжки:

См. КОМПОНЕНТ в Общем описании.
<См. EB-7, ПАНЕЛЬ ПЕРЕДНЕГО КРЫЛА, КОМПО-
НЕНТ, Общее описание.>

C: РЕГУЛИРОВКА

1) Открутите болты верхней и нижней петель, чтобы выров-
нять положение панели передней двери.

ПРИМЕЧАНИЕ:
используйте ST для откручивания болтов дверных петель на
корпусе.

ST

925610000

КЛЮЧ ДВЕРНОЙ ПЕТЛИ

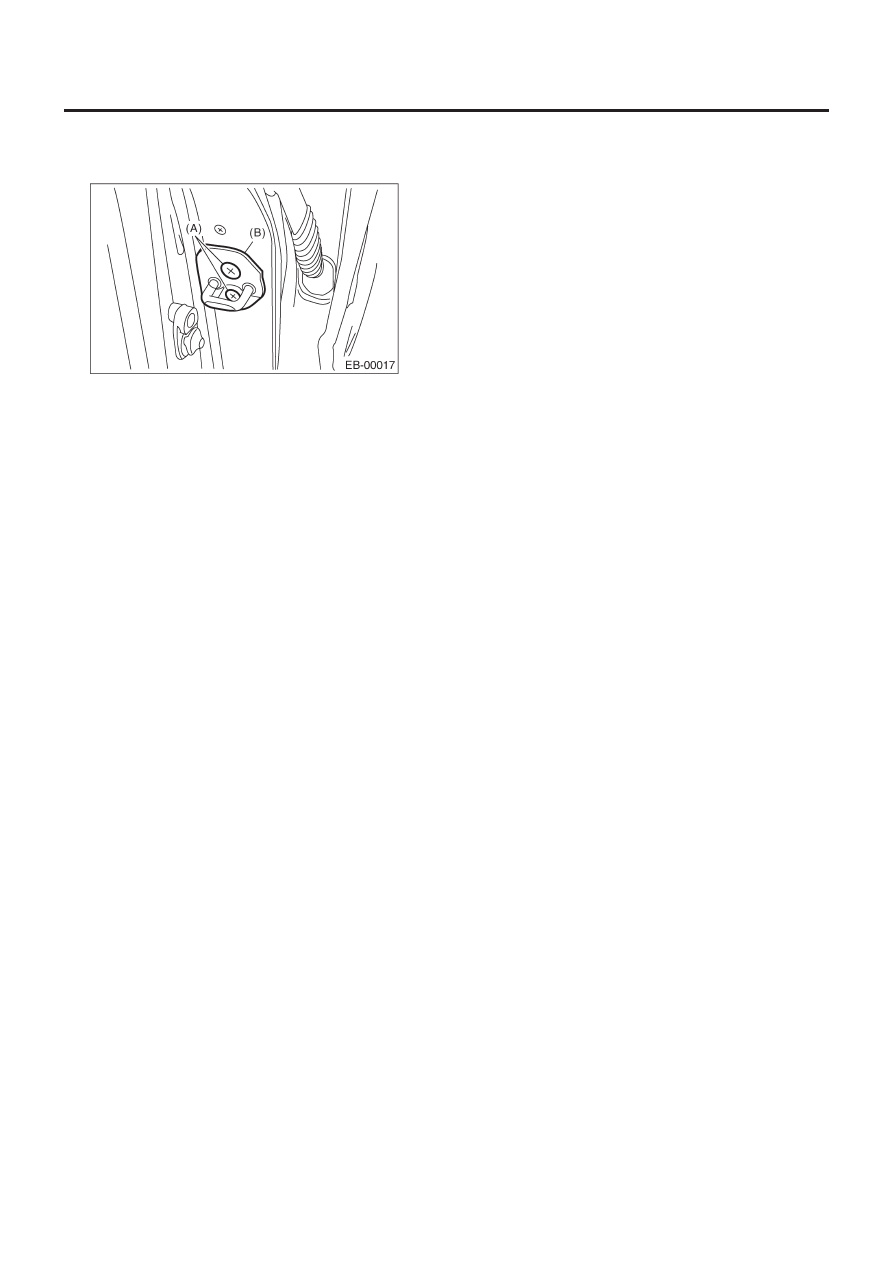

2) Ослабьте винт (A) и постучите по бойку (B) пластмассовым
молотком, чтобы отрегулировать положение бойка под поло-
жение панели передней двери на ее заднем конце в попереч-
ном направлении.

ПАНЕЛЬ ПЕРЕДНЕЙ ДВЕРИ

ЕВ-16

ВНЕШНИЕ ПАНЕЛИ КУЗОВА

ОСТОРОЖНО:
Не используйте гайковерт. Заваренный участок на гаеч-
ной пластине бойка очень легко ломается.
